Rozdzielacz do podłogówki: jak regulować i mieć ciepło wszędzie

Budowa rozdzielacza i wskaźniki, które musisz znać

Serce każdej podłogówki kryje się w niewielkiej, mosiężnej skrzynce zamontowanej zwykle w kotłowni lub pod schodami. To właśnie tam rozdzielacz do podłogówki rozdziela wodę z źródła ciepła na poszczególne obiegi i decyduje, ile energii trafi do salonu, sypialni czy łazienki. Bez jego prawidłowego ustawienia cała instalacja pracuje na ślepo.

• Budowa rozdzielacza i wskaźniki, które musisz znać
• Równoważenie obiegów: od najkrótszego do najdłuższego
• Regulacja głowic i siłowników termoelektrycznych
• Najczęstsze błędy przy ustawianiu rozdzielacza podłogówki

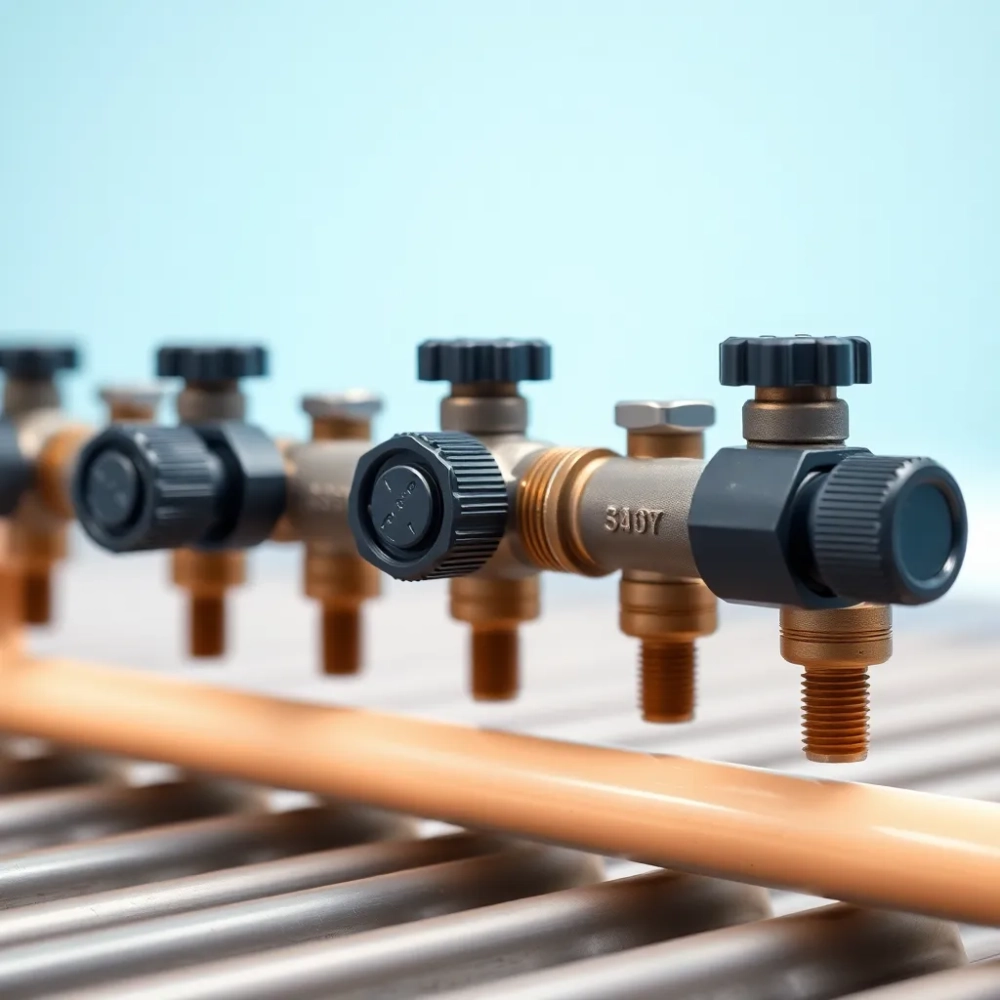

Klasyczny rozdzielacz składa się z dwóch belek zasilającej i powrotnej, do których podłączone są pętle grzewcze. Na belce zasilającej znajdują się zawory regulacyjne z pokrętłami do ustawiania przepływu, a na belce powrotnej rotametry, czyli przezroczyste kubki z pływakiem pokazującym aktualny wydatek w litrach na minutę. Niektóre modele mają jeszcze zawory odpowietrzające i termometry wtykane w gniazda.

Rotametr to Twój najlepszy przyjaciel podczas regulacji. Pływak wskazuje chwilowy przepływ danego obiegu, a linia odczytu biegnie górną krawędzią pływaka, nie dolną. Wartość podaje się z dokładnością do 0,1 l/min, bo w podłogówce różnica pół litra potrafi przesunąć temperaturę powierzchni o 2-3°C.

Zanim odkręcisz pierwszy zawór, upewnij się, że instalacja jest odpowietrzona i napełniona wodą pod ciśnieniem 1,5-2 bar. Powietrze w rurach fałszuje odczyty rotametrów i powoduje szumy, które większość osób mylnie bierze za awarię pompy. Odpowietrzanie wykonuje się automatycznymi odpowietrznikami na końcach belek lub ręcznie kluczykiem po odkręceniu korka.

Co oznacza wartość na rotametrze

Każdy obieg podłogówki potrzebuje innego przepływu, bo ma inną długość i inną stratę ciśnienia. Norma PN-EN 1264 zaleca, by prędkość wody w rurze nie przekraczała 0,8 m/s, a typowy przepływ mieścił się w przedziale 1-3 l/min. Przy rurze PE-Xa 16×2 mm taka wartość oznacza realne ochłodzenie wody w obiegu o 5-10°C, co dokładnie odpowiada mocy grzewczej 60-100 W/m².

Jeśli pływak rotametru drży albo opada nierównomiernie, masz w obiegu powietrze albo zatkaną rurę. Pierwszy scenariusz rozwiążesz odpowietrzeniem, drugi wymaga płukania instalacji wodą pod ciśnieniem lub użycia środka chemicznego rozpuszczającego osady.

Równoważenie obiegów: od najkrótszego do najdłuższego

Równoważenie hydrauliczne to moment, w którym rozdzielacz do podłogówki zaczyna naprawdę pracować tak, jak powinien. Bez tego zabiegu najkrótszy obieg zjada całą wodę, najdłuższy ledwo zipie, a domownik chodzi po jednym ciepłym pokoju i trzech lodowatych. Mechanizm jest prosty: woda wybiera drogę o najmniejszym oporze, a naszym zadaniem jest sztucznie zwiększyć opór krótkim obiegom, by długie dostały swoją porcję.

Metoda obliczeniowa zaczyna się od projektu. Mając długość każdej pętli i średnicę rury, obliczasz wymagany przepływ ze wzoru Q = (moc × 0,86) / ΔT, gdzie ΔT to różnica temperatury zasilania i powrotu. Dla typowej podłogówki o mocy 70 W/m² i ΔT = 5°C wychodzi około 1,8 l/min na każde 50 m rury. W praktyce nikt tego nie liczy z kalkulatorem w ręku, ale warto znać rząd wielkości.

Tabela orientacyjna: długość obiegu a przepływ

Metoda praktyczna nie wymaga żadnych tabelek, za to potrzebuje termometru podłogowego na podczerwień i odrobiny cierpliwości. Po pełnym nagrzaniu instalacji (zwykle po 24 godzinach pracy) mierzysz temperaturę powierzchni w środku każdego pomieszczenia. Strefy zimne sygnalizują obieg zbyt słabo zasilany, strefy przegrzane odwrotnie. Różnica między pomieszczeniami nie powinna przekraczać 2°C.

Regulację zaczynaj od najkrótszego obiegu, bo to on zawsze zabiera najwięcej wody. Zakręć zawór do oporu, a potem odkręć o jedną pełną turę i sprawdź przepływ na rotametrze. Krótkie pętle (do 50 m) ustawiaj na 1,0-1,2 l/min, średnie (60-80 m) na 1,5-2,0 l/min, najdłuższe (90-120 m) na 2,5-3,0 l/min. Po każdej zmianie odczekaj 15 minut, bo woda w rurach potrzebuje czasu, by zareagować.

Gdy masz już ustawione wszystkie pętle, sprawdź temperaturę zasilania. Dla podłogówki optymalne jest 35-40°C, rzadko kiedy więcej. Jeśli kocieł podaje 50°C, a rozdzielacz nie ma zaworu mieszającego, podłoga będzie przegrzana, a rachunki za gaz wystrzelą. Rozwiązaniem jest trójdrogowy zawór mieszający albo pompa ciepła, która z natury pracuje na niskich parametrach.

Regulacja głowic i siłowników termoelektrycznych

Ręczne pokrętła na rozdzielaczu to dopiero połowa układanki. Prawdziwy komfort i oszczędność energii pojawiają się tam, gdzie w grę wchodzą głowice termostatyczne w pokojach połączone z siłownikami termoelektrycznymi na belce rozdzielacza. Cały obieg działa wtedy na zasadzie sprzężenia zwrotnego: termostat w pokoju mierzy temperaturę powietrza, a siłownik otwiera lub zamyka przepływ w obiegu, gdy temperatura odbiega od zadanej.

Siłownik termoelektryczny to mała głowica zasilana napięciem 24 V lub 230 V, nakręcana na zawór rozdzielacza zamiast pokrętła ręcznego. Po podaniu napięcia rozgrzewa się wkład woskowy lub ciecz, wydłuża się i popycha trzpień zaworu. Czas reakcji wynosi 2-3 minuty, więc system działa płynnie, bez gwałtownych skoków temperatury.

Ręczna regulacja vs automatyka z siłownikami

Ustawianie automatyki zaczyna się od przypisania siłownika do konkretnego termostatu. Każdy obieg ma swój adres, a listwa sterująca (najczęściej 6- lub 10-kanałowa) otrzymuje sygnał z termostatu pokojowego. Na termostacie ustawiasz temperaturę komfortową, zwykle 21-22°C w strefie dziennej i 19-20°C w sypialniach. Tryb nocny obniża zadaną wartość o 2-3°C, co samo w sobie daje oszczędność rzędu 10% w skali roku.

Krzywa grzewcza to zaawansowany parametr, który warto poznać przy sterownikach pogodowych. Sterownik pobiera dane z czujnika temperatury zewnętrznej i sam obniża temperaturę zasilania, gdy na dworze robi się cieplej. Dla podłogówki krzywa powinna być łagodna (nachylenie 0,4-0,6), by nie wychładzać pomieszczeń przy pierwszych przymrozkach i nie przegrzewać przy łagodnej zimie.

Podłączenie pompy ciepła do podłogówki zmienia reguły gry. Pompa ciepła pracuje najwydajniej przy niskiej temperaturze zasilania, 30-35°C, co idealnie współgra z podłogówką. Nie potrzebujesz wtedy zaworu mieszającego, a jedynie sprzęgła hydraulicznego, by oddzielić obieg pompy od obiegu rozdzielacza. Przy takiej konfiguracji regulacja przepływu na rozdzielaczu jest jeszcze ważniejsza, bo każdy stopień powyżej 35°C obniża współczynnik COP o 0,2-0,3.

Najczęstsze błędy przy ustawianiu rozdzielacza podłogówki

Złe ustawienie rozdzielacza nie zniszczy od razu instalacji, ale przez lata będzie wysysać z portfela pieniądze i denerwować nierównomiernym grzaniem. Lista grzechów głównych jest krótka, a każdy z nich pojawia się w co drugim nowym domu.

Pięć klasycznych wpadek instalatorów

• Otwierają wszystkie zawory do oporu. Bez regulacji krótkie obiegi kradną wodę długim, a podłoga podnosi się w jednym pokoju i lodowacieje w sąsiednim.
• Regulują przy wyłączonej pompie. Rotametr pokazuje wtedy wartości bliskie zeru, a ustawienie nie ma sensu przy normalnej pracy.
• Zapominają o płukaniu instalacji. Kamień i opiłki z montażu zatykają rotametry i zawory, a przepływ spada o połowę po jednym sezonie grzewczym.
• Ustawiają zasilanie powyżej 45°C. Podłogówka traci wtedy komfortową bezwładność, wysycha, a drewno na niej pracuje jak w saunie.
• Nie wietrznikują instalacji przed sezonem. Powietrze w rurach powoduje szumy i zimne strefy w pierwszych tygodniach grzania.

Szum w rurach po otwarciu zaworu to klasyczny objaw zbyt dużej prędkości wody lub kawitacji. Powyżej 0,8 m/s woda zaczyna hałasować, a powyżej 1,2 m/s zaczyna niszczyć uszczelnienia. Dlatego zawsze kontroluj przepływ na rotametrze i nie przekraczaj 3 l/min na obieg, nawet jeśli pokusa jest silna, bo grzejnik w salonie wydaje się za słaby.
