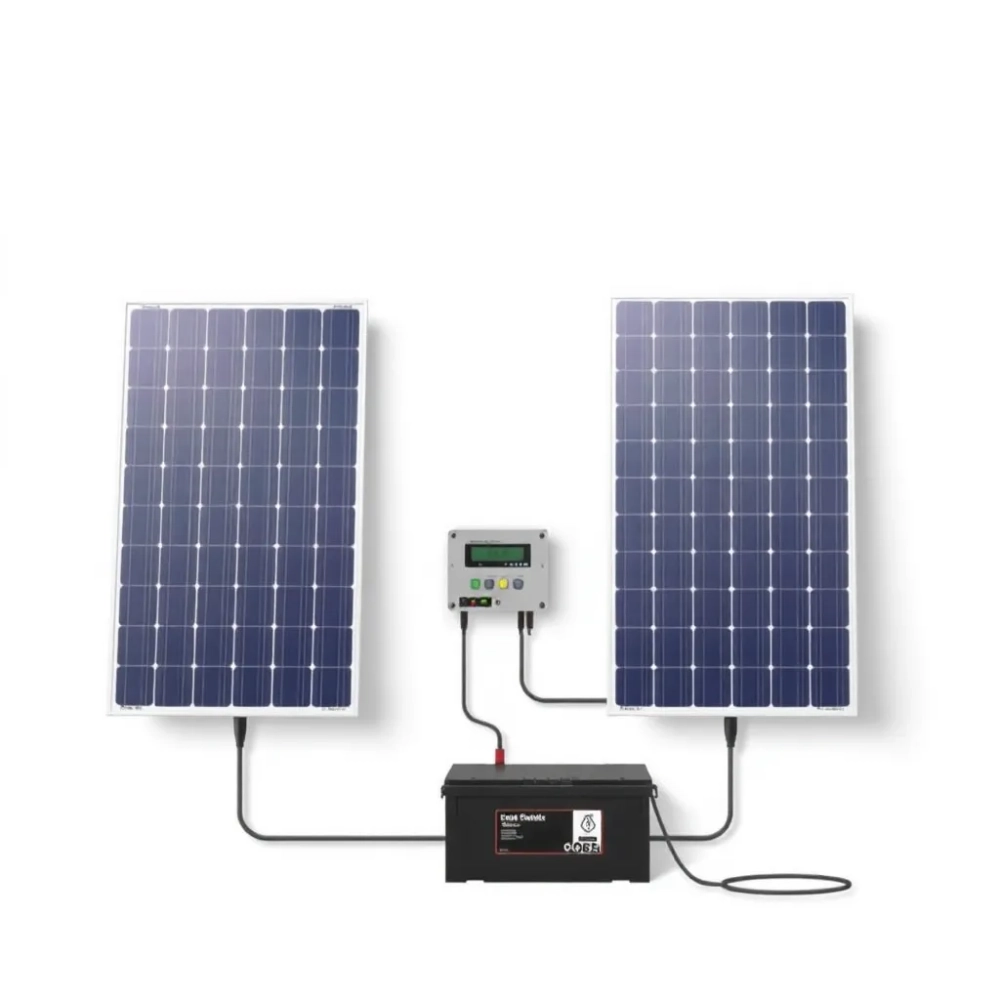

Łączenie paneli fotowoltaicznych różnej mocy bez strat i ryzyka

Masz na dachu dwa panele 350 W i jeden 305 W z resztek magazynowych, albo dokupiłeś pojedynczy moduł z myślą o rozbudowie istniejącej instalacji. Technicznie da się je spiąć, ale tylko pod warunkiem, że rozumiesz, co tak naprawdę steruje prądem w stringu. Moc w watach to wygodne uproszczenie z katalogu, w instalacji liczy się bowiem prąd w punkcie mocy maksymalnej (Impp) i napięcie w tym samym punkcie (Vmpp). Zanim sięgniesz po śrubokręt, przeczytaj, jak poprawnie łączyć panele fotowoltaiczne o różnej mocy w szeregu, równolegle i w konfiguracji mieszanej, a także kiedy lepiej odpuścić i wymienić cały string.

• Panele fotowoltaiczne szeregowo czy równolegle co wybrać przy różnych mocach
• Połączenie szeregowo-równoległe paneli PV o różnej mocy w praktyce
• Bezpieczeństwo, zgodność z normami i konsekwencje ekonomiczne

Panele fotowoltaiczne szeregowo czy równolegle co wybrać przy różnych mocach

Sposób połączenia w instalacji PV dyktuje, w jaki sposób sumują się podstawowe wielkości elektryczne. W szeregu napięcia poszczególnych modułów się dodają, a prąd jest równy najsłabszemu ogniwu w łańcuchu. Równolegle działają odwrotnie: prądy sumują się, a napięcie przyjmuje wartość najsłabszego modułu. Trzecia opcja, najczęściej stosowana w realnych instalacjach dachowych, miesza oba warianty, tworząc stringi szeregowo-równoległe dopasowane do zakresu wejściowego falownika.

Dlaczego w ogóle wato sprawdzać Impp, a nie samą moc? Panel 350 W i panel 305 W mogą mieć niemal identyczne Impp (np. 10,2 A wobec 9,8 A), różniąc się głównie napięciem. W szeregu taka para „prawie nie kłóci się" ze sobą. Ale 350 W obok 280 W z odzysku to już często spory rozjazd w charakterystyce prądowej, nawet jeśli formalnie oba produkty wpisują się w klasę modułów mono-krystalicznych half-cut.

Szeregowo-równoległe połączenia paneli fotowoltaicznych różnią się nie tylko stratami mocy, lecz przede wszystkim klasą bezpieczeństwa. Im wyższe napięcie stringu, tym bardziej dotkliwe skutki ewentualnego zwarcia lub dotyku, dlatego właśnie limity napięcia wejściowego falownika są tak restrykcyjne.

Połączenie szeregowo-równoległe paneli PV o różnej mocy w praktyce

Weźmy konkretny przypadek: masz dwa moduły 460 W (seria S) i dwa moduły 480 W (seria W). Wszystkie cztery chcesz podpiąć do jednego falownika hybrydowego. Najprościej utworzyć dwa identyczne sub-stringi, każdy po dwa panele w szereg. W każdym sub-stringu napięcie rośnie dwukrotnie wobec pojedynczego Vmpp, natomiast prąd ogranicza najsłabsze ogniwo w tym konkretnym łańcuchu.

Sub-string 1 (2 × 460 W): Vmpp = 2 × 41,2 V = 82,4 V; Impp = Impp słabszego modułu, np. 11,18 A. Sub-string 2 (2 × 480 W): Vmpp = 2 × 41,5 V = 83,0 V; Impp = np. 11,57 A. Po połączeniu tych dwóch sub-stringów równolegle, napięcie wspólne wynosi 82,4 V (zawsze niższe z dwóch), prąd sumuje się do ~22,75 A. Całkowita moc znamionowa to ~1873 W, ale chwilowo w realnych warunkach uzyskasz 1700-1810 W, bo każdy string ściąga drugi do swojego poziomu napięcia.

Sub-string 1 (S):    [460 W] --- [460 W] ──┐
                                            ├──(+) ── Inwerter (+)
                                            └──(−) ── Inwerter (−)
Sub-string 2 (W):    [480 W] --- [480 W] ──┘

Zwróć uwagę na kierunek połączenia: jeśli dwa panele leżą na połaci południowej, a dwa na wschodniej, ich natężenia promieniowania realnie się rozmijają. Rano sub-string wschodni produkuje 70% Impp, południowy 30%. Po połączeniu równoległym prąd się sumuje, lecz falownik przez MPPT wybiera napięcie pracy wspólnej dla obu gałęzi. Efekt: wschodni string „ciągnie" południowy w dół przez większą część dnia, więc globalna sprawność spada o 4-7% względem dwóch oddzielnych wejść MPPT.

Rozwiązaniem problemu różnych kierunków świata są optymalizatory mocy lub mikroinwertery. Każdy panel dostaje własny MPPT, a falownik widzi już tylko wyrównane napięcie AC. Przy 4-8 panelach o mieszanych mocach to najszybszy sposób na uniknięcie ograniczenia przez najsłabszy moduł bez rezygnowania z rozbudowy.

Wzory, które musisz znać przy łączeniu paneli różnej mocy

Każdy wzór poniżej wynika z samej natury połączenia elektrycznego i ma intuicyjne wyjaśnienie fizyczne, bez którego łatwo o błąd przy doborze falownika.

• Vstring = Σ Vmpp (szereg) lub Vstring = Vmpp_min (równoległy) napięcia sumują się, bo każdy panel „dokłada" swoją siłę elektromotoryczną do wspólnego łańcucha.
• Istring = Impp_min (szereg) lub Istring = Σ Impp (równoległy) najsłabszy moduł działa jak wąskie gardło, przez które więcej prądu po prostu nie przepchniesz.
• Pstring ≈ Vstring × Istring × 0,85-0,92 współczynnik 0,85-0,92 uwzględnia straty w okablowaniu, niedopasowanie i spadek sprawności w realnej temperaturze.
• Voc_max_string = Σ Voc × 1,20 zimą ogniwa są chłodniejsze niż 25°C STC, przez co napięcie rośnie nawet o 20%; przekroczenie limitu falownika grozi jego trwałym uszkodzeniem.

Łączenie paneli 350 W i 305 W oraz innych par tabela kompatybilności

Sprawdź zawsze cztery wartości z tabliczki znamionowej modułu: Voc (napięcie obwodu otwartego), Vmpp (napięcie w punkcie mocy maksymalnej), Isc (prąd zwarcia) oraz Impp (prąd w punkcie mocy maksymalnej). To one decydują o tym, czy panele „dogadają się" w jednym stringu, a nie deklarowana moc w watach. Różnica w Impp do 10% jest zwykle akceptowalna; różnica 15-20% oznacza realną stratę mocy rzędu 4-8% w skali roku.

Para 350 W + 305 W to graniczny przypadek. W szeregu trzech modułów (2 × 350 W + 305 W) napięcie wyniesie 33,0 + 33,0 + 32,4 = 98,4 V, ale prąd całego stringu spadnie do 9,41 A. Tracisz około 40 W na każdym panelu 350 W, co daje łącznie 80 W, czyli ~7,6% mocy nominalnej. Rocznie w instalacji 5 kWp to mniej więcej 300-380 kWh niewyprodukowanej energii.

Połączenie równoległe tej samej trójki daje napięcie 32,4 V (najsłabszy moduł) i prąd 10,61 + 10,61 + 9,41 = 30,63 A. Teoretyczna moc wzrasta do 30,63 × 32,4 = 992 W (zamiast 1015 W w szeregu), ale wymaga przekroju kabla co najmniej 10 mm² oraz zabezpieczenia nadprądowego po stronie DC. W praktyce przy falownikach stringowych ta opcja wychodzi drożej i rzadko ją stosuje się w instalacjach dachowych.

Kiedy NIE łączyć paneli różnej mocy

Unikaj łączenia paneli o różnicy mocy większej niż 100-150 W w jednym stringu liczącym 8 i więcej modułów. Im dłuższy łańcuch, tym większa kara za najsłabsze ogniwo. W takim przypadku ekonomicznie bardziej opłaca się wymienić 2-3 najstarsze panele na zgodne z resztą niż tolerować stały spadek mocy przez następne 20 lat.

Bezwzględnie rozdzielaj panele o różnym współczynniku temperaturowym napięcia. Moduły bifacialne mają współczynnik -0,27%/°C, klasyczne poly -0,31%/°C. W upalne lato te 0,04%/°C różnicy daje kilka woltów rozjazdu na stringu 20 paneli, a falownik zacznie cyklicznie wyłączać wejście MPPT z powodu zbyt wysokiego napięcia.

Bezpieczeństwo, zgodność z normami i konsekwencje ekonomiczne

Norma PN-EN 62548 oraz PN-HD 60364-7-712 wymaga, by napięcie obwodu otwartego stringu (z uwzględnieniem mnożnika korekcyjnego na najniższą lokalną temperaturę) nie przekraczało maksymalnego napięcia wejściowego falownika. W Polsce przyjmuje się temperaturę minimalną -25°C dla instalacji dachowych, co przekłada się na mnożnik 1,20 w stosunku do danych STC.

Kalkulator szybkiego sprawdzenia: wymagane Vmax falownika = Voc jednego panelu × liczba paneli w szeregu × 1,20. Przykład: 40,8 V × 6 paneli × 1,20 = 293,76 V. Falownik hybrydowy z limitem 250 V DC się nie nada, potrzebujesz modelu z Vmax ≥ 500 V DC albo musisz zmniejszyć string do 4 paneli.

Aspekt ekonomiczny bywa bardziej dotkliwy niż techniczny. Załóżmy instalację 10 kWp po rozbudowie, gdzie niedopasowanie paneli powoduje stałą stratę 5%. Przy 1100 kWh/kWp rocznie (Polska centralna) to 550 kWh mniej rocznie. Po 25 latach daje to 13 750 kWh, czyli przy obecnych taryfach dynamicznych ~8 250 zł utraconego przychodu. Tymczasem wymiana 3 paneli na zgodne z resztą to koszt 2 100-2 600 zł, zwracający się w 3-4 lata.

Checklist przed uruchomieniem instalacji mieszanej

1. Voc_string × 1,20 mniejsze niż Vmax falownika zmierzone miernikiem w niskiej temperaturze, nie z katalogu.
2. Isc_string × 1,25 mniejsze niż maksymalny prąd wejściowy MPPT.
3. Przekrój kabla DC obliczony dla sumarycznego prądu i długości trasy, ze spadkiem napięcia ≤ 1%.
4. Złącza MC4 od jednego producenta, najlepiej oryginalne, skręcane kluczem dynamometrycznym.
5. Ten sam typ zabezpieczenia nadprądowego (np. 15 A DC) w każdej gałęzi równoległej.
6. Uziemienie ram zgodne z PN-HD 60364, rezystancja ≤ 10 Ω.
7. Napięcie Vmpp_string ≥ napięcia końcowego ładowania akumulatora + 1 V w każdym stanie pracy BMS.
8. Monitoring stringów w falowniku pokazujący prąd każdej gałęzi osobno, aby wykryć degradację pojedynczego panelu.

Najczęstsze błędy przy łączeniu paneli o różnej mocy

Łączenie paneli half-cut i klasycznych full-cell w jednym stringu, mimo różnicy w prądzie zwarcia nawet 0,5 A. Skutkuje to nasilonym efektem „mismatch" i przegrzewaniem złącz w panelach full-cell.

Stosowanie przekroju 4 mm² do stringów równoległych sumujących powyżej 20 A. Kabel nadmiernie się grzeje, izolacja starzeje się szybciej, wzrasta ryzyko pożaru w korytkach kablowych.

Pomijanie mnożnika 1,20 na napięcie zimowe, przez co falownik hybrydowy w mroźny poranek traci izolację lub zgłasza błąd przepięcia i odcina całą instalację.

Mieszanie paneli z różnym kątem nachylenia lub orientacji bez wydzielenia sub-stringów na osobne wejścia MPPT, co winduje straty dzienne do 10-15% w sezonie jesienno-zimowym.

Dorabianie pojedynczego panelu do dużego stringu (np. 14 paneli + 1 sztuka z odzysku), w którym 14-panelowa gałąź pracuje na Impp jednego, fizycznie najsłabszego modułu.

Praktyka pokazuje, że najbezpieczniejszym sposobem łączenia paneli o różnej mocy jest podział na sub-stringi o zbliżonych Impp, niezależnie od deklarowanej mocy w watach. W każdym wątpliwym przypadku zmierz Voc, Vmpp, Isc, Impp miernikiem cęgowym z funkcją true-RMS jeszcze przed pierwszym wpięciem w okablowanie budynku, ponieważ wartości z tabliczki znamionowej potrafią rozmijać się z rzeczywistością o 2-3% po kilku latach pracy modułu.

Źródła danych i norm: PN-EN 62548:2016 (Wymagania dotyczące instalacji fotowoltaicznych), PN-HD 60364-7-712:2017 (Instalacje elektryczne niskiego napięcia część 7-712: Fotowoltaiczne instalacje wytwórcze), katalogi referencyjne modułów mono- i polikrystalicznych (dane STC), dokumentacja techniczna typowych inwerterów hybrydowych dostępnych na rynku europejskim pełne brzmienie norm w serwisie Polskiego Komitetu Normalizacyjnego (pkn.pl).
