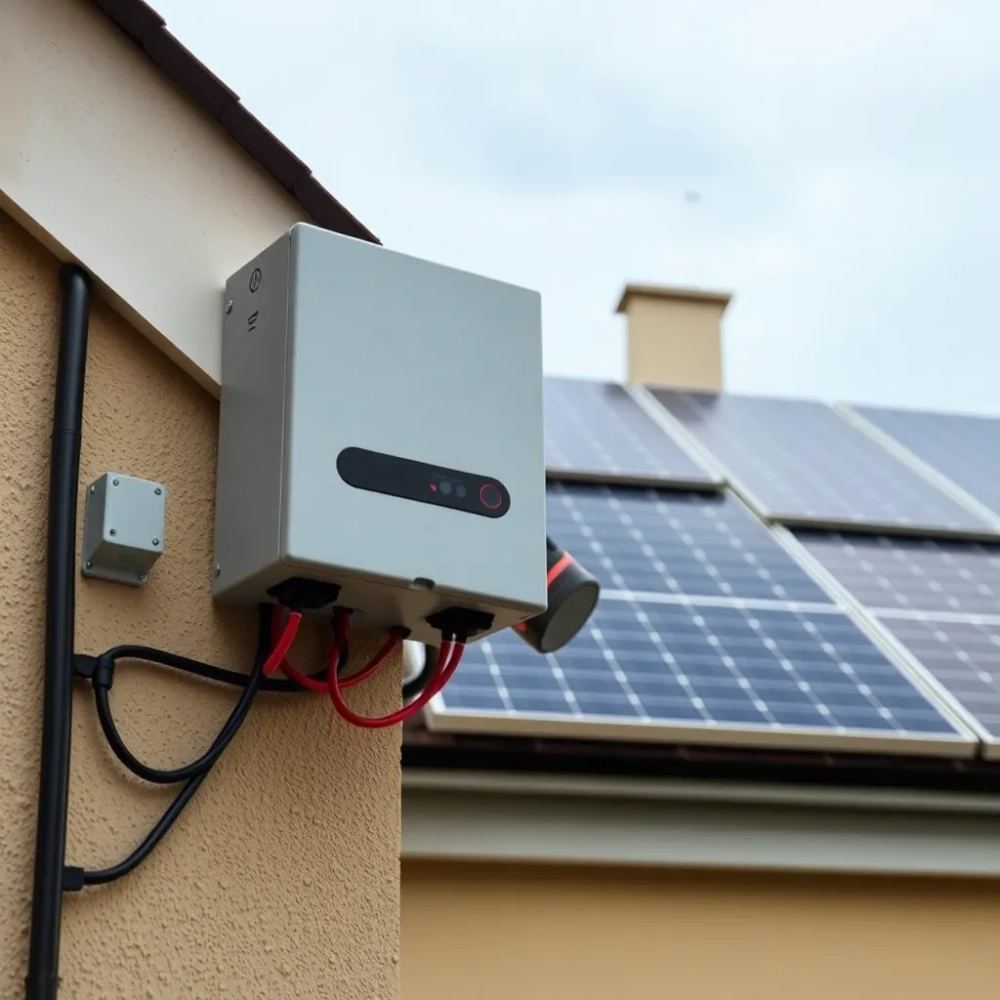

Jaka odległość falownika od paneli jest naprawdę bezpieczna

Zła odległość falownika od paneli kosztuje nawet kilkaset złotych rocznie, a po pięciu latach potrafi zjeść całą gwarancję. Każdy dodatkowy metr kabla solarnego działa jak cichy kran, przez który ucieka prąd, zanim w ogóle trafi do inwertera. W tym tekście znajdziesz konkretne liczby, tabelę przekrojów i schemat decyzyjny, które pozwolą dobrać dystans tak, aby instalacja pracowała blisko maksimum przez minimum dwie dekady.

• Straty energii a długość kabla solarnego
• Tabela przekroju przewodu DC w zależności od odległości
• Jak zamontować falownik krok po kroku bez błędów
• Najczęstsze błędy montażowe, które skracają życie instalacji
• Zasady montażu, które warto wydrukować
• Zastosowane normy i źródła

Straty energii a długość kabla solarnego

Prąd stały płynący od paneli do inwertera musi pokonać opór miedzianego przewodu, a każdy ohm oporu zamienia część elektronów w ciepło. Przy standardowym napięciu stringu rzędu 400-700 V nawet niewielki spadek napięcia oznacza realną utratę mocy, którą widać na rachunku za energię.

Fizyka jest prosta: spadek napięcia wyraża się wzorem U = I × R × L × 2, gdzie I to prąd stringu, R rezystancja przewodu na metr, a L jego długość w jedną stronę. Mnożnik dwójki wynika z tego, że prąd wraca tym samym kablem do panelu, pokonując trasę dwa razy. Dla typowego przewodu solarnego 4 mm² rezystancja wynosi około 4,6 mΩ/m, więc przy 10 metrach i prądzie 10 A tracisz napięcie około 0,9 V, czyli około 0,2% mocy instalacji.

Przy 15 metrach i tym samym przekroju strata rośnie do 1,4 V (0,3%), a przy 25 metrach przekracza 2,3 V (0,5%). Brzmi niewinnie, ale w skali roku dla instalacji 10 kW przekłada się na 30-50 kWh utraconej energii. Przy obecnych cenach energii to kilkadziesiąt złotych rocznie, ale po piętnastu latach uzbiera się kwota wystarczająca na porządny inwerter.

Producenci podają w kartach katalogowych maksymalny spadek napięcia DC na poziomie 1-2%, ale te wartości dotyczą stringu, a nie odcinka panel-falownik. W praktyce warto celować w 0,5% na samym kablu DC, bo kolejne 0,5% „zjada” sam inwerter w procesie konwersji. Trzymanie się zasady mniej niż 10 metrów sprawia, że standardowy kabel 4 mm² wystarcza dla większości domowych instalacji.

Innym czynnikiem jest nagrzewanie się przewodu. Prąd 12 A w kablu 4 mm² biegnącym w izolacji pod dachem potrafi podnieść temperaturę rdzenia o 20-30°C powyżej otoczenia. To z kolei zwiększa rezystancję miedzi (około 0,4% na każdy stopień) i przyspiesza starzenie izolacji, co po dekadzie zaczyna dawać o sobie znać mikropęknięciami.

Temat jaka odległość falownika od paneli sprowadza się więc do trzech zmiennych: prądu stringu, przekroju kabla i akceptowalnej straty napięcia. Każdy z tych elementów można policzyć, a tabela poniżej podaje sprawdzone wartości, którymi posługują się doświadczeni instalatorzy.

Tabela przekroju przewodu DC w zależności od odległości

Dobór przekroju kabla solarnego zależy od dwóch wielkości: natężenia prądu w stringu oraz odległości od paneli do zacisków wejściowych inwertera. Poniższa tabela zakłada prąd do 13 A na string (typowy dla paneli o mocy 400-450 W w konfiguracji szeregowej) oraz dopuszczalny spadek napięcia 0,5% na napięciu roboczym 600 V.

Kabel solarny 4 mm² pokrywa większość przypadków w domach jednorodzinnych, gdzie inwerter wiesza się w garażu, kotłowni albo na ścianie północnej tuż przy wejściu DC. Dopiero przy dużych dachach wielospadowych albo gdy falownik musi stać przy liczniku, odległość rośnie i przekrój trzeba zwiększyć.

Warto pamiętać, że norma PN-HD 60364-7-712 wymaga, aby przewody DC były odporne na promieniowanie UV i podwójnie izolowane. Czarny kabel solarny z certyfikatem TUV spełnia te wymogi, ale tańsze przewody „samochodowe” nie nadają się do pracy na dachu, bo po trzech latach izolacja zaczyna pękać.

Przy wyborze przekroju istotny jest też bezpiecznik stringu. Jeśli instalacja jest podzielona na trzy stringi po 13 A, każdy z nich wymaga wkładki 15 A na dodatnim biegunie DC. Bezpiecznik chroni kable przed przegrzaniem w razie awarii panelu albo błędu polaryzacji. Zbyt cienki przewód bez odpowiedniego zabezpieczenia to proszenie się o pożar.

Drugą kwestią, o której rzadko się mówi, jest wpływ temperatury otoczenia na dobór kabla. Na dachu latem przewody nagrzewają się do 70-80°C, co zwiększa rezystancję miedzi o 25%. Jeśli więc planujesz trzymać 0,5% straty nominalnie, w szczycie sezonu będzie to bliżej 0,7%. Dlatego inżynierowie celują w rezerwę i dobierają kabel o jeden stopień grubszy, niż wynika z tabeli.

Jak zamontować falownik krok po kroku bez błędów

Falownik wisi na ścianie, ale tylko pozornie przypomina kuchenny okap. W środku pracują tranzystory IGBT, które pod obciążeniem wydzielają ciepło. Dlatego lokalizacja inwertera wpływa nie tylko na sprawność, ale też na żywotność samego urządzenia oraz na warunki gwarancji producenta.

Montaż wewnętrzny

Kotłownia, garaż, piwnica z wentylacją albo wydzielone pomieszczenie techniczne to cztery najczęstsze miejsca spotykane w domach jednorodzinnych. Temperatura w takich lokalach rzadko przekracza 30°C, więc falownik pracuje blisko swojego optimum (zwykle 25°C dla uzyskania pełnej mocy znamionowej). Żywotność podzespołów rośnie wtedy o 30-40% w porównaniu z montażem na nasłonecznionej elewacji południowej.

Montaż zewnętrzny

Falownik o klasie szczelności IP65 (lub wyższej) można powiesić na ścianie zewnętrznej budynku, na słupie albo w szafce technicznej przy gruncie. Ważne, by obudowa chroniła przed deszczem i słońcem. Temperatura pracy takich modeli sięga zwykle -25 do +60°C, ale producent gwarantuje pełną moc znamionową tylko w węższym zakresie, najczęściej do 40°C otoczenia. Powyżej tej granicy falownik automatycznie obniża moc, co w upalne lipcowe południe oznacza straty sięgające 10-20% potencjalnego uzysku.

Praktyka pokazuje, że montaż wewnętrzny wybiera się dla modeli pozbawionych certyfikatu IP65 (lub z niższą klasą szczelności), natomiast montaż zewnętrzny dedykowany jest falownikom o klasie ochrony IP65 i wyższej. Przy wyborze lokalizacji kluczowe są więc nie tylko warunki środowiskowe, ale również zgodność parametrów obudowy z miejscem montażu.

Optymalne umiejscowienie

Trzy lokalizacje sprawdzają się najlepiej: ściana północna domu, ściana wschodnia budynku gospodarczego oraz pomieszczenie techniczne przy rozdzielni. Ściana południowa latem nagrzewa się nawet do 50°C, co odbija się na wydajności konwersji. Ściana północna (lub wschodnia) pozostaje w cieniu przez większość dnia, a inwerter pobiera mniej ciepła z otoczenia.

Ściana północna zyskuje dodatkowy atut, jakim jest ciągły chłód dzięki brakowi bezpośredniego nasłonecznienia. Inwerter nie „gotuje się” w środku lata, a jego wentylatory nie muszą pracować na pełnych obrotach. Efektem jest dłuższa żywotność kondensatorów elektrolitycznych, które odpowiadają za ponad 60% awarii falowników po dziesiątym roku użytkowania.

Przed podjęciem decyzji o lokalizacji sprawdź zasięg sieci Wi-Fi albo dostępność kabla LAN. Większość nowoczesnych falowników ma wbudowany moduł monitoringu, który przesyła dane do aplikacji producenta. Brak stałego połączenia oznacza koniec zdalnej diagnostyki, a po pięciu latach może zabraknąć wsparcia dla starszych aplikacji.

Wysokość montażu

Standard 1,2-1,8 m od posadzki wynika z trzech powodów. Po pierwsze, diody LED na obudowie muszą być czytelne bez schylania się. Po drugie, inwerter powinien pozostawać poza zasięgiem dzieci. Po trzecie, taka wysokość ułatwia serwis instalator może odczytać parametry i wymienić filtr bez drabiny.

Przy montażu na zewnątrz dolna krawędź obudowy powinna znajdować się co najmniej 30 cm nad gruntem, by uniknąć zalania przy intensywnych opadach albo roztopach. Stojąca woda w szafce technicznej to gwarantowany problem, ponieważ większość złączy DC nie jest projektowana do pracy pod wodą.

jaka odległość falownika od paneli wynika więc z tabeli przekrojów, ale też z rozdzielni AC. W typowej instalacji domowej łańcuch wygląda następująco: panele → kable DC → inwerter → kable AC → rozdzielnia główna → licznik dwukierunkowy → sieć energetyczna. Optymalne ustawienie inwertera w środku tego łańcucha minimalizuje straty po obu stronach.

Wentylacja i odstępy

Instrukcja każdego producenta zawiera schemat minimalnych odstępów, zwykle 30 cm nad i pod obudową oraz 15 cm po bokach. Te wartości nie są przypadkowe odpowiadają za swobodny przepływ powietrza przez radiator z tyłu obudowy. Zatkanie choćby jednej szczeliny obniża sprawność chłodzenia o 20%, a w upalne dni uruchamia algorytm termicznego ograniczania mocy.

Zabudowanie inwertera w szafce RTV albo w szafce z pralką to częsty błąd. Ciepło odpadowe z pralki, suszarki i samego inwertera kumuluje się w zamkniętej przestrzeni. Temperatura rośnie wtedy do 45-50°C, a falownik automatycznie ogranicza moc wyjściową. Efekt widoczny jest na aplikacji jako brak pełnej mocy w godzinach południowych.

Uziemienie i ochrona przeciwprzepięciowa

Ogranicznik przepięć SPD typu 1+2 to absolutne minimum dla instalacji PV. Bezpośrednie wyładowanie atmosferyczne w odległości 1 km od budynku indukuje w przewodach DC impuls o napięciu kilku kilowoltów. Taki impuls niszczy tranzystory IGBT w ułamku mikrosekundy, a naprawa często nie jest możliwa (wymiana całego modułu za 2-4 tys. zł).

Zgodnie z normą PN-HD 60364-7-712 ogranicznik musi być zamontowany po stronie DC instalacji, najlepiej bezpośrednio przy inwerterze albo w skrzynce przy stringach. Uziemienie powinno prowadzić do szyny wyrównawczej budynku, a ta do uziomu fundamentowego. Brak tego połączenia sprawia, że ogranicznik nie ma gdzie odprowadzić energii i sam ulega zniszczeniu.

W instalacjach bez transformatora (większość nowoczesnych inwerterów) wymagany jest wyłącznik różnicowoprądowy typu B. Typ A nie rozpoznaje składowej stałej prądu upływu, którą generują tranzystory IGBT. Bez wyłącznika typu B cała instalacja nie spełnia wymagań normy IEC 62109 i może zostać zakwestionowana podczas odbioru.

Najczęstsze błędy montażowe, które skracają życie instalacji

Pierwszy grzech to brak wentylacji. Zasłonięcie radiatora meblem, zasłoną albo płytą gipsową prowadzi do przegrzewania. Tranzystory wytrzymują temperaturę złącza do 125°C, ale powyżej 100°C zaczyna przyspieszać degradacja połączeń lutowanych. Po kilku latach objawia się to nagłą utratą mocy jednego z modułów.

Drugi grzech to montaż w sypialni albo pokoju dziennym. Nowoczesny falownik emituje szum wentylatorów rzędu 35-40 dB, czyli tyle, co cicha rozmowa. W ciągu dnia to nie przeszkadza, ale nocą potrafi wybudzać. Dźwięk generują łożyska wentylatorów oraz rezonans dławików wyjściowych. Pomaga przeniesienie inwertera do pomieszczenia oddzielonego ścianą z wełną mineralnej.

Trzeci problem to brak uziemienia albo wykonanie go „na szybko" zamiast do szyny wyrównawczej. Ogranicznik SPD zamontowany bez uziemienia to ozdoba, a nie zabezpieczenie. W razie przepięcia cały impuls trafia do inwertera, a nie do gruntu. Skutki widoczne są natychmiast przepalone ścieżki na płytce drukowanej, spalony moduł zasilania.

Czwarty błąd to umieszczanie falownika zbyt blisko rozdzielni AC. Bezpieczna odległość to minimum 50 cm. Powód jest czysto elektromagnetyczny inwerter generuje zakłócenia o częstotliwości 16-100 kHz, które mogą indukować się w okolicznych przewodach sygnałowych. Efektem są zakłócenia w sieci Ethernet, problemy z komunikacją modułu monitoringu albo resetujący się sterownik bramy.

Piąty grzech to brak daszku nad inwerterem na ścianie południowej. Nawet klasa IP65 nie chroni przed bezpośrednim nasłonecznieniem promieniami słonecznymi oraz deszczem padającym pod kątem 90°. Daszek z blachy trapezowej lub poliwęglanu o wysięgu 30 cm obniża temperaturę obudowy o 8-10°C w letnie południe. To przekłada się na pełną moc znamionową zamiast obniżonej o 10-15%.

Zasady montażu, które warto wydrukować

• Odległość DC: im bliżej paneli, tym lepiej; do 10 m wystarczy kabel 4 mm²
• Odległość AC: nie więcej niż 5-8 m od rozdzielni głównej
• Wysokość: 1,2-1,8 m od posadzki, 30 cm nad gruntem na zewnątrz
• Strona ściany: północna lub wschodnia zamiast południowej
• Wentylacja: 30 cm nad i pod, 15 cm po bokach, brak zabudowy
• Zabezpieczenia: SPD typu 1+2, RCD typu B, uziemienie do szyny wyrównawczej
• Wi-Fi/LAN: stabilny zasięg modułu monitoringu
• Brak materiałów łatwopalnych: minimum 5 cm odstępu od izolacji, drewna, płyt gipsowych

Najważniejsze zasady mieszczą się w pięciu punktach. Po pierwsze, trzymaj kabel DC krótki do 10 metrów. Po drugie, dobieraj przekrój do odległości, a nie odwrotnie. Po trzecie, montuj na ścianie północnej lub w pomieszczeniu z wentylacją, nigdy na pełnym słońcu. Po czwarte, nie zapominaj o SPD i RCD typu B to nie ozdoba, tylko ochrona przed przepięciami i pożarem. Po piąte, zapewnij stabilny zasięg Wi-Fi, bo bez monitoringu tracisz historię awarii.

Świadomy wybór lokalizacji i przekroju kabla zwraca się nie tylko w sprawności energetycznej, ale też w gwarancji producenta. Falownik zamontowany zgodnie z instrukcją i normami pracuje 15-20 lat, natomiast źle zainstalowany potrafi odmówić współpracy już po 5 latach. Każdy błąd pomnożony przez lata użytkowania zamienia się w konkretne pieniądze wydane na naprawy albo przedwymianę.

Zastosowane normy i źródła

• PN-HD 60364-7-712 instalacje elektryczne niskiego napięcia, instalacje fotowoltaiczne
• IEC 62109 bezpieczeństwo falowników fotowoltaicznych
• IEC 60269-6 bezpieczniki do ochrony przewodów w instalacjach PV
• Karty katalogowe producentów paneli oraz inwerterów (maksymalny prąd stringu, spadek napięcia)
