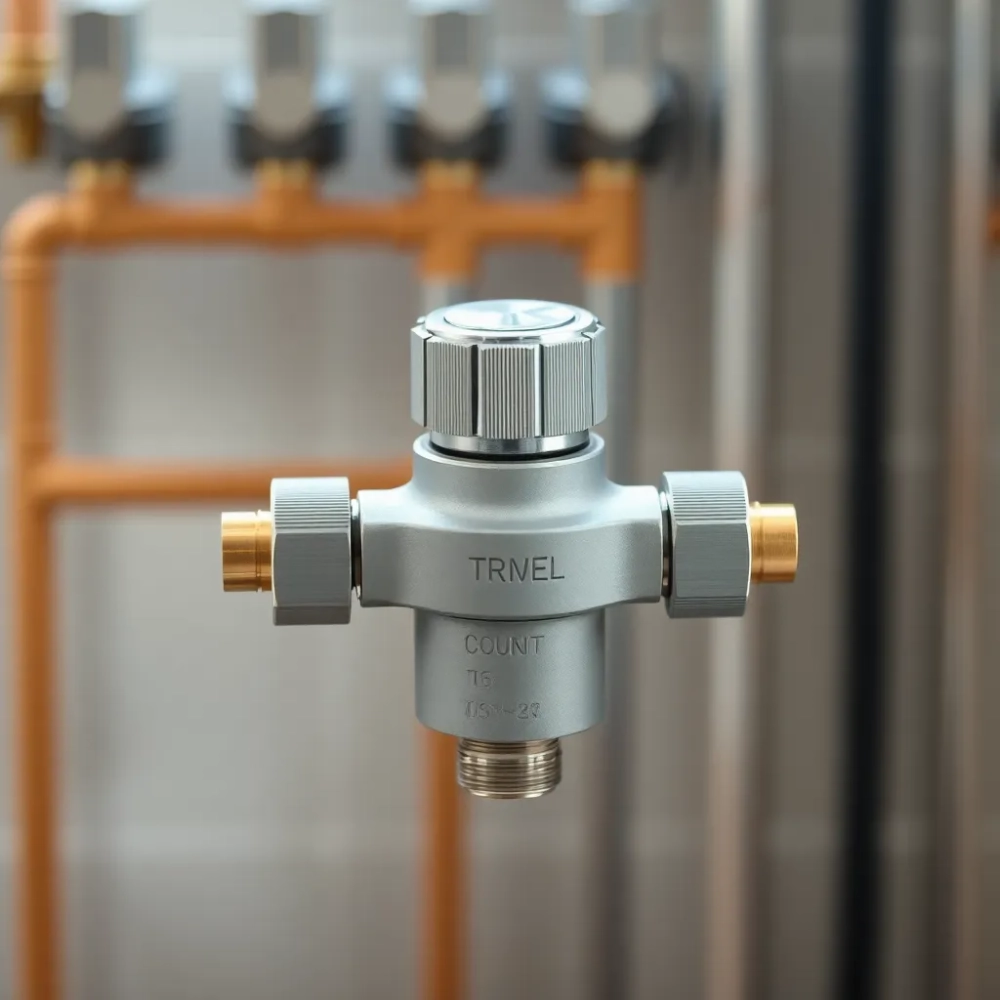

Jaki zawór mieszający do podłogówki wybrać, żeby nie przepłacać

Wybór odpowiedniego zaworu mieszającego do podłogówki decyduje o tym, czy posadzka będzie przyjemnie ciepła, czy też zacznie pękać, a rachunki za gaz pójdą w górę. Montowałem setki takich układów i widziałem powtarzający się schemat: źle dobrany element, pozornie drobny błąd, a po dwóch sezonach grzebanie w wylewce. W tym tekście dostajesz konkretne kryteria doboru, różnice między trójdrożnym a czterodrożnym, schemat podłączenia oraz checklistę przed zakupem. Bez lania wody, bez ogólników, za to z normą PN-EN 1264 i realnymi liczbami z katalogów producentów.

• Zawór trójdrożny czy czterodrożny do podłogówki
• Schemat podłączenia zaworu mieszającego do rozdzielacza podłogówki
• Dobór zaworu mieszającego do podłogówki według mocy kotła i powierzchni
• Objawy awarii zaworu mieszającego w ogrzewaniu podłogowym

Zawór trójdrożny czy czterodrożny do podłogówki

Podłogówka wymaga wody zasilającej w granicach 35-45°C, podczas gdy klasyczny kocioł wysokotemperaturowy podaje 70-80°C. Bez obniżenia temperatury rury PE-X pracują na granicy wytrzymałości, posadzka się przegrzewa, a stopy odczuwają dyskomfort zamiast komfortu. Rolą zaworu mieszającego jest zmieszanie gorącej wody z kotła z chłodniejszą wodą z powrotu, by uzyskać żądany parametr na zasilaniu rozdzielacza.

Zawór trójdrożny posiada trzy króćce: zasilanie z kotła, powrót z obiegu oraz wyjście zmieszane do rozdzielacza. Pracuje w układzie otwartym, gdzie pompa kotłowa tłoczy wodę przez zawór i dalej do obiegów. To rozwiązanie tańsze, prostsze w serwisie i wystarczające w większości domów jednorodzinnych do 200 m² powierzchni grzewczej.

Zawór czterodrożny ma cztery przyłącza i działa inaczej: rozdziela strumień na obieg wysokotemperaturowy (grzejniki) i niskotemperaturowy (podłogówka) w jednym korpusie. Wymaga jednak pompy mieszającej, która wymusza przepływ przez gałąź podłogową. Bez niej dochodzi do grawitacyjnego przepływu wstecznego i przegrzewania posadzki. Montaż samego zaworu bez pompy to jeden z najczęstszych błędów widywanych na budowach.

Termostatyczny zawór mieszający działa bez siłownika i sterowania elektronicznego. Wkład termostatyczny reaguje na temperaturę wody zmieszanej i sam dławi przepływ, utrzymując zadaną wartość. Sprawdza się tam, gdzie inwestor nie chce prowadzić kabli ani konfigurować automatyki. Minusem jest mniejsza precyzja (±3°C) i brak możliwości zdalnej regulacji.

Zawór z siłownikiem to dziś standard w nowych instalacjach. Siłownik otrzymuje sygnał z regulatora, termostatu pokojowego lub pogodowego i płynnie przymyka bądź otwiera drogę gorącej wody. Daje dokładność ±1°C i pozwala obniżyć temperaturę w nieobecnych pomieszczeniach, co realnie przekłada się na rachunek za gaz.

Kiedy nie stosować danego rozwiązania? Czterodrożny zawór nie sprawdzi się w układzie wyłącznie podłogowym, bo wymaga gałęzi wysokotemperaturowej, której po prostu nie ma. Z kolei termostatycznego nie montuj w dużych instalacjach powyżej 150 m², gdyż wkład nie nadąży z regulacją przy dużych wahaniach obciążenia. Ręczny trójdrożny jest zaś niewystarczający, jeśli planujesz strefowe sterowanie temperaturą w poszczególnych pokojach.

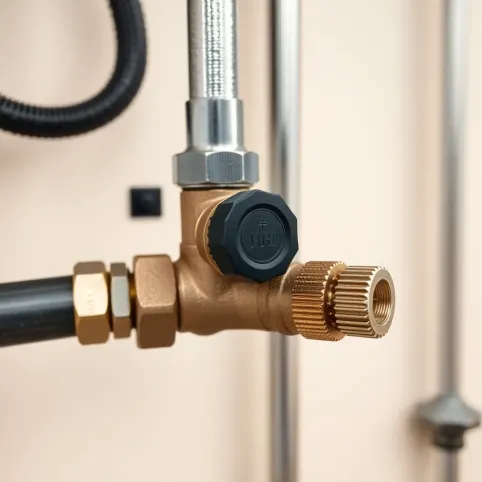

Schemat podłączenia zaworu mieszającego do rozdzielacza podłogówki

Topologia wygląda następująco: kocioł wysyła gorącą wodę na zasilanie, które trafia do zaworu mieszającego. Tam miesza się z wodą wracającą z rozdzielacza, schłodzoną przez posadzkę. Zawór oddaje wodę o żądanej temperaturze (zwykle 40°C) na belkę zasilającą rozdzielacza. Z rozdzielacza obiegi grzewcze wędrują do poszczególnych pętli rur w wylewce, a następnie powracają do belki powrotnej rozdzielacza, skąd wracają do kotła przez pompę.

Montaż zaworu wykonuje się zawsze przed rozdzielaczem, na przewodzie zasilającym podłogówkę. Pompa obiegowa stoi za zaworem, między wyjściem zmieszanym a rozdzielaczem. Takie ustawienie zapewnia stabilne ciśnienie i chroni pompę przed pracą na gorącym czynniku z kotła. Śrubunki przy zaworze i rozdzielaczu pozwalają szybko odciąć fragment instalacji podczas serwisu.

Zawory odcinające montuj po obu stronach zaworu mieszającego oraz na powrocie z rozdzielacza. Dzięki temu wymiana wkładu termostatycznego albo siłownika nie wymaga spuszczania wody z całego układu. Filtr siatkowy po stronie zasilania z kotła chroni mechanizm zaworu przed osadami, które w instalacjach stalowych pojawiają się w pierwszych miesiącach eksploatacji.

Schemat uproszczony można narysować tak:

[KO CIO Ł] -- gorąca woda --> [ZAWÓR MIESZAJĄCY] -- woda 40°C --> [ROZDZIELACZ] -- pętle podłogówki --> [ROZDZIELACZ] -- powrót --> [ZAWÓR MIESZAJĄCY] --> [KO CIO Ł]
                                                       |
                                                  pompa obiegowa

Sygnalizacja błędu montażowego: jeśli pompa stoi przed zaworem, a nie za nim, układ traci stabilność temperatury i reaguje skokami. Gorąca woda z kotła trafia bezpośrednio do rozdzielacza, a zawór nie nadąża z mieszaniem. Objawem są huśtawki temperatury posadzki i szybsze zużycie siłownika.

Podłączenie siłownika i sterowania

Siłownik termoelektryczny zasilany jest napięciem 230 V i sterowany sygnałem ON/OFF (otwarty/zamknięty) albo 3-punktowym (otwieraj/zamykaj z pośrednimi pozycjami). Nowsze instalacje coraz częściej wykorzystują sygnał analogowy 0-10 V, który pozwala płynnie regulować pozycję zaworu. Ten ostatni wymaga regulatora z wyjściem analogowym, ale daje najlepszą precyzję.

Termostat pokojowy podaje sygnał do regulatora, który na jego podstawie przelicza temperaturę wody zmieszanej i wysyła komendę do siłownika. Sterowanie pogodowe idzie o krok dalej: czujnik temperatury zewnętrznej obniża temperaturę zasilania, gdy robi się cieplej, i podnosi ją przy mrozie. Norma PN-EN 1264 dopuszcza regulację pogodową jako jeden z dwóch zalecanych sposobów sterowania ogrzewaniem podłogowym.

Podłączenie elektryczne warto powierzyć elektrykowi z uprawnieniami, nawet jeśli samodzielnie montujesz hydraulikę. Przewody siłownika prowadzi się w peszelach oddzielnie od kabli zasilających, by uniknąć zakłóceń. Brak mostka między zaciskami L i N to klasyczny błąd, przez który zawór milczy, a podłogówka grzeje na maksa.

Dobór zaworu mieszającego do podłogówki według mocy kotła i powierzchni

Najważniejszym parametrem przy doborze jest współczynnik Kvs, czyli przepływ przez zawór przy pełnym otwarciu, wyrażony w m³/h. Zbyt mały Kvs dusi przepływ, pompa hałasuje, a pomieszczenia wolno się nagrzewają. Zbyt duży Kvs sprawia, że zawór reaguje zbyt nerwowo i utrzymuje stabilną temperaturę jedynie przy małych wahaniach.

Przykład obliczeniowy: dom 120 m² podłogówki, kocioł gazowy 18 kW, zapotrzebowanie na ciepło 70 W/m². Strumień wody grzewczej przy delcie 10°C (zasilanie 40°C, powrót 30°C) wynosi około 1,5 m³/h. Zawór z Kvs = 2,5 m³/h zapewnia margines regulacji i prawidłową charakterystykę. Przy 200 m² warto szukać Kvs w przedziale 3,5-4,5 m³/h.

Liczba obwodów wpływa na dobór przez sumaryczną długość rur. Standardowa pętla podłogówki ma 80-120 m rury PE-X 16×2. Przy 10 obwodach w domu 120 m² pompa musi pokonać opór rzędu 1,5-2 m słupa wody. Zawór o Kvs 2,5 nie jest wąskim gardłem, ale źle dobrany rozdzielacz już tak. Dlatego warto sprawdzić charakterystykę pompy i rozdzielacza przed zakupem zaworu.

Maksymalna temperatura pracy to kolejne kryterium. Standardowe zawory z EPDM pracują do 110°C, co w zupełności wystarcza przy współpracy z kotłami gazowymi, olejowymi i na pellet. Przy kotłach na węgiel z podajnikiem, gdzie temperatura spalin potrafi chwilowo podbić zasilanie, lepszy będzie wkład z uszczelkami Viton, tolerujący do 140°C.

Checklista przed zakupem

• Moc kotła w kW oraz jego typ (gazowy, pellet, węgiel)
• Powierzchnia podłogówki w m² i liczba obwodów
• Wymagane Kvs z marginesem 20-30%
• Średnica przyłączy (najczęściej 3/4" lub 1")
• Rodzaj sterowania: ON/OFF, 3-punktowe czy 0-10 V
• Maksymalna temperatura pracy i ciśnienie robocze
• Obecność pompy mieszającej w układzie (przy czterodrożnym)
• Kompatybilność z posiadanym regulatorem lub termostatem
• Możliwość serwisu bez spuszczania wody z instalacji
• Gwarancja producenta i dostępność części zamiennych

Objawy awarii zaworu mieszającego w ogrzewaniu podłogowym

Nierówna temperatura posadzki to pierwszy sygnał, że zawór mieszający nie domaga. W jednym pokoju podłoga parzy, w innym ledwo ciepła. Przyczyną bywa zatkane sito, zużyty wkład albo błędnie ustawiony Kvs względem pompy. Rozwiązaniem jest czyszczenie filtra, wymiana wkładu lub korekta nastawy pompy na wyższą wartość.

Szumy i gwizdy w okolicy rozdzielacza wskazują na kawitację, czyli zjawisko powstawania pęcherzyków pary w obszarze dławienia zaworu. Pojawia się, gdy ciśnienie spada poniżej 1 bar w najgorętszym punkcie. Pomaga zwiększenie ciśnienia w instalacji lub montaż zaworu o większym Kvs, by ograniczyć dławienie.

Wycieki przy korpusie to zwykle efekt zużytych uszczelek EPDM. Po 8-12 latach pracy twardnieją i zaczynają przepuszczać wodę. Wymiana uszczelek to koszt rzędu 40-80 PLN, ale wymaga spuszczenia wody z fragmentu instalacji. Dlatego właśnie śrubunki są tak istotne przy montażu.

Cykliczna praca kotła (częste włączanie i wyłączanie) sugeruje, że zawór nie utrzymuje zadanej temperatury i kocioł reaguje na skoki. Przyczyną bywa nieszczelny wkład, przez który gorąca woda przedostaje się na zasilanie podłogówki. Test polega na odcięciu zaworu i sprawdzeniu, czy kocioł przestaje cyklować. Jeśli tak, wkład do wymiany.

Jeśli objawy utrzymują się po czyszczeniu i wymianie wkładu, problem może leżeć po stronie pompy obiegowej, która nie wytwarza wystarczającego ciśnienia. Warto zmierzyć przepływ rotametrem na rozdzielaczu i porównać z wartością projektową. Różnica powyżej 15% sygnalizuje problem poza zaworem.

Ile można zaoszczędzić dzięki prawidłowemu zaworowi

Domy bez zaworu mieszającego często pracują z temperaturą zasilania 55-60°C zamiast 40°C, co oznacza straty rzędu 15-20% zużycia gazu. Przy domu 120 m² i rocznym koszcie ogrzewania 6000 PLN, różnica sięga 900-1200 PLN rocznie. Zawór zwraca się w ciągu dwóch sezonów, a trwa 15-20 lat.

Sterowanie pogodowe dodatkowo obniża temperaturę w okresach przejściowych (jesień, wiosna), gdy nie trzeba grzać na maksa. Zyski sięgają 8-12% w skali roku. Łącznie z dobrze dobranym zaworem i regulatorem pogodowym oszczędność wobec układu bez regulacji wynosi 20-28%, co przy obecnych cenach gazu jest kwotą niebagatelną.

Najczęstsze błędy montażowe

Montaż czterodrożnego zaworu bez pompy mieszającej to grzech główny instalatorów. Drugi w kolejności to brak śrubunków, przez co każda interwencja serwisowa wymaga spuszczania całego układu. Trzeci to prowadzenie kabli siłownika razem z kablami zasilającymi 230 V, co generuje zakłócenia i fałszywe sygnały sterujące.

Czwarty błąd to montaż zaworu za rozdzielaczem zamiast przed nim. Piąty: brak filtra siatkowego na zasilaniu, co przyspiesza zużycie wkładu. Szósty: niedokręcone śrubunki, objawiające się po kilku tygodniach mikroskopijnym wyciekiem i korozją pod izolacją. Warto po pierwszym uruchomieniu instalacji dokręcić wszystkie połączenia po tygodniu pracy.

Norma PN-EN 1264-4 dopuszcza temperaturę powierzchni posadzki do 29°C w strefach stałego pobytu i 35°C w strefach brzegowych. Przekroczenie tych wartości grozi dyskomfortem, a przy podłogach drewnianych paczeniem desek. Prawidłowo ustawiony zawór mieszający utrzymuje parametr w tych granicach bez dodatkowej regulacji.

Wybór zaworu mieszającego do podłogówki to decyzja na lata, więc warto poświęcić czas na obliczenia zamiast zdawać się na przypadek. Trójdrożny z siłownikiem, Kvs dobrany do przepływu, śrubunki, filtr i prawidłowy schemat podłączenia dają instalację, o której zapomnisz, bo po prostu działa. Dom bez tych elementów przypomina o sobie przy każdym rachunku za gaz i przy każdym zimnym pokoju w środku zimy.

Przed zakupem zaworu warto poprosić projektanta instalacji o dobór Kvs i sprawdzić, czy proponowany model posiada deklarację zgodności z normą PN-EN 1264 oraz aprobatę techniczną. Dokumenty te potwierdzają, że zawór przeszedł badania wytrzymałościowe i temperaturowe w niezależnym laboratorium.

Źródła danych i normy: PN-EN 1264-1 do 1264-5 (Ogrzewanie podłogowe wodne), katalogi techniczne producentów armatury grzewczej, dane z audytów energetycznych budynków jednorodzinnych. Więcej informacji o wymaganiach dla instalacji wodnych centralnego ogrzewania można znaleźć w serwisie Polskiego Komitetu Normalizacyjnego (www.pkn.pl) oraz w materiałach Krajowej Agencji Poszanowania Energii (www.kape.gov.pl).
