Zawór mieszający do podłogówki – jak ustawić, żeby grzało równomiernie

Zbyt gorąca podłoga w łazience, chłodny salon na piętrze i rachunki, które wyglądają, jakby ogrzewanie podłogowe działało na pełnych obrotach non stop. Brzmi znajomo? Problem prawie nigdy nie leży w samej rurze ani w kotle, tylko w brakującym lub źle ustawionym zaworze mieszającym do podłogówki, który decyduje o tym, jaka dokładnie temperatura czynnika trafia do pętli. Poniżej znajdziesz konkretne wartości, kolejność montażu, ustawienia automatyki pogodowej oraz listę błędów, które regularnie psują nawet dobraną instalację.

• Dlaczego podłogówka nie działa bez mieszacza
• Rodzaje mieszaczy do ogrzewania podłogowego
• Montaż mieszacza do podłogówki krok po kroku
• Ustawienie temperatury i automatyka pogodowa
• Checklisty: dobór, montaż i rozruch
• Kiedy wezwać fachowca

Dlaczego podłogówka nie działa bez mieszacza

Ogrzewanie podłogowe wymaga temperatury zasilania od 35°C do 45°C w zależności od izolacji budynku i projektu, natomiast kocioł na gaz, pellet czy pompę ciepła dostarcza wodę w zakresie 55-70°C. Bez regulacji ta różnica szybko niszczy zarówno komfort, jak i instalację: rury z PE-X tracą żywotność powyżej 60°C, podłoga parzy stopy, a sterowniki grzejnikowe w pokojach nie są w stanie skompensować nadmiaru ciepła.

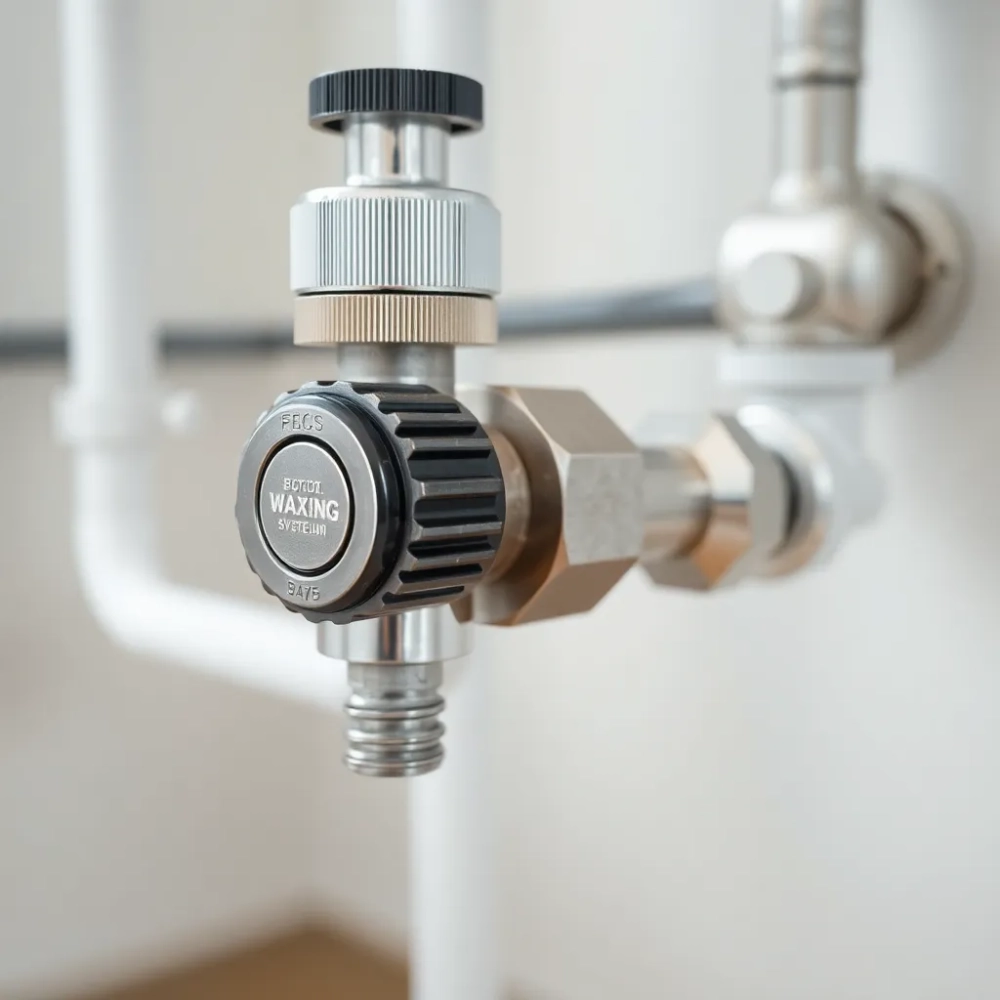

Tu właśnie pojawia się zawór mieszający do podłogówki, zwany potocznie mieszaczem. Jego zadanie to pobranie porcji gorącej wody z zasilania i porcji chłodnej z powrotu, a następnie podanie do rozdzielacza mieszanki o żądanej temperaturze. W uproszczeniu działają dwa obiegi: pierwotny (kocieł, wysoka temperatura) oraz wtórny (podłogówka, niska temperatura), a mieszacz jest łącznikiem między nimi.

W praktyce mieszacz chroni trzy rzeczy. Po pierwsze, strukturę podłogi, bo przy temperaturze powyżej 55°C żywice w klejach cementowych i wylewkach anhydrytowych zaczynają tracić wytrzymałość, a drewno oraz panele winylowe mogą się odkształcać. Po drugie, pompę obiegową, która przy dużej różnicy ciśnień między zasilaniem a powrotem pracuje z pełną mocą, zużywając niepotrzebnie prąd. Po trzecie, portfel, bo utrzymywanie 65°C w pętlach, gdy wystarczy 40°C, to różnica rzędu 20-30% w zużyciu gazu lub prądu na pompie ciepła.

W domu z dwiema kondygnacjami o powierzchni około 120 m² problem ujawnia się lawinowo. Parter ma za gorąco, bo pętle są krótkie i nagrzewają się szybciej, piętro za zimno, bo dłuższe obiegi nie dowożą wystarczającej ilości ciepła. Samo przekręcenie zaworów na rozdzielaczu niewiele daje, bo przy zbyt wysokiej temperaturze zasilania każda regulacja staje się niestabilna. W takim układzie mieszacz 3-drogowy do podłogówki to nie luksus, lecz element niezbędny do utrzymania równomiernego rozkładu temperatur.

Rodzaje mieszaczy do ogrzewania podłogowego

Na rynku dominują cztery konstrukcje, różniące się sposobem sterowania oraz zakresem automatyzacji. Każda z nich sprawdza się w innym scenariuszu, dlatego wybór warto zacząć od odpowiedzi na pytanie, czym steruje ogrzewanie i jak często zmienia się zapotrzebowanie na ciepło w ciągu doby.

Mieszacz ręczny to najtańsza opcja: koszt samego zaworu zaczyna się od około 300 zł, całość z siłownikiem termostatycznym zamyka się w 500-700 zł. Sprawdza się tam, gdzie temperatura kotła jest względnie stała, a użytkownik akceptuje ręczne korekty raz na sezon. W domach z kotłem na pellet lub węgiel, gdzie palacz i tak dogląda instalacji, taka prostota bywa zaletą.

Mieszacz z siłownikiem 3-punktowym to dziś standard w układach z kotłami gazowymi i pompami ciepła. Sterownik wysyła impuls „otwieraj" lub „zamykaj", a siłownik przesuwa trzpień zaworu krok po kroku. Czas pełnego przesterowania wynosi zazwyczaj od 60 do 180 sekund, co w zupełności wystarcza do śledzenia zmian temperatury zewnętrznej. Cena kompletu mieści się najczęściej w przedziale 800-1500 zł.

Najbardziej zaawansowane konstrukcje z sygnałem 0-10 V pozwalają regulatorowi precyzyjnie ustawić pozycję zaworu w zakresie 0-100%. To rozwiązanie dla dużych instalacji z wieloma obiegami oraz dla systemów, które mają reagować na dynamicznie zmieniające się warunki, na przykład przy ogrzewaniu podłogowym zasilanym bezpośrednio z pompy ciepła powietrze-woda, gdzie temperatura zasilania potrafi skakać o kilka stopni w ciągu godziny.

Dobierając konkretny egzemplarz, trzeba zwrócić uwagę na trzy parametry techniczne. Pierwszy to współczynnik Kv, czyli przepływ wody przez zawór przy pełnym otwarciu i spadku ciśnienia 1 bar. Dla typowej instalacji domowej o mocy 8-12 kW optymalny Kv wynosi od 2,5 do 6,3 m³/h. Drugi to średnica przyłączy, najczęściej 1" lub ¾". Trzeci to napięcie zasilania siłownika: 230 V dla prostych instalacji albo 24 V dla systemów niskonapięciowych wymaganych w łazienkach i kotłowniach z wilgocią.

Kiedy który typ wybrać, a kiedy lepiej go unikać

Mieszacz ręczny nie sprawdzi się w instalacji z pompą ciepła, bo temperatura zasilania zmienia się wraz z warunkami pogodowymi i ręczne korekty nie nadążą za dynamiką. Z kolei mieszacz z siłownikiem 0-10 V w małym domku z jednym obiegiem podłogowym to przerost formy nad treścią, bo droższy regulator i bardziej skomplikowany montaż nie przełożą się na realne oszczędności.

Montaż mieszacza do podłogówki krok po kroku

Prawidłowa kolejność elementów, patrząc od źródła ciepła, wygląda następująco: kocieł, pompa obiegowa, mieszacz, rozdzielacz podłogówki, a w pętlę wtórną wpięty jest dodatkowy obieg z własną pompą i zaworem zwrotnym. Taki układ gwarantuje, że mieszacz dostaje wodę o stabilnej temperaturze i nie jest narażony na wahania ciśnienia po stronie pierwotnej.

Czujnik temperatury zasilania montuje się na rurze za mieszaczem, w odległości co najmniej dziesięciu średnic rury od korpusu zaworu. Przy rurze o średnicy 28 mm to około 30 cm, przy 32 mm już 32 cm. Zbyt bliski montaż powoduje, że czujnik odczytuje temperaturę tuż przy gnieździe zaworu, a ta różni się od temperatury w dalszej części instalacji nawet o 2-3°C. Skutkuje to ciągłymi, niepotrzebnymi korektami ze strony regulatora i skróceniem żywotności siłownika.

Lokalizacja samego mieszacza ma znaczenie praktyczne. Najlepszym miejscem jest kotłownia, ewentualnie zabudowa podtynkowa w przedpokoju. Przy rozdzielaczy lepiej unikać montażu z trzech powodów: warunków wilgotnościowych (zwłaszcza w rozdzielaczowych szafkach podtynkowych w łazienkach), dostępności serwisowej oraz ryzyka skoków ciśnienia przy zamykaniu poszczególnych pętli.

Opisany punktowo schemat instalacji wygląda tak:

Przed pierwszym uruchomieniem instalację płucze się wodą z dodatkiem środka czyszczącego, a następnie napełnia czystą wodą i odpowietrza każdą pętlę przy rozdzielaczu. Brak odpowietrzenia potrafi zablokować przepływ w jednej lub kilku pętlach, co użytkownik odbiera jako „nierówno grzejącą podłogę", podczas gdy prawdziwa przyczyna leży w pęcherzyku powietrza.

Dobór średnicy rur warto potraktować jak mini-kalkulator. Dla powierzchni do 80 m² przy zapotrzebowaniu 60 W/m² sprawdza się rura PE-X 16×2 mm, dla 80-140 m² najczęściej wybiera się 18×2 mm, a powyżej 140 m² lepiej sięgnąć po 20×2 mm. Te wartości są zbieżne z wytycznymi normy PN-EN 1264, która opisuje projektowanie oraz obliczenia hydrauliczne wbudowanych systemów ogrzewania podłogowego.

Ustawienie temperatury i automatyka pogodowa

Ustawienie zaworu mieszającego do podłogówki zaczyna się od określenia temperatury docelowej. Dla większości instalacji mieści się ona w przedziale 35-45°C, a konkretną wartość wyznacza projekt na podstawie izolacji budynku, temperatury zewnętrznej projektowej (dla Polski zwykle -20°C) oraz wymaganej mocy grzewczej. Wartość tę wpisuje się w regulator jako tzw. temperaturę zasilania obiegu mieszanego.

W trybie automatycznym regulator porównuje temperaturę zmierzoną przez czujnik z wartością zadaną i odpowiednio przesuwa siłownik. Jeśli mieszanka jest zbyt chłodna, regulator przymyka drogę powrotu, zwiększając udział gorącej wody. Analogicznie dzieje się w drugą stronę. Taka pętla regulacji utrzymuje zadaną temperaturę z dokładnością do ±1°C, co w zupełności wystarcza do stabilnej pracy podłogówki.

Krzywa grzewcza to drugi element automatyki, który znacząco poprawia komfort. Definiuje ona, jak temperatura zasilania obiegu mieszanego ma się zmieniać w funkcji temperatury zewnętrznej. Przy -15°C regulator podnosi temperaturę mieszanki do 45°C, przy 0°C obniża ją do około 35°C, a przy +10°C utrzymuje w okolicach 25-28°C. Dzięki temu podłoga nie przegrzewa się w okresach przejściowych, a dom nie wychładza się podczas mrozów.

W praktyce ustawienia krzywej dokonuje się metodą prób i korekt w pierwszych dwóch tygodniach eksploatacji. Jeśli przy temperaturze -5°C na zewnątrz w pokoju dziennym jest 21°C, nie trzeba nic zmieniać. Gdy temperatura spada do 19°C, krzywą przesuwa się o jeden stopień w górę. Gdy w domu robi się duszno, krzywą obniża się. To żmudny proces, ale po kilku sezonach parametry stabilizują się i zazwyczaj nie wymagają już korekt.

Regulator mieszacza współpracuje też z czujnikiem temperatury zewnętrznej montowanym na północnej ścianie budynku. Unika się lokalizacji nasłonecznionych oraz miejsc osłoniętych, bo zafałszowują odczyt i powodują, że krzywa grzewcza reaguje na pozorne, a nie rzeczywiste zmiany pogody. Poprawnie umieszczony czujnik to jeden z najtańszych elementów automatyki, który potrafi obniżyć rachunki o dodatkowe 5-8% rocznie.

Checklisty: dobór, montaż i rozruch

Przed zakupem mieszacza warto przejść przez osiem punktów kontrolnych. Sprawdź, czy znana jest moc grzewcza instalacji podłogowej i czy wybrany zawór ma Kv dopasowane do przepływu obliczeniowego. Upewnij się, że średnica przyłączy odpowiada średnicy rur w kotłowni. Zweryfikuj napięcie siłownika (230 V lub 24 V) i typ sygnału sterującego, który obsługuje regulator. Dobierz czas przesterowania do dynamiki źródła ciepła, czyli 60 s dla pomp ciepła, 120-180 s dla kotłów gazowych. Sprawdź dostępność serwisową, gwarancję oraz kompletność przyłączy i uszczelek. Na koniec zaplanuj miejsce montażu z uwzględnieniem dostępu serwisowego i długości kabla do czujnika.

Podczas montażu kolejność czynności powinna wyglądać następująco. Najpierw zamontuj zawór na konsoli lub w izolacji termicznej. Następnie podłącz rury po stronie pierwotnej i wtórnej, pamiętając o właściwym oznaczeniu portów A, B, AB. Zamontuj pompę obiegową w obiegu wtórnym oraz zawór zwrotny w obiegu pierwotnym. Zainstaluj czujnik temperatury zasilania w odległości minimum dziesięciu średnic rury za zaworem. Podłącz siłownik do regulatora zgodnie ze schematem producenta i przeprowadź próbę szczelności instalacji przez 30 minut przy ciśnieniu roboczym.

Rozruch to moment, w którym weryfikuje się poprawność ustawień. Ustaw regulator na temperaturę docelową 40°C, uruchom pompę i obserwuj wskazania czujnika. Po 10-15 minutach mieszanka powinna osiągnąć zadaną wartość. Jeśli temperatura oscyluje, sprawdź, czy nie ma pęcherzy powietrza w układzie. Kiedy odczyty się ustabilizują, przejdź pętlę po pętli na rozdzielaczu, kontrolując temperaturę powrotu każdego obiegu. Różnice między najcieplejszym a najchłodniejszym obiegiem nie powinny przekraczać 3-4°C. Większe rozbieżności oznaczają konieczność ponownego zbalansowania przepływów.

Kiedy wezwać fachowca

Samodzielny dobór mieszacza ma sens w niewielkich, prostych instalacjach o jednym obiegu i znanym zapotrzebowaniu na ciepło. Wystarczy wtedy policzyć przepływ, wybrać zawór o odpowiednim Kv i zamontować go wg powyższych wytycznych. Przy systemach wielostrefowych, podłączonych do pompy ciepła lub zasilanych z kilku źródeł, samodzielne kalkulacje mogą nie wystarczyć.

Profesjonalne obliczenia hydrauliczne są potrzebne zawsze wtedy, gdy liczba pętli podłogowych przekracza 6-8, gdy dom ma więcej niż jedną kondygnację z osobnymi rozdzielaczami, albo gdy obieg mieszany współpracuje z kolektorami słonecznymi, buforem wody użytkowej i pompą ciepła jednocześnie. W takim układzie jeden źle dobrany element potrafi zdestabilizować cały układ, a skutki finansowe sięgają kilku tysięcy złotych w skali sezonu.

Koszt profesjonalnego uruchomienia instalacji z balansowaniem w domu o powierzchni 120 m² mieści się zwykle w przedziale 800-1500 zł. To wydatek, który zwraca się w ciągu pierwszego sezonu grzewczego dzięki niższemu zużyciu gazu lub prądu oraz dzięki wydłużeniu żywotności pompy i siłownika zaworu. Instrukcja obsługi regulatora mieszacza, nawet najlepiej napisana, nie zastąpi pomiaru przepływu, temperatury powrotu i sprawdzenia czasu reakcji całego układu pod obciążeniem.

Jeśli po sezonie grzewczym okazuje się, że podłoga w jednym pomieszczeniu jest wyraźnie chłodniejsza, a regulacja na rozdzielaczu nie przynosi efektu, przyczyn należy szukać poza mieszaczem. Sprawdź ciśnienie w instalacji (powinno wynosić 1,2-1,5 bar), odpowietrzniki automatyczne przy rozdzielaczu oraz stan filtrów siatkowych. W ponad 70% przypadków okazuje się, że wystarczy wyczyścić filtr i usunąć powietrze z pętli, by przywrócić równomierne grzanie bez ingerencji w ustawienia mieszacza.

Źródła danych i normy

Podstawą projektowania ogrzewania podłogowego w Polsce jest norma PN-EN 1264, obejmująca wszystkie pięć części dotyczących ogrzewania podłogowego wbudowanego w konstrukcję budynku. Obliczenia hydrauliczne, dobór średnic rur oraz zasady rozmieszczenia pętli opisuje w szczególności PN-EN 1264-3. Wytyczne dotyczące izolacji cieplnej i ograniczenia strat przez przegrodę zawiera PN-EN ISO 13370 (współczynnik przenikania ciepła podłogi). Warto też sięgnąć do Warunków Technicznych 2021 (WT 2021), które określają maksymalne dopuszczalne zapotrzebowanie na ciepło dla nowych budynków, oraz do katalogów producentów zaworów i siłowników publikowanych na ich stronach internetowych, zawierających dokładne wartości Kv, charakterystyki przepływu oraz schematy podłączeń elektrycznych.
