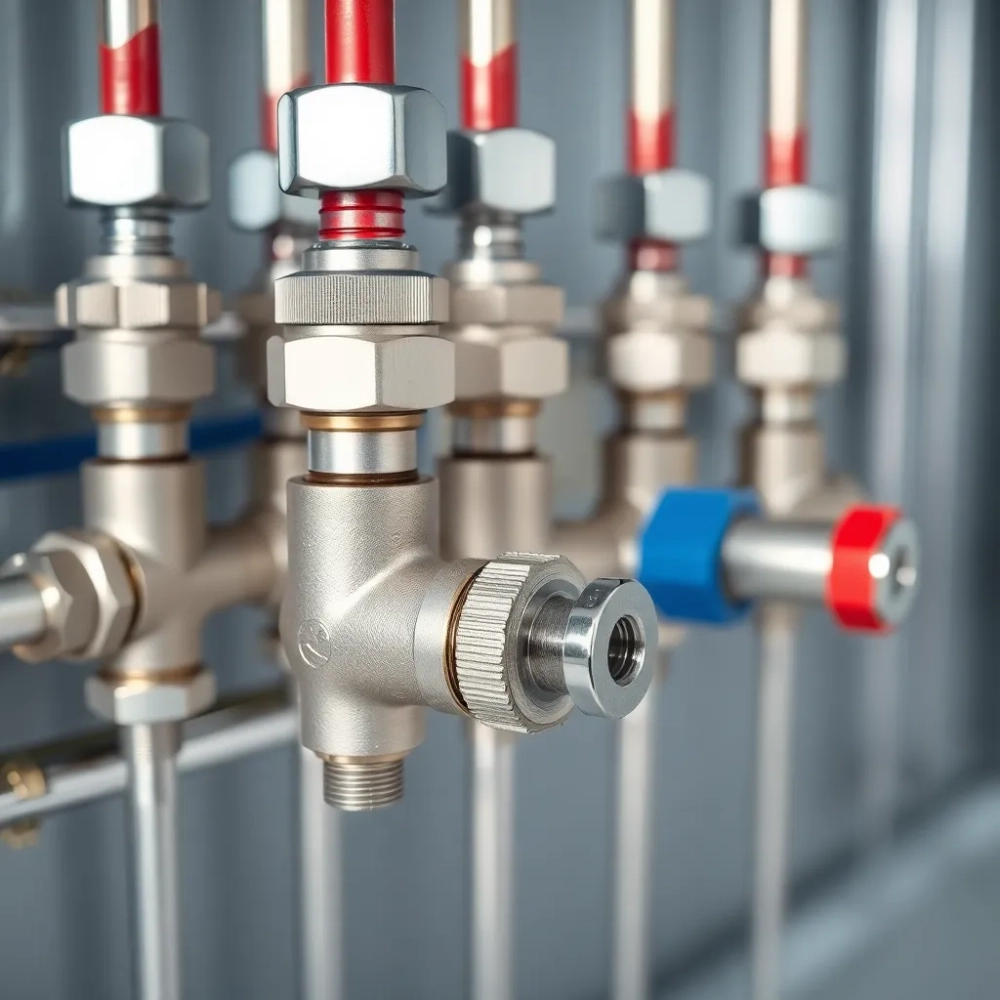

Rozdzielacz do podłogówki – jak dobrać i nie przepłacić

Rozdzielacz mosiężny czy nierdzewny który materiał wytrzyma dłużej

Wybór materiału belki to decyzja, która wpływa na bezawaryjność instalacji przez następne dwadzieścia, a czasem trzydzieści lat. Stal nierdzewna AISI 304 oraz mosiądz CW617N dominują na rynku, lecz sprawdzają się w odmiennych warunkach roboczych. Każdy z tych stopów reaguje inaczej na podwyższoną temperaturę, twardość wody i kontakt z rurami miedzianymi w obrębie kotłowni.

• Rozdzielacz mosiężny czy nierdzewny który materiał wytrzyma dłużej
• Liczba sekcji i długość pętli jak uniknąć zimnych stref
• Montaż rozdzielacza i pierwsze uruchomienie bez błędów

Mosiężne belki wytrzymują ciśnienie robocze do 16 bar i temperaturę sięgającą 110°C, co czyni je bezpiecznym wyborem przy instalacjach mieszanych, łączących podłogówkę z grzejnikami zasilanymi przez wymiennik. Niestety, przy bezpośrednim kontakcie z elementami miedzianymi w obiegu zachodzi zjawisko korozji elektrochemicznej, różnica potencjałów między metalami przekracza 300 mV, a to wystarczy, by w ciągu kilku sezonów pojawiły się mikro-nieszczelności w newralgicznych połączeniach.

Rozdzielacze ze stali nierdzewnej pracują stabilnie do 10 bar i 95°C, co w pełni pokrywa zakres typowy dla ogrzewania podłogowego. Chropowatość powierzchni wewnętrznej jest tu niższa niż w mosiądzu, dzięki czemu opory przepływu maleją średnio o 8-12%. Woda o wysokiej twardości nie powoduje odkładania się kamienia kotłowego w takim tempie jak w stopach miedziowych.

Na rynku funkcjonują też belki z tworzywa sztucznego wzmocnionego włóknem szklanym, zwykle poliamidu. Ich odporność ciśnieniowa rzadko przekracza 6 bar, a żywotność w instalacjach z wodą twardą bywa krótsza. Sprawdzają się w niewielkich układach, na przykład w łazienkowej podłogówce o powierzchni do 25 m², lecz w domach jednorodzinnych lepiej sprawdzają się rozwiązania metalowe.

Przy połączeniu mosiądzu z miedzią w jednej instalacji konieczne staje się wstawienie separatora dielectricznego lub wymuszenie, by woda trafiała najpierw na stal, potem na miedź, zgodnie z zasadą mniej szlachetnego metalu bliżej źródła. Pominięcie tej reguły kończy się punktową korozją w miejscu połączenia, zwykle w ciągu 4-6 sezonów grzewczych.

? Porada instalatora: W domach z pompą ciepła, gdzie temperatura zasilania rzadko przekracza 45°C, stal nierdzewna AISI 304 będzie optymalnym wyborem. Niższe opory hydrauliczne poprawiają współczynnik COP urządzenia, a brak ryzyka korozji elektrochemicznej upraszcza projekt.

Kiedy mosiądz pozostaje jedynym słusznym wyborem

Instalacje starego typu, zasilane kotłem na paliwo stałe, potrafią w trybie awaryjnym przekroczyć 90°C, a w obiegach otwartych ciśnienie skacze do 12-14 bar. W takich warunkach tylko mosiądz zachowuje pełną szczelność. Warto też pamiętać, że norma PN-EN 1264-4 dopuszcza oba materiały, lecz wymaga, by producent dołączył deklarację zgodności potwierdzającą parametry robocze.

Liczba sekcji i długość pętli jak uniknąć zimnych stref

Podstawowa zasada mówi: jedna sekcja rozdzielacza obsługuje jedną pętlę, czyli jedno pomieszczenie lub strefę o zbliżonym zapotrzebowaniu na ciepło. Przy rurze PEX 16×2 mm maksymalna długość obwodu wynosi 100-120 m, co przekłada się na powierzchnię 15-20 m². Po przekroczeniu tej granicy opory hydrauliczne rosną tak gwałtownie, że pompa obiegowa nie jest w stanie utrzymać projektowanego przepływu.

Długość pętli wpływa bezpośrednio na spadek ciśnienia, zgodnie z zależnością kwadratową: podwojenie długości rury czterokrotnie zwiększa stratę. Pompa o wydatku 3 m³/h i wysokości podnoszenia 6 m słupa wody poradzi sobie z pętlą 80 m, lecz przy 140 m ta sama pompa dostarczy jedynie połowę wymaganego strumienia. Skutkiem są zimne fragmenty podłogi w najdalszym fragmencie wężownicy, zwykle w narożniku pokoju.

Zasada doboru sekcji w zależności od powierzchni

W domu o powierzchni 120 m² z otwartym salonem i czterema sypialniami najczęściej projektuje się 6-8 obwodów. Salon o 35 m² wymaga zwykle dwóch pętli, bo jeden obwód obsłużyłby raptem 18 m², a reszta byłaby niedogrzana. Łazienki, choć niewielkie, często dostają własną sekcję ze względu na podwyższoną temperaturę komfortu, 24-26°C zamiast typowych 21°C w pokojach.

Maksymalny rozstaw rur w podłodze wynosi 15-20 cm. Gęstszy rozstaw, na przykład 10 cm, zwiększa moc grzewczą, ale tylko do momentu, w którym temperatura powierzchni podłogi nie przekroczy 29°C w strefach stałego pobytu, co reguluje wspomniana norma PN-EN 1264-2. Przekroczenie tego progu powoduje dyskomfort i negatywnie wpływa na krążenie krwi w stopach.

Równoważenie hydrauliczne dlaczego sam termostat nie wystarczy

Pętla o długości 60 m oddaje tyle samo ciepła co pętla 100 m, jeśli dostarczymy do niej odpowiednio mniejszy strumień wody. Bez regulacji ilościowej dłuższa pętla „kradnie" wodę krótszej, bo stawia mniejszy opór. Stąd pomieszczenia położone najbliżej rozdzielacza bywają przegrzane, a oddalone, niedogrzane. Rozwiązaniem są przepływomierze montowane na belce zasilającej, pozwalające ustawić docelowy wydatek wody na każdej pętli.

Wydatek oblicza się ze wzoru Q = (P × 0,86) / ΔT, gdzie P to zapotrzebowanie mocy w watach, a ΔT różnica temperatury wody w pętli (zwykle 5-10°C). Dla pokoju o powierzchni 18 m² i zapotrzebowaniu 100 W/m² daje to moc 1800 W i przepływ około 0,3 m³/h, czyli 5 l/min. Tyle właśnie ustawia się na przepływomierzu.

Najczęstszy błąd: Ignorowanie regulacji ilościowej. Termostaty pokojowe reagują na temperaturę powietrza, lecz nie kompensują różnic hydraulicznych. Bez przepływomierzy ustawionych zgodnie z obliczeniami, część pomieszczeń zawsze będzie chłodniejsza, niezależnie od jakości sterowania.

Montaż rozdzielacza i pierwsze uruchomienie bez błędów

Lokalizacja rozdzielacza wpływa na prostotę obsługi i koszty instalacji. Najczęściej montuje się go w szafce podtynkowej o wymiarach minimum 60 × 80 cm, w korytarzu lub w kotłowni. Odległość od rozdzielacza do najdalszej pętli nie powinna przekraczać 80 m, bo powyżej tej wartości opory hydrauliczne zaczynają nieproporcjonalnie rosnąć, wymuszając montaż pompy o wyższym wydatku.

Szafka natynkowa sprawdza się w starszych domach, gdzie kucie ścian byłoby kłopotliwe. W nowym budownictwie podtynkowa wersja wygląda estetyczniej i nie zabiera miejsca w wąskim przedpokoju. Głębokość szafki wynika z rozmiaru belki i zapasu na gięcie rur, zwykle 12-15 cm przy rozdzielaczu 8-sekcyjnym.

Co powinno znaleźć się w komplecie

Solidny rozdzielacz do podłogówki zawiera belkę zasilającą z zaworami regulacyjnymi lub przepływomierzami, belkę powrotną z wkładkami termostatycznymi lub siłownikami, zawory odpowietrzające automatyczne na obu końcach, spusty do napełniania i opróżniania instalacji oraz uchwyty montażowe z możliwością regulacji wysokości. Końcówki eurokonus 3/4" pozwalają podłączyć rury PEX 16, 17 i 20 mm bez dodatkowych adapterów.

Średnica przyłącza zależy od liczby sekcji. Belka z 1" obsłuży do 8 obwodów, powyżej tej liczby wskazane jest 1¼" dla zmniejszenia prędkości przepływu wody. Zbyt wysoka prędkość, powyżej 1,5 m/s, generuje szumy i przyspiesza erozję materiału w wewnętrznych kanałach.

Pięcioetapowe pierwsze uruchomienie

• Etap 1 Płukanie. Napełnij instalację wodą pod ciśnieniem 3-4 bar i przepłucz każdą pętlę osobno przez 10-15 minut, aż woda stanie się czysta. Resztki montażowe i smary muszą opuścić rury przed rozruchem pompy.
• Etap 2 Odpowietrzanie. Otwórz zawory automatyczne na obu końcach rozdzielacza i pozwól powietrzu wydostać się z najwyższych punktów. Powtórz procedurę po 24 godzinach pracy.
• Etap 3 Regulacja przepływomierzy. Ustaw docelowe wartości zgodnie z obliczeniami. Pomiar kontrolny wykonaj po 48 godzinach, bo temperatura wody wpływa na lepkość i tym samym na odczyt.
• Etap 4 Próba ciśnieniowa. Podnieś ciśnienie do 6 bar i obserwuj instalację przez godzinę. Spadek o więcej niż 0,2 bar sygnalizuje nieszczelność.
• Etap 5 Rozruch grzewczy. Ustaw temperaturę zasilania na 30°C i podnoś ją stopniowo o 5°C co 24 godziny, aż osiągniesz wartość projektową. Nagłe grzanie pętli grozi pęknięciem posadzki w pobliżu dylatacji.

? Porada instalatora: Tanie rozdzielacze sprowadzane z rynków azjatyckich potrafią mieć mosiądz o obniżonej zawartości miedzi, poniżej 57% zamiast wymaganych 59-63%. Skład stopu powinien być potwierdzony w deklaracji zgodności lub certyfikacie producenta. Brak dokumentów to sygnał ostrzegawczy.

Budżet dla typowego domu

W domu o powierzchni 150 m² rozdzielacz 8-sekcyjny ze stali nierdzewnej, wraz z szafką podtynkową i kompletem siłowników termoelektrycznych, kosztuje orientacyjnie 1500-2200 zł. Tańsza wersja mosiężna to wydatek rzędu 1200-1800 zł. W obu przypadkach cena obejmuje już osprzęt montażowy, choć siłowniki i termostaty pokojowe trzeba zazwyczaj dokupić osobno, co podnosi całość o 400-900 zł w zależności od stopnia automatyki.

Systemy regulacji od ręcznej po smart

Najprostszy układ z zaworami ręcznymi na belce powrotnej pozwala balansować hydraulicznie instalację, lecz nie reaguje na zmiany pogody ani obecność domowników. Regulacja termostatyczna z siłownikami i termostatami pokojowymi obniża temperaturę w pustych pokojach, dając oszczędności rzędu 15-20%. Pełna automatyka pogodowa z czujnikiem temperatury zewnętrznej koryguje krzywą grzewczą na podstawie warunków atmosferycznych, a systemy smart pozwalają zdalnie zmieniać nastawy przez aplikację, integrować ogrzewanie z fotowoltaiką i zarządzać strefami według harmonogramu tygodniowego.

Wybór pomiędzy tymi wariantami zależy od wielkości budynku i trybu życia domowników. W domu, gdzie przez większość dnia nikogo nie ma, termostaty pokojowe z kilkoma siłownikami zwrócą się w ciągu trzech, czterech sezonów. W budynku z pompą ciepła warto od razu inwestować w regulację pogodową, bo niska bezwładność podłogówki sprawia, że reakcja na zmianę temperatury zewnętrznej musi być szybka i precyzyjna.

Podczas pierwszego uruchomienia wielu instalatorów popełnia błąd polegający na otwarciu wszystkich przepływomierzy na maksimum. Taki montaż „na oko" skutkuje wspomnianymi wcześniej zimnymi strefami w oddalonych pokojach. Prawidłowe podejście wymaga wcześniejszego obliczenia strumienia wody dla każdej pętli i ustawienia wartości zgodnie z projektem.

Podłogówka to system o dużej bezwładności, lecz przy właściwym doborze rozdzielacza reaguje stabilnie i przewidywalnie. Wybór materiału, liczby sekcji, średnicy przyłączy i sposobu regulacji przesądza o tym, czy instalacja będzie cicha, równomierna i oszczędna, czy też zacznie generować problemy już po pierwszej zimie.

Przygotuj projekt instalacji z obliczeniami hydraulicznymi, skonsultuj go z doświadczonym instalatorem, dobierz liczbę sekcji z marginesem jednej lub dwóch na przyszłe rozbudowy, zdecyduj o materiale belki na podstawie temperatury roboczej i obecności miedzi w układzie, zweryfikuj średnice przyłączy pod kątem liczby pętli, wybierz wyposażenie zgodne z normą PN-EN 1264, zaplanuj lokalizację szafki z dostępem do obsługi i odpowietrzania, ustal budżet uwzględniający osprzęt automatyki, a na koniec sprawdź certyfikaty producenta i deklarację zgodności.

Źródła danych i normy: PN-EN 1264-1:2012 Ogrzewanie podłogowe wodne Definicje i symbole; PN-EN 1264-2:2013 Ogrzewanie podłogowe wodne Metody obliczania mocy cieplnej; PN-EN 1264-4:2010 Ogrzewanie podłogowe wodne Instalowanie; dane cenowe oparte na analizie rynku dystrybutorów instalacyjnych w Polsce w okresie 2024-2025. Strona internetowa PKN: www.pkn.pl.
