Jak zamontować panele fotowoltaiczne krok po kroku w 2025 roku

Marzy Ci się niezależność energetyczna i obniżenie rachunków za prąd? Fantastycznie, ale zanim wskoczysz na dach z wiertarką, musisz wiedzieć, jak zamontować panele fotowoltaiczne. Krótko mówiąc, sprowadza się to do dokładnego przestrzegania kluczowych etapów montażu. Od solidnego planowania, przez budowę konstrukcji, fizyczny montaż modułów, precyzyjne połączenia elektryczne, aż po finalną instalację inwertera – każdy krok wymaga uwagi i wiedzy technicznej, ale efekt końcowy to własne, czyste źródło prądu na lata. To proces wymagający zaangażowania, ale niewątpliwie satysfakcjonujący, dostępny dla każdego, kto podejdzie do tematu metodycznie i bez pośpiechu.

Różne analizy rynkowe oraz raporty z realizacji projektów instalacyjnych wskazują na kluczowe czynniki wpływające na powodzenie samodzielnego montażu. Poniższe dane, zebrane z różnych źródeł, prezentują perspektywę czasu i potencjalnych wyzwań związanych z typową instalacją o mocy około 8 kWp w warunkach mieszkalnych, uwzględniając zarówno systemy dachowe, jak i gruntowe.

Te zbiorcze dane rzucają światło na kluczowe punkty, które wymagają szczególnej uwagi podczas każdego etapu instalacji PV. Z tabeli wynika jasno, że planowanie i precyzja na etapie fizycznego montażu konstrukcji oraz wykonania połączeń elektrycznych są równie ważne, co wybór samych komponentów. W kolejnych rozdziałach zagłębimy się w specyfikę każdego z tych etapów, dostarczając szczegółowych informacji, które pomogą uniknąć typowych pułapek i zbudować system działający efektywnie i bezpiecznie przez lata. Skupimy się na konkretnych działaniach, narzędziach i parametrach, które decydują o sukcesie całego przedsięwzięcia, rozwiewając mity i podając praktyczne wskazówki w eksperckim, ale przystępnym tonie. Pamiętaj, że diabeł tkwi w szczegółach – a w przypadku fotowoltaiki, detale elektryczne i konstrukcyjne mają fundamentalne znaczenie.

Wybór i Instalacja Konstrukcji Montażowej dla Paneli PV

Decydując się na montaż paneli fotowoltaicznych na swojej posesji, pierwszy kluczowy krok to ustalenie, gdzie i na jakiej konstrukcji zostaną one posadowione. Często dominuje wizja modułów na dachu, jednak instalacje gruntowe cieszą się równie dużą, a w niektórych przypadkach nawet większą popularnością, oferując swobodę konfiguracji i ułatwiony dostęp do systemu.

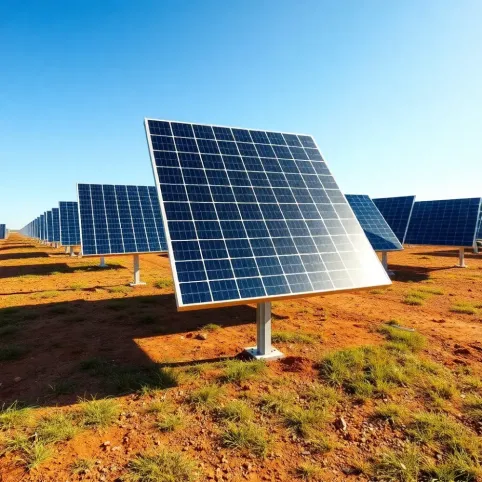

Kwestia montażu paneli fotowoltaicznych na gruncie – co trzeba wiedzieć? Przede wszystkim lokalizacja ma znaczenie fundamentalne. Teren powinien być jak najmniej zacieniony przez większą część dnia, a także łatwo dostępny w celach instalacyjnych i późniejszej konserwacji. Równie ważna jest analiza podłoża; jej wyniki determinują rodzaj konstrukcji i metody posadowienia.

Istnieją głównie dwa typy konstrukcji gruntowych: balastowe i wbijane/wkręcane. Konstrukcje balastowe, obciążane bloczkami betonowymi (często o masie od kilkudziesięciu do kilkuset kilogramów na punkt podparcia w zależności od strefy wiatrowej i śniegowej), są stosowane tam, gdzie nie chcemy lub nie możemy naruszać struktury podłoża, na przykład na dachach płaskich czy terenach objętych ochroną, choć w przypadku gruntu nieinwazyjność nie jest tak kluczowa jak stabilność. Wymagają jednak stosunkowo równego i nośnego terenu, zdolnego utrzymać ciężar balastu bez osiadania.

Konstrukcje wbijane lub wkręcane, wykorzystujące pale, szyny wbijane w grunt, lub śruby gruntowe, zapewniają solidne połączenie z podłożem i są często lepszym wyborem na terenach o większym spadku lub z problemami z nośnością wierzchnich warstw gleby. Głębokość posadowienia (od 1 metra do nawet 3 metrów lub więcej) zależy od lokalnych warunków glebowych, poziomu wód gruntowych, głębokości przemarzania gruntu oraz obciążeń wiatrowych i śniegowych. To tutaj przydaje się geotechnik – niby zbędny koszt, a może oszczędzić kupę kłopotów, nie mówiąc już o tym, że struktura powinna stać na "pewnym" gruncie.

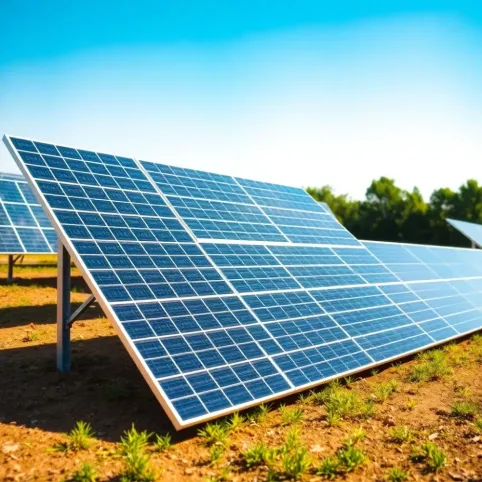

Projektowanie konstrukcji gruntowej musi uwzględniać optymalny kąt nachylenia i orientację paneli w celu maksymalizacji produkcji energii w ciągu roku. W Polsce najczęściej stosuje się orientację południową z nachyleniem modułów w zakresie 30-40 stopni względem poziomu. Jednak dokładny kąt można zoptymalizować pod kątem specyficznych celów – np. większa produkcja wiosną/jesienią dla domów ogrzewanych pompami ciepła (niższy kąt), czy maksymalna produkcja letnia (wyższy kąt).

Równie istotne jest zachowanie odpowiednich odstępów między rzędami paneli na gruncie, aby uniknąć wzajemnego zacieniania. Odstęp ten (często zwany "pitch") zależy od kąta nachylenia modułów i szerokości geograficznej. Dla standardowego modułu o wysokości około 1 metra i nachyleniu 35 stopni, odstęp może wynosić od 2,5 do 4 metrów, aby zapewnić, że tylny rząd nie będzie zacieniony przez przedni w kluczowych godzinach produkcji energii.

Materiał, z którego wykonana jest solidna konstrukcja wsporcza, również ma znaczenie dla jej trwałości. Aluminium jest lekkie, odporne na korozję i łatwe w obróbce, często stosowane w mniejszych systemach lub tam, gdzie waga jest kluczowa. Stal galwanizowana, choć cięższa, jest wytrzymalsza mechanicznie i często wybierana do większych, komercyjnych instalacji gruntowych ze względu na lepszy stosunek wytrzymałości do ceny. Odporność na korozję obu materiałów w warunkach zewnętrznych jest z reguły wystarczająca dla planowanej 25-30 letniej żywotności instalacji, pod warunkiem odpowiedniej jakości wykonania i galwanizacji/anodyzacji.

Instalacja konstrukcji zaczyna się od dokładnego wytyczenia punktów posadowienia. Na dużych obszarach może to wymagać użycia geodezyjnego sprzętu GPS, na mniejszych wystarczy dobra miarka i poziomica laserowa lub sznurkowa. Precyzja w tej fazie jest krytyczna, ponieważ wszelkie błędy w osiach czy poziomach przełożą się na problemy z montażem modułów.

Dla konstrukcji wbijanych lub wkręcanych, kluczowe jest równomierne zagłębianie pali lub śrub gruntowych z zachowaniem pionu. Narzędzia do wbijania lub wkręcania śrub bywają specjalistyczne i ich wypożyczenie może być sensownym rozwiązaniem. Nieprawidłowo osadzone elementy konstrukcyjne mogą prowadzić do jej odkształceń lub niestabilności, szczególnie pod obciążeniem wiatrowym czy śnieżnym.

W przypadku konstrukcji balastowych, przygotowanie podłoża pod bloczki jest równie ważne. Grunt powinien być wyrównany i utwardzony w punktach obciążenia, często stosuje się warstwę tłucznia lub piasku, aby rozłożyć ciężar i zapobiec osiadaniu bloczków. Ich układanie musi być precyzyjne, zgodnie z planem, gdyż każdy bloczek stanowi fundament pod segment konstrukcji.

Po posadowieniu pionowych słupów (pal, śrub, słupków balastowych), montuje się do nich elementy poprzeczne – belki nośne lub rury, a następnie podłużne szyny, do których bezpośrednio mocuje się panele. Wszystkie połączenia śrubowe powinny być wykonywane z użyciem klucza dynamometrycznego, zapewniając odpowiedni moment dokręcenia (np. dla śrub M8 moment dokręcenia często mieści się w zakresie 15-20 Nm, ale zawsze trzeba sprawdzić specyfikację producenta), by połączenie było trwałe, a jednocześnie nie doszło do uszkodzenia elementów, co niestety w "pośpiechu" się zdarza, oj zdarza. Za mocno – uszkodzenie gwintu/elementu, za słabo – wibracje i poluzowanie.

Przykładowo, instalacja na trudnym terenie gliniastym po obfitych deszczach może wymagać zastosowania dłuższych śrub gruntowych niż pierwotnie zakładano w projekcie opartym o badanie "na sucho". Albo, co gorsza, lekceważenie nośności gruntu pod balastem może skończyć się lekkim "nurkowaniem" części rzędów paneli po pierwszej zimie, co burzy cały system. To nie jest scenariusz science fiction, to twarda rzeczywistość, kiedy oszczędzamy na badaniach lub po prostu lekceważymy zalecenia.

Bardzo ważne jest również właściwe przygotowanie terenu pod instalację gruntową. Usunięcie roślinności, wyrównanie powierzchni (jeśli to konieczne), zapewnienie dostępu dla cięższego sprzętu, jeśli jest potrzebny – to wszystko ma wpływ na płynność prac instalacyjnych i ostateczny koszt. Czasem lepiej poświęcić dzień lub dwa na gruntowne przygotowania, niż borykać się z przeszkodami przez resztę procesu montażu.

Systemy gruntowe często oferują łatwiejsze zarządzanie okablowaniem. Kable DC od paneli można prowadzić bezpośrednio pod ziemią (w odpowiednich rurach ochronnych), co chroni je przed uszkodzeniami mechanicznymi i promieniowaniem UV. Trasy kablowe wymagają przemyślenia już na etapie projektowania konstrukcji, tak by zapewnić minimalne długości i unikać zbędnych załamań, co optymalizuje pracę systemu.

Dodatkowo, konstrukcje gruntowe ułatwiają późniejsze prace konserwacyjne czy czyszczenie paneli, ponieważ dostęp do nich jest prosty i nie wymaga pracy na wysokości. To może być znaczący argument, szczególnie dla starszych osób lub tych, które nie czują się komfortowo na dachu.

Pamiętajmy również o estetyce – choć to instalacja przemysłowa, może wpasować się w krajobraz. Wysokość konstrukcji, jej kolorystyka, sposób poprowadzenia ogrodzenia (jeśli jest konieczne dla bezpieczeństwa) – to elementy, które można i warto przemyśleć, by system był nie tylko efektywny, ale i wizualnie akceptowalny. Z drugiej strony, jeśli panele mają "zniknąć" w tle, odpowiednie tło (krzewy, drzewa, byle nie zacieniały!) może pomóc.

Podsumowując ten etap: przygotowanie terenu pod instalację gruntową i staranny montaż samej konstrukcji to fundamenty całej instalacji fotowoltaicznej. Inwestycja czasu i zasobów w tym miejscu procentuje stabilnością, trwałością i bezpieczeństwem całego systemu przez lata. Nie jest to etap, na którym warto iść na skróty – każda oszczędność na materiale, badaniach czy precyzji może zemścić się w przyszłości, często w sposób kosztowny.

Fizyczny Montaż Paneli Fotowoltaicznych na Konstrukcji

Po solidnym przygotowaniu i zainstalowaniu konstrukcji montażowej, czy to na dachu, czy na gruncie, przychodzi czas na najprzyjemniejszy wizualnie etap: układanie czarnych lub niebieskich prostokątów, które zaczną zamieniać słońce w prąd. Ten proces, czyli fizyczny montaż paneli fotowoltaicznych na konstrukcji, wymaga precyzji, cierpliwości i, co najważniejsze, rygorystycznego przestrzegania zasad bezpieczeństwa, zwłaszcza przy pracy na wysokości.

Zacznijmy od bezpieczeństwa. Jeśli montaż odbywa się na dachu, bezwzględnie konieczne jest zastosowanie odpowiednich środków ochrony zbiorowej i indywidualnej. Barierki ochronne na krawędziach dachu, siatki bezpieczeństwa pod spodem, a dla każdej osoby pracującej na wysokości – szelki bezpieczeństwa, amortyzatory i punkty asekuracyjne. Nigdy, przenigdy nie lekceważcie tego elementu; upadek z dachu to nie jest "studium przypadku" z dobrym zakończeniem.

Kiedy bezpieczeństwo jest zabezpieczone, można przystąpić do właściwego montażu modułów. Panele transportuje się zazwyczaj na paletach, są ciężkie (standardowy panel waży około 20-25 kg) i nieporęczne. Do przenoszenia modułów w miejsce montażu zazwyczaj potrzebne są dwie osoby. Panelów nie powinno się opierać na rogach ani stawać na ramie – nacisk na szyby lub delikatne krawędzie modułu może spowodować mikropęknięcia w ogniwach, niewidoczne gołym okiem, ale obniżające sprawność modułu lub prowadzące do przyszłych awarii.

Układanie paneli na konstrukcji zazwyczaj rozpoczyna się od dolnego rzędu lub od wyznaczonego punktu odniesienia (np. od krawędzi dachu lub krańca konstrukcji gruntowej). W przypadku instalacji dachowych, kluczowa jest kwestia paneli fotowoltaicznych od krawędzi dachu. Normy przeciwpożarowe oraz aerodynamiczne (dotyczące obciążenia wiatrem, szczególnie w strefach brzegowych i narożnych dachu) często narzucają minimalne odległości. Zazwyczaj jest to około 1-1.5 metra od kalenicy, okapu i bocznych krawędzi dachu. Te "strefy brzegowe" charakteryzują się wyższymi siłami ssącymi wiatru, co wymaga dodatkowych lub mocniejszych uchwytów montażowych lub wręcz pozostawienia tych obszarów wolnych od modułów. To jak strefa buforowa - nie zawsze widać jej sens, dopóki nie nadejdzie orkan.

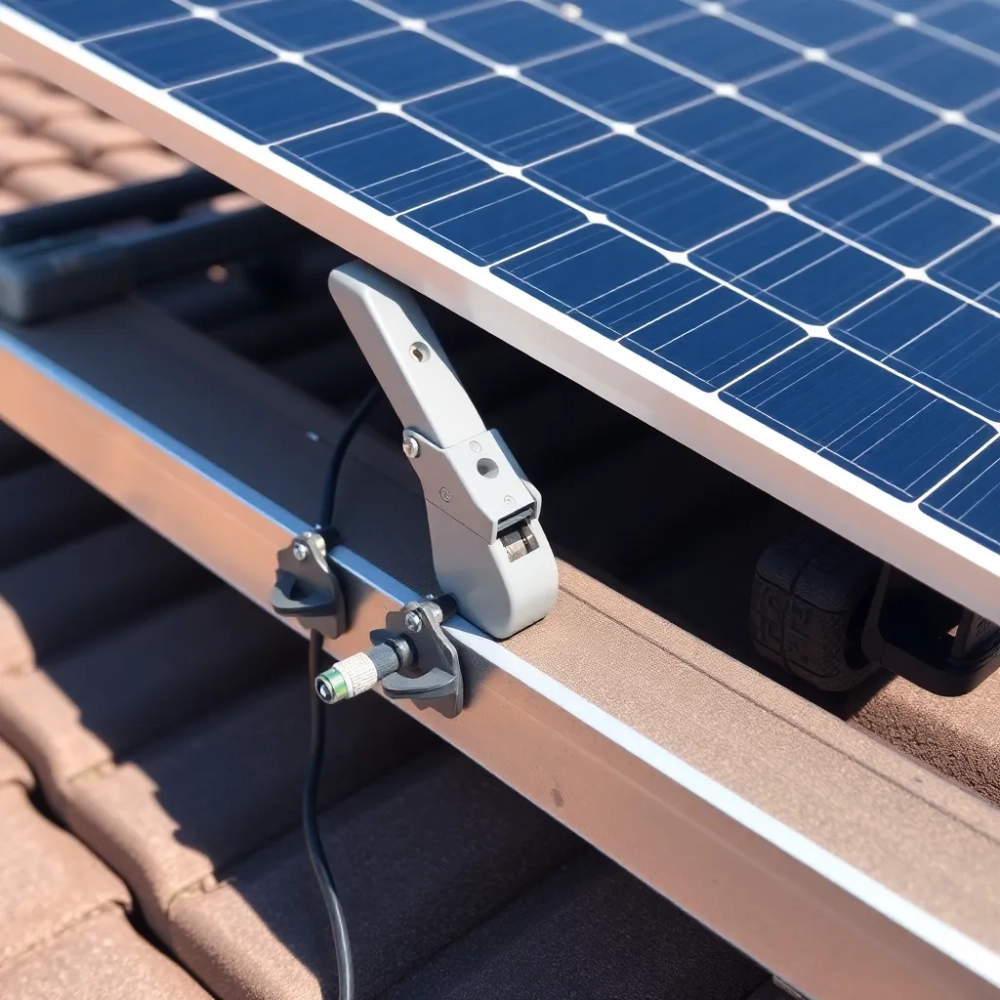

Montaż mechaniczny modułów do szyn konstrukcji odbywa się za pomocą specjalnych klem (zacisków). Używamy klem końcowych (end-clamps) na początku i końcu każdego rzędu oraz klem środkowych (mid-clamps) między panelami. Kluczowe jest użycie odpowiednich klem dedykowanych do grubości ram konkretnych paneli (zazwyczaj 30-40 mm) oraz kompatybilnych z danym systemem szynowym. Mieszanie elementów od różnych producentów, choć kuszące finansowo, może prowadzić do niezgodności wymiarowej, problemów ze stabilnością, a w najgorszym przypadku do utraty gwarancji na system konstrukcyjny lub nawet panele.

Każdą klemę dokręca się do szyny śrubą, która musi być dokręcona z precyzyjnie określonym momentem obrotowym. Wartość tego momentu (np. 5-8 Nm dla typowych klem) podana jest w instrukcji producenta systemu montażowego i instrukcji montażu panelu. Bezpieczne mocowanie modułów jest absolutnie krytyczne; niedokręcone klemy to ryzyko poluzowania panelu przez wiatr, przedokręcone to ryzyko uszkodzenia ramy panelu lub szyny. Tu nie ma miejsca na zgadywanie czy "dokręcam na czuja". Klucz dynamometryczny jest narzędziem obowiązkowym na tym etapie.

Podczas układania paneli, warto korzystać z linii pomocniczych wyznaczonych sznurkiem traserskim lub laserem. Pomaga to zachować idealną liniowość rzędów paneli, co nie tylko wygląda estetycznie, ale także ułatwia zarządzanie okablowaniem i przyszłą rozbudowę systemu (choć kto by myślał o rozbudowie na etapie montażu, prawda?). Kwestia paneli fotowoltaicznych od krawędzi dachu to nie tylko odległość, ale i wytyczenie linii równoległych do krawędzi, co ułatwia precyzyjne rozmieszczenie klem i szyn.

Pod każdym panelem montowanym na dachu, pod szyną i śrubą przechodzącą przez poszycie, bezwzględnie MUSI znaleźć się element uszczelniający – dedykowana "dachówka" lub fartuch z kołnierzem dopasowany do typu pokrycia dachowego (dachówka ceramiczna, blachodachówka, blacha trapezowa, papa/membrana). Pominięcie lub niewłaściwe zainstalowanie uszczelnień to niemal pewna droga do przecieków w przyszłości, co podważa sens całej inwestycji. "Nie ma co przesadzać z tymi uszczelkami..." – powiedział ktoś kiedyś i pewnie już płacze remontując sufit.

Planując rozmieszczenie paneli, trzeba wziąć pod uwagę także rozmieszczenie skrzynek przyłączeniowych (jeśli panele ich posiadają, co jest coraz rzadsze w nowych modułach) oraz, co ważniejsze, sposób poprowadzenia przewodów DC. Kable powinny być prowadzone w sposób uporządkowany, zabezpieczone przed uszkodzeniami mechanicznymi i wibracjami, np. za pomocą dedykowanych klipsów kablowych mocowanych do ramy paneli lub konstrukcji. Zbyt luźne kable mogą wibrować na wietrze, ocierając się o ostre krawędzie i w końcu uszkodzić izolację, co stanowi poważne zagrożenie pożarowe.

Planowanie rozmieszczenia paneli musi uwzględniać wszelkie przeszkody i zacienienia. Komin, wywietrznik, drzewo czy nawet słup energetyczny w pobliżu mogą rzucać cień, znacząco obniżając produkcję energii z części lub całego systemu, zwłaszcza w przypadku falowników stringowych. Precyzyjne unikanie obszarów cienia lub zastosowanie optymalizatorów mocy na panelach znajdujących się w ryzykowanych strefach (więcej o tym w kolejnym rozdziale) to klucz do maksymalnego uzysku energetycznego.

Montując panele, zwróć uwagę na orientację połączeń elektrycznych (skrzynki przyłączeniowe/kable wychodzące). Panele powinny być ułożone tak, aby połączenia między nimi (DC) były jak najkrótsze i łatwe do wykonania. Zazwyczaj kable wychodzą z tylnej strony paneli w jednym rogu; warto tak układać panele w rzędach, by kable sąsiadujących modułów "spotykały się" w pobliżu, gotowe do połączenia za pomocą złączek MC4.

Zwróć uwagę na wentylację pod panelami. Panele pracują mniej wydajnie w wysokich temperaturach. Minimalny odstęp między panelem a powierzchnią dachu/gruntu (zazwyczaj kilka centymetrów, zapewniany przez szyny montażowe) pozwala na cyrkulację powietrza i odprowadzanie ciepła, co podnosi efektywność pracy modułów, zwłaszcza w upalne dni. Panele na styku z gorącą powierzchnią, np. na płaskim dachu bezpośrednio na papie, będą miały wyższą temperaturę i niższą sprawność w szczycie lata.

Upewnij się, że wszystkie panele w danym ciągu (stringu) lub sekcji optymalizatorów są identycznego typu i mocy (jeśli to możliwe), chyba że zastosowany inwerter lub optymalizatory są specjalnie zaprojektowane do pracy z modułami o różnej charakterystyce (więcej o tym dalej!). Mieszanie paneli może prowadzić do problemów ze zgodnością i strat wydajności, często ograniczając produkcję całej sekcji do poziomu najsłabszego modułu – co bywa bolesnym ciosem dla portfela.

Po fizycznym przykręceniu paneli, należy dokonać wstępnej kontroli wizualnej. Czy wszystkie panele leżą równo? Czy klemy są odpowiednio ustawione i dokręcone (sprawdzić wyrywkowo kluczem dynamometrycznym)? Czy okablowanie jest poprowadzone w sposób uporządkowany i zabezpieczone? Czy uszczelnienia na dachu wyglądają na solidne i poprawnie zainstalowane? To ostatni moment na skorygowanie drobnych błędów, zanim przejdziemy do elektryki.

Pamiętaj, że montaż paneli to nie wyścigi. Tempo pracy powinno być dyktowane precyzją i bezpieczeństwem. Lepsza instalacja zrealizowana o dzień czy dwa dłużej, niż pośpieszny montaż, który doprowadzi do problemów w przyszłości – czy to strukturalnych, czy elektrycznych. Ten etap to materializacja projektu; jej jakość zależy od dbałości o szczegóły i rzemieślniczej precyzji.

Wykonywanie Połączeń Elektrycznych Systemu Fotowoltaicznego DC i AC

Fizyczny montaż paneli to dopiero połowa drogi. Serce systemu bije w jego okablowaniu i połączeniach elektrycznych – stronie DC (prąd stały, między panelami a inwerterem lub optymalizatorami) i stronie AC (prąd przemienny, między inwerterem a siecią elektryczną domu/operatora). To etap wymagający wiedzy elektrycznej, ostrożności i stosowania specyficznych dla fotowoltaiki komponentów i technik. Można powiedzieć, że to trochę jak krążenie krwi w organizmie – wszystko musi być połączone we właściwy sposób, żeby "ciało" działało.

Na stronie DC pracujemy z prądem stałym o potencjalnie wysokim napięciu. Napięcie w jednym panelu to zazwyczaj około 30-40V, ale w ciągu (stringu) połączonym szeregowo kilkunastu czy dwudziestu paneli napięcie sumuje się, osiągając 400-800VDC, a w większych instalacjach nawet ponad 1000VDC. Taki prąd jest niebezpieczny, nie można go "wyłączyć" w prosty sposób (dopóki świeci słońce, panele generują napięcie!), a jego oddziaływanie na organizm jest inne niż prądu przemiennego, często bardziej niebezpieczne dla serca. Dlatego prace DC powinno wykonywać się najlepiej przy braku słońca lub po zakryciu paneli nieprzepuszczającym światła materiałem.

Do łączenia paneli między sobą oraz prowadzenia przewodów DC stosuje się specjalistyczne okablowanie i konektory. Standardem branżowym stały się konektory MC4. Dlaczego MC4? Bo są zaprojektowane specjalnie do zastosowań fotowoltaicznych – są odporne na promieniowanie UV (co jest krytyczne dla elementów eksploatowanych na słońcu przez dziesiątki lat!), mają wysoki stopień ochrony przed wnikaniem pyłu i wody (IP67/IP68) oraz posiadają mechanizm blokujący, zapobiegający przypadkowemu rozłączeniu. To proste i genialne rozwiązanie, o ile używa się go prawidłowo.

Poprawne zaciśnięcie konektorów MC4 (oraz ewentualnie ich zamienników, ale o tym za chwilę) wymaga specjalistycznego narzędzia do zaciskania (crimper). Nie można tego robić kombinerkami czy innym improwizowanym narzędziem! Goły przewód fotowoltaiczny (kabel DC o podwójnej izolacji i przekroju np. 4mm² lub 6mm², odporny na UV i wysokie temperatury) wsuwa się do metalowej tulejki konektora, a następnie zaciska crimperem w sposób zapewniający trwałe i niskorezystancyjne połączenie. Następnie tulejkę umieszcza się w plastikowej obudowie konektora, a dławik uszczelnia się i dokręca, zapewniając wodoodporność.

Błędy przy zaciskaniu MC4 to proszenie się o kłopoty. Słabe połączenie to przegrzewanie punktu styku, potencjalnie prowadzące do pożaru. Uszkodzona izolacja to ryzyko zwarcia łukowego – niezwykle niebezpiecznego w przypadku prądu stałego o wysokim napięciu, ponieważ łuk trudniej "zgasić" niż w przypadku prądu zmiennego. Przestrzegam – nie oszczędzaj na dobrym crimperze i naucz się nim posługiwać. Albo zleć to elektrykowi z doświadczeniem w PV.

Kwestia MC4 i zamienników jest delikatna. Choć istnieją inne typy złączek PV na rynku i niektórzy producenci paneli stosują własne rozwiązania (np. HCB4, EVO2), najlepszą praktyką jest używanie złączek MC4 tego samego producenta i typu w całym systemie. Mieszanie złączek MC4 różnych producentów (nawet jeśli "pasują" fizycznie) jest wysoce niewskazane, ponieważ mogą występować różnice w tolerancjach wymiarowych i materiałach, co pogarsza jakość połączenia, zwiększa ryzyko przegrzewania i stanowi naruszenie norm bezpieczeństwa oraz potencjalną przyczynę odmowy wypłaty odszkodowania w razie pożaru. Jeśli panele są wyposażone w niestandardowe złączki, należy użyć dedykowanych adapterów lub odpowiednich, certyfikowanych konektorów od producenta systemu. Nie warto ryzykować pożarem, by zaoszczędzić parę złotych na "zamiennikach" bez atestów.

Bezpieczne połączenia elektryczne MC4 są kluczowe dla niezawodności i bezpieczeństwa całej instalacji. Każde zaciśnięcie powinno być solidne, a po połączeniu modułów w stringi, złączki powinny być zabezpieczone przed kontaktem z wodą i uszkodzeniami mechanicznymi, np. poprzez odpowiednie ułożenie i spięcie opaskami kablowymi.

Przy planowaniu okablowania DC, stajemy przed dylematem: falownik czy optymalizatory? Systemy z samym falownikiem stringowym są prostsze i tańsze, gdy wszystkie panele w stringu mają te same warunki pracy – brak cienia, ta sama orientacja, te same moduły. Jednakże, gdy na części instalacji występuje zacienienie (komin, drzewo) lub gdy panele mają różną orientację/kąt nachylenia, lub gdy zdecydowaliśmy się na łączenie paneli o różnej mocy (choć to generalnie niewskazane w stringu!), system z samym falownikiem stringowym będzie mocno cierpiał.

W przypadku łączenia paneli o różnej mocy lub w warunkach z częściowym zacienieniem, falownik czy optymalizatory przestaje być dylematem, a staje się koniecznością wyboru rozwiązania poprawiającego sytuację. Panele w szeregowym stringu działają jak łańcuch – najsłabsze ogniwo (panel o najniższym prądzie) ogranicza prąd całego stringu. Moduł o niższej mocy (lub zacieniony moduł tego samego typu) będzie miał niższy prąd roboczy, redukując produkcję wszystkich paneli w tym stringu, często o wartość nieproporcjonalnie dużą w stosunku do "straty" z pojedynczego panelu.

Rozwiązaniem problemu łączenie paneli o różnej mocy i strat związanych z zacienieniem są optymalizatory mocy lub mikroinwertery. Optymalizator to małe urządzenie montowane przy każdym lub co drugim panelu, które optymalizuje punkt pracy tego konkretnego modułu (lub pary) i "przepuszcza" dalej do falownika prąd zoptymalizowany dla danego panelu, niezależnie od innych w stringu. To pozwala na uzyskanie większej energii z całego systemu, zwłaszcza w trudnych warunkach. Mikroinwertery idą o krok dalej – konwertują prąd DC na AC na poziomie panelu.

Decyzja o wyborze falownik czy optymalizatory? zależy od analizy miejsca instalacji i budżetu. Na idealnie nasłonecznionym, dużym dachu bez żadnych przeszkód, prosty system stringowy może być optymalny finansowo. W przypadku dachu z lukarnami, kominami, antenami, sąsiednim drzewem lub planowania dołożenia paneli w przyszłości (często o innej mocy!), optymalizatory znacząco zwiększą uzysk energii i pozwolą na panelowy monitoring pracy, co jest super, żeby zlokalizować problem, np. zabrudzony panel. Trzeba tylko pamiętać, że każdy optymalizator to kolejny element elektroniczny na dachu, potencjalnie podatny na awarię (choć renomowani producenci dają na nie długie gwarancje).

Strona AC instalacji jest bardziej zbliżona do standardowych prac elektrycznych w domu. Wymaga poprowadzenia przewodu zasilającego z inwertera do głównej rozdzielnicy elektrycznej (lub podpunktu), przez wyłącznik nadprądowy (odpowiednio dobrany, często typu B dla instalacji PV, aby uniknąć niechcianych wyłączeń przy rozruchu) i, co bardzo ważne, przez dedykowane zabezpieczenie przepięciowe po stronie AC (ogranicznik przepięć typu T2 lub T1/T2). Średnica przewodu AC musi być dobrana do mocy inwertera i długości trasy, aby uniknąć nadmiernych spadków napięcia, które mogłyby prowadzić do wyłączania się inwertera ("zbijania" napięcia).

Wszystkie połączenia elektryczne, zarówno DC, jak i AC, powinny być wykonywane zgodnie z lokalnymi normami budowlanymi i elektrycznymi. Przewody należy układać w rurkach ochronnych lub korytkach kablowych, zabezpieczając je przed uszkodzeniami mechanicznymi, wilgocią i gryzoniami. Oznaczenie przewodów (plus/minus DC, fazy AC, przewód ochronny) jest obowiązkowe i ułatwia przyszłe prace serwisowe.

Pamiętaj, że podłączenie instalacji fotowoltaicznej do sieci energetycznej operatora (AC) wymaga zgłoszenia i często odbioru przez uprawnionego elektryka z odpowiednimi kwalifikacjami SEP D/E. Nawet jeśli robisz większość montażu sam, część elektryczną, zwłaszcza podłączenie do sieci, warto zlecić specjaliście, który posiada uprawnienia i wiedzę o aktualnych przepisach i wymogach lokalnego operatora. To nie jest miejsce na "szwedzki stół" w stylu "wezmę kable, jakie mam" czy "podłączę do pierwszego lepszego gniazdka w garażu". To integralna część Twojej instalacji elektrycznej i musi być wykonana poprawnie.

Finalne testy obejmują sprawdzenie ciągłości połączeń, rezystancji izolacji (meggerem), pomiary napięć DC i AC oraz polaryzacji. Przed uruchomieniem systemu upewnij się, że wszystkie złączki MC4 są poprawnie połączone i zablokowane, a wszystkie wyłączniki i zabezpieczenia są w odpowiedniej pozycji. Systemy z optymalizatorami często wymagają dodatkowej fazy parowania lub aktywacji urządzeń przed uruchomieniem inwertera. Każdy etap połączeń elektrycznych to jak precyzyjna operacja chirurgiczna; jeden błąd może zagrozić całemu "pacjentowi" i jego otoczeniu.

Instalacja Inwertera i Uziemienie Systemu Fotowoltaicznego

Po zakończeniu montażu mechanicznego paneli i wykonaniu wszystkich połączeń kablowych DC i AC, nadchodzi moment instalacji i uruchomienia serca całego systemu – falownika, zwanego również inwerterem. To inteligentne urządzenie jest odpowiedzialne za konwersję prądu stałego (DC) generowanego przez panele na prąd przemienny (AC) o parametrach zgodnych z siecią elektroenergetyczną, z której korzysta Twój dom. Dodatkowo, prawidłowe uziemienie systemu fotowoltaicznego to kluczowy element zapewniający bezpieczeństwo Twoje, Twojego domu i samej instalacji.

Instalacja inwertera (falownik) – wszystko na temat? Po pierwsze, lokalizacja. Falownik wydziela ciepło podczas pracy, dlatego potrzebuje wentylacji i nie powinien być narażony na bezpośrednie działanie promieni słonecznych lub opadów atmosferycznych (jeśli montowany na zewnątrz, musi mieć odpowiednią klasę szczelności IP). Zazwyczaj montuje się go w miejscu łatwo dostępnym do monitorowania i serwisowania: w garażu, piwnicy, kotłowni, na nieogrzewanym poddaszu, lub na zewnątrz, na elewacji budynku. Ważna jest również minimalna odległość od łatwopalnych materiałów, często podana w instrukcji montażu inwertera.

Montaż fizyczny inwertera (o wadze od kilku do kilkudziesięciu kilogramów, w zależności od mocy) na ścianie odbywa się zazwyczaj za pomocą dołączonego uchwytu. Należy upewnić się, że ściana jest wystarczająco wytrzymała, by utrzymać ciężar urządzenia. Po zawieszeniu falownika, przechodzi się do podłączeń elektrycznych: kabli DC od paneli (często są dedykowane wejścia dla poszczególnych stringów lub sekcji optymalizatorów, warto sprawdzić, ile trackerów MPPT posiada dany inwerter), kabla AC do rozdzielnicy oraz, w przypadku bardziej zaawansowanych systemów, kabli komunikacyjnych (Ethernet, Wi-Fi, RS485) do systemu monitorowania lub smart metera, oraz ewentualnie kabli do akumulatora (w przypadku inwertera hybrydowego) czy modułu backup power.

Kluczową funkcją każdego nowoczesnego falownika stringowego lub systemu z optymalizatorami/mikroinwerterami jest MPPT – co to jest i jak działa? MPPT (Maximum Power Point Tracking) to algorytm i układ elektroniczny, którego zadaniem jest ciągłe poszukiwanie i utrzymywanie maksymalnego punktu mocy pracy modułów PV. Panele słoneczne mają charakterystykę I-V (prądowo-napięciową), która zmienia się wraz z nasłonecznieniem i temperaturą. Istnieje tylko jedna optymalna kombinacja napięcia i prądu (punkt MPPT), przy której panel produkuje najwięcej mocy w danych warunkach.

Falownik z MPPT "skanuje" tę charakterystykę i dynamicznie dostosowuje obciążenie, aby "wyciągnąć" z paneli maksymalną dostępną moc. To jak kierowca w samochodzie z ręczną skrzynią biegów, który nieustannie szuka najlepszego biegu, by silnik pracował z maksymalną wydajnością w każdych warunkach drogowych. Inwertery mogą mieć jeden lub więcej trackerów MPPT. Jeśli system ma panele w różnych orientacjach (np. wschód-zachód) lub na różnych płaszczyznach dachu, inwerter z dwoma trackerami MPPT pozwoli zoptymalizować pracę każdego "stringu" niezależnie, znacząco zwiększając całkowity uzysk energii w porównaniu do falownika z jednym trackerem.

Oprócz standardowych falowników stringowych, coraz popularniejsze stają się inwertery hybrydowe – co to jest i jak działa? Falownik hybrydowy łączy funkcje standardowego falownika PV (konwersja DC na AC i zarządzanie przepływem energii z paneli do sieci/domu) z funkcjami kontrolera ładowania akumulatorów i zarządzania energią zgromadzoną w magazynie energii (baterii). Umożliwia on ładowanie akumulatora nadwyżką energii z PV zamiast oddawania jej do sieci (co jest mniej opłacalne w systemach net-billingu) oraz rozładowanie akumulatora, gdy panele nie produkują prądu (np. wieczorem, w nocy), zasilając dom i zmniejszając pobór energii z sieci.

Falownik hybrydowy często posiada również funkcję zasilania awaryjnego (backup power), która pozwala na korzystanie z energii zmagazynowanej w akumulatorze (i/lub produkowanej przez panele w czasie awarii) nawet w przypadku braku zasilania z sieci publicznej – standardowe falowniki stringowe muszą się wyłączyć zgodnie z przepisami bezpieczeństwa sieciowymi w takiej sytuacji. Jest to super rozwiązanie, jeśli myślisz o niezależności energetycznej czy planujesz zakup magazynu energii teraz lub w przyszłości. Montaż falownika hybrydowego wymaga dodatkowych podłączeń do akumulatora oraz konfiguracji zarządzania energią, co jest zazwyczaj bardziej złożone niż w przypadku prostego falownika stringowego. Warto skonsultować dobór falownika hybrydowego ze specjalistą, bo nie każdy model współpracuje z każdą baterią, a konfiguracja parametrów magazynu jest krytyczna dla żywotności baterii. Wybór między prostym falownikiem, inwerterem hybrydowym czy mikroinwerterami (system z elektroniką na poziomie panelu, bez centralnego falownika stringowego, z konwersją DC na AC przy panelu) zależy od specyfiki instalacji, budżetu i planów na przyszłość (np. dodanie magazynu energii).

Jednym z najważniejszych, a niestety często zaniedbywanych, aspektów instalacji fotowoltaicznej jest jej uziemienie. Uziemienie systemu fotowoltaicznego jest absolutnie kluczowe dla bezpieczeństwa. Chroni instalację (i budynek, do którego jest podłączona) przed skutkami wyładowań atmosferycznych (uderzeń pioruna) oraz zapewnia ochronę przeciwporażeniową w przypadku uszkodzenia izolacji i pojawienia się napięcia na metalowych elementach (ramach paneli, konstrukcji montażowej, obudowie inwertera).

Proces uziemienia obejmuje połączenie wszystkich metalowych, przewodzących elementów systemu PV z głównym uziomem budynku. Ramy paneli, często za pomocą specjalnych klem uziemiających lub punktów w ramie, są łączone z szynami montażowymi. Szyny montażowe, a cała konstrukcja wsporcza (słupy, belki) jest łączona z głównym przewodem uziemiającym instalacji PV. Obudowa inwertera również musi być uziemiona zgodnie z zaleceniami producenta, często przez dedykowany zacisk uziemiający. Wytyczne norm elektrycznych (np. PN-HD 60364-7-712) precyzują, jakie przekroje powinny mieć przewody uziemiające (często np. 6 mm² Cu) i jakich połączeń należy użyć. Wszystkie połączenia uziemiające muszą być solidne i zabezpieczone przed korozją – używajmy dedykowanych złączek, nie improwizujmy!

Przewód uziemiający z instalacji PV powinien być doprowadzony do głównej szyny wyrównawczej budynku (GSW) i połączony z uziomem głównym (np. prętem uziemiającym wbitym w ziemię na głębokość np. 2.4 metra). Całość systemu ochrony odgromowej (LPS – Lightning Protection System) oraz ochrony przeciwprzepięciowej powinna być skoordynowana – system PV często wymaga instalacji ograniczników przepięć (SPD – Surge Protection Devices) zarówno po stronie DC, jak i AC, umieszczonych jak najbliżej inwertera lub punktu wejścia kabli do budynku. Ograniczniki przepięć stanowią ostatnią linię obrony przed skokami napięcia wywołanymi uderzeniami pioruna (nawet w odległości do kilkuset metrów od instalacji!). Ich prawidłowe podłączenie i uziemienie jest warunkiem ich skutecznego działania.

Uruchomienie systemu po zakończeniu instalacji to moment prawdy. Po podłączeniu wszystkich kabli DC, AC i komunikacyjnych, sprawdzeniu poprawności podłączeń, momentów dokręcenia śrub i prawidłowego uziemienia, można załączyć zasilanie po stronie AC, a następnie, zgodnie z instrukcją inwertera, załączyć rozłącznik DC. Falownik przejdzie sekwencję testową, sprawdzi parametry sieci i paneli, a jeśli wszystko jest w normie, rozpocznie pracę – co zazwyczaj sygnalizowane jest diodą lub komunikatem na wyświetlaczu. Połączenie inwertera z internetem umożliwia konfigurację system monitorowania pracy instalacji, który pozwala śledzić produkcję energii, parametry pracy, a także powiadamiać o ewentualnych błędach – kluczowe narzędzie do optymalizacji i diagnostyki.

Wartość uzyskanej energii i poprawność działania systemu monitorowania dają nam informację zwrotną o tym, na ile udany był nasz montaż. Precyzja w elektryce, solidność konstrukcji i dbałość o uziemienie to fundamenty długoletniej, bezproblemowej pracy Twojej instalacji fotowoltaicznej. Bez prawidłowego uziemienia cały wysiłek związany z pozyskiwaniem czystej energii stoi pod znakiem zapytania, narażając inwestycję i bezpieczeństwo na niepotrzebne ryzyko.

Przy wyborze falownika kluczowy jest również dobór falownika do specyfiki instalacji – mocy całkowitej paneli (panele powinny być przewymiarowane w stosunku do mocy inwertera o około 10-20% w Polsce), liczby stringów i ich napięć/prądów, a także warunków zacienienia i orientacji. Niewłaściwie dobrany inwerter może ograniczać produkcję energii lub pracować niestabilnie. Porada projektanta lub doświadczonego instalatora na tym etapie bywa bezcenna. Inwerter, mimo że schowany gdzieś na ścianie, jest mózgiem całego przedsięwzięcia.

Ostatecznym celem jest optymalizacja produkcji energii z PV. Właściwie wykonane połączenia elektryczne, odpowiednio dobrany i zainstalowany inwerter z aktywnym MPPT, a także świadomość wpływu zacienienia (i ewentualne zastosowanie optymalizatorów/mikroinwerterów) bezpośrednio przekładają się na to, ile kilowatogodzin Twoje panele dostarczą do Twojego domu lub sieci. Od prawidłowego połączenia małych konektorów MC4, przez inteligentną pracę MPPT, po solidne uziemienie – każdy z tych pozornie drobnych elementów ma fundamentalne znaczenie dla bezpieczeństwa i wydajności całego systemu. Całość musi działać jak dobrze naoliwiona maszyna, w symbiozie z naturą i elektryczną infrastrukturą budynku.
