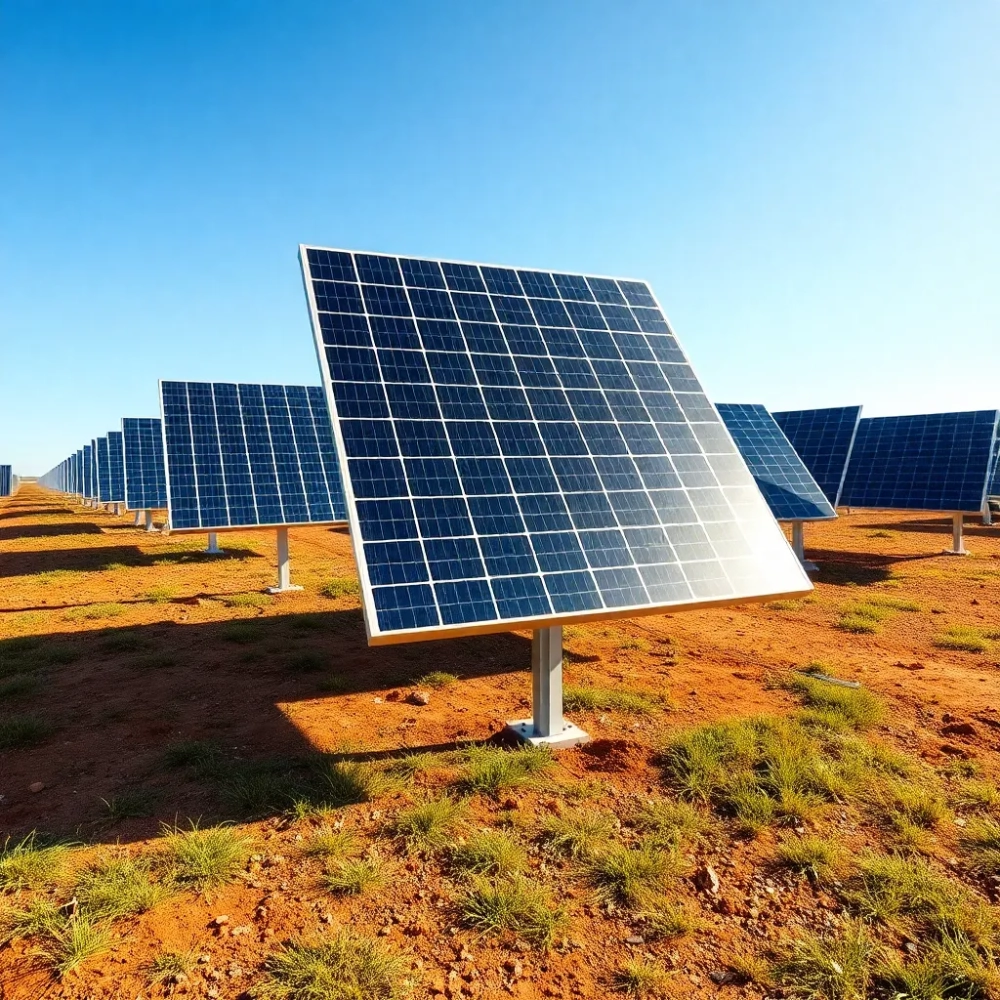

Jak ustawić panele fotowoltaiczne na gruncie, żeby zarabiały na siebie

Stało się jasne, że dach bywa za mały, za stromy albo zwyczajnie nie tam, gdzie pada słońce. Grunt daje pole do popisu: można ustawić panele dokładnie tam, gdzie warunki są najlepsze, dobrać kąt co do stopnia i zostawić zapas na rozbudowę. Problem w tym, że bez kilku konkretnych decyzji technicznych instalacja zamieni się w kosztowną dekorację. Poniżej znajdziesz informacje, które pozwalają uniknąć błędów od azymutu i kąta, przez fundament i odstępy między rzędami, aż po formalności i realne koszty.

• Optymalny kąt nachylenia i azymut paneli PV na gruncie
• Odstępy między rzędami i unikanie zacienienia instalacji
• Konstrukcja gruntowa pod panele fundamenty i odporność na wiatr
• Ile miejsca zajmuje fotowoltaika na gruncie i jak zaplanować działkę
• Formalności, koszty i najczęstsze błędy inwestorów
• Przygotowanie terenu od wyboru działki do uruchomienia

Optymalny kąt nachylenia i azymut paneli PV na gruncie

Najwyższe uzyski roczne daje skierowanie modułów dokładnie na południe azymut 180° przy kącie nachylenia w przedziale 30-40°. To optimum dla szerokości geograficznej Polski, gdzie Słońce latem wspina się wysoko, a zimą zostaje nisko nad horyzontem. Kąt 35° to kompromis, który łapie większość energii w obu skrajnych porach roku.

Odejście od ideału boli, lecz nie katastrofuje. Skierowanie na południowy wschód lub południowy zachód (135-225°) oznacza stratę rzędu 5-15% w bilansie rocznym. To nadal akceptowalne, gdy działa narzuca taki kierunek albo gdy taki układ lepiej współgra z profilem zużycia prądu w gospodarstwie.

Ustawienie wschód-zachód (90° lub 270°) obcina uzysk do około 80-85% maksimum, ale zyskuje się coś innego: dwugarbny profil produkcji rano i po południu. Taki rozkład idealnie pokrywa się z poborem prądu przez rodzinę wstającą rano i wracającą z pracy, więc autokonsumpcja rośnie, a oddawanie nadwyżek do sieci spada.

Kąt nachylenia działa trochę inaczej, niż intuicyjnie się wydaje. Płaskie położenie (10-15°) daje dobry wynik latem, ale zimą moduł widzi Słońce niemal prostopadle przez cały dzień promienie odbijają się, nie wnikają. Z kolei 50° lepiej łapie zimowe słońce, ale marnuje letnie. Dlatego 30-40° pozostaje optimum, a na farmach wieloskalowych schodzi się niżej (15-25°), bo tam koszt gruntu i konstrukcji częstsze zacienienie ratują tylko dłuższe rzędy.

Sezonowa zmiana wysokości Słońca nad horyzontem wpływa też na kąt odbicia światła od powierzchni szkła. Moduł ustawiony pod 35° „widzi" zimowe Słońce pod kątem zbliżonym do prostego, co minimalizuje straty na odbiciu wynikające z prawa Snelliusa dla granicy szkło-powietrze. Latem ten sam moduł odbija więcej ale też dostaje więcej, bo dzień trwa dłużej. Bilans wychodzi na plus.

Praktyczna zasada: microinstalację (do 50 kWp) ustawiaj na 35° i kieruj dokładnie na południe. Dla farmy wieloskalowej wybór kąta zależy od tego, czy zależy Ci na letnim szczycie (15-20°), czy zimowym uzysku (40°). Bez analizy produkcji i konsumpcji nie ma jednej uniwersalnej odpowiedzi.

Tabela: wpływ azymutu na roczny uzysk (przy kącie 35°)

Odstępy między rzędami i unikanie zacienienia instalacji

Najczęstsza wpadka na działce: rzędy paneli ustawione za blisko siebie. Rano jeden rzęd rzuca cień na drugi, a każdy zacieniony moduł ciągnie za sobą cały string, jeśli nie ma optymalizatorów. Uzysk spada o 20-30% i nikt nie rozumie dlaczego.

Minimalna odległość między rzędami wynika z trzech zmiennych: wysokości rzędu (H), kąta nachylenia modułów (α) i szerokości geograficznej, która określa najniższe kąty Słońca w roku. W Polsce obliczenia robi się dla 21 grudnia, kiedy Słońce w południe wznosi się na nieco ponad 15° nad horyzontem.

Najprostsza formuła inżynierska to: D = H × cot(α) + margines serwisowy. Przy panelu o wysięgu H = 1,7 m i kącie 35° cot(35°) ≈ 1,43, więc D = 1,7 × 1,43 + 0,5 = 2,93 m. Po zaokrągleniu: 3 metry odstęp osiowy między rzędami. Przy wyższej konstrukcji (2,2 m) odstęp rośnie do 3,6 m, co przekłada się na znacznie większe zapotrzebowanie na grunt.

Margines serwisowy 0,5 m pozwala technikowi przejść między rzędami bez schylania głowy i czyścić moduły z błota po roztopach. Bez niego zaczyna się gimnastyka, a brudny panel to spadek sprawności o 4-7% rocznie w warunkach polskich.

Cień z drzewa, słupa, komina, a nawet z wysokiego trawnika potrafi położyć niezabezpieczony string. Wystarczy jeden cień na 10% ogniw w module, by dioda bypass odcięła trzecią panelu, a przy braku optymalizatorów tracisz znacznie więcej cały obwód. Dlatego analiza zacienienia rocznego (horizon profile, w aplikacjach PVGIS lub PV*SOL) to nie fanaberia, lecz warunek sensownej produkcji.

W praktyce najgorzej bywa zimą, gdy Słońce świeci nisko i cień sięga daleko. Drzewo stojące 20 m na północ od instalacji zimą rzuca cień o długości 70 m. Jeśli planujesz sadzić rośliny wiatrochronne albo masz już szpaler drzew policz ich cień w grudniu, nie w lipcu.

Schemat rozstawu rzędów (przekrój)

        ←--  D  --→  ←--  D  --→
       ┌────────┐         ┌────────┐
      /        /│        /        /│   α = 35°
     /        / │       /        / │
    /  panel /  │      /  panel /  │   H = 1,7 m
   /        /   │     /        /   │
  └────────┘    │    └────────┘    │
  │        │    │    │        │    │
  │ pal    │    │    │ pal    │    │
──┴────────┴────┴────┴────────┴────┴─── grunt
   ← Lmin -→

Konstrukcja gruntowa pod panele fundamenty i odporność na wiatr

Konstrukcja gruntowa to nie stelaż z marketu. Przyjmuje obciążenia z dwóch źródeł: wiatru (parcie i ssanie) oraz śniegu (do 0,9-1,2 kN/m² w strefie III wg PN-EN 1991-1-3). Te wartości mnoży się przez współczynniki bezpieczeństwa 1,5, więc realne obciążenie dochodzi do 2 kN/m². Lekka aluminiowa rama z aluminium 6063 T5 i kilkumilimetrowy profil nie wytrzyma tego cyklicznie liczy się stal ocynkowana ogniowo (S235/S355) o grubości ścianki minimum 2,5 mm.

Trzy podstawowe sposoby kotwienia:

• Pale wbijane stalowe profile wbijane młotem pneumatycznym na głębokość 1,2-1,8 m. Sprawdzają się na gruntach nośnych (gliny, piaski gliniaste). Szybkie, powtarzalne, stosowane na farmach powyżej 100 kWp.
• Śruby gruntowe analogiczne, lecz wkręcane. Mniejszy hałas, brak drgań, można je stosować bliżej budynków mieszkalnych.
• Fundamenty betonowe stopy lub bloki prefabrykowane o masie 80-150 kg. Pełna kontrola poziomu, konieczne przy słabych gruntach (torfy, namuły) i wysokim poziomie wód gruntowych.

Kąt nachylenia wpływa na siły działające na fundament. Nachylony panel działa jak żagiel: wiatr boczny (prostopadły do modułu) wytwarza siłę ssącą sięgającą 0,7-1,0 kN/m² w II i III strefie wiatrowej wg PN-EN 1991-1-4. Dlatego każda noga musi być zakotwiona w gruncie na tyle, by przeniosła próbę wyrywania 4-6 kN liczonej dla pojedynczego pala śrubowego osadzonej na głębokości 1,5 m.

Nie stosuj śrub kotwiących (np. kołków rozporowych M12) wkręcanych w wylewkę betonową bez projektu. Taka kotwiczy poluzuje się po dwóch-trzech sezonach mrozu, gdy woda wniknie w mikroszczeliny i rozsadzi mróz. Beton, w który wchodzi kotew, musi być klasy minimum C20/25, a kotew osadzona na żywicy chemicznej lub wklejana w otwór zalany zaprawą.

Stal ocynkowana ogniowo (warstwa 80-100 µm cynku) wytrzymuje 25-30 lat w gruncie, jeśli pH otoczenia mieści się w przedziale 5-9. Kwaśne gleby torfowe (pH

Asymetria obciążeń to zmora konstrukcji gruntowych. Panele na kierunku północ-południe łapią wiatr z przodu i z tyłu niemal równomiernie. Ustawienie wschód-zachód (moduły skierowane na wschód i zachód) tworzy nierównomierny rozkład sił i wymaga dodatkowych stężeń poprzecznych. To dlatego farmy wschód-zachód są droższe o 8-12% od południowych nie z powodu modułów, lecz stali.

Porównanie fundamentów

Ile miejsca zajmuje fotowoltaika na gruncie i jak zaplanować działkę

Standardowy moduł monokrystaliczny 2024 roku ma moc 400-500 Wp i wymiary około 1,72 × 1,13 m. Na paletę wchodzi 30-36 sztuk, na ciężarówkę 22-26 palet. To istotne, bo ograniczenia logistyczne determinują dostęp do działki wąska droga leśna może nie przepuścić tira.

Przelicznik „metr kwadratowy na kilowat" działa zaskakująco prosto. Mikroinstalacja 5 kWp to 12-14 paneli (po 400 Wp), czyli rząd o długości 20 metrów z odstępami. Zajętość gruntu: 80-100 m² przy jednym rzędzie, do 150 m² przy dwóch rzędach. Instalacja 10 kWp zabiera 130-180 m², w zależności od układu.

Farma 50 kWp to 120-140 paneli wymaga 500-650 m² gruntu w jednym sektorze. Przy większych mocach przelicznik rośnie nieliniowo, bo potrzebna jest droga technologiczna, obrzeża ochronne i strefa buforowa od granicy działki.

Wysokość konstrukcji ma znaczenie nie tylko produkcyjne, lecz też wizualne i prawne. Dolna krawędź paneli powinna wisieć 50-80 cm nad ziemią wyżej w rejonach podtopień i zalegania śniegu. Górna krawędź przy kącie 35° i jednym panelu w pionie to 2,2-2,5 m. Jeśli MPZP pozwala na zabudowę do 4 m (np. obiekty infrastruktury technicznej), mieścisz się bez problemu. Tam, gdzie plan miejscowy ogranicza zabudowę do 3 m, trzeba obniżyć konstrukcję lub szukać odstępstwa.

Dostęp serwisowy to nie luksus to konieczność. Trawler z drabiną musi dojechać do każdego rzędu, inżynier przyłączeniowy musi postawić skrzynkę rozdzielczą i inwerter w dostępnym miejscu, a operator OSD musi móc odczytać licznik bez wspinania się przez płot. Dlatego pas manewrowy o szerokości minimum 3,5 m wokół instalacji to absolutne minimum.

MPZP i warunki zabudowy potrafią zaskoczyć. Działka rolna w granicach administracyjnych wsi bywa objęta planem zabudowy mieszkaniowej jednorodzinnej z zapisem „zakaz realizacji instalacji OZE". Albo odwrotnie: strefa przemysłowa bywa ograniczona do 2 MW mocy dla jednej działki. Przed zakupem gruntu pod instalację sprawdź MPZP w gminie to godzina roboty, a może zaoszczędzić dziesiątek tysięcy złotych.

Tabela: moc → powierzchnia → ilość paneli

Formalności, koszty i najczęstsze błędy inwestorów

Mikroinstalacja do 50 kWp wymaga jedynie zgłoszenia przyłączenia do operatora sieci dystrybucyjnej (OSD), bez pozwolenia na budowę. Przekraczasz 50 kWp wchodzisz w tryb pozwolenia na budowę z projektem budowlanym i kierownikiem budowy. Każda zmiana modelu paneli lub inwertera względem projektu wymaga korekty zgłoszenia, a montaż na działce objętej MPZP musi być zgodny z planem (lub z decyzją WZ).

Rejestracja w Centralnym Systemie Informacji o Rynku Energii (CSIRE) to wymóg od 2022 roku. Bez wpisu instalacja nie zostanie objęta net-billingiem, choć fizycznie i tak będzie pracować. Operator ma 30 dni na weryfikację w praktyce trwa to 14-21 dni roboczych.

Pamiętaj: net-billing od 2022 liczy nadwyżki jako depozyt rozliczany po cenie RCEm (rynkowej miesięcznej), zamienianej na złotówki dopiero po zamknięciu okresu. Stawki bywają niższe niż przy starym systemie opustów. Dla instalacji nastawionej na autokonsumpcję to nadal się opłaca, dla tych oddających 80% produkcji do sieci dużo mniej.

Koszt konstrukcji gruntowej to największa różnica wobec dachu. Sama stal, palety i robocizna to dziś 40-80 zł za każdy zainstalowany wat, czyli dla 10 kWp 4000-8000 zł ekstra. Kompletna instalacja gruntowa z montażem to 5500-7500 zł/kWp, zależnie od regionu i wykonawcy. Na dachu średnia jest niższa o 15-20%, ale tam płacisz za to ograniczoną powierzchnią i gorszym kątem.

Zwrot z inwestycji (ROI) zależy od trzech rzeczy: udziału autokonsumpcji, ceny prądu w taryfie i sprawności rocznej. Przy 30% autokonsumpcji i cenie 0,95 zł/kWh (G11 w 2024) instalacja 10 kWp zwraca się po 6-8 latach. Przy 70% autokonsumpcji po 4-6 latach. Farma nastawiona na sprzedaż prądu potrzebuje 7-12 lat, bo przychód to cena rynkowa minus koszty bilansowania.

Najczęstsze błędy inwestorów

• Brak analizy MPZP działka rolna, ale plan zabudowy mieszkaniowej jednorodzinnej z zakazem OZE.
• Wybranie „najtańszego wykonawcy" bez referencji i z zagraniczną stalą bez atestów PN-EN.
• Za małe odstępy między rzędami zacienienie zimowe obcina uzyski o 15-20%.
• Pomijanie badań gruntu pale wbijane w torf nie trzymają, fundament betonowy za płytki się przewraca.
• Brak obliczeń odległości od granicy działki minimalna odległość budowli 4 m, ale lokalne plany potrafią zaostrzać do 6 m.
• Nieuwzględnienie zapasowej ścieżki kablowej konieczność przebudowy przy dołożeniu kolejnych paneli.
• Rezygnacja z optymalizatorów jeden cień na pojedynczym module ciągnie za sobą cały string.

Przygotowanie terenu od wyboru działki do uruchomienia

Działka przed instalacją musi być wyrównana i stabilna. Skarpy o nachyleniu powyżej 8% wymagają tarasowania lub mikropali na różnych wysokościach, co podnosi koszt konstrukcji o 20-30%. Roślinność wysoka (krzewy powyżej 1,2 m) trzeba usunąć w pasie 2 m od krawędzi paneli inaczej masz stałe źródło zacienienia i pastwisko dla saren, które obgryzają kable.

Agrotkanina zabezpiecza teren przed chwastami i ułatwia późniejsze koszenie. Kładziona jest na wyrównanym podłożu, pod nią podsypka żwirowa 5 cm, krawędzie mocowane szpilkami. Koszt: 8-15 zł/m² z robocizną. Bez agrotkaniny inwestycja tonie w chwastach, a inwerter szybciej się brudzi bo ciepło odprowadzane z radiatora ma utrudniony przepływ.

Droga serwisowa i dojazd kamień łamany 0-31,5 mm na geowłókninie, warstwa 20-25 cm, szerokość 3,5 m. To minimum, by wjechał bus serwisowy. Na działkach rolnych często wystarczy pas utwardzony z płyt ażurowych tańszych i lepiej współpracujących z wodą opadową.

Checklista od wyboru działki do uruchomienia

1. Sprawdź MPZP i warunki gruntowe.
2. Zweryfikuj warunki przyłączenia u OSD (moc, napięcie, miejsce wpięcia).
3. Zamów badania geotechniczne (3-5 odwiertów do głębokości 2 m).
4. Wykonaj projekt budowlany / instalacji PV (w tym obliczenia konstrukcyjne wg PN-EN).
5. Uzyskaj pozwolenie na budowę lub zgłoś mikroinstalację.
6. Wyrównaj teren, usuń roślinność, rozłóż agrotkaninę.
7. Zamontuj fundamenty (pale / śruby / stopy) z pomiarami geodezyjnymi.
8. Postaw konstrukcję stalową, zabezpiecz ocynk ogniowy.
9. Zamontuj panele i okablowanie stringów.
10. Zainstaluj inwerter, zabezpieczenia AC/DC, uziemienie.
11. Wykonaj pomiary elektryczne (rezystancja izolacji, impedancja pętli zwarcia, działanie zabezpieczeń).
12. Zgłoś gotowość do przyłączenia u OSD, zarejestruj w CSIRE.

Reasumując: panele na gruncie to najlepsza opcja tam, gdzie dach nie domaga. Kluczowe są trzy liczby: azymut 180°, kąt 35° i odstęp rzędów 3-4 m. Reszta fundament, okablowanie, formalności wynika z tych trzech punktów wyjścia. Jeśli masz działkę z dostępem do drogi i wolne 100 m², to od wykopu do pierwszego prądu dzieli Cię 6-10 tygodni.

Źródła: Urząd Regulacji Energetyki taryfy i zasady net-billingu (ure.gov.pl), Ministerstwo Klimatu i Środowiska Prawo budowlane i ustawa OZE, Polskie Normy PN-EN 1991-1-3 (obciążenia śniegiem) i PN-EN 1991-1-4 (obciążenia wiatrem), PVGIS Joint Research Centre (joint-research-centre.ec.europa.eu/pvgis) baza danych nasłonecznienia dla Polski, NFOŚiGW programy dofinansowań (nfosigw.gov.pl).
