Jak podłączyć 2 panele fotowoltaiczne 12V i nie spalić instalacji
Dwa panele 12V to najczęstszy zestaw startowy w instalacjach off-grid: kamper, łódka, altanka, domek letniskowy, a nawet mała stacja pomp. Pytanie brzmi, czy lepiej połączyć je szeregowo, czy równolegle, bo od tego zależy napięcie, prąd, dobór kontrolera i żywotność akumulatora. Poniżej znajdziesz konkretny przepis na oba warianty wraz z liczbami, schematami myślowymi i listą błędów, które kosztują najwięcej.
- Podłączenie paneli fotowoltaicznych 12V krok po kroku
- Dobór przekroju kabla i zabezpieczeń
- Schematy i warianty podłączenia
- Kontroler PWM vs MPPT różnica w uzyskach
- Bezpieczeństwo i checklist przed uruchomieniem
- Najczęstsze błędy przy podłączaniu 2 paneli 12V
- FAQ najczęstsze pytania
Łączenie paneli 12V szeregowo czy równolegle co lepsze?
Panele fotowoltaiczne oznaczone jako „12V" to w praktyce moduły o napięciu nominalnym 12 V, ale ich napięcie obwodu otwartego (Voc) wynosi zwykle od 21 do 22,5 V, a napięcie w punkcie mocy maksymalnej (Vmp) od 17 do 18 V. Te wartości decydują o wszystkim, co dzieje się dalej w instalacji.
Połączenie szeregowe oznacza zsumowanie napięć przy zachowaniu tego samego prądu. Dwa identyczne panele 100 W o Voc 22 V dadzą łącznie 44 V i około 5,4 A. Połączenie równoległe sumuje prąd przy zachowaniu napięcia te same panele wyprodukują 22 V i około 10,8 A. Każda z tych konfiguracji ma swoje konsekwencje dla doboru kontrolera ładowania i akumulatora.
Kluczowa zasada: kontroler PWM wymaga paneli podłączonych równolegle do akumulatora 12V, bo obniża napięcie do poziomu akumulatora, a każda strata napięcia to strata mocy. Kontroler MPPT potrafi przetworzyć wyższe napięcie stringu na napięcie akumulatora ze sprawnością 93-98%, dlatego właśnie przy dwóch panelach 12V szeregowo MPPT wyciągnie dodatkowe 20-30% energii w porównaniu z PWM.
Jeśli planujesz rozbudowę instalacji o kolejne moduły, połączenie szeregowe ułatwia późniejsze wejście na wyższe napięcia stringu. Równoległe pozwala łatwo dodać panele o nieco innych parametrach, choć straty z powodu niedopasowania też rosną wraz z liczbą gałęzi.
W praktyce dla dwóch paneli 12V najczęściej wybiera się połączenie szeregowe + kontroler MPPT 10 A. To rozwiązanie minimalizuje prąd w przewodach, zmniejsza straty na rezystancji kabla (przy niższym prądzie spadek napięcia na tym samym przekroju jest mniejszy) i daje wyższą sprawność konwersji.
Różnice w liczbach
| Parametr | Szeregowo | Równolegle |
|---|---|---|
| Napięcie obwodu (Voc) | 44 V | 22 V |
| Prąd zwarcia (Isc) | 5,7 A | 11,4 A |
| Moc szczytowa | 200 W | 200 W |
| Przekrój kabla 5 m | 2,5 mm² | 4 mm² |
| Sprawność w realnych warunkach | 93-96% | 85-90% |
Podłączenie paneli fotowoltaicznych 12V krok po kroku
Zanim chwycisz za klucz, przygotuj wszystkie elementy: dwa panele o tych samych parametrach (najlepiej z tej samej serii produkcyjnej), kontroler MPPT 10-20 A, akumulator żelowy, AGM lub litowy 12V, zabezpieczenie nadprądowe (bezpiecznik topikowy 15-20 A), przewód solarny podwójnie izolowany odporny na UV oraz złączki MC4.
Krok 1: ustaw panele. Każdy moduł powinien mieć identyczny kąt nachylenia i azymut, bo różnica w nasłonecznieniu powoduje niedopasowanie prądowe cień padający na jeden panel w konfiguracji szeregowej ogranicza prąd całego stringu. Unikaj sytuacji, w której komin, antena czy gałąź drzewa rzuca cień na jedno z ogniw.
Krok 2: połącz panele szeregowo. Złączka MC4 męska (+) pierwszego panelu łączy się z złączką żeńską (-) drugiego panela. Pozostają dwa wolne końce: plus (+) drugiego panela i minus (-) pierwszego panela. To są wyjścia stringu. Nie zaciskaj jeszcze złączek dociskowych, dopóki nie sprawdzisz polaryzacji miernikiem.
Krok 3: poprowadź przewód do kontrolera. Dla trasy do 10 m wystarczy przekrój 2,5 mm², przy dłuższych odcinkach lepiej zastosować 4 mm² lub 6 mm². Pamiętaj, że spadek napięcia na kablu nie powinien przekraczać 3% wartości znamionowej, bo każdy wolt stracony na rezystancji to waty, które nie trafią do akumulatora.
Krok 4: podłącz wyjście stringu do wejścia PV kontrolera MPPT. Najpierw minus, potem plus to standardowa kolejność, która zmniejsza ryzyko przypadkowego łuku elektrycznego przy odłączaniu. Kontroler powinien zgasnąć, a dioda LED sygnalizować obecność napięcia wejściowego.
Krok 5: podłącz akumulator do wyjścia BAT kontrolera. Kabel powinien być możliwie krótki, bo przez akumulator płynie cały prąd ładowania. Bezpiecznik topikowy 15-20 A umieść jak najbliżej bieguna dodatniego akumulatora w razie zwarcia odcina on cały obwód w ciągu milisekund.
Krok 6: podłącz odbiorniki do wyjścia LOAD (jeśli kontroler ma takie wyjście) lub bezpośrednio do akumulatora przez osobny bezpiecznik. Włącz kontroler, sprawdź, czy widzi napięcie paneli i akumulatora, i obserwuj pierwszy cykl ładowania przez kilka godzin.
Przed pierwszym uruchomieniem zmierz multimetrem napięcie Voc stringu bez podłączenia do kontrolera. Dwa panele 100 W szeregowo powinny pokazać 42-45 V w słoneczny dzień. Jeśli wartość jest niższa, sprawdź złączki MC4 niedokręcone powodują spadki napięcia rzędu 1-2 V na każdym połączeniu.
Łączenie różnych paneli fotowoltaicznych kiedy działa, a kiedy szkodzi
Łączenie paneli o różnych parametrach w jeden string to jeden z najczęstszych błędów amatorskich instalacji. W konfiguracji szeregowej prąd całego stringu jest równy najsłabszemu modułowi. Jeśli jeden panel ma Isc 5,7 A, a drugi 5,2 A, string oddaje tylko 5,2 A, a „silniejszy" panel traci część mocy, bo nie może oddać pełnego prądu.
W połączeniu równoległym sytuacja wygląda inaczej: prądy się sumują, ale napięcie stringu opada do poziomu najsłabszego panela. Efekt jest podobny moduł o wyższym Vmp nie pracuje w swoim punkcie mocy maksymalnej i marnuje potencjał.

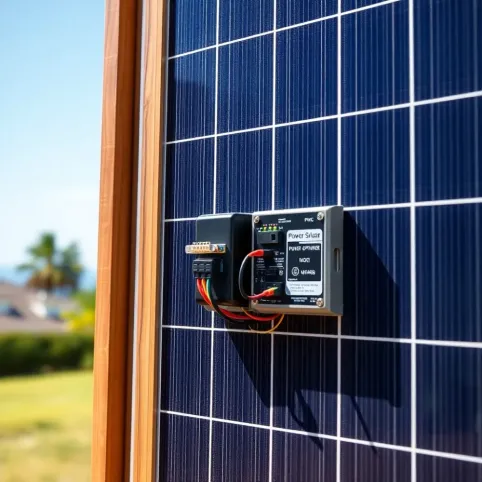

Rozwiązaniem są optymalizatory mocy montowane przy każdym module. Urządzenie śledzi punkt mocy maksymalnej niezależnie dla każdego panela, dzięki czemu string działa jak spójna całość, nawet gdy poszczególne moduły mają różny kąt, zacienienie czy moc znamionową. Optymalizatory dodają koszt rzędu 80-150 zł za sztukę, ale przy dwóch panelach o różnych parametrach potrafią odzyskać 15-25% utraconej mocy rocznie.
| Scenariusz | Bez optymalizatora | Z optymalizatorem | |
|---|---|---|---|
| Dwa panele tej samej marki, identyczne zacienienie | 180 W | 180 W | |
| Jeden panel zacieniony przez komin 50% | 95 W | 155 W | |
| Panele różnych marek (Pmax 100 W vs 120 W) | 175 W | 205 W | |
| Różne kąty nachylenia (płaski vs 30°) | 140 W | 185 W |
Łączenie paneli różnych producentów w jednym stringu bez optymalizatorów może prowadzić do powstawania tzw. hot spotów punkty, w których zacieniony moduł staje się obciążeniem zamiast źródłem. Skutkiem jest lokalne przegrzewanie się ogniw i przyspieszona degradacja. W skrajnych przypadkach prowadzi to do pożaru instalacji dachowej w literaturze technicznej opisywane jako „PID backfeed" i „reverse bias damage".
Dobór przekroju kabla i zabezpieczeń
Przewód solarny musi mieć podwójną izolację, odporność na promieniowanie UV i temperaturę pracy od -40°C do +90°C. Najpopularniejsze to przewody z miedzi cynowanej w izolacji XLPE lub EPR. Nie stosuj zwykłych kabli linkowych PVC pod wpływem słońca pękają w ciągu 2-3 lat.
Przekrój kabla dobiera się na podstawie prądu i długości trasy. Wzór jest prosty: dla prądu 10 A i trasy 10 m (20 m kabla tam i z powrotem) przy spadku napięcia 3% na poziomie 24 V potrzebny jest przekrój około 4 mm². Przy napięciu stringu 44 V ten sam prąd na tym samym przekroju daje spadek tylko 1,5%, co jest jednym z powodów, dla których warto łączyć panele szeregowo.
Zabezpieczenia nadprądowe w instalacjach 12V montuje się po stronie akumulatora, a nie po stronie paneli. Bezpiecznik topikowy 15-20 A (zależnie od sumarycznego prądu zwarcia paneli) chroni przed skutkami pomyłki w połączeniu lub uszkodzenia izolacji. Rozłącznik izolacyjny DC między stringiem a kontrolerem pozwala bezpiecznie odciąć instalację na czas przeglądu.
W instalacjach z akumulatorem litowym LiFePO4 warto dodać bezpiecznik klasy aR lub gG bezpośrednio przy baterii akumulatory litowe są wrażliwe na prąd zwrotny i zwarcie, a ich gęstość energii sprawia, że ewentualny pożar rozwija się błyskawicznie. Norma PN-EN 62619:2022 opisuje wymagania bezpieczeństwa dla wtórnych baterii litowych stosowanych w instalacjach przemysłowych i obejmuje również małe magazyny energii.
Schematy i warianty podłączenia
Najprostszy układ składa się z dwóch paneli połączonych szeregowo, kontrolera MPPT, akumulatora i odbiornika 12V. Taki schemat sprawdza się w kamperach, łodziach i domkach letniskowych, gdzie moc do 200 W wystarcza do ładowania telefonów, laptopów, oświetlenia LED i pompki obiegowej.
Drugi wariant dodaje drugą gałąź równoległą cztery panele w konfiguracji 2S2P. Napięcie stringu pozostaje 44 V, ale prąd podwaja się do około 11 A. To rozwiązanie dla instalacji 400-500 W, na przykład do zasilania większych przyczep kempingowych z klimatyzacją 12V.
| Wariant | Panele | Napięcie Voc | Prąd Isc | Moc szczytowa |
|---|---|---|---|---|
| 1S1P | 2 panele 100 W | 22 V | 11,4 A | 200 W |
| 2S1P | 2 panele 100 W | 44 V | 5,7 A | 200 W |
| 2S2P | 4 panele 100 W | 44 V | 11,4 A | 400 W |
| 3S1P | 3 panele 100 W | 66 V | 5,7 A | 300 W |
Wybierając kontroler MPPT do wariantu 2S2P, zwróć uwagę na maksymalne napięcie wejściowe. Typowy kontroler 20 A obsługuje Voc do 100 V, więc trzy panele szeregowo są wciąż bezpieczne. Cztery panele szeregowo (Voc 88 V) wymagają kontrolera z limitem 150 V lub wyższym na przykład popularne modele 30 A mają limit 150 V, a 40 A często akceptują 200 V.
Kiedy NIE stosować połączenia szeregowego
Połączenie szeregowe ma swoje ograniczenia. Gdy jeden panel jest regularnie zacieniony przez kilka godzin dziennie, a drugi nie, string traci proporcjonalnie więcej niż przy połączeniu równoległym, gdzie prąd gałęzi zacienionej spada niezależnie. Jeśli wiesz, że jeden z paneli będzie częściowo zacieniony kominem, anteną lub gałęzią drzewa, lepszym wyborem będzie połączenie równoległe lub montaż optymalizatorów.
Inny przypadek: gdy instalujesz panele na dwóch różnych połaciach dachu o odmiennym nachyleniu lub azymucie. Różnica w nasłonecznieniu w ciągu dnia powoduje, że panele pracują w różnych punktach mocy maksymalnej i niedopasowanie w konfiguracji szeregowej sięga 20-30%. Równoległe ogranicza stratę do różnicy samych prądów.
Kontroler PWM vs MPPT różnica w uzyskach
Kontroler PWM (modulacja szerokości impulsu) to prostsze i tańsze urządzenie. Działa jak elektroniczny klucz, który łączy panel bezpośrednio z akumulatorem, a nadmiar napięcia rozprasza w postaci ciepła. Przy dwóch panelach 12V połączonych równolegle i akumulatorze 12V napięcie panelu wynosi 18 V, a akumulatora 14,4 V różnica 3,6 V przy prądzie 10 A oznacza stratę 36 W, czyli 18% mocy.
Kontroler MPPT (śledzenie punktu mocy maksymalnej) śledzi napięcie, w którym panel oddaje najwięcej mocy i przetwarza je na napięcie ładowania akumulatora ze sprawnością 93-98%. Dla dwóch paneli połączonych szeregowo MPPT pobiera 44 V i 5,7 A, a oddaje 14,4 V i 17,4 A (przy sprawności 96%). Zysk w porównaniu z PWM wynosi od 20 do 30% rocznie w praktyce oznacza to kilkaset kilowatogodzin dodatkowej energii.
| Parametr | PWM 10 A | MPPT 10 A |
|---|---|---|
| Cena orientacyjna (PLN) | 80-150 | 250-450 |
| Sprawność konwersji | 70-82% | 93-98% |
| Moc tracona na ciepło | 30-40 W | 3-5 W |
| Ładowanie akumulatora litowego | ograniczone | pełne |
| Obsługa stringu 24V/48V | nie | tak |
Bezpieczeństwo i checklist przed uruchomieniem
Każda instalacja fotowoltaiczna, nawet najmniejsza, wymaga przestrzegania zasad bezpieczeństwa opisanych w normie PN-HD 60364 „Instalacje elektryczne niskiego napięcia" oraz IEC 62548 „Photovoltaic (PV) arrays Design requirements". Poniższa checklista obejmuje dziesięć punktów, które warto sprawdzić przed pierwszym włączeniem.
- Polaryzacja złączek MC4 zmierzona miernikiem plus do plusa, minus do minusa.
- Napięcie Voc stringu w słoneczny dzień mieści się w zakresie wejściowym kontrolera.
- Przekrój kabla dobrany do prądu i długości trasy (spadek napięcia poniżej 3%).
- Przewody prowadzone w korytkach UV-odpornych lub rurkach instalacyjnych.
- Bezpiecznik topikowy zamontowany przy biegunie dodatnim akumulatora.
- Rozłącznik DC w widocznym i łatwo dostępnym miejscu.
- Uziemienie ram paneli i kontrolera zgodnie ze schematem producenta.
- Złączki MC4 zaciśnięte dedykowaną praską, nie kombinerkami.
- Kontroler zaprogramowany pod typ akumulatora (żelowy / AGM / LiFePO4).
- Tabliczka ostrzegawcza „Nie dotykać elementy pod napięciem" przy wyjściu stringu.
Pożar instalacji fotowoltaicznej to najpoważniejsze zagrożenie, które wynika z łuku elektrycznego DC. Łuk powstaje, gdy złączka MC4 jest źle zaciśnięta, izolacja kabla jest przetarta albo woda dostaje się pod złączkę. W przeciwieństwie do obwodów AC, łuk DC nie gaśnie samoczynnie przy przejściu napięcia przez zero płonie, dopóki nie odetniesz źródła. Dlatego w większych instalacjach stosuje się wyłączniki łukowe (AFCI), a w mniejszych regularne przeglądy złączek i izolacji.
Najczęstsze błędy przy podłączaniu 2 paneli 12V
Błąd pierwszy: łączenie paneli z kontrolerem PWM w konfiguracji szeregowej. Kontroler PWM „nie widzi" napięcia wyższego niż napięcie akumulatora i obcina je, tracąc przy tym 30-40% mocy. To jak kupowanie paliwa i wylewanie połowy na parkingu.
Błąd drugi: brak bezpiecznika przy akumulatorze. Zwarcie kabla 4 mm² przy akumulatorze 100 Ah generuje prąd rzędu 800-1000 A, który w ciągu kilku sekund nagrzewa izolację do temperatury topnienia i zapala otoczenie. Bezpiecznik 15-20 A odcina obwód w ułamku sekundy.
Błąd trzeci: użycie złączek MC4 zaciskanych kombinerkami. Po kilku miesiącach kontakt się luzuje, rezystancja rośnie, złączka grzeje się, a w skrajnych przypadkach dochodzi do łuku elektrycznego. Prasa hydrauliczna lub zaciskarka MC4 kosztuje 80-150 zł i jest jednorazowym wydatkiem na lata.
Błąd czwarty: pominięcie diody blokującej przy połączeniu równoległym. Bez diody akumulator może nocą „cofać" prąd do paneli, co skraca ich żywotność i rozładowuje baterię o 1-2 Ah w ciągu nocy. Nowoczesne kontrolery MPPT mają wbudowane diody blokujące, ale przy starszych konstrukcjach warto dodać diodę Schottky 15 A szeregowo w obwodzie dodatnim.
Błąd piąty: brak marginesu temperaturowego przy doborze stringu. W mroźny poranek napięcie Voc panelu rośnie o 0,3-0,4% na każdy stopień poniżej 25°C. Dwa panele szeregowo o Voc 22 V każdy w temperaturze -10°C dają Voc łącznie 47 V, a kontroler z limitem 50 V jest już na granicy zadziałania. Norma IEC 62548 zaleca pozostawianie marginesu 10-15% poniżej limitu kontrolera.
FAQ najczęstsze pytania
Czy mogę połączyć dwa panele 12V o różnej mocy, na przykład 100 W i 150 W?
Tak, ale wydajność będzie niższa niż suma mocy znamionowych. W połączeniu szeregowym prąd ogranicza słabszy panel (5,7 A zamiast 8,5 A), co daje łącznie około 175 W zamiast 250 W. Połączenie równoległe daje 250 W, ale napięcie opada do poziomu słabszego modułu. Najlepsze efekty dają optymalizatory mocy przy każdym panelu.
Jaki kontroler MPPT wybrać do dwóch paneli 12V?
Prąd znamionowy kontrolera powinien wynosić co najmniej 125% prądu zwarciowego paneli. Dla dwóch paneli po 5,7 A Isc kontroler 10 A to minimum, ale 15-20 A daje zapas na przyszłą rozbudowę. Sprawdź też maksymalne napięcie wejściowe dla stringu 2S1P wystarczy 50 V, ale modele z limitem 100 V są bezpieczniejsze i bardziej uniwersalne.
Czy panele 12V nadają się do ładowania akumulatora 12V przez MPPT?
Tak, i to najczęstsze zastosowanie. Kontroler MPPT pobiera napięcie z paneli (Voc 22 V dla pojedynczego modułu lub 44 V dla pary szeregowej) i przetwarza je na napięcie ładowania akumulatora (14,4 V dla AGM, 14,6 V dla żelowego, 14,2-14,6 V dla LiFePO4). Sprawność konwersji sięga 96-98%.
Jak często sprawdzać instalację?
Przegląd wizualny raz na pół roku, przegląd techniczny raz w roku. Sprawdź złączki MC4, izolację kabli, stan bezpieczników i połączenia akumulatora. W instalacjach z akumulatorem litowym kontroler powinien raportować napięcie, prąd i temperaturę odchylenia od normy to sygnał do działania.
Czy potrzebuję pozwolenia na instalację 2 paneli 12V?
Dla instalacji do 50 V napięcia Voc i mocy do 800 W w budynku mieszkalnym nie jest wymagane pozwolenie ani zgłoszenie, o ile nie ingerujesz w konstrukcję dachu. Instalacje na gruncie lub z przekroczeniem tych progów mogą wymagać zgłoszenia do starostwa powiatowego zgodnie z art. 29 ust. 4 Prawa budowlanego. Szczegóły warto zweryfikować z lokalnym urzędem.
Co zrobić, gdy kontroler pokazuje błąd?
Najpierw odłącz panele (rozłącznik DC), potem akumulator. Sprawdź napięcie akumulatora miernikiem jeśli spadło poniżej 10,5 V dla AGM lub 9 V dla LiFePO4, kontroler odmówi pracy ze względów bezpieczeństwa. Naładuj akumulator prostownikiem i dopiero wtedy podłączaj instalację ponownie. Błąd ładowania może też wynikać z odwróconej polaryzacji sprawdź ją miernikiem.
Dwa panele 12V to wdzięczny temat na początek przygody z fotowoltaiką off-grid. Połączenie szeregowe z kontrolerem MPPT, prawidłowy przekrój kabla, złączki zaciśnięte dedykowaną praską i bezpiecznik przy akumulatorze tyle wystarczy, żeby instalacja pracowała bezawaryjnie przez 15-20 lat. Trzymaj się tej checklisty, a unikniesz 90% problemów, z którymi borykają się amatorzy.
Źródła danych i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), IEC 62548 (Photovoltaic arrays Design requirements), PN-EN 62619:2022 (Wymagania bezpieczeństwa dla baterii litowych), art. 29 ust. 4 Prawa budowlanego (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), karty katalogowe producentów paneli (Jinko, JA Solar, Trina Solar), dokumentacja techniczna kontrolerów MPPT (Victron, EPever, Renogy). Strony: iris.iec.ch, pkn.pl, isap.sejm.gov.pl.
