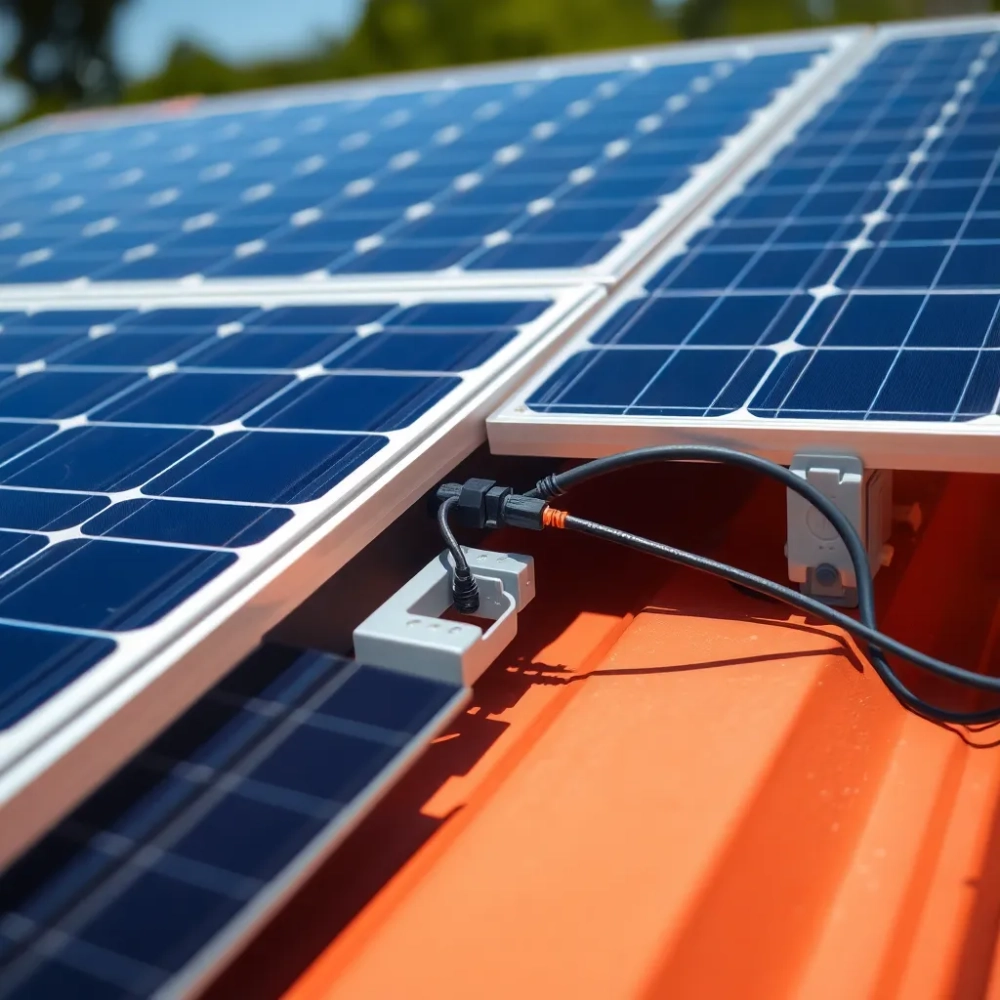

Jak łączyć panele fotowoltaiczne: szeregowo i równolegle
Łączenie paneli fotowoltaicznych decyduje o tym, ile energii trafi do falownika i jak instalacja zachowa się pod cieniem, przy różnej mocy modułów i podczas rozbudowy. Dwa główne dylematy to: szereg czy równolegle — każde łączenie zmienia napięcie i natężenie prądu — oraz wybór falownika: mikrofalowniki czy falownik stringowy. Trzeci wątek to praktyczne koszty i straty przewodów przy różnych przekrojach kabli.

- Wpływ połączeń na napięcie i natężenie
- Mikrofalowniki w układach równoległych
- Falowniki stringowe w układach szeregowych
- Czynniki decydujące o wyborze połączenia
- Jak łączyć panele fotowoltaiczne – Pytania i odpowiedzi
Analiza dla przykładowego zestawu: trzy panele 370 W (Vmp = 34,4 V; Imp = 10,75 A; Voc = 40,8 V). Poniższa tabela porównuje parametry, straty kablowe i orientacyjne koszty (ceny orientacyjne 2025, PLN).
| Parametr | Szeregowo | Równoległe |
|---|---|---|
| Suma mocy | 1110 W | 1110 W |
| Vmp (moduł) | 103,2 V (34,4×3) | 34,4 V |
| Imp (moduł) | 10,75 A | 32,25 A (10,75×3) |
| Voc suma | 122,4 V | 40,8 V |
| Przyk. kabel (10 m, pętla 20 m) | 4 mm² → spadek ~0,93 V ≈ 0,9% (strata ~9,96 W) | 6 mm² → spadek ~1,85 V ≈ 5,4% (strata ~59,8 W); 16 mm² → spadek ~0,70 V ≈ 2,0% |
| Falownik | stringowy (1 MPPT) | mikrofalowniki / optymalizery |
| Orientacyjne koszty (3 panele) | panele 3×700 = 2100; falownik 3000; montaż+kable ≈ 650 → ≈ 5650 PLN | panele 2100; mikrofalowniki 3×1200 = 3600; montaż+kable ≈ 630 → ≈ 6330 PLN |
Dane pokazują jedną zasadniczą prawidłowość: przy połączeniu szeregowym rośnie napięcie, a prąd pozostaje na poziomie jednego modułu — to zmniejsza prąd przewodów i straty. W układzie równoległym napięcie jest niskie, a prąd sumuje się — to wymusza grubsze przewody lub akceptację większych strat. Koszt mikrofalowników zwiększa wydajność przy zacienieniu i przy mieszaniu paneli o różnych mocach, ale podnosi CAPEX.
Łączenie równoległe paneli fotowoltaicznych
Klucz: napięcie układu równe jest napięciu pojedynczego modułu, natomiast prądy się sumują. Takie łączenie jest odporne na lokalne zacienienie jednego panelu, bo każdy panel pracuje niezależnie. To rozwiązanie sprzyja mikrofalownikom lub optymalizatorom.
Zobacz także: Fotowoltaika 2025: Grzanie wody panelami słonecznymi - Poradnik Krok po Kroku
Technicznie oznacza to większe natężenie prądu w przewodach DC. Dla trzech paneli przykładowo mamy ~32,25 A przy Vmp 34,4 V. Przy długości przewodu 10 m (pętla 20 m) wymagana jest zwykle 16 mm² dla utrzymania strat <2%. Mniejsze przekroje (6–10 mm²) podnoszą straty powyżej 3–5%.
Zalety łączenia równoległego to lepsza tolerancja na zabrudzenia i zacienienie oraz łatwiejsze dołączenie paneli o różnych mocach (z mikrofalowników). Wadą są wyższe koszty kabli i potencjalnie wyższy koszt urządzeń rozproszonych. W instalacjach dachowych z krótkimi odcinkami przewodów może to być sensowne rozwiązanie.
Łączenie szeregowe paneli fotowoltaicznych
Klucz: napięcie sumuje się (V = N × Vmp), natomiast prąd pozostaje prądem jednego modułu. To standardowy sposób w instalacjach z falownikiem stringowym. Mniejszy prąd to tańsze przewody i niższe straty przy dłuższych odcinkach.
Zobacz także: Jak prawidłowo podłączyć panel fotowoltaiczny do akumulatora w 2025 roku? Poradnik krok po kroku
Główny ogranicznik to Voc i maksymalne napięcie wejściowe falownika. Przykład: Voc = 40,8 V na panel — przy limicie 600 V można bezpiecznie łączyć do 14 paneli (14×40,8 ≈ 571 V). Dla instalacji z limitem 1000 V liczba paneli rośnie adekwatnie, ale zawsze trzeba zostawić margines temperaturowy.
Zaletą jest efektywność kosztowa i mniejsze straty przewodów. Wadą jest wrażliwość na zacienienie: jeden przygaszony moduł może obniżyć prąd całego stringu. Bypass diody w module i konfiguracje z wieloma MPPT redukują ryzyko, lecz nie eliminują go całkowicie.
Wpływ połączeń na napięcie i natężenie
Podstawowe reguły są proste: w szeregu sumuje się napięcie, w równoległym sumuje się natężenie. To wpływa na dobór falownika, wyjść MPPT i przekroju przewodów DC. Projekt instalacji zaczyna się od obliczeń Vmp×N oraz Imodule×N.
Przykładowo: 3×370 W w szeregu → Vmp ≈ 103,2 V i I ≈ 10,75 A; to niskie straty przy 4 mm². Te same moduły równolegle → Vmp ≈ 34,4 V i I ≈ 32,25 A; wymagają grubszych przewodów lub akceptacji większego spadku napięcia. Różnica wpływa też na dobór zabezpieczeń i przekładni instalacyjnej.
Dobór MPPT do charakterystyki napięciowej i natężeniowej instalacji ma kluczowe znaczenie. Falownik musi mieć zakres napięć pracy obejmujący Vmp sumy paneli oraz ograniczenia Voc przy ujemnych temperaturach. Z tego powodu projektowanie stringów zaczyna się od parametrów elektrycznych modułów.
Mikrofalowniki w układach równoległych
Klucz: mikrofalownik montowany przy każdym module konwertuje DC→AC lokalnie i wykonuje MPPT per panel. To likwiduje problem złego dopasowania mocy i zacienienia. Rozwiązanie to najczęściej większy CAPEX, ale lepsza produkcja w zmiennych warunkach.
Zalety to niezależność modułów, prostsza rozbudowa i lepsza diagnostyka. Koszty jednostkowe mikrofalowników są wyższe niż tradycyjnych stringów — w przykładzie 3×1200 PLN za sztukę podnosi koszt instalacji. Konserwacja może być bardziej rozproszona, ale dostęp do elementów jest prostszy.
Wybierz mikrofalowniki gdy masz dużo zacienienia, różne orientacje połaci dachowych lub plany rozbudowy moduł po module. W przypadku prostej, jednorodnej instalacji dachowej string może być tańszą opcją.
Falowniki stringowe w układach szeregowych
Klucz: falownik stringowy obsługuje jeden lub kilka stringów szeregowo połączonych modułów i realizuje MPPT na wejściu. To rozwiązanie najbardziej opłacalne kosztowo dla dużych, jednorodnych ciągów modułów. Mniejszy koszt per kW to jego główna zaleta.
W praktyce projektujemy liczbę paneli w stringu tak, by Vmp i Voc mieściły się w zakresie falownika z zapasem temperaturowym. Przy większym zacienieniu stosuje się kilka MPPT, optymalizery lub segmentację stringów. To kompensuje spadki wydajności bez konieczności przestawiania całego układu.
Falowniki stringowe są proste w serwisie i tańsze w zakupie niż mikrofalowniki dla tej samej mocy. Wybierając je, zwróć uwagę na liczbę MPPT, maksymalne napięcie DC i zakres pracy temperaturowej.
Łączenie paneli o różnych mocach
Klucz: łączenie modułów o różnych parametrach w tym samym stringu obniża wydajność do poziomu najsłabszego ogniwa. W szeregu to problem krytyczny. W równoległym problem jest mniejszy, ale wymaga przemyślenia zabezpieczeń i przewodów.
Rozwiązaniem przy mieszanych panelach są mikrofalowniki lub optymalizery, które umożliwiają niezależne MPPT dla każdego modułu. Alternatywnie grupujemy panele o podobnych parametrach w oddzielne stringi. To zmniejsza straty i poprawia kontrolę nad wydajnością.
Jeśli mieszanie jest nieuniknione, dokumentuj parametry każdego modułu i projektuj zabezpieczenia adekwatnie do najwyższego Voc i największego Imp. Dobry projekt uwzględnia tolerancje i plan rozbudowy.
Czynniki decydujące o wyborze połączenia
Kluczowe kryteria to: zacienienie, długości przewodów, plany rozbudowy, budżet CAPEX/OPEX oraz wymagania bezpieczeństwa. Każde łączenie ma wpływ na napięcie, natężenie i straty w instalacji. Decyzja powinna wynikać z kalkulacji technicznej i ekonomicznej.
Lista kontrolna krok po kroku przy projektowaniu łączeń:
- Zbadaj nasłonecznienie i miejsca zacienienia.
- Określ parametry modułów (Vmp, Imp, Voc, Isc).
- Wylicz liczbę paneli na string i sumy prądów w układzie równoległym.
- Dobierz przekrój przewodów, uwzględniając długości i straty.
- Wybierz rodzaj falownika (string vs mikro), zaplanuj MPPT i zabezpieczenia.
- Policz koszty i porównaj scenariusze rozbudowy.
Uwzględnij normy elektryczne, marginesy temperaturowe dla Voc i zasady BHP. Dobór łączenia to równowaga między kosztami, stratami i elastycznością instalacji — warto ją przeliczyć na liczbach przed ostatecznym wyborem.
Jak łączyć panele fotowoltaiczne – Pytania i odpowiedzi
-
Jakie są skutki łączenia równoległego dla napięcia i natężenia? Napięcie w obwodzie pozostaje na poziomie pojedynczego modułu, natężenie sumuje się. To rozwiązanie korzystne w instalacjach niskonapięciowych i przy częściowym zacienieniu, a czasem wspomagane mikrofalownikami dla każdego modułu.
-
Jakie są skutki łączenia szeregowego dla napięcia i natężenia? Napięcie rośnie wraz z liczbą modułów, natężenie pozostaje stałe. To rozwiązanie dobre dla wyższych napięć i dużych mocy, ale jest wrażliwe na zacienienie i zabrudzenia.
-
Kiedy warto zastosować mikrofalowniki w instalacji PV? W instalacjach z równoległym łączeniem modułów mikrofalowniki dla każdego modułu ułatwiają rozbudowę i redukują wpływ awarii pojedynczych paneli.
-
Czy można łączyć panele o różnych mocach? W praktyce bezpieczniej w układach równoległych z mikrofalownikami dla każdego modułu; w szeregowym różnice mocy mogą obniżać całkowitą wydajność.
