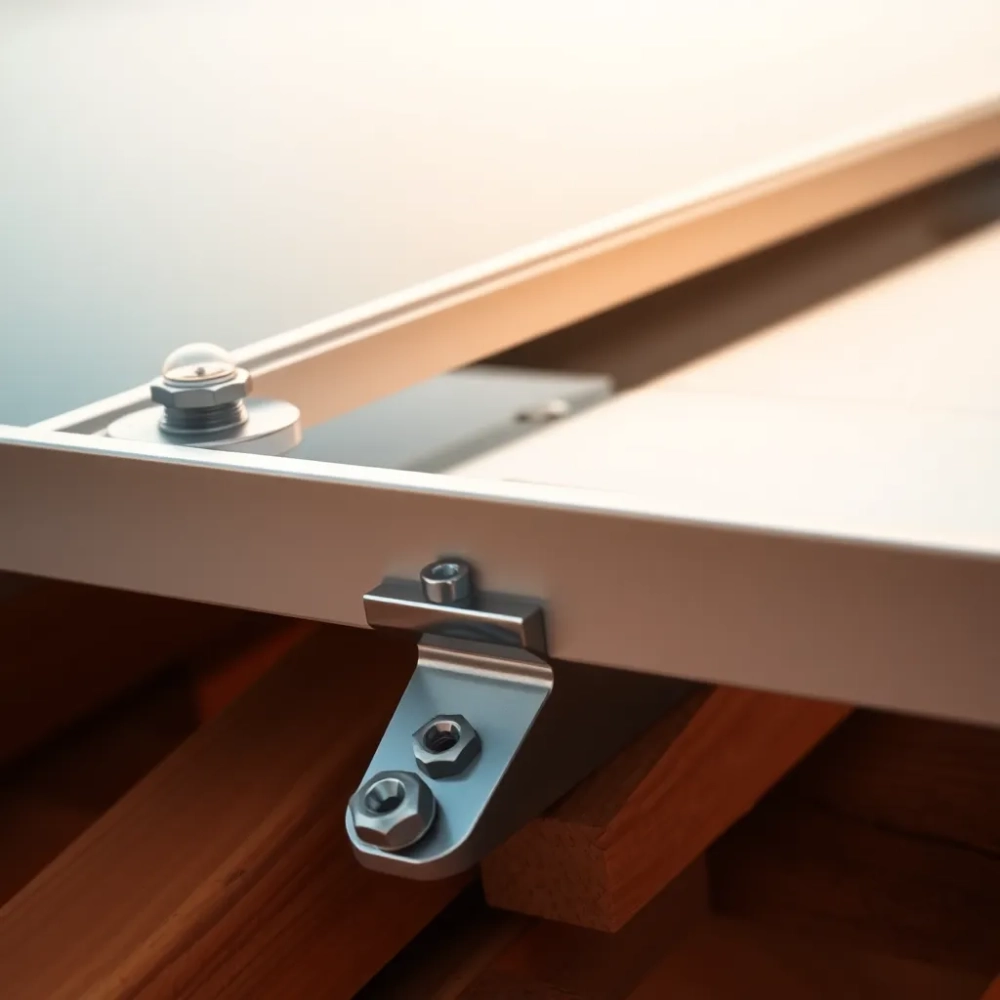

Montaż paneli PV do łat na blachach trapezowych

Montaż paneli PV do łat stawia przed inwestorem dwa zasadnicze dylematyczy mocować moduły bezpośrednio do blachy trapezowej, czy korzystać z łat jako nośnej struktury. Drugie pytanie to wentylacja i szczelność — jak zapewnić chłodzenie paneli bez naruszenia powłoki dachu. Trzeci wątek to dobór uchwytów i mostkówekonomia versus trwałość i ochrona przed korozją.

• Konstrukcja wsporcza do łat i trapezów
• Mocowanie PVdo blachy trapezowej vs do łat
• Warianty mocowaniauniwersalne i do łat
• Dobór uchwytów i mostków dla właściwej instalacji
• Wentylacja i odstępy pod panelami
• Ochrona powłoki dachowej i uszczelnienia
• Kable, uziemienie i BHP podczas montażu na wysokości
• Montaż paneli PV do łat — Pytania i odpowiedzi

Poniższa tabela pokazuje orientacyjne dane dla typowej instalacji 6 paneli 330 W (ok. 2 kWp) — wymiary, ilości i przybliżone koszty materiałów (PLN). Przykład upraszcza decyzje projektowe i pozwala porównać koszt mocowania do łat vs montaż bezpośredni.

Z tabeli wynika jasno, że największy udział kosztowy mają same paneli oraz szyny montażowe. Koszty uchwytów i uszczelnień są relatywnie niskie, lecz kluczowe dla trwałości. Dla decyzji technicznej ważne są też ilości — 18–24 wsporników na 6 paneli to praktyczny punkt wyjścia przy montażu do łat.

Może Cię zainteresowaćMontaż paneli winylowych cena

Konstrukcja wsporcza do łat i trapezów

Konstrukcja wsporcza decyduje o sztywności i bezpieczeństwie instalacji paneli. Do łat montuje się płytki montażowe lub uchwyty, które przenoszą siły na łaty i dalej na krokwie. Do blachy trapezowej często stosuje się mostki, które podnoszą panele i zachowują wentylację.

Łaty drewniane powinny mieć nośność i przekrój dopasowany do obciążeń wiatrowo‑śniegowych; najczęściej stosowane przekroje to 30×50–40×60 mm lub profile stalowe. Przy montażu na łatach punkt podparcia rozmieszcza się co 0,8–1,2 m wzdłuż dłuższego boku paneli. To pozwala ograniczyć ugięcia i zapewnić równe podparcie modułów.

Projektując konstrukcję wsporczą, należy uwzględnić dokumentację paneli i obciążenia lokalne. Liczba wsporników przypadających na panel zależy od wymiarów i systemu montażowego — typowo 3–4 punkty podparcia wzdłuż długości modułu. Przy blachach trapezowych wsporniki dają też elastyczność pozycjonowania na połaci.

Dowiedz się więcejPanel przyblatowy laminowany montaż

Mocowanie PVdo blachy trapezowej vs do łat

Montaż do blachy trapezowej pozwala na oszczędność pracy, gdy konstrukcja wsporcza może być zamocowana bezpośrednio do kratownicy. Montaż do łat daje większą kontrolę nad szczelnością i umożliwia zastosowanie izolacji EPDM w miejscach przejść. Wybór zależy od geometrii dachu i preferencji dotyczących wentylacji.

Prosty krok po kroku dla montażu do łat:

• Zlokalizuj i wymierz łaty oraz punkty mocowania.
• Przykręć płytki/uchwyty do łat z podkładką EPDM.
• Zamontuj szyny i ustabilizuj je mostkami lub śrubami.
• Ułóż panele, zamocuj środkowe i końcowe klemy zgodnie z wytycznymi producenta.

Przy montażu bezpośrednio do blachy warto rozważyć mostki trapezowe tam, gdzie potrzebny jest większy odstęp pod panele. Wariant przebijający blachę (uniwersalny) upraszcza montaż, ale zwiększa rolę uszczelnień i ochrony powłoki.

Powiązane tematyOgrodzenie panelowe z montażem

Warianty mocowaniauniwersalne i do łat

Warianty mocowania dzielimy na uniwersalne (przebijające blachę) i dedykowane do łat. Uchwyty uniwersalne zazwyczaj wymagają wkręcenia w blachę i zastosowania EPDM lub podkładki bitumicznej. System do łat opiera się na płytkach montażowych i śrubach mocujących łaty.

Uchwyty uniwersalne kosztują orientacyjnie 30–70 PLN/sztukę, natomiast uchwyty do łat z podkładką EPDM 30–40 PLN/sztuka. Przy 6 panelach liczba uchwytów 18–24 oznacza, że koszt mocowań to kilkaset złotych, więc warto przemyśleć ich typ i jakość.

Przeczytaj równieżMontaż drzwi wewnętrznych przed czy po panelach

Wybierając wariant, należy brać pod uwagę łatwość serwisu i możliwość wymiany pojedynczego panela. Systemy do łat oferują większą modularność i ułatwiają ukrycie kabli między łatami a panelami, co ma wpływ na estetykę i konserwację.

Dobór uchwytów i mostków dla właściwej instalacji

Podstawowe typy uchwytów to klemy końcowe, klemy środkowe i płytki montażowe. Klemy środkowe często są współdzielone pomiędzy sąsiednimi panelami, co zmniejsza liczbę elementów. Należy stosować uchwyty rekomendowane do grubości ramy paneli i materiału szyn.

Moment dokręcania ma znaczenie dla trwałości połączeń — dla śrub M8 typowy zakres to 10–20 Nm w zależności od materiałów i podkładek. Kolejność dokręcania zwyklenajpierw śruby fundamentowe uchwytów, potem klemy środkowe, a na końcu klemy końcowe z kontrolą siły docisku. Zbyt mocne dokręcenie może uszkodzić ramę panelu, a zbyt słabe — spowodować luzowanie.

Może Cię zainteresowaćbelpol montaż paneli cena

Mostki trapezowe i szyny T-slot ułatwiają dopasowanie paneli i redukują liczbę punktów przebicia blachy. Warto wybierać elementy ze stali A2 lub A4 oraz aluminium anodowanego, by ograniczyć korozję i różnice potencjałów elektrochemicznych.

Wentylacja i odstępy pod panelami

Odstęp między panelem a połacią ma wpływ na temperaturę modułu i jego wydajność. Zalecane przerwy to zwykle 30–50 mm przy montażu na łatach, a przy mostkach trapezowych wartość 50–100 mm, by zapewnić przepływ powietrza. Lepsze chłodzenie poprawia sprawność modułów o kilka procent w gorące dni.

Parametr temperaturowy paneli (współczynnik temperaturowy) wynosi typowo około -0,30 ÷ -0,45 %/°C, co oznacza, że każde 10°C wzrostu temperatury obniża moc nominalną o ~3–4,5%. Dlatego warto przewidzieć szczelinę wentylacyjną i drogi odpływu ciepłego powietrza przy kalenicach. Kierunek przepływu i możliwość naturalnej konwekcji redukują straty.

W projektach zorientowanych na długowieczność pozostawia się też miejsce na odprowadzenie wilgoci i zapobiega zbieraniu się liści czy śniegu pod modułami. W przypadku dachów krytych blachą trapezową mostki ułatwiają utrzymanie stałego odstępu i dostęp do serwisu.

Ochrona powłoki dachowej i uszczelnienia

Uszczelnienia przy przejściach kablowych i punktach montażowych to nie dodatek, to konieczność. Podkładki EPDM i odpowiednie długości śrub minimalizują ryzyko przecieku. Po wykonaniu wierceń należy oczyścić opiłki i zabezpieczyć powłokę lakierem zaprawkowym lub specjalną farbą antykorozyjną.

W trakcie montażu warto używać magnesów i szczotek do zbierania opiłków, a nie zostawiać ich na dachu. Każde przetarcie czy uszkodzenie powłoki trzeba zabezpieczyć; w przeciwnym razie punktowe korozje mogą się rozprzestrzenić. Uszczelnienia silikonowe i taśmy butylowe uzupełniają ochronę EPDM przy wnikaniu kabli.

Pamiętajmy także o zgodności materiałów — niezalecane są bezpośrednie styki aluminium i nieodpowiednich stali, bo mogą powodować korozję galwaniczną. Stosowanie izolatorów, podkładek i malowania zapobiega takim zjawiskom.

Kable, uziemienie i BHP podczas montażu na wysokości

Do tras DC zwykle stosuje się przewody PV 4 mm² lub 6 mm² w zależności od prądu i długości kabla; 4 mm² wystarcza typowo do prądów do ~20 A, przy dłuższych przebiegach warto rozważyć 6 mm². Konektory MC4 i rury osłonowe chronią przed uszkodzeniem mechanicznym. Przejście kabli przez dach zabezpiecza się uszczelkami EPDM i przepustami szczelnymi.

Uziemienie ram paneli wykonuje się za pomocą dedykowanych zacisków i przewodu ochronnego — zwykle przewód PE o przekroju co najmniej 6 mm² Cu, zgodnie z projektem i normami. Połączenia uziemiające powinny być łatwo dostępne i opisane w dokumentacji instalacji. Wszystkie elementy metalowe konstrukcji powinny być połączone wyrównawczo.

Na wysokości obowiązują zasady BHPpunkty kotwiczenia, uprzęże, zabezpieczenia krawędzi, obuwie przeciwpoślizgowe i rękawice izolacyjne. Narzędzia ostre i opiłki należy zbierać na bieżąco, a prace z przewodami prowadzić przy wyłączonym napięciu i pod nadzorem wykwalifikowanego elektryka. Zadbaj o oznaczenia trajektorii kabli i bezpieczne dojścia podczas serwisu.

Montaż paneli PV do łat — Pytania i odpowiedzi

• Jakie są warianty mocowania paneli PV na łatach i kiedy je stosować?

  Wyróżniamy dwa główne wariantymocowanie przebijające blachę trapezową (do mocowania bezpośrednio przez blachę) oraz mocowanie do łat (bezpośrednie, z podkładką EPDM). Przebijanie stosuje się, gdy chcemy ominąć ograniczenia wynikające z konstrukcji dachowej i zapewnić łatwy dostęp do wentylacji. Mocowanie do łat jest używane, gdy istnieje konieczność ochrony powłoki dachu i łatwości demontażu paneli bez ingerencji w warstwę blachy.

• Czy potrzebuję mostków trapezowych i kiedy warto je zastosować dla wentylacji?

  Tak, mostki trapezowe są często stosowane, gdy potrzebny jest większy odstęp między panelem a blachą dla wentylacji, co poprawia pracę systemu i chłodzenie. Umożliwiają stabilne utrzymanie paneli przy zachowaniu odpowiedniej przestrzeni wentylacyjnej pod modułami.

• Jak zabezpieczyć powłokę dachu i uszczelnić miejsca wierceń?

  Przy wierceniu używamy uszczelek EPDM, lakierów zaprawkowych i odpowiednich plomb zabezpieczających przed korozją. Wiercenia powinny być uszczelnione, a miejsca łączenia traktować zgodnie z dokumentacją producenta w celu utrzymania szczelności dachowej.

• Jakie zasady BHP i uziemienie pod panelami należy uwzględnić?

  Podczas prac na wysokości stosuj uprzęże, odpowiednie obuwie i rękawice. Panele i instalacja muszą być uziemione zgodnie z lokalnymi przepisami, a przewody prowadzić w sposób zabezpieczający przed uszkodzeniami i zagrożeniem porażeniem.
