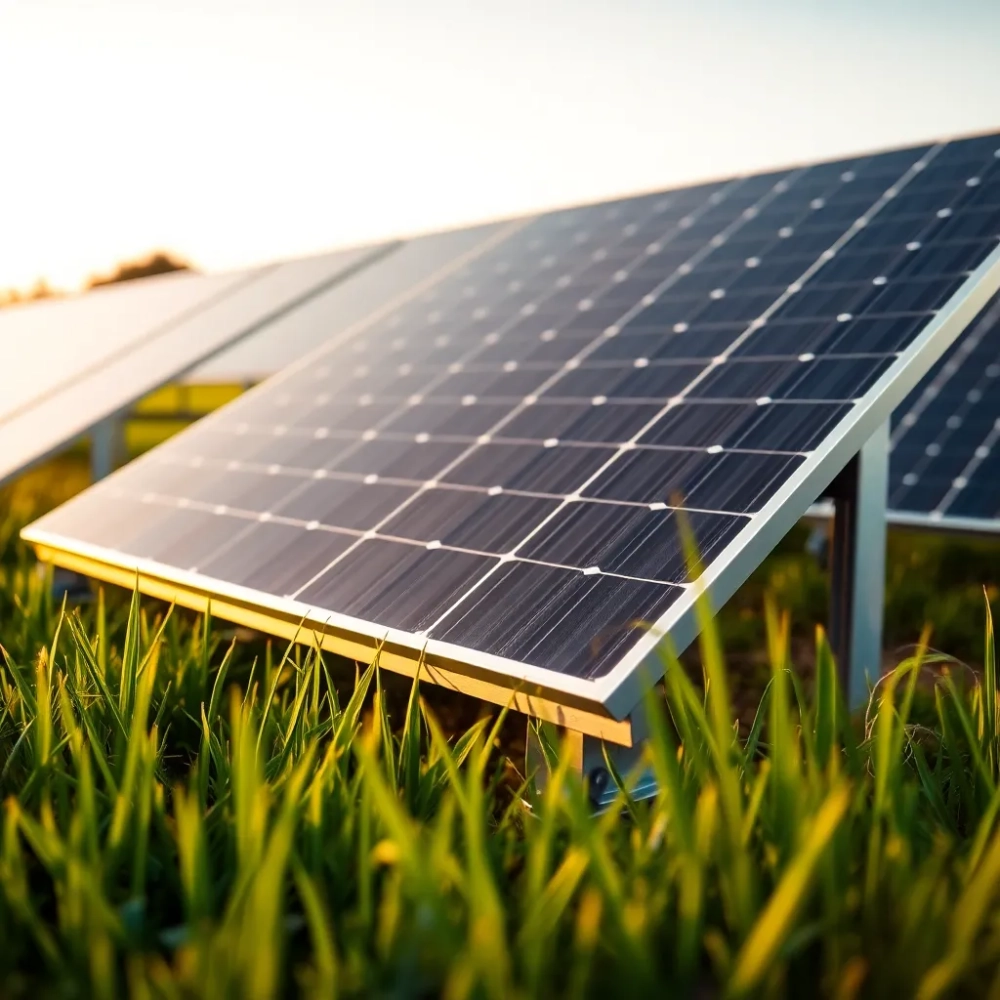

Montaż paneli fotowoltaicznych na stelażu – kompletny poradnik krok po kroku
Rosnące rachunki za prąd, ciasny dach zasłonięty kominem sąsiada albo płaski kąt nachylenia, który zjada zysk z każdego kilowata te trzy powody najczęściej popychają ludzi do szukania alternatywy na ziemi. Montaż paneli fotowoltaicznych na stelażu naziemnym bywa w takiej sytuacji jedynym rozsądnym wyjściem, a wbrew pozorom nie jest ani ekstrawagancki, ani przesadnie skomplikowany. Wymaga jednak zrozumienia kilku mechanizmów, które odróżniają instalację poprawną od takiej, co generuje problemy przez następne dwadzieścia pięć lat.
- Rodzaje stelaży pod panele fotowoltaiczne konstrukcja, materiały i kąt nachylenia
- Montaż paneli fotowoltaicznych na stelażu naziemnym krok po kroku fundamenty, mocowanie i okablowanie
- Najczęstsze błędy przy montażu paneli fotowoltaicznych na stelażu i jak ich uniknąć
Rodzaje stelaży pod panele fotowoltaiczne konstrukcja, materiały i kąt nachylenia
Stelaż wolnostojący to nie jedno uniwersalne rozwiązanie, lecz cała rodzina konstrukcji różniących się nośnością, sposobem posadowienia i zakresem regulacji. Najczęściej spotykanym wariantem pozostaje rama z profili aluminiowych 6005 T5 lub stali ocynkowanej ogniowo, oparta na dwóch rzędach słupków wbijanych w grunt lub osadzanych w betonowych stopach fundamentowych. Aluminium wygrywa lekkością (około 2,7 g/cm³) i odpornością na korozję, natomiast stal zapewnia większą sztywność przy dużych rozstawach między podporami.
Kąt nachylenia determinuje wprost roczny uzysk energetyczny, ponieważ od niego zależy kąt padania promieni słonecznych względem powierzchni modułu. Dla szerokości geograficznej Polski optymalna wartość mieści się między 30° a 35° przy azymucie południowym, co maksymalizuje sumę napromieniowania w skali roku. Konstrukcje z regulacją kąta (sezonowe lub nawet dzienne) potrafią zwiększyć produkcję o 8-12%, ale wymagają serwisu i są droższe o 25-40% w przeliczeniu na 1 kW mocy.
Rodzaj stelaża warto dobrać do warunków gruntowych, bo to one decydują o kosztach fundamentowania. Na gruntach spoistych (gliny, iły) najtańsze okazują się pale wbijane lub wkręcane, na piaskach betonowe stopy fundamentowe lub kotwy talerzowe. Grunty organiczne, nasypy niekontrolowane i tereny podmokłe eliminują montaż naziemny do czasu wykonania odpowiednich badań geotechnicznych.
Porównanie materiałów konstrukcyjnych
| Materiał | Gęstość [kg/m³] | Odporność na korozję | Koszt orientacyjny [zł/m²] | Trwałość [lata] |
|---|---|---|---|---|
| Aluminium 6005 T5 | 2700 | Bardzo wysoka | 180-260 | 30+ |
| Stal ocynkowana ogniowo | 7850 | Wysoka | 140-210 | 25-30 |
| Stal nierdzewna | 8000 | Najwyższa | 320-450 | 40+ |
Kiedy wybrać aluminium
Gdy zależy Ci na lekkości, szybkim montażu i odporności na wilgoć. Sprawdza się w regionach nadmorskich i na działkach o ograniczonym nośnym podłożu.
Kiedy wybrać stal ocynkowaną
Gdy kluczowe są duże rozstawy między podporami i niższy koszt materiału. Wymaga regularnej kontroli powłoki cynkowej w miejscach narażonych na zarysowanie.
Norma PN-EN 1991-1-3 oraz PN-EN 1991-1-4 określają obciążenia śniegiem i wiatrem, które konstrukcja musi przenieść. W praktyce oznacza to konieczność uwzględnienia strefy wiatrowej i śniegowej właściwej dla lokalizacji bagatelizowanie tych zapisów kończy się odkształceniami ramy po pierwszej silnej wichurze.
Montaż paneli fotowoltaicznych na stelażu naziemnym krok po kroku fundamenty, mocowanie i okablowanie
Prace zaczynają się od wytyczenia terenu z użyciem niwelatora, ponieważ nawet kilka centymetrów różnicy wysokości między rzędami paneli tworzy nieestetyczny efekt wizualny i utrudnia późniejszy serwis. Najpierw wyznacza się dwa skrajne słupki, rozciąga żyłkę kontrolną, a dopiero potem rozmieszcza pozostałe w rozstawie co 1,5-2,5 m (zależnie od typu profilu i strefy śniegowej).
Fundamentowanie to etap, na którym nie warto oszczędzać, ponieważ błędy tutaj są najdroższe w naprawie. Pale wbijane wykonuje się młotem hydraulicznym lub ręcznym, uzyskując nośność rzędu 80-120 kN na pal. Kotwy wkręcane sprawdzają się w miękkich gruntach, lecz wymagają próbnego wykręcenia w celu weryfikacji oporu. Betonowe stopy fundamentowe stosuje się tam, gdzie grunt jest kamienisty lub zbyt luźny dla pali.
Lista kontrolna etapu fundamentowania
- Sprawdzenie braku instalacji podziemnych (georadar lub przekopy próbne).
- Wykonanie próbnego wbicia pala kontrolnego i pomiar zagłębienia.
- Kontrola pionu i poziomu głowicy każdego pala przed montażem konstrukcji.
- Zabezpieczenie antykorozyjne miejsc styku słupka z gruntem.
Montaż konstrukcji stalowej lub aluminiowej przebiega od słupków skrajnych ku środkowi, aby zachować prostoliniowość. Profile nośne łączy się śrubami klasy 8.8 z podkładkami sprężystymi, które kompensują drgania wiatrowe i zapobiegają samoodkręcaniu. Moment dokręcenia musi odpowiadać zaleceniom producenta zwykle 40-60 Nm dla śrub M10.
Panele mocuje się klemami środkowymi i końcowymi, dobieranymi do grubości ramy modułu (najczęściej 30, 35 lub 40 mm). Klemy aluminiowe z uszczelką EPDM chronią ramę przed uszkodzeniami mechanicznymi i wibracjami, a ich prawidłowe ustawienie eliminuje naprężenia termiczne panele latem wydłużają się nawet o 3-4 mm na metrze długości.
Okablowanie prowadzi się w korytkach lub rurach osłonowych UV-odpornych, unikając kontaktu z ostrymi krawędziami profili. Przekroje przewodów DC dobiera się na podstawie prądu zwarciowego i spadku napięcia (maksymalnie 1% na stringu), co przy instalacji 9,8 kW zwykle oznacza kabel solarny 4 mm² lub 6 mm². Ujemny i dodatni przewód prowadzi się równolegle, aby zminimalizować indukcję elektromagnetyczną.
Brak światłowodu lub przewodu Ethernet do falownika w chwili montażu oznacza konieczność kucia po zakończonych pracach. Warto zaplanować trasę komunikacyjną już na etapie wykopów pod fundamenty.
Specyfikacja przykładowej instalacji 9,8 kW na stelażu
| Parametr | Wartość | Komentarz |
|---|---|---|
| Moc szczytowa | 9 800 W | 20 modułów × 490 W |
| Roczny uzysk | 9 500-10 500 kWh | Przy kącie 30° i azymucie południowym |
| Powierzchnia zabudowy | ok. 40 m² | Rozstaw rzędów 6-7 m |
| Falownik | 3-fazowy 11 kW | Z zapasem mocy ok. 10% |
| Fundament | Pale wbijane | Głębokość 1,6-2,2 m |
Najczęstsze błędy przy montażu paneli fotowoltaicznych na stelażu i jak ich uniknąć
Pierwszy grzech inwestorów to zbyt mała odległość między rzędami paneli, przez co rzędy zacieniają się wzajemnie zimą, gdy słońce operuje nisko. Minimalny odstęp oblicza się ze wzoru: wysokość panelu × cot(α), gdzie α to najniższy kąt słoneczny w dniu zimowego przesilenia (w Polsce około 14°). Bagatelizowanie tej zasady potrafi obniżyć produkcję o 12-18% w miesiącach grudzień-styczeń.
Drugim błędem bywa niedostosowanie stelaża do lokalnej strefy wiatrowej zgodnie z normą PN-EN 1991-1-4. Lekka konstrukcja aluminiowa bez dodatkowych stężeń poprzecznych ugina się przy podmuchach 100 km/h, a oderwana ramka panelu stanowi realne zagrożenie dla ludzi i mienia. Rozwiązaniem są wzmocnienia krzyżowe i kotwy talerzowe, które rozkładają siły wiatru na większą powierzchnię.
Zbyt płytkie fundamenty
Kończy się wyparciem pala przez mróz lub wypchnięciem go przez korzenie drzew. Norma PN-EN 1997 wymaga posadowienia poniżej strefy przemarzania, która w centralnej Polsce sięga 1,0-1,2 m, a w regionach północno-wschodnich nawet 1,4 m.
Pomijanie dylatacji termicznej
Sztywne mocowanie profili o długości ponad 12 m bez przerw dylatacyjnych prowadzi do pękania spawów i wykrzywiania ramy po kilku sezonach grzewczych. Łączniki kompensacyjne rozwiązują problem kosztem kilkudziesięciu złotych.
Trzecia pułapka to źle dobrany falownik o zbyt niskim napięciu startowym lub zbyt małej liczbie wejść MPPT. Moduły bifacjalne, cieszące się zyskiem 5-25% dzięki odbiciom od gruntu, wymagają osobnych optymalizatorów lub falownika z co najmniej dwoma trackerami MPPT skonfigurowanymi na niezależne stringi. W przeciwnym razie zacienienie jednego modułu obniża wydajność całego łańcucha.
Czwarta kwestia dotyczy aspektów formalnych. Zgodnie z prawem budowlanym instalacja o mocy do 50 kW wymaga jedynie zgłoszenia do operatora sieci dystrybucyjnej, lecz samowola budowlana (brak zgłoszenia) pozbawia inwestora prawa do rozliczenia prosumenta i naraża na kary administracyjne. Warto pamiętać, że grunt rolny klasy I-III wymaga decyzji o warunkach zabudowy, a każda ingerencja w działkę sąsiada (nawet cień rzucany na jego ogrodzenie) może zakończyć się sąsiedzkim sporem.
Kryteria przydatności gruntu pod stelaż naziemny
- Nasłonecznienie: brak zacienienia od drzew i budynków w godzinach 9:00-15:00 w grudniu.
- Spadek terenu: do 5% bez dodatkowych prac niwelacyjnych.
- Odległość od przyłącza elektrycznego: maksymalnie 30 m dla uniknięcia kosztownych przewiertów.
- Klasa gruntu: mineralne spoiste lub niespoiste; nieorganiczne, nośne, niewysadzinowe.
Planując montaż paneli fotowoltaicznych na stelażu, zamów projekt wykonawczy u osoby z uprawnieniami w specjalności instalacyjnej kosztuje 1 500-3 000 zł, a oszczędza dziesiątki tysięcy na poprawkach.
Wymagania normatywne i prawne
| Dokument | Zakres | Zastosowanie |
|---|---|---|
| PN-EN 61215 | Badanie modułów PV | Potwierdzenie wytrzymałości na obciążenia mechaniczne |
| PN-EN 1991-1-3 | Obciążenie śniegiem | Dobór rozstawu słupków |
| PN-EN 1991-1-4 | Obciążenie wiatrem | Wymiarowanie stężeń i fundamentów |
| Prawo budowlane art. 29 | Zwolnienie z pozwolenia | Instalacje do 50 kW na zgłoszenie |
Koszt instalacji naziemnej waha się od 38 000 do 55 000 zł netto, a zwrot inwestycji przy obecnych cenach energii i dotacji z programu Mój Prąd (do 6 000 zł) oraz ulgi termomodernizacyjnej (do 53 000 zł) następuje po 5-8 latach. Dwudziestopięcioletni okres eksploatacji gwarantuje czysty zysk rzędu 200-300 tys. zł, przy założeniu rocznej inflacji cen prądu na poziomie 6-8%.
Przed podpisaniem umowy z wykonawcą zweryfikuj jego doświadczenie w montażu naziemnym, poproś o referencje z dwóch-trzech realizacji o zbliżonej mocy oraz sprawdź, czy projekt konstrukcji został wykonany przez osobę z uprawnieniami. Fachowy montaż paneli fotowoltaicznych na stelażu to inwestycja na pokolenie warto ją powierzyć ludziom, którzy rozumieją zarówno fizykę ogniwa, jak i mechanikę gruntu.
Źródła danych i norm: PN-EN 61215:2017, PN-EN 1991-1-3, PN-EN 1991-1-4, PN-EN 1997, Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), program Mój Prąd (nfośig.gov.pl), katalogi producentów modułów i inwerterów, dane PVGIS (re.jrc.ec.europa.eu/pvgis).
