Montaż paneli fotowoltaicznych na busie krok po kroku

Brak prądu na dzikim parkingu nad Bałtykiem, laptop siada po dwóch godzinach, lodówka milczy, a wieczorem zostaje ci tylko czołówka i modlitwa o słoneczny poranek tak wygląda wakacyjna codzienność tysięcy osób, które wsiadły w swoje busy i ruszyły w Polskę, nie ogarniając tematu energii słonecznej. Tymczasem montaż paneli fotowoltaicznych na busie nie jest rocket science, choć wymaga kilku decyzji, które potrafią zadecydować, czy twój system da ci 400 watogodzin dziennie, czy połowę tej wartości. Poniżej znajdziesz konkretny plan: od doboru mocy i akumulatora, przez regulator, aż po uszczelnienie dachu i bezpieczniki, które chronią przed pożarem.

• Jak dobrać panele i akumulator do kampera
• Regulator MPPT czy PWM w instalacji na busie
• Montaż krok po kroku: panele fotowoltaiczne na kampera montaż
• Optymalizacja uzysków i codzienna eksploatacja
• Koszty i budżetowanie zestawu
• Najczęstsze błędy przy montażu PV na dachu busa

Jak dobrać panele i akumulator do kampera

Każda instalacja zaczyna się od uczciwego rachunku zużycia, nie od katalogu producenta. Spisz wszystkie odbiorniki, ich moc w watach i czas pracy w ciągu doby lodówka kompresorowa 50 W pracująca 8 h, oświetlenie LED 10 W przez 5 h, ładowarka laptopa 65 W przez 3 h, pompka wody 40 W przez 20 minut. Pomnóż, zsumuj i dodaj 20% zapasu na straty. Typowy wynik dla dwóch osób w busie to 400-600 Wh na dobę, a przy bardziej luksusowym trybie życia nawet 800 Wh.

Dobór paneli wynika wprost z tej liczby oraz z realnego nasłonecznienia w Polsce, które w sezonie letnim wynosi średnio 4-5 pełnych godzin słonecznych (tzw. peak sun hours). Wzór jest prosty: dzienne zużycie pomnóż przez 1,5 (współczynnik strat na kąt, temperaturę i zabrudzenia) i podziel przez 4. Przy 500 Wh potrzebujesz więc około 190 W mocy paneli, co w praktyce oznacza dwa moduły po 100 W albo jeden 200 W. Wartość ta dotyczy jednak pracy na płaskim dachu; jeśli zamierzasz ręcznie ustawiać kąt, możesz zejść niżej.

Trzy technologie paneli sprawdzają się na dachu pojazdu i żadna nie jest uniwersalna.

Rekomendacja dla większości vanlife'owców jest jednoznaczna: sztywne monokrystaliczne. Dają najlepszy stosunek mocy do zajmowanej powierzchni i pracują wydajniej, gdy niebo jest zachmurzone, co w polskich warunkach zdarza się częściej niż pustynna pogoda. Polikrystaliczne są tańsze o około 20%, ale potrzebują 15-20% więcej miejsca, żeby wyprodukować tę samą energię. Elastyczne kuszą niską wagą, lecz ich żywotność pod ciągłą wibracją na dachu busa to zwykle 7-10 lat, a uchwyt klejony trudno uszczelnić na dłuższą metę.

Akumulator pokładowy to magazyn energii i drugie płuca instalacji. Jego pojemność dobierasz do dwóch dni rezerwy, bo nawet najpiękniejszy urlop potrafi zaskoczyć deszczem. Wzór: dzienne zużycie razy dwa, plus korekta na głębokość rozładowania, bo każdy typ chemii ma inny bezpieczny próg. Chemia ma ogromne znaczenie.

LiFePO4 wygrywa na każdym polu poza ceną zakupu. Waży trzykrotnie mniej niż AGM, oddaje prawie całą pojemność, toleruje 3000 cykli i ładuje się czterokrotnie szybciej. W przeliczeniu na jeden cykl wychodzi taniej niż AGM, ale wymaga inwestycji z góry. Jeśli planujesz kampera na jedno lato, AGM wystarczy. Jeśli na lata, lit zwróci się sam.

Regulator MPPT czy PWM w instalacji na busie

Regulator ładowania to element, o którym ludzie myślą na końcu, a który decyduje o tym, ile z energii wyprodukowanej przez panel faktycznie trafi do akumulatora. Dwa światy technologii, dwa różne rezultaty.

PWM (Pulse Width Modulation) działa jak inteligentny przełącznik: obniża napięcie panelu do poziomu akumulatora i „odcina" nadwyżkę. Jest tani (150-350 PLN za 20 A), prosty, niezawodny, ale marnuje 20-30% energii, bo panel 36-ogniwowy daje nominalnie około 18 V, a akumulator 12 V pobiera z niego tylko część mocy. Przy chłodnym poranku, gdy panel daje 22 V, ta strata rośnie.

MPPT (Maximum Power Point Tracker) to mały komputer, który co kilka sekund szuka optymalnego punktu pracy panelu i przetwarza nadwyżkę napięcia na dodatkowy prąd. W warunkach polskich MPPT wyciąga z instalacji o 20-35% więcej energii rocznie. Przy panelach 200 W i cenie prądu z LPG/benzyny do ładowania to oszczędność, która zwraca się w ciągu dwóch sezonów.

Dobór regulatora wygląda tak: zsumuj prąd zwarcia wszystkich paneli (podany na tabliczce znamionowej jako Isc), pomnóż razy 1,25 (norma bezpieczeństwa PN-EN 62548) i dobierz regulator o najbliższej wyższej wartości. Dla dwóch paneli 100 W o Isc 5,7 A regulator 15 A to absolutne minimum, a 20 A daje komfortowy zapas. Zasada jest prosta: lepszy regulator za więcej pieniędzy niż przepalanie kabli w słoneczny dzień na biwaku.

Tu uwaga do instalacji 24 V w pojeździe: jeśli posiadasz akumulator rozruchowy 12 V i pokładowy 12 V, regulatory MPPT od producentów klasy marine (spełniające normę PN-EN 62109) mają masę chronionych algorytmów ładowania dla AGM, żelu i LiFePO4. Wybieraj z algorytmem programowalnym, bo domyślne profile dla AGM potrafią skrócić życie litowego pakietu o połowę.

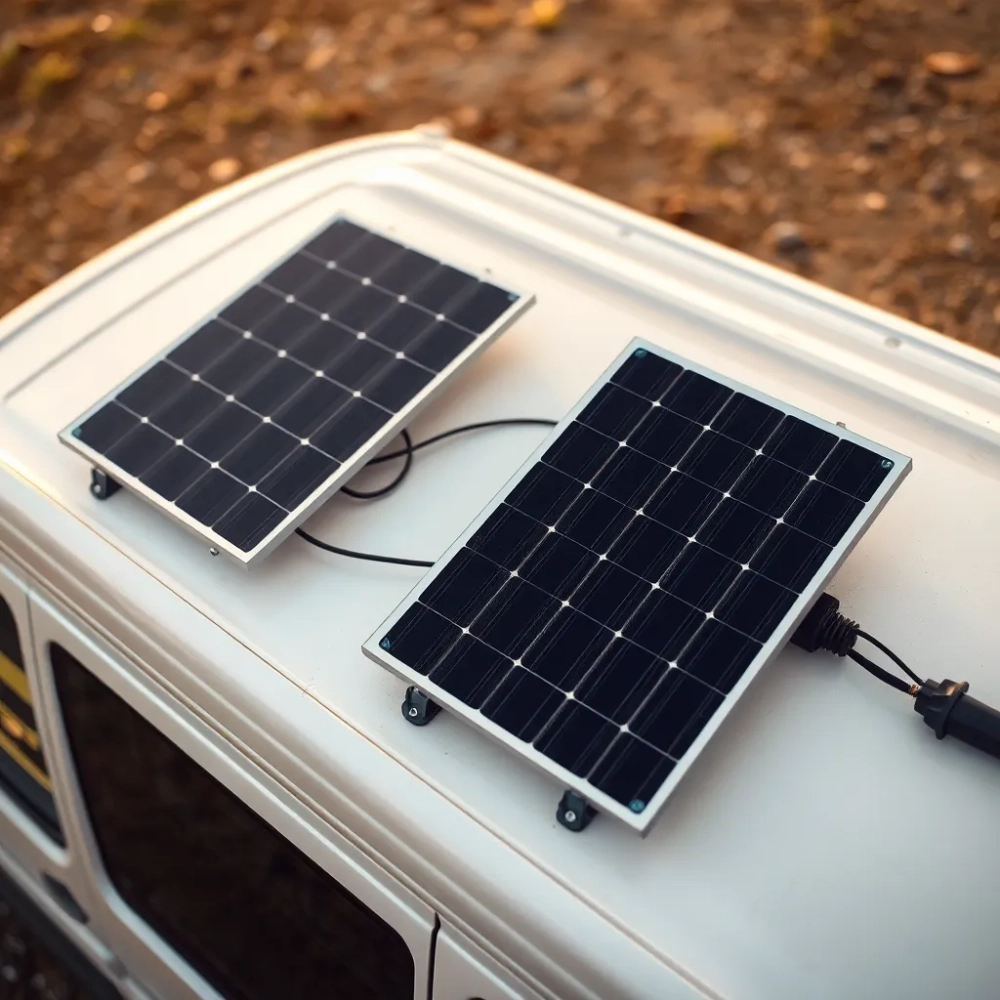

Montaż krok po kroku: panele fotowoltaiczne na kampera montaż

Samo mocowanie na dachu to nie jest „przykręcić i jazda". Dach busa pracuje: wibruje, rozszerza się pod wpływem słońca, ugina się przy podmuchach bocznego wiatru. Każde mocowanie musi to wytrzymać przez 20 lat i nie zrobić dziury, która zacznie przeciekać w trzecim sezonie.

Zacznij od wyboru miejsca. Optymalnie to płaski fragment dachu bez relingów, klap i anten, oddalony minimum 15 cm od krawędzi, gdzie siły nośne są najmniejsze. Unikaj stref nad szyberdachem i nad sypialnią, bo krople deszczu odbijające się od panelu potrafią zbudzić o czwartej rano. Sprawdź też zacienienie: jeden rzut gałęzi na ogniwo potrafi obciąć produkcję o 30-40%, bo diody bocznikujące odcinają cały obwód.

Trzy metody mocowania sprawdzają się w praktyce, każda ma inne wymagania.

• Uchwyty aluminiowe + śruby M6 z podkładką EPDM najpewniejsza metoda, wymaga wiercenia w dachu, ale daje możliwość zdjęcia panelu w razie naprawy. Stosuj podkładki butylowe pod każdą śrubą i uszczelnij kwasoodpornym silikonem dekarski.
• Klej PU / Sikaflex 252 lub 552 bez wiercenia, łatwa w demontażu nożem, ale wymaga idealnie czystej i odtłuszczonej powierzchni oraz minimum 24 h utwardzania bez obciążenia. Trzyma świetnie, lecz przy awarii panelu trzeba odrywać.
• Systemy szynowe z hakami przyklejanymi kompromis: szyna aluminiowa przymocowana do dachu, panele wpinane w profile. Umożliwia regulację pozycji i łatwą wymianę pojedynczego modułu.

Przejście kabli przez dach to najsłabszy punkt każdej instalacji i źródło 80% późniejszych problemów. Użyj wodoszczelnego przepustu dachowego (cable gland PG) z gwintem M16 lub M20, wklejonego w dach na tej samej masie uszczelniającej, której użyłeś do mocowań. Kabel solarny 2×4 mm² poprowadź w peszelu odpornym na UV, a wewnątrz zabudowy schowaj w korytkach lub pod listwami, z dala od ostrych krawędzi.

Bezpiecznik na kablu plusowym między regulatorem a akumulatorem to nie fanaberia, lecz wymóg normy PN-HD 60364-7-721 dla instalacji pojazdów rekreacyjnych. Wartość dobierz do prądu: dla regulatora 20 A wystarczy bezpiecznik 25 A typu MIDI lub ANL. Brak bezpiecznika przy zwarciu kabla to scenariusz, w którym akumulator dostarcza prąd 300+ A, kabel się grzeje, izolacja się topi, a ty tracisz auto. Dodatkowy bezpiecznik warto dać między akumulatorem a dużymi odbiornikami (inwerter).

Optymalizacja uzysków i codzienna eksploatacja

Panele lubią być ustawione prostopadle do słońca, ale na dachu jadącego busa to niemożliwe. Na postoju możesz to zmienić ręcznie, i to wystarczy, żeby wyciągnąć dodatkowe 20-30% energii w krótkich, polskich sezonach.

Regulowane wsporniki aluminiowe z ręczną stopą pozwalają zmieniać kąt w 30 sekund. Jeśli nie chce ci się ruszać, lepszym wyborem od montażu płaskiego jest stałe nachylenie 15-20° w kierunku południowym, co zwiększa uzyski o około 8% w skali roku.

Czyszczenie paneli to prozaiczny, ale ważny temat. Pył, sól drogowa, ptaśki i żywica z drzew potrafią ściąć produkcję o 5-15%. Wystarczy miękka ściereczka z mikrofibry, woda destylowana i unikanie myjek ciśnieniowych, które mogą uszkodzić uszczelnienia krawędziowe modułu. Najlepsza pora to wieczór po zachodzie słońca, gdy panel jest chłodny i nie grozi mu szok termiczny.

Koszty i budżetowanie zestawu

Ceny zestawów wahają się znacząco, bo różnica między produktami no-name a modułami z 25-letnią gwarancją potrafi wynosić 50%. Poniżej orientacyjny przedział rynkowy w PLN dla kompletnych zestawów z akumulatorem LiFePO4, regulatorem MPPT i okablowaniem.

Ceny oparte są na średnich rynkowych z początku 2024 roku i obejmują wyłącznie komponenty robocizna przy montażu własnym to zero, ale warto wliczyć czas: doświadczony instalator potrzebuje 4-6 godzin, początkujący cały weekend.

Najczęstsze błędy przy montażu PV na dachu busa

Błędy montażowe nie wybuchają od razu. Pojawiają się w trzecim tygodniu pierwszego deszczu albo po roku eksploatacji, gdy akumulator traci pojemność bez powodu. Zebrane z prawdziwych instalacji, nie z katalogów.

• Brak bezpiecznika przy akumulatorze. Skutkuje pożarem izolacji przy zwarciu. Norma PN-HD 60364-7-721 tego zabrania, ale większość amatorskich instalacji ją ignoruje.
• Regulator PWM do paneli monokrystalicznych 200 W+. Strata 30% energii rocznie, akumulator nie doładowuje się do pełna, żywotność spada o 40%.
• Klejenie paneli bez odtłuszczenia i primera. Po dwóch miesiącach wibracji i deszczu jeden róg odstaje, woda kapie pod panele i pod sklejkę dachu.
• Przewody o zbyt małym przekroju. 1,5 mm² przy panelach 200 W to spadek napięcia 8% i realne straty, grzanie się kabla w upalny dzień.
• Akumulator AGM ładowany napięciem dla LiFePO4. Skutek: gazowanie, ubytek wody, wysychanie ogniw po 6 miesiącach.
• Montaż w strefie zacienionej przez antenę, reling lub bagażnik rowerowy. Spadek uzysków o 25-40% bez żadnego widocznego powodu z poziomu wnętrza.
• Brak wodoszczelnych przepustów dachowych. Woda kapie do środka przy każdym ulewnym deszczu, zniszczenie zabudowy po jednym sezonie.
• Użycie zwykłego silikonu zamiast dekarskiego. Silikon sanitarny nie trzyma na powierzchniach narażonych na UV i ruch, po roku zaczyna się odspajać.
• Zbyt ciasne prowadzenie kabli bez peszla. Przetarcie izolacji o krawędź blaszanego dachu, zwarcie do masy, wyzwolenie bezpiecznika (jeśli jest).
• Brak ochrony przed iskrzeniem przy odłączaniu paneli pod obciążeniem. Łuk elektryczny przy wyciąganiu wtyczki MC4 może uszkodzić złącze i stanowić ryzyko pożaru.

PRO TIP: Zanim cokolwiek przykręcisz, zrób próbę suchą połóż panele na dachu, podłącz do regulatora i akumulatora, pomierz napięcie i prąd w pełnym słońcu. Pozwoli to wykryć wadliwy moduł przed wierceniem dachu.

UWAGA: Modyfikacje instalacji elektrycznej pojazdu muszą być zgodne z normą PN-EN 1648 (instalacje w pojazdach rekreacyjnych) oraz z ogólnymi zasadami homologacji. Nieingerowanie w układ rozruchowy producenta jest kluczowe, bo możesz stracić gwarancję na auto.

WAŻNE: Każdy obwód powinien mieć własny bezpiecznik w odległości maksymalnie 20 cm od źródła zasilania (akumulatora lub panela). To wymóg normy PN-HD 60364-7-721, który realnie chroni przed pożarem.

Montaż paneli fotowoltaicznych na busie to przedsięwzięcie, które spokojnie wykonasz sam, jeśli podejdziesz do niego jak inżynier, a nie jak majsterkowicz. Zacznij od rzetelnego rachunku zużycia, dobierz monokrystaliczne panele o mocy pokrywającej 1,5× dzienne zapotrzebowanie, zainwestuj w regulator MPPT i akumulator LiFePO4 to trzy decyzje, które zadecydują o tym, czy twój system będzie działał przez lata, czy przysporzy ci kłopotów po pierwszym urlopie. Reszta to kwestia schludnego montażu: solidne uchwyty, wodoszczelne przepusty, odpowiednie przekroje kabli i bezpieczniki tam, gdzie wymaga tego norma. Masz już wszystko, czego potrzeba, żeby wsiąść w busa i ruszyć gdzie wzrok poniesie, bez lęku o stan naładowania laptopa w drugim tygodniu w Bieszczadach.

Źródła danych i norm

• PN-EN 62548 Wymagania dla instalacji fotowoltaicznych
• PN-EN 62109 Bezpieczeństwo regulatorów i inwerterów PV
• PN-EN 1648 Instalacje elektryczne w pojazdach rekreacyjnych
• PN-HD 60364-7-721 Instalacje elektryczne w pojazdach kempingowych i łodziach
• Eurokod 9 (PN-EN 1999) Konstrukcje aluminiowe, w tym wsporniki montażowe
• Dane katalogowe paneli monokrystalicznych klasy Tier 1
• Średnie nasłonecznienie Polski PVGIS (photovoltaic-geographical-information-system.jrc.ec.europa.eu)
• Ceny rynkowe komponentów PV agregacje ofertowe z początku 2024 r.
