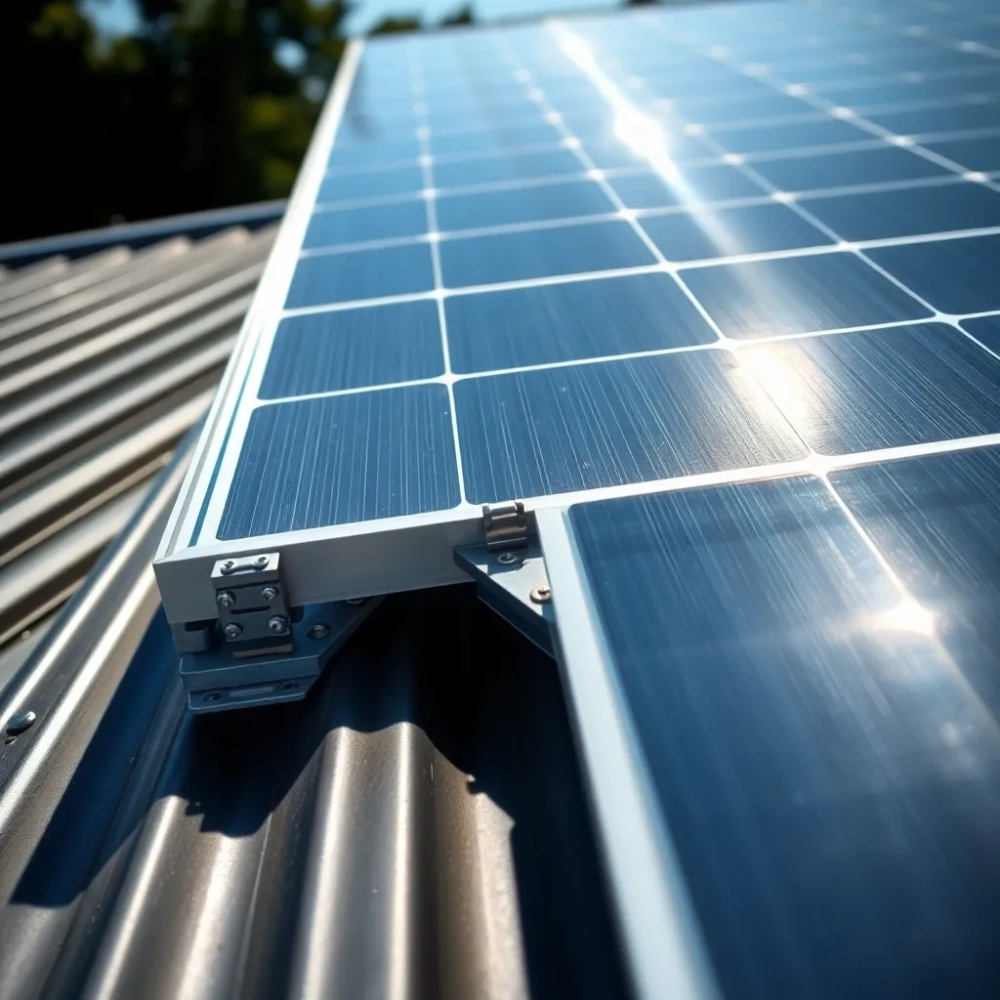

Montaż paneli na blasze trapezowej bez przecieków i błędów

Wkręcić śrubę w blasze, nałożyć hak, zacisnąć szynę, wpiąć panel cztery ruchy, które na filmie trwają dwanaście sekund, a w realu potrafią zadecydować o tym, czy dach przetrwa dwadzieścia lat bez kropli wody pod ociepleniem. Montaż paneli fotowoltaicznych na dachu z blachy trapezowej wymaga bowiem nie tylko sprawnej ręki, lecz świadomości, dlaczego hak ląduje akurat na grzbiecie fali, a śruba ma dokładnie taką, a nie inną podkładkę. Każdy skrót w tym procesie ujawnia się zwykle po pierwszej zimie w postaci korozji, mikropęknięć ogniw albo reklamacji odrzuconej przez ubezpieczyciela. Poniżej znajdziesz pełną ścieżkę, którą przechodzi doświadczony dekarz-instalator: od wyboru uchwytu pod konkretny profil trapezu, przez właściwe śruby farmerskie, aż po moment dokręcania i uziemienie konstrukcji zgodnie z polskimi normami.

• Dlaczego blacha trapezowa wymaga odrębnej logiki montażu
• Jak dobrać uchwyty hakowe do blachy trapezowej T18, T35 i T55
• Narzędzia i materiały, bez których nie zaczniesz pracy
• Montaż krok po kroku od pierwszego otworu do ostatniego zacisku
• Najczęstsze błędy przy montażu PV na blasze trapezowej
• Kiedy montaż paneli na blasze trapezowej wymaga fachowca
• Dobór elementów co kupić, ile to kosztuje i kiedy odpuścić
• Checklista odbioru instalacji na blasze trapezowej
• Najczęściej zadawane pytania

Dlaczego blacha trapezowa wymaga odrębnej logiki montażu

Blacha trapezowa nie jest jednorodną, płaską powierzchnią to cykliczny profil fal o wysokości od kilku milimetrów do ponad pięćdziesięciu. Ta geometria decyduje o wszystkim: o miejscu mocowania, o nośności, o odprowadzaniu wody. Każda fala składa się z grzbietu, czyli górnej płaszczyzny, oraz korytka, czyli dolnej części, w której po deszczu stoi woda nawet kilkanaście minut.

Instalator, który montuje panele na blasze płaskiej, po prostu rozkłada szyny i wkręca kotwy. Na blasze trapezowej taka strategia kończy się zalewaniem otworów, bo woda, zamiast spływać swobodnie do rynny, trafia na przeszkodę w korytku i cofa się pod uszczelkę. Najgorsze w tym jest to, że przeciek nie pojawia się od razu ujawnia się po roku albo dwóch, gdy pianka EPDM pod starą podkładką traci elastyczność.

Drugą cechą wyróżniającą blachę jest jej wrażliwość na punktowe obciążenia. Cienka stal o grubości 0,5-0,75 mm ugina się pod stopą instalatora, a w miejscu zbyt mocnego dokręcenia potrafi się wgnieść na stałe. Z tego względu obciążenie rozkłada się zawsze na grzbiet fali, który ma sztywność wynikającą z geometrii, a nie z grubości materiału.

Dachy z blachy trapezowej dominują na halach, garażach blaszanych, wiatach i budynkach gospodarczych. Ich popularność wynika z niskiej ceny i szybkiego montażu, lecz w kontekście fotowoltaiki oznacza jedno: inwestor zwykle szuka rozwiązania lekkiego, łatwego w demontażu i bezpiecznego dla powłoki antykorozyjnej. Klasyczne kotwy wklejane lub balastowe systemy połaciowe nie wchodzą tu w grę zbyt obciążają konstrukcję lub naruszają poszycie.

Jak dobrać uchwyty hakowe do blachy trapezowej T18, T35 i T55

Uchwyt hakowy to element, który przenosi obciążenie z panelu wraz z wiatrem i śniegiem bezpośrednio na blachę. Jego konstrukcja jest prosta: płaska stopa opiera się na grzbiecie fali, a pionowy lub kątowy trzpień wychodzi ponad profil i podpiera szynę montażową. Jednak pozorna prostota kryje kilka decyzji, które trzeba podjąć przed zakupem.

Wysokość trapezu jest pierwszym filtrem. Profile T18 (wysokość fali 18 mm) i T20 stosuje się najczęściej na garażach i wiatach, gdzie panele mają niewielką powierzchnię. Profile T35 i wyższe spotyka się na halach produkcyjnych, gdzie rozstaw podpór konstrukcyjnych bywa rzadszy. Hak musi mieć taką długość ramion, aby stopa stabilnie spoczęła na grzbiecie, a śruba montażowa przeszła przez blachę w osi fali.

Materiał wykonania wpływa na trwałość i cenę. Aluminium anodowane jest lekkie, odporne na korozję, ale kosztuje więcej i nie nadaje się do łączenia z miedzianymi elementami instalacji odgromowej. Stal nierdzewna A2/A4 wytrzymuje agresywne środowisko nad morzem czy w pobliżu zakładów chemicznych, lecz jest cięższa. Stal ocynkowana ogniowo stanowi kompromis cenowy, popularny w typowych realizacjach na terenach wiejskich i podmiejskich.

Regulacja kąta to funkcja, która ma sens tylko wtedy, gdy dach nie jest nachylony optymalnie dla PV. Na dachu o spadku 30° panele leżą bezpośrednio na szynie, więc hak stały (typ L-foot) w zupełności wystarcza. Jeśli spadek wynosi 5-15°, instalator sięga po uchwyt regulowany, pozwalający ustawić panel pod kątem 25-35° względem poziomu.

Kiedy nie stosować haków śrubowych? Gdy blacha ma grubość poniżej 0,5 mm, bo gwintowanie może ją rozerwać. W takiej sytuacji lepszym wyborem pozostaje klasyczny hak z podkładką EPDM i śrubą przelotową, która rozkłada siłę nacisku na większą powierzchnię.

Kiedy unikać regulowanych uchwytów aluminiowych? Na terenach o ekstremalnym obciążeniu śniegiem, gdzie normy PN-EN 1991-1-3 przewidują ponad 1,5 kN/m². Regulacja kąta oznacza dłuższą dźwignię, a ta zwiększa moment działający na śrubę mocującą do blachy.

Narzędzia i materiały, bez których nie zaczniesz pracy

Zanim ekipa wejdzie na dach, warto przygotować wszystko jak na linii produkcyjnej. Brak jednego elementu potrafi wstrzymać montaż na pół dnia, a poszukiwanie śruby M10 z podkładką EPDM w promieniu pięćdziesięciu kilometrów to scenariusz, który zdarza się częściej, niż się wydaje.

Kluczowym elementem są śruby farmerskie samogwintujące wkręty z sześciokątną główką, wyposażone w podkładkę gumową EPDM. To ta podkładka odpowiada za szczelność, ponieważ po dokręceniu wulkanizuje się wokół otworu i tworzy barierę dla wody. Wymiar dobiera się do grubości blachy: najczęściej 6,3 × 25 mm dla T18 i 6,3 × 32 mm dla T35.

Oprócz śrub przygotuj wkrętarkę z regulacją momentu (kluczowe!), klucz imbusowy lub płaski w zależności od typu haka, poziomicę o długości minimum 80 cm, sznurek traserski do wyznaczania osi oraz miarę laserową. Niezbędna jest też miękka szczotka i ściereczki z mikrofibry resztki wierteł i opiłki metalu rysują powłokę cynkową.

Do oznakowania miejsc wiercenia służy marker olejowy, który nie zmywa się pod wpływem deszczu. Zwykły flamaster w kilka godzin staje się nieczytelny, a na dachu pojawiają się dodatkowe, nieplanowane otwory.

Panele fotowoltaiczne o mocy 400-450 W ważą około 20 kg i mają wymiary bliskie 1,7 × 1,1 m. Do ich przenoszenia na dach służą specjalne uchwyty transportowe lub ssawki próżniowe. Układanie paneli „na rękach" na pochyłej blasze trapezowej to jeden z najczęstszych powodów uszkodzeń szyby ochronnej ogniw.

Montaż krok po kroku od pierwszego otworu do ostatniego zacisku

Krok 1: Wyznaczenie osi i rozstawu haków. Rozstaw haków w jednym rzędzie zależy od strefy wiatrowej i śniegowej. W większości regionów Polski wystarcza 1,2-1,5 m, ale w górskich gminach i na terenach otwartych warto zejść do 1,0 m. Pierwszy i ostatni hak umieszcza się w odległości nie większej niż 30 cm od krawędzi panelu, aby uniknąć efektu dźwigni.

Krok 2: Wiercenie otworów. Wiertło do metalu o średnicy identycznej ze średnicą trzpienia śruby (zwykle 6,3 mm lub 7 mm dla śrub M8). Otwór wierci się prostopadle do powierzchni blachy, w osi grzbietu fali, z umiarkowaną siłą docisku, by nie odkształcić profilu. Po wyjęciu wiertła pozostaje opiłek, który usuwa się magnetycznie lub miękką szczotką.

Krok 3: Montaż śruby z podkładką EPDM. Śrubę wprowadza się przez otwór w stopie haka, a następnie w otwór w blasze. Podkładka EPDM musi dolegać do stopy haka i do blachy jednocześnie bez szczeliny i bez zagięcia. Wkręcanie odbywa się wkrętarką z momentem ustawionym na 8-12 Nm dla śrub M6 i 12-18 Nm dla M8. Przekroczenie momentu powoduje ścięcie podkładki i utratę szczelności.

Krok 4: Poziomowanie szyny montażowej. Szyna aluminiowa o długości 210-420 cm spoczywa na hakach i łączy je w jedną linię. Poziomuje się ją względem rozciągniętego sznurka, nie względem haka, bo poszczególne haki mogą siedzieć minimalnie nierówno. Tolerancja to ±2 mm na metr bieżący.

Krok 5: Docisk panelu klemami. Każdy panel mocuje się klemami pośrednimi (między panelami) i końcowymi (na krawędziach). Moment dokręcenia klemy to zwykle 18-22 Nm dla aluminium i 14-18 Nm dla stali nierdzewnej. Klemy zbyt mocne dokręcone wgniecenia ramę panelu; zbyt luźne nie utrzymają go przy silnym wietrze.

Krok 6: Uziemienie konstrukcji. Szyny aluminiowe łączy się z bednarką odgromową za pomocą zacisków śrubowych lub zgrzewanych. Norma PN-HD 60364-7-712 wymaga, by rezystancja uziemienia nie przekraczała 10 Ω, a samo połączenie było zabezpieczone przed korozją. Pominięcie tego etapu oznacza utratę gwarancji na inwerter w razie przepięcia.

Krok 7: Okablowanie i odbiór. Przewody solarne DC (zwykle 4 mm² lub 6 mm²) prowadzi się w korytkach lub rurkach UV-odpornych, z dala od ostrych krawędzi blachy. Każdy przepust przez dach wymaga dodatkowego uszczelnienia masą dekarską.

Najczęstsze błędy przy montażu PV na blasze trapezowej

Wkręcanie śruby w korytku fali to grzech główny. Woda spływająca po blasze trafia wówczas na przeszkodę, zawirowuje i cofa się pod podkładkę. Efekt? Mokra izolacja, korozja stali, po roku grzyb na ociepleniu.

Drugim błędem jest stosowanie śrub z płaską podkładką gumową zamiast EPDM. Płaska guma twardnieje po dwóch sezonach i traci szczelność. EPDM to mieszanka etylenowo-propylenowo-dienowa, odporna na UV, ozon i temperatury od -40 do +120°C.

Pomijanie uszczelnienia masą dekarską w miejscach, gdzie panel lub korytko kablowe przecina górną krawędź dachu, to trzecia klasyczna pomyłka. Sama podkładka EPDM pod śrubą nie wystarcza, jeśli cały element przenika przez obróbkę blacharską.

Czwartą pułapką jest brak uziemienia szyn. Instalacja fotowoltaiczna wytwarza napięcie do 1000 V DC. Bez uziemienia piorun uderzający w pobliżu indukuje przepięcie, które niszczy inwerter w ciągu milisekund. Koszt wymiany inwertera to kilka tysięcy złotych, a odszkodowanie z polisy nie pokryje straty produkcji przez tygodnie.

Piątym błędem jest montaż paneli bez sprawdzenia nośności dachu. Stropodach na blasze trapezowej z płytą warstwową o grubości 10 cm wytrzymuje około 80-120 kg/m² w zależności od rozstawu podpór. Instalacja 20 paneli o łącznej masie 400 kg to dodatkowe 20-25 kg/m², co zwykle mieści się w limicie, ale tylko wtedy, gdy dach nie ma już innych obciążeń.

Kiedy montaż paneli na blasze trapezowej wymaga fachowca

Gdy dach ma spadek poniżej 5°, samodzielny montaż mija się z celem, bo wymaga precyzyjnego planowania obciążeń wiatrem. Normy PN-EN 1991-1-4 różnicują współczynniki aerodynamiczne w zależności od kąta nachylenia i strefy dachu (narożnik, krawędź, środek). Bez obliczeń instalacja w narożniku może nie wytrzymać ssania wiatru i oderwać się razem z blachą.

Jeśli dach pokrywa blacha powlekana (poliester, PVDF, plastisol), a nie ocynkowana, wezwanie dekarza-instalatora jest obowiązkowe. Wiercenie w powłoce organicznej wymaga chłodzenia i specjalnych wierteł, inaczej powłoka topi się i traci ochronę antykorozyjną wokół otworu.

Gdy instalacja przekracza 6,5 kWp, czyli około 15 paneli, w grę wchodzi projekt budowlany. Urząd nadzoru budowlanego może żądać obliczeń konstrukcyjnych, a ubezpieczyciel odmówi wypłaty odszkodowania bez dokumentacji.

Obecność instalacji odgromowej na budynku zmienia logikę montażu. Panele nie mogą zasłaniać zwodów, a odległość między ramą panelu a elementem odprowadzającym prąd musi wynosić co najmniej 0,5 m wg PN-EN 62305.

Wreszcie, każdy dach z widocznymi śladami korozji, łuszczącą się farbą albo ugięciem wymaga ekspertyzy przed montażem. Instalacja paneli na blasce, która za dwa lata będzie wymagała wymiany, to pieniądze wyrzucone w przysłowiowe błoto.

Dobór elementów co kupić, ile to kosztuje i kiedy odpuścić

Rynek oferuje trzy główne systemy montażowe: haki z podkładką EPDM i śrubą farmerską (najtańsze), systemy bezhakowe z klemami zaciskowymi (średnia półka) oraz systemy balastowe układane bez przebijania (najdroższe, ale bezinwazyjne).

System z hakami śrubowymi kosztuje orientacyjnie 25-40 zł za jeden punkt mocowania w przeliczeniu na panel, czyli 4000-6000 zł za 20 paneli. Obejmuje śruby, haki, szyny aluminiowe i klemy. Do tego dochodzi okablowanie (800-1500 zł), złączki MC4 (200-400 zł) oraz masa dekarska (100-200 zł).

System bezhakowy z klemami zaciskowymi bywa droższy o 20-30%, bo wymaga szerszych szyn i większej liczby klem. Jego zaletą jest brak ryzyka przecieku, bo nie ma otworów przelotowych w blasze.

System balastowy układa się tylko na dachach płaskich lub o minimalnym spadku. Stosuje się go tam, gdzie właściciel nie zgadza się na jakiekolwiek przebijanie poszycia, np. na budynkach z gwarancją dekarską ważną jeszcze przez kilkanaście lat.

Kiedy nie stosować systemu hakowego? Gdy blacha ma mniej niż 5 lat i obowiązuje gwarancja producenta, bo każdy otwór ją unieważnia. Producenci tacy jak Ruukki czy Blachy Pruszyński dopuszczają wprawdzie przebijanie, ale pod warunkiem użycia oryginalnych elementów i zgłoszenia montażu w ciągu 30 dni.

Kiedy odpuścić system balastowy? Gdy dach nie ma atesty na dodatkowe obciążenie. Betonowe bloczki balastowe ważą 40-80 kg każdy, a na dachu 100 m² potrafi pojawić się ich kilkadziesiąt.

Checklista odbioru instalacji na blasze trapezowej

Ostatni etap to weryfikacja, czy wszystko zagrało. Każdy punkt poniższej listy warto sprawdzić przed zejściem z dachu, bo błąd odkryty po opuszczeniu rusztowania to niemal pewny powrót ekipy i dodatkowy koszt.

• Typ blachy rozpoznany, rozstaw grzbietów zmierzony i zweryfikowany z projektem.
• Uchwyty dobrane do wysokości trapezu, każdy osadzony na grzbiecie fali.
• Śruby z podkładką EPDM dokręcone momentem zgodnym z kartą producenta.
• Szyny wypoziomowane, tolerancja ±2 mm/m.
• Uziemienie konstrukcji podłączone do bednarki odgromowej.
• Brak ostrych krawędzi przy panelach, rury osłonowe na przewodach DC.
• Przejścia przez połać dachu uszczelnione masą dekarską.
• Dokumentacja powykonawcza ze zdjęciami kluczowych miejsc.

Najczęściej zadawane pytania

Czy można montować panele na każdej blasze trapezowej?
Nie. Blacha o grubości poniżej 0,5 mm, z licznymi śladami korozji lub z powłoką łuszczącą się na większej powierzchni nie nadaje się do montażu bez wcześniejszej naprawy.

Jaką śrubę dobrać do blachy T35?
Najczęściej 6,3 × 32 mm z podkładką EPDM o średnicy 16 mm. Długość gwintu musi przenikać blachę na co najmniej 8 mm, aby połączenie było stabilne.

Ile haków potrzeba na jeden panel?
Zwykle dwa, w układzie góra-dół. Przy panelach większych niż 450 W lub przy zwiększonym obciążeniu wiatrem stosuje się trzy haki: dwa na dole, jeden na górze.

Czy montaż unieważnia gwarancję dachu?
To zależy od zapisów w karcie gwarancyjnej producenta blachy. Większość uznaje przebijanie pod warunkiem użycia oryginalnych śrub i masy dekarskiej, ale wymaga pisemnego zgłoszenia.

Jak długo trwa montaż 20 paneli na blasze trapezowej?
Jedna doświadczona ekipa montuje 20 paneli wraz z okablowaniem w ciągu jednego dnia roboczego. Bez doświadczenia proces ten potrafi się rozciągnąć do trzech dni.

Montaż paneli fotowoltaicznych na dachu z blachy trapezowej to nie jest czynność, którą można traktować jako rozszerzenie standardowego montażu na dachu skośnym. Geometria profilu wymusza pracę na grzbiecie fali, podkładka EPDM wymusza precyzyjne dokręcanie, a brak uziemienia potrafi zniszczyć inwerter w jednej sekundzie. Każdy etap od wyboru uchwytu przez moment dokręcania po klasę stali nierdzewnej klemy ma znaczenie.

Rozwiązania są dostępne w każdym przedziale cenowym i dla każdego typu blachy. Najważniejsze, by przed zakupem zweryfikować stan dachu, dobrać uchwyt do profilu i nie oszczędzać na śrubach z podkładką EPDM, bo to one stoją na granicy między szczelnym dachem a kosztowną naprawą.

Jeśli planujesz instalację na swoim dachu, zacznij od spisu: typ blachy, wysokość trapezu, kąt nachylenia, obecność instalacji odgromowej. Z tymi informacjami dobór uchwytów, śrub i szyn staje się precyzyjny, a oferta wykonawcy łatwa do weryfikacji.

Źródła i normy:
PN-EN 1991-1-3:2008 Oddziaływania na konstrukcje. Obciążenie śniegiem.
PN-EN 1991-1-4:2008 Oddziaływania na konstrukcje. Obciążenie wiatrem.
PN-HD 60364-7-712:2016 Instalacje elektryczne niskiego napięcia. Fotowoltaiczne instalacje wytwórcze.
PN-EN 62305 Ochrona odgromowa.
PN-EN 61215 Moduły fotowoltaiczne z krzemu krystalicznego. Kwalifikacja konstrukcji i aprobata typu.
Karty techniczne producentów haków i szyn montażowych (np. K2 Systems, Schletter, Alumero).
Instrukcje montażowe producentów blach trapezowych (Ruukki, Pruszyński, Blachotrapez).
