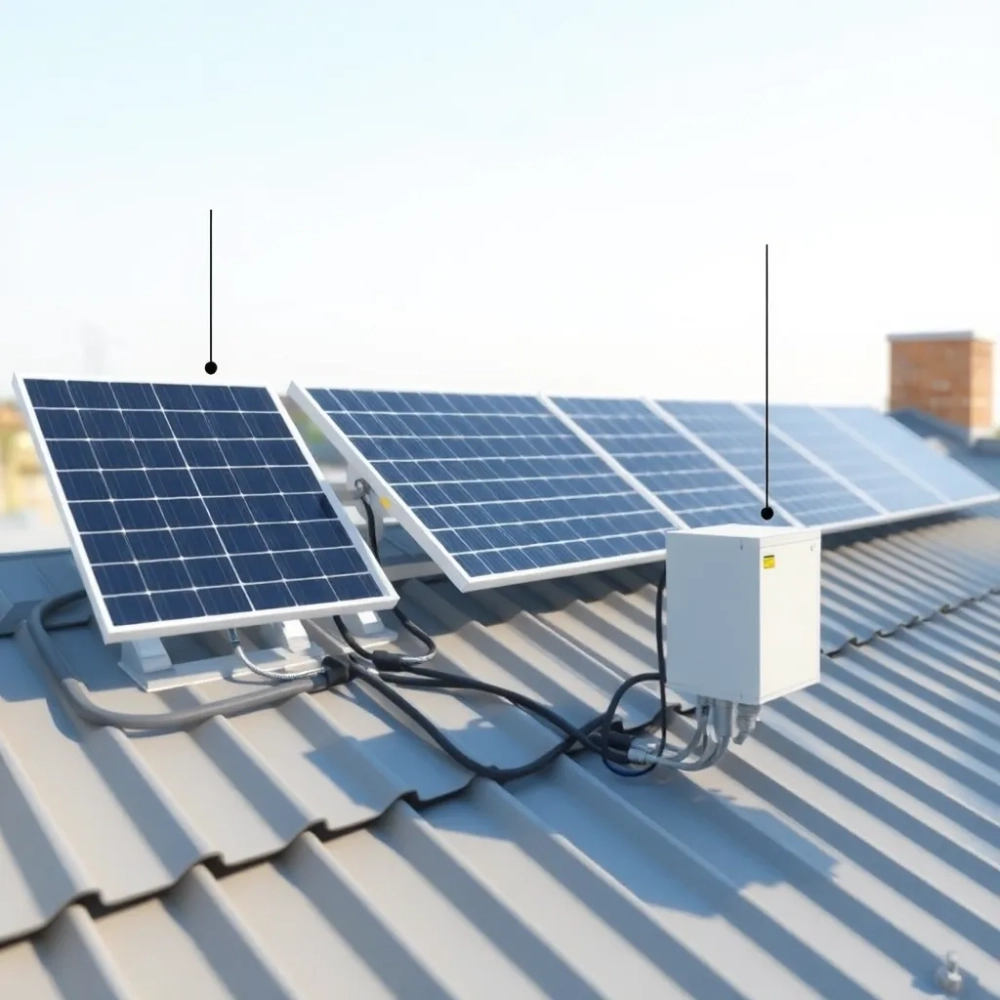

Montaż paneli fotowoltaicznych: schematy i podłączenia

Montaż paneli fotowoltaicznych to decyzja techniczna i strategiczna na lata; trzy kluczowe wątki pojawiają się natychmiast: wybór wariantu pracy (on‑grid, off‑grid czy hybrydowy), dobór schematu połączeń paneli i konfiguracji falownika z MPPT oraz projekt zabezpieczeń i rozdzielnicy z licznikiem dwukierunkowym. Każdy z tych wątków wpływa na koszty, bezpieczeństwo i produkcję energii, a decyzje zapadają na etapie projektu, nie po montażu. W artykule przyjrzymy się praktycznym schematom podłączeń, liczbom i przykładom, które pomogą zaplanować instalację o realnych parametrach i kosztach.

• Schematy instalacji on-grid w fotowoltaice
• Instalacja off-grid i magazyny energii
• Instalacja hybrydowa – schematy i możliwości
• Falownik i MPPT – schematy konfiguracji
• Licznik dwukierunkowy i sterowanie bojlerem – schemat
• Zabezpieczenia i okablowanie w rozdzielnicy – schemat
• Pytania i odpowiedzi: Montaż paneli fotowoltaicznych schemat

Poniżej krótka analiza zagadnienia „Montaż paneli fotowoltaicznych schemat” przedstawiona w formie porównawczej dla przykładowego systemu domowego o mocy około 6,0 kWp; dane uwzględniają typowe moduły, falownik, magazyn energii oraz orientacyjne koszty i produkcję.

Patrząc na tabelę widzimy natychmiastowe implikacje: 16 modułów po 375 Wp to rozwiązanie popularne ze względu na bilans mocy i łatwość łączenia w stringi, falownik musi mieć wystarczający zakres wejściowy by pracować efektywnie z 2 stringami po około 8 modułów, a dodanie magazynu 5–10 kWh podwyższa koszt inwestycji o 30–80% w zależności od technologii akumulatora. Te liczby definiują schemat montażu, dobór zabezpieczeń i przekroje kabli — czyli wszystko to, co widzimy później w rozdzielnicy i na schematach połączeń.

Zobacz także: Zgoda wspólnoty na montaż paneli PV – wzór uchwały

Schematy instalacji on-grid w fotowoltaice

On‑grid to najprostszy schemat z punktu widzenia komponentów: moduły fotowoltaiczne, prowadnice montażowe, listwa łączeniowa (opcjonalnie), wyłącznik DC, falownik, zabezpieczenia AC i licznik dwukierunkowy przyłączeniowy; to układ, który pozwala od razu oddać nadwyżki do sieci i rozliczać się z dostawcą. Dla systemu domowego ~6,0 kWp schemat połączeń zwykle obejmuje 2 stringi po 8 modułów każdy, każde ogniwo o Vmp ≈ 32–34 V daje napięcie pracy stringu rzędu 250–280 V, co doskonale współgra z większością falowników o zakresie MPPT zaczynającym się od ~150 V. Ważne są też zabezpieczenia DC: bezpieczniki lub wyłączniki DC na każdym stringu (dobierane pod Isc panelu), a na AC stronie wkładki nadprądowe oraz wyłącznik ochronny i rozłącznik dwutorowy między falownikiem a licznikiem.

Ile kroków ma prosty schemat montażu on‑grid? Wersja skrócona w formie listy pokazuje logikę działań i miejsca, gdzie pojawiają się decyzje elektryczne i konstrukcyjne:

• 1. Audyt dachu i ocena nasłonecznienia, wybór orientacji i kąta.
• 2. Dobór paneli i ich liczby (moc nominalna i wymiary), plan rozmieszczenia na połaci.
• 3. Montaż konstrukcji i paneli, sprawdzenie siły połączeń z krokwiami.
• 4. Prowadzenie stringów do skrzynki łączeniowej, zabezpieczenia DC i SPD.
• 5. Montaż falownika, podłączenie MPPT, sprawdzenie napięć i prądów.
• 6. Połączenie AC do rozdzielnicy, instalacja licznika dwukierunkowego, zgłoszenie do operatora sieci.

W praktyce projektowania on‑grid liczy się dopasowanie napięć i prądów: przykładowo panel 375 Wp ma Imp ≈ 11,3 A i Voc ≈ 40–46 V, więc string 8‑panelowy ma Imp ≈ 11,3 A a Voc ≈ 8×Voc ≈ 320–370 V, dlatego falownik powinien mieć maks. Voc > 400 V i MPPT obejmujący Vmp ~ 200–600 V. Przy takim układzie przewody DC między stringami a falownikiem często wykonywane są przewodem PV1‑F 4 mm² przy długościach do 15–20 m, a przy dłuższych trasach warto iść w 6 mm², by zachować akceptowalny spadek napięcia i ograniczyć straty.

Zobacz także: Montaż paneli fotowoltaicznych: cena i koszty

Instalacja off-grid i magazyny energii

Off‑grid oznacza pełną niezależność od sieci i w konsekwencji wymaga magazynu energii oraz inwertera z możliwością pracy wyspowej; schemat zawiera panele, regulator ładowania (MPPT lub kontroler), akumulatory, falownik napięcia (przekształtnik DC‑AC) oraz zabezpieczenia i prosty system zarządzania energią. Dla domu, który ma działać poza siecią, typowy dobór to falownik 3–6 kW i bank akumulatorów 10–20 kWh, żeby zapewnić dni autonomii przy zużyciu rzędu 5–10 kWh/dobę; akumulator Li‑ion 10 kWh może kosztować dziś orientacyjnie 20 000–45 000 PLN, w zależności od chemii i gwarancji, co stanowi znaczną część budżetu. W tym schemacie regulator MPPT pracuje przeciwstawnie do falownika sieciowego: on steruje ładowaniem akumulatora i maksymalizuje energię wejściową.

Przy projektowaniu magazynu kluczowe są trzy parametry: pojemność (kWh), moc maksymalna rozładowania (kW) i wymagana autonomia (dni). Przykład obliczeniowy: gospodarstwo zużywające 6 kWh/dobę decyduje się na 2 dni autonomii i stratę 15% w systemie; potrzebny bank to około 6 kWh × 2 / 0,85 ≈ 14 kWh użytecznej pojemności, co przy baterii Li‑ion o głębokości rozładowania 90% i kosztach ~3 000 PLN/kWh daje koszt modułów ok. 42 000 PLN. Do tego dochodzi falownik z funkcją ładowania i separacji źródeł, koszt ~8 000–18 000 PLN, oraz akcesoria: BMS, przełączniki priorytetów, zabezpieczenia DC/AC.

W schemacie off‑grid projektant musi też brać pod uwagę moc szczytową i jednoczesne obciążenia: przykładowo grzałka 2 kW i mikrofale 1 kW uruchomione jednocześnie to 3 kW, więc falownik powinien mieć moc ciągłą >= 3,5 kW z krótkotrwałym przetwornikiem szczytowym. Ponadto instalacja off‑grid często stosuje układy hybrydowe prostsze do sterowania ładowaniem: DC‑coupling, gdzie panele ładują bezpośrednio akumulator przez MPPT, lub AC‑coupling z inwerterem, który steruje ładowaniem poprzez AC‑charger; wybór zależy od istniejącej infrastruktury i planu rozbudowy.

Instalacja hybrydowa – schematy i możliwości

Hybrydowa instalacja łączy cechy on‑grid i off‑grid: system pracuje podłączony do sieci, ale posiada magazyn energii oraz inteligentne zarządzanie, co pozwala magazynować nadwyżki i wykorzystywać je w czasie zapotrzebowania lub awarii. Schemat hybrydowy zwykle obejmuje panele, falownik hybrydowy (lub falownik + oddzielny ładowacz), baterie, układ priorytetów i licznik dwukierunkowy; konfiguracja umożliwia tryby takie jak priorytet własne zużycie, tryb oszczędnościowy, tryb backup. Z punktu widzenia projektowego ważne jest dobranie falownika z wystarczającą liczbą MPPT, odpowiednim zakresem Vdc i możliwością zasilania akumulatora mocą 3–5 kW, co w praktyce przekłada się na elastyczność w układaniu stringów i planowaniu rozbudowy magazynu.

Przykładowy schemat hybrydowy dla domu: 6 kWp paneli, falownik hybrydowy 5 kW z 2 MPPT, bateria 7 kWh, ładowarka AC/DC 3 kW; priorytet ustawiony na ładowanie baterii z PV i zasilanie najpierw odbiorów krytycznych, a dopiero potem eksport do sieci. Taki układ pozwala obniżyć import z sieci w godzinach popołudniowych i wieczornych, a jednocześnie zapewnić zasilanie awaryjne przez 1–2 godziny przy średnim obciążeniu 3 kW. Koszt hybrydowego rozszerzenia w porównaniu do prostego on‑grid to najczęściej +30–60% zależnie od pojemności baterii i funkcji zarządzania energią.

Schematy hybrydowe oferują też możliwość inteligentnego sterowania odbiornikami, na przykład rozłączenia grzałki bojlera w godzinach nocnych lub załączenia jej przy nadwyżce produkcji, co zwiększa wykorzystanie własnej energii i skraca okres zwrotu inwestycji. Ważne, by projekt przewidywał miejsce w rozdzielnicy na dodatkowe styczniki i przekaźniki oraz zabezpieczenia dla linii AC i DC, a także by falownik obsługiwał scenariusze islandingu i bezpiecznego przełączania zasilania przy awarii sieci.

Łączenie paneli w stringi: szeregowe i równoległe

Szeregowe łączenie paneli zwiększa napięcie, natomiast równoległe zwiększa prąd; wybór zależy od parametrów falownika i warunków instalacji, a także od ryzyka zacienienia. Przykład: panel o Vmp 33 V i Imp 11,3 A połączony szeregowo w 8‑panelowy string daje Vmp ≈ 264 V przy prądzie ≈ 11,3 A, zaś dwa takie stringi połączone równolegle dostarczą tę samą wartość napięcia i prąd ≈ 22,6 A. Z punktu widzenia strat i doboru przewodów, wyższe napięcie (szereg) oznacza mniejsze prądy i mniejsze straty przesyłowe, co pozwala użyć przewodów o mniejszym przekroju na dłuższych trasach DC; to często decyduje o opcji łączenia na dachach rozległych lub z odległym falownikiem.

Minusy łączenia szeregowego widoczne są przy zacienieniu — jeden zacieniony panel obniża przepływ prądu całego stringu, co pogarsza produkcję; istnieją mechanizmy łagodzące, jak bypass diody w modułach, optymalizatory mocy przy panelach lub zastosowanie mikrofalowników. Z tego powodu w instalacjach, gdzie występuje duże ryzyko częściowego zacienienia (kominy, okna dachowe, drzewa), projektanci często stosują więcej krótszych stringów lub optymalizatory, co zwiększa koszt, ale poprawia sprawność całego układu przy zróżnicowanej ekspozycji ogniw.

Praktyczne wytyczne doboru przekrojów kabli i zabezpieczeń: dla prądu stringu do 15 A stosuje się PV1‑F 4 mm², dla prądu 15–25 A lepiej 6 mm²; bezpieczniki DC na stringi dobiera się tak, by ich wartość nominalna była ok. 1,25×Isc_string, a maksymalne napięcie izolacji kabla odpowiadało maks. Voc całego stringu z marginesem (np. Voc_string 370 V → kable i wyłącznik min. 1000 V DC możliwe, ale często stosuje się standard 800–1000 V DC dla bezpieczeństwa systemowego). To pokazuje, że schemat łączeń musi iść w parze z wyborem kabli i zabezpieczeń.

Falownik i MPPT – schematy konfiguracji

Falownik jest sercem instalacji — przetwarza prąd stały z paneli na prąd zmienny i zarządza MPPT, czyli optymalizacją pracy paneli. Wybierając falownik, patrzymy na moc znamionową, ilość i charakterystykę MPPT, zakres napięć i maksymalne prądy wejściowe; na przykład falownik 5 kW z dwoma MPPT może obsłużyć dwa oddzielne stringi o długościach dopasowanych do różnych połaci dachu, co daje elastyczność układu i ogranicza wpływ cienia. Parametry MPPT (zakres Vmp i max prąd na wejście) definiują, ile modułów można bezpiecznie połączyć w string; częściej niż niejeden, projekt wymusza rozdzielenie paneli na kilka MPPT, by zachować optymalną pracę przez cały dzień.

Konfiguracja typowa: jeśli panel ma Vmp ≈ 32 V i falownik obsługuje MPPT od 125 do 500 V, to optymalna długość stringu to 4–12 paneli (z zachowaniem Voc_max i marginesu temperaturowego). Przykład: dwa stringi po 8 paneli każdy podłączone do dwóch wejść MPPT; każdy wejście MPPT dostaje Imp ≈ 11,3 A, więc falownik musi obsłużyć sumaryczny prąd DC około 23 A przy specyfikacji wejściowej. W praktyce projektant sprawdza też limit prądu krótkiego zwarcia i współczynnik oversizingu (np. DC/AC 1,1–1,4), by zoptymalizować produkcję w różnych porach roku.

Falowniki nowej generacji oferują funkcje komunikacji, sterowania magazynem, priorytetu załadunku i integracji z systemami zarządzania energią; przy schemacie podłączeń warto przewidzieć miejsce na dodatkowe przewody komunikacyjne (RS485, CAN, TCP/IP) oraz na elementy sterujące jak styczniki i przekładniki prądowe do monitoringu zużycia. MPPT reaguje dynamicznie na zmiany irradiancji, ale jego skuteczność zależy od prawidłowego rozmieszczenia stringów, optymalnego doboru długości i od minimalizowania wpływu zacienienia i różnic temperaturowych.

Licznik dwukierunkowy i sterowanie bojlerem – schemat

Licznik dwukierunkowy to element rozliczeń: mierzy energię w obu kierunkach i pozwala na oddawanie nadwyżek do sieci oraz pobór w razie potrzeby; w schemacie on‑grid miernik montuje się na głównym przyłączu po stronie chronionej rozdzielnicy, tak aby mógł rejestrować sumę importu i eksportu. W przypadku instalacji z taryfami i inteligentnym zarządzaniem energią, licznik współpracuje z kontrolerem, który może wysyłać informacje o bilansie energii i uruchamiać obwody pomocnicze, np. przekaźnik załączający grzałkę bojlera przy nadwyżce produkcji. Schematy sterowania bojlerem oparte są na kontakcie beznapięciowym lub magistrali sterującej z falownika, który mierzy chwilowe nadwyżki i kieruje je do odbiornika priorytetowego.

Przykładowy układ sterowania bojlerem: falownik wylicza chwilowy bilans (PV minus obciążenie) i przy nadwyżce >1,5 kW wysyła sygnał sterujący (stykać 16–25 A, 230 V) do stycznika zasilającego grzałkę 2–3 kW; stycznik załącza grzałkę na określony czas, a system loguje ilość zaabsorbowanej energii. Kontakt sterujący powinien być odpowiednio dobrany — dla grzałki 3 kW prąd ~13 A, więc stycznik 16 A jest minimalny, lepszy 25 A z uwagi na trwałość i możliwe przeciążenia; dodatkowo warto zabezpieczyć obwód dedykowany wyłącznikiem nadprądowym i RCD 30 mA dla ochrony przeciwporażeniowej.

Energetyczne przykłady: podgrzanie 100 litrów wody o 30°C wymaga ~3,5 kWh; więc przy grzałce 3 kW czas grzania to ok. 1 h 10 min i zużycie energii równe produkcji z ~4 kWp instalacji w dobrych warunkach przez jedną pogodną południową godzinę. To pokazuje, że integracja licznika dwukierunkowego z automatyką bojlera może realnie zwiększyć wykorzystanie własnej energii i poprawić gospodarkę cieplną budynku, jeśli schemat sterowania będzie dobrze dobrany do rzeczywistych warunków produkcji.

Zabezpieczenia i okablowanie w rozdzielnicy – schemat

Rozdzielnica to serce bezpieczeństwa instalacji fotowoltaicznej: musi zawierać wyłączniki DC, bezpieczniki stringowe, SPD (ograniczniki przepięć) po stronie DC i AC, wyłącznik główny AC, wyłącznik różnicowoprądowy 30 mA oraz wyłączniki nadprądowe dla obwodów. Dla systemu ~6 kWp typowy zestaw to: wyłącznik DC dwubiegunowy, dwa bezpieczniki na stringi (np. 15 A gG dobierane do Isc), SPD klasy II na DC i AC (dobrane napięciowo), wyłącznik główny AC 25–32 A oraz RCD typu A lub B w zależności od charakteru falownika; wszystko to montuje się w wydzielonej szafie lub wnęce rozdzielczej z odpowiednią wentylacją i dostępem. Niezbędne jest też oczywiście prawidłowe połączenie wyrównawcze uziemień modułów, konstrukcji i przewodów ochronnych.

Dobór przekrojów kabli według typowych zasad: przewody DC stringowe 4–6 mm² (PV1‑F) w zależności od długości i natężenia prądu, przewód łączący falownik z rozdzielnicą AC zależny od mocy falownika — dla 5 kW zwykle przewód 4 mm² jeśli długość nie jest duża, przy dłuższych trasach lub większej mocy stosuje się 6 mm². W rozdzielnicy każdy obwód AC powinien mieć swój wyłącznik nadmiarowy i zabezpieczenie różnicowoprądowe tam, gdzie to wymagane, a oznakowanie przewodów i elementów musi być czytelne — etykiety z numeracją obwodów, kierunkiem przepływu energii i informacją o napięciu DC pomiędzy biegunami pomagają przy późniejszej eksploatacji i serwisie.

Przy montażu i odbiorze instalacji zaleca się sprawdzić wartości prądów i napięć zgodne z obliczeniami projektowymi, zmierzyć rezystancję izolacji przewodów oraz wykonać testy funkcjonalne wyłączników i SPD; warto też zaplanować miejsce na ewentualne rozbudowy, np. dodatkowy falownik, moduły komunikacyjne czy większy magazyn, bo dodawanie elementów do już zaprojektowanej rozdzielnicy bywa skomplikowane i kosztowne. Prawidłowy schemat zabezpieczeń minimalizuje ryzyko łuku, przepięć i zwarć, a dobrze dobrane przekroje kabli obniżają straty i poprawiają ekonomikę instalacji fotowoltaicznej.

Pytania i odpowiedzi: Montaż paneli fotowoltaicznych schemat

• Jakie są trzy podstawowe warianty instalacyjne i kiedy je wybrać?
  Istnieją trzy warianty: on-grid, off-grid i hybrydowy. Wybór zależy od dostępu do sieci, potrzeb energetycznych i możliwości magazynowania energii.

• Czy panele łączymy w stringi szeregowo czy równolegle i jakie to ma znaczenie?
  Panele łączymy w stringi zarówno szeregowo, jak i równolegle. Szeregowe podnoszą napięcie całego układu, a równoległe utrzymują stałe natężenie; konfiguracja wpływa na MPPT i możliwości podłączeń.

• Co to jest falownik i jak wpływa na efektywność systemu?
  Falownik przetwarza prąd stały na zmienny, steruje pracą systemu i determinuje efektywność poprzez swoje parametry (sprawność, MPPT) i dopasowanie do obciążeń.

• Jakie elementy bezpieczeństwa powinny być uwzględnione w schemacie montażu?
  Zabezpieczenia, ograniczniki przepięć, bezpieczniki, odpowiednie połączenia kablowe w rozdzielni oraz zabezpieczenia przeciwpożarowe i od porażenia.
