Jak układać styrodur na podłogę, żeby ciepło nie uciekało

Zimna posadzka na parterze, wyższe rachunki za ogrzewanie, mostki termiczne przy ścianach i pękanie wylewki w pierwszym sezonie grzewczym to scenariusz, który wciąż powtarza się w domach jednorodzinnych, gdzie izolację termiczną podłogi potraktowano po macoszemu albo ułożono ją z materiałem nieprzeznaczonym do kontaktu z wilgocią i obciążeniami użytkowymi. Płyty XPS, potocznie zwane styrodurem, potrafią rozwiązać wszystkie trzy problemy naraz, ale wyłącznie wtedy, gdy zna się ich fizykę, ograniczenia i kolejność warstw w przeciwnym razie zamieniają się w drogi wypełniacz, który chłonie wodę i traci parametry cieplne szybciej, niż zdąży się go położyć.

• Styrodur, styropian czy wełna: co naprawdę działa pod panelami
• Parametry techniczne, które decydują o trwałości izolacji
• Układ warstw podłogi ze styrodurem pod ogrzewanie podłogowe
• Jak kleić i układać styrodur: technika bez kołków i rozpuszczalników
• Najczęstsze błędy przy układaniu styroduru i jak ich uniknąć

Styrodur, styropian czy wełna: co naprawdę działa pod panelami

Rynek izolacji podłogowych roi się od materiałów o zbliżonych nazwach, lecz zupełnie różnej strukturze komórkowej. Ekstrudowany polistyren (XPS) powstaje przez wyciskanie masy przez filtr, dzięki czemu uzyskuje strukturę zamkniętokomórkową o gładkiej, spiekanej powierzchni. To właśnie ta budowa odpowiada za kluczowe parametry: nasiąkliwość poniżej 0,7% objętości oraz wytrzymałość na ściskanie rzędu 200-700 kPa. Styropian EPS ma komórki otwarte, więc chłonie wilgoć nawet do 5% objętości, ale za to kosztuje mniej i wystarcza tam, gdzie nie ma gruntu ani wylewki mokrej.

Wełna mineralna pod panele laminowane sprawdza się rzadko: reaguje na wilgoć, a jej sprężystość powoduje ugięcia paneli przy chodzeniu. Warto ją wybrać tylko wtedy, gdy priorytetem jest izolacja akustyczna między piętrami w budynku o lekkiej konstrukcji szkieletowej. W każdym innym scenariuszu wybór sprowadza się do odpowiedzi na jedno pytanie: czy pod podłogą jest grunt, betonowy strop nad nieogrzewaną piwnicą albo wodne ogrzewanie podłogowe. Jeśli tak, jedynym sensownym materiałem pozostaje XPS o lambdzie ≤ 0,034 W/(m·K) i klasie wytrzymałości minimum 300 kPa.

Przed zakupem warto sprawdzić deklarację właściwości użytkowych (DWU) producenta zgodnie z normą PN-EN 13164 każda płyta XPS powinna mieć oznakowane λD, klasę tolerancji grubości (zwykle T1) oraz zachowanie przy obciążeniu długotrwałym (creep). Brak takiego dokumentu powinien zapalić czerwoną lampkę: na rynku pojawiają się płyty no-name o fikcyjnych parametrach, które po dwóch sezonach zaczynają pęcznieć.

Parametry techniczne, które decydują o trwałości izolacji

Kluczowa zasada brzmi: nie ma sensownej oszczędności na grubości ani gęstości XPS, bo każdy zaoszczędzony milimetr wraca w postaci wyższych rachunków za ogrzewanie. Dom jednorodzinny o powierzchni około 120 m², który zamiast 8 cm XPS położy 5 cm, traci rocznie od 8 do 15% energii cieplnej przeliczone na gaz ziemny daje kwotę 600-1200 zł, czyli więcej niż koszt materiału. Właśnie dlatego minimalna grubość styroduru pod panele na gruncie to 8 cm, a przy ogrzewaniu podłogowym 10 cm w dwóch warstwach po 5 cm, aby zminimalizować mostki na stykach.

Klasa wytrzymałości na ściskanie liczona przy 10% odkształceniu mówi wprost, jakie obciążenia użytkowe zniesie podłoga. W pokojach dziennych wystarczy XPS 200 (200 kPa), ale w korytarzach, kuchniach i garażach warto sięgnąć po XPS 300 lub XPS 500. Płyty oznaczone jako XPS 15 (150 kPa) nadają się wyłącznie pod dachy i ściany, nigdy pod wylewkę z panelami ugną się pod ciężarem mebli kuchennych.

Współczynnik λD podawany na opakowaniu to lambda deklarowana, czyli górna granica rzeczywistego współczynnika przewodzenia ciepła. Im niższa, tym lepiej: λD = 0,029 W/(m·K) oznacza, że dla 8 cm grubości opór cieplny R wynosi 2,75 m²·K/W, co przy ogrzewaniu podłogowym daje temperaturę powierzchni panelu o 1,5-2°C wyższą niż przy λD = 0,036. Nasiąkliwość z kolei powinna wynosić ≤ 0,7% objętości wszystko powyżej tej wartości oznacza, że po zalaniu wylewką płyta wchłonie wodę i na stałe obniży izolacyjność.

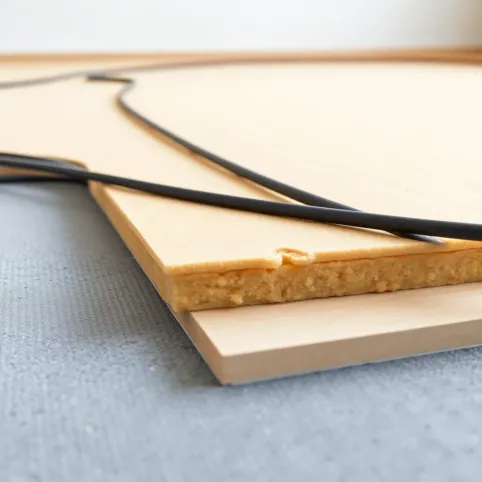

Układ warstw podłogi ze styrodurem pod ogrzewanie podłogowe

Przy ogrzewaniu podłogowym liczy się nie tylko grubość izolacji, ale też cały pakiet warstw, bo każdy milimetr źle ułożonej folii obniża skuteczność całego systemu. Prawidłowa kolejność od spodu wygląda tak: wyrównany strop lub podłoże betonowe na gruncie, folia polietylenowa 0,2 mm z zakładkami 15 cm i wywinięciem na ścianę, pierwsza warstwa XPS 5 cm mijankowo, druga warstwa XPS 5 cm z przesunięciem o połowę długości płyt, folia PE 0,2 mm, rurki ogrzewania podłogowego wraz z klipsami mocującymi do XPS, wylewka cementowa lub anhydrytowa 6-7 cm z domieszką plastyfikatora, podkład korkowy lub piankowy XPS 2 mm, panele laminowane lub deska wielowarstwowa.

Opór cieplny wszystkich warstw nad rurkami ogrzewania podłogowego nie może przekroczyć 0,15 m²·K/W tę wartość podają zarówno producenci systemów Uponor i Wavin, jak i norma PN-EN 1264. Przekroczenie tego progu oznacza, że podłoga grzeje się opornie, a pompa obiegowa pracuje na wyższych obrotach, zużywając niepotrzebnie prąd. Sam styrodur ma R = 2,5-3,0 m²·K/W przy 8 cm, więc problemu nie stanowi problemem bywa zbyt gruba deska podłogowa lub filcowy podkład o R powyżej 0,10.

Wariant odwrócony układu stosuje się przy remontach, gdy nie ma możliwości skucia starej wylewki. Na istniejącą posadzkę (kafelki, lastryko) kładzie się folię PE, potem warstwę XPS 5-8 cm, znowu folię PE, a następnie suchy jastrych z płyt gipsowo-włóknowych 2×10 mm. Taki układ ma R = 2,2 m²·K/W i sprawdza się przy niewielkich nierównościach podłoża, ale jego łączna grubość 8-10 cm zmniejsza wysokość pomieszczenia, co w starszym budownictwie bywa problematyczne.

Folia PE między XPS a wylewką pełni dwie funkcje: chroni styrodur przed agresywnym alkaliami z cementu oraz zapobiega „pływaniu" płyt podczas wylewania mieszanki. Bez niej woda zarobowa wnika w szczeliny między płytami i po stwardnieniu tworzy mostki akustyczne kroki na piętrze słychać wtedy jak na drewnianej podłodze. Zakładki folii powinny wynosić minimum 15 cm i być sklejone taśmą butylową, a wywinięcie na ścianę sięgać wysokości listwy przypodłogowej.

Jak kleić i układać styrodur: technika bez kołków i rozpuszczalników

Mechaniczne łączniki kołki talerzowe, wkręty, klamry to najczęstsza przyczyna utraty izolacyjności, bo każdy taki element przebija płytę na wylot i tworzy mostek termiczny o punktowej wartości χ = 0,002 W/K. Wystarczy dziesięć kołków na metrze kwadratowym, by opór cieplny spadł o 3-5%. Właśnie dlatego poprawny montaż styroduru opiera się wyłącznie na klejeniu i docisku własnym warstw.

Najlepiej sprawdzają się kleje poliuretanowe jednoskładnikowe (np. Soudal Fix All High Tack) oraz kleje bitumiczne na bazie rozpuszczalników organicznych ale uwaga: nie wolno stosować klejów zawierających aceton, toluen lub ksylen, bo rozpuszczają one polistyren w ciągu kilku minut. Klej nanosi się pasami co 30 cm wzdłuż obwodu płyty i dwoma pasami w środku, nie punktowo, bo punktowe klejenie zostawia puste przestrzenie, w których wylewka ugina się pod obciążeniem.

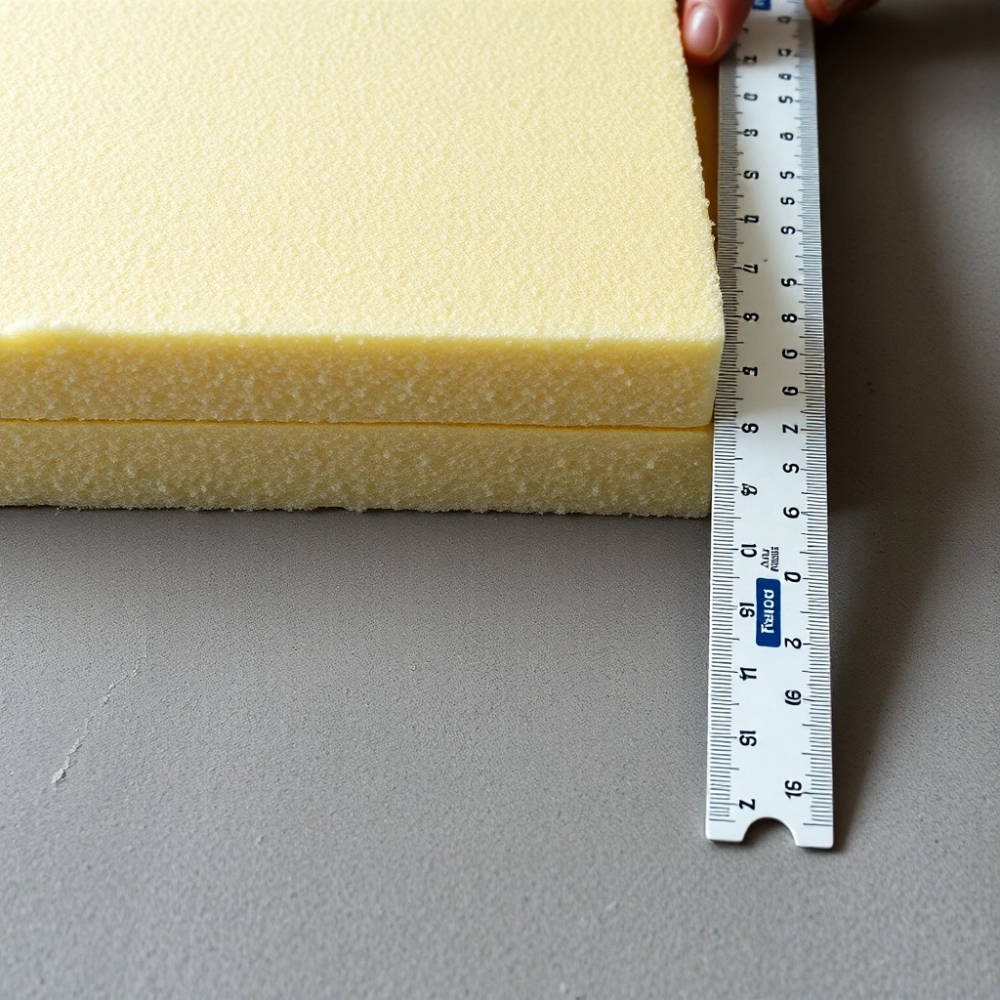

Płyty z krawędzią pióro-wpust układa się mijankowo, z przesunięciem o połowę długości w każdej kolejnej warstwie identycznie jak cegły w murze. To rozwiązanie eliminuje ciągłe spoiny krzyżujące się w jednym punkcie i rozkłada naprężenia termiczne na całą powierzchnię. Przy pierwszej warstwie płyty powinny leżeć prostopadle do kierunku układania paneli, druga warstwa równolegle, dzięki czemu spoiny nie pokrywają się z łączeniami paneli i nie przenoszą punktowych obciążeń.

Do docinania płyt XPS nie służy nożyk termiczny ani piła ręczna najlepsze efekty daje piłka widiowa lub nóż do styropianu z długim ostrzem prowadzonym po kątowniku. Cięcie „na oko" skutkuje szczelinami 3-5 mm, które wypełnia się pianką niskoprężną a to z kolei obniża izolacyjność w tych miejscach o 30%. W narożnikach pomieszczeń warto wyciąć płyty z naddatkiem 5 mm i dobić je klinem, co likwiduje puste przestrzenie przy ścianach.

Najczęstsze błędy przy układaniu styroduru i jak ich uniknąć

Pierwszy grzech inwestorów to zbyt cienka warstwa „bo w internecie pisali, że 5 cm wystarczy". Nie wystarczy w domu energooszczędnym λD ≤ 0,034 W/(m·K) wymaga 12 cm XPS, żeby osiągnąć R = 3,5 m²·K/W zgodny z WT 2021. Każdy centymetr poniżej tej wartości oznacza przekroczenie współczynnika U podłogi i konieczność docieplania w kolejnych latach, gdy ceny energii pójdą w górę.

Drugi błąd to rezygnacja z folii PE między XPS a wylewką. Wylewka cementowa ma pH powyżej 12,5, a alkaliczna woda zarobowa reaguje z powierzchnią polistyrenu, pozostawiając mikrootwory, przez które wilgoć kapilarna wędruje do góry. Po dwóch-trzech latach panele zaczynają pęcznieć na łączeniach, a w pomieszczeniu pojawia się zapach stęchlizny. Folia kosztuje 2-3 zł/m² jej brak generuje szkody liczone w tysiącach złotych.

Trzeci problem to mechaniczne łączenie płyt kołkami, które stosują ekipy przyzwyczajone do pracy ze styropianem fasadowym. Kołek talerzowy o średnicy 60 mm zabiera izolacyjność na powierzchni około 28 cm², a przy standardowym rozstawie co 1 m² daje łączną stratę R rzędu 0,12 m²·K/W. W dobie pomp ciepła, gdzie każdy stopień temperatury zasilania kosztuje 5-8% sprawności rocznej, te dziesiąte części W/m² przekładają się na realne kwoty.

Czwartą pułapką jest źle dobrany klej. Kleje dyspersyjne, rozpuszczalnikowe z acetonem, a nawet popularne „kleje montażowe uniwersalne" potrafią rozpuścić strukturę XPS w ciągu 24 godzin. Jedynymi bezpiecznymi chemicznie opcjami pozostają kleje poliuretanowe (oznaczenie „do XPS" lub „do styropianu"), kleje bitumiczne bez rozpuszczalników aromatycznych oraz kleje hybrydowe SMP. Przed zakupem warto przeczytać kartę techniczną jeśli w sekcji „odporność chemiczna" widnieje polistyren, produkt przeszedł testy kompatybilności.

Piąty błąd to brak dylatacji obwodowej. Wylewka anhydrytowa pracuje termicznie inaczej niż XPS, a bez paska dylatacyjnego z pianki PE 5-8 mm przy ścianach powstają naprężenia, które po 2-3 sezonach grzewczych pękają w najsłabszym miejscu najczęściej w progu drzwiowym. Przy powierzchni powyżej 30 m² konieczne są też dylatacje pośrednie, dzielące podłogę na pola nie większe niż 6×6 m.

Układanie styroduru na podłodze to jedna z tych robót, które pozornie wyglądają prosto, a w praktyce wymagają zrozumienia fizyki materiału i kolejności warstw zgodnej z normą PN-EN 13164 oraz Warunkami Technicznymi 2021. Dom z prawidłowo ułożonym XPS-em na gruncie i pod ogrzewaniem podłogowym zużywa od 12 do 18% mniej energii niż ten sam budynek ze styropianem EPS różnica, która w 20-letnim cyklu życia budynku zwraca się kilkukrotnie. Zanim ekipa wejdzie na budowę, warto samodzielnie policzyć opór cieplny każdej warstwy, sprawdzić DWU płyt i upewnić się, że folia PE trafi zarówno pod XPS, jak i nad niego. Te trzy kroki kosztują godzinę, a chronią przed kosztami rzędu kilkunastu tysięcy złotych.
