Układy ogrzewania podłogowego – schemat, który grzeje bez błędów

Nierównomierne grzanie podłogówki to najczęstszy objaw źle dobranego układu rur albo zbyt rzadkiego rozstawu, a nie wadliwego kotła czy pompy. W tym tekście dostajesz konkretne schematy instalacji ogrzewania podłogowego, parametry wg PN-EN 1264, realne widełki cenowe 2025/2026, listę 15 punktów kontrolnych przed wylaniem jastrychu oraz szczerą sekcję o sytuacjach, w których podłogówka po prostu się nie sprawdzi.

• Układ meandrowy czy ślimakowy który rozkład rur wybrać?
• Rozstaw rur, długość pętli i warstwy podłogi wg PN-EN 1264
• Wodna czy elektryczna podłogówka porównanie kosztów i zastosowania
• Rozdzielacz, grupa pompowa i sterowanie
• Praktyka rozprowadzania ciepła i najczęstsze błędy montażowe
• Kiedy podłogówka po prostu się nie sprawdzi
• Koszty 2025/2026 i podsumowanie inwestycji

Układ meandrowy czy ślimakowy który rozkład rur wybrać?

Układy ogrzewania podłogowego dzielą się na trzy podstawowe warianty: meandrowy (zwany też pętlowym), ślimakowy (spiralny) oraz mieszany łączący oba podejścia. Każdy z nich działa na tej samej zasadzie fizycznej rura niesie wodę o temperaturze zasilania zwykle 35-45°C, która oddaje ciepło do jastrychu, a jastrych promieniuje je w górę do pomieszczenia. Różnica polega na tym, jak rozkłada się temperatura wzdłuż podłogi, bo to właśnie ona decyduje o komforcie i kosztach eksploatacji.

W układzie meandrowym rura wchodzi do pomieszczenia w jednym rogu i zatacza kolejne pętle niczym fala na boisku. Zasilanie i powrót leżą obok siebie, więc na początku pętli podłoga grzeje wyraźnie mocniej niż na jej końcu. Ten efekt staje się dokuczliwy przy rozstawie rzadszym niż 20 cm i przy długości pętli powyżej 80 m, bo woda zdąży oddać zbyt wiele energii, zanim wróci do rozdzielacza. Rozstaw meandrowy sprawdza się więc w wąskich, wydłużonych strefach, na przykład wzdłuż korytarzy czy przy ściankach kolankowych.

Układ ślimakowy, nazywany też spiralnym, rozwiązuje problem nierównomierności dzięki naprzemiennemu prowadzeniu rury zasilającej i powrotnej. Ciepła rura sąsiaduje bezpośrednio z chłodną, dzięki czemu średnia temperatura powierzchni podłogi rozkłada się znacznie równiej. To wariant rekomendowany do większości pokojów dziennych i sypialni o powierzchni powyżej 12 m², gdzie komfort termiczny staje się priorytetem, a nie tylko kwestią techniczną.

Parametry techniczne obu wariantów

Układ mieszany stosuje się tam, gdzie pomieszczenie ma nieregularny kształt albo łączy strefę brzegową pod oknem z centralną częścią pokoju. W praktyce wykonawca prowadzi ślimak w strefie wewnętrznej i meander w pasie 50-60 cm wzdłuż przeszkleń, gdzie potrzebna jest wyższa gęstość mocy grzewczej, rzędu 80-100 W/m² zamiast standardowych 50-70 W/m².

Uwaga: łączenie obu wariantów w jednym pomieszczeniu wymaga osobnych obiegów na rozdzielaczu, bo meander i ślimak mają różne opory przepływu. Wspólna pętla mieszana bez balansowania zaworami skutkuje głośną pracą i nierównomiernym grzaniem.

Rozstaw rur, długość pętli i warstwy podłogi wg PN-EN 1264

Norma PN-EN 1264 to europejski standard, który definiuje zarówno wymiarowanie rur, jak i konstrukcję całej podłogi. Mówi wprost, że maksymalna temperatura powierzchni podłogi w strefie pobytu stałego wynosi 29°C, a w łazienkach dopuszcza się 33°C. To nie kaprys projektantów to granica komfortu cieplnego, powyżej której pojawia się uczucie duszności i obrzęk nóg przy dłuższym kontakcie.

Rozstaw rur wpływa bezpośrednio na moc grzewczą podłogi. Przy rurze PE-Xa 16×2 mm i standardowej warstwie jastrychu cementowego 45 mm nad rurą, rozstaw 15 cm daje około 80 W/m², a rozstaw 20 cm około 60 W/m², przy temperaturze zasilania 35°C i temperaturze pomieszczenia 20°C. W pasach brzegowych pod oknami stosuje się gęstszy rozstaw 10 cm, żeby zrównoważyć straty ciepła przez przeszklenia.

Długość pojedynczej pętli nie powinna przekraczać 80-100 m dla rury 16×2 mm. Powód jest czysto hydrauliczny: zbyt długa pętla generuje spadek ciśnienia powyżej 20 kPa, co utrudnia regulację przepływu na rozdzielaczu i prowadzi do głośnej pracy zaworów termostatycznych. Jeśli pomieszczenie wymaga więcej niż 100 m rury, rozdziela się je na dwa obiegi.

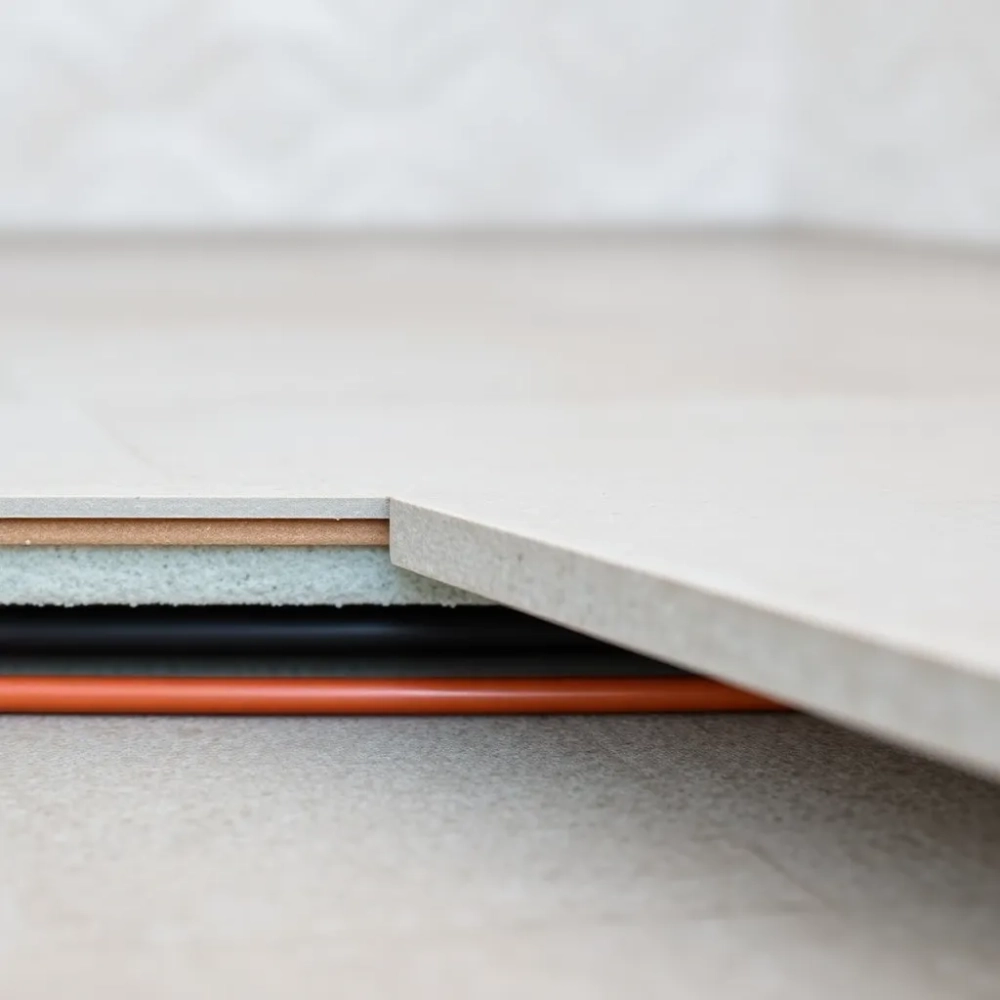

Warstwy podłogi od stropu do posadzki

Przekrój podłogi w ogrzewaniu podłogowym składa się z sześciu warstw, z których każda pełni odrębną funkcję fizyczną. Pominięcie lub ścieńczenie którejkolwiek z nich obniża sprawność całego systemu o 15-30%.

• Strop nośna płyta żelbetowa lub strop drewniany, wymaga czyszczenia i gruntowania przed ułożeniem izolacji.
• Izolacja termiczna polistyren EPS 100 lub XPS o grubości 80-150 mm na gruncie i 30-50 mm na stropie międzykondygnacyjnym. Współczynnik λ ≤ 0,035 W/mK.
• Folia PE warstwa oddzielająca, chroni izolację przed wilgocią z jastrychu i ułatwia poślizg termiczny.
• Rury grzewcze z uchwytami mocowane co 50 cm szyną montażową lub klipsami w macie systemowej.
• Jastrych cementowy lub anhydrytowy warstwa akumulująca ciepło, grubość 45-65 mm nad rurą.
• Posadzka okładzina o oporze cieplnym R ≤ 0,15 m²K/W, czyli gres, terakota lub drewno do 15 mm.

Konstrukcja typu A oznacza rury zatopione bezpośrednio w jastrychu, co daje najlepsze przewodzenie ciepła, ale wymaga starannego prowadzenia prac, bo każde wygięcie rury powyżej dopuszczalnego promienia skutkuje miejscowym oporem. Konstrukcja typu B, z rurą w rowkach płyty systemowej, przyspiesza montaż o 30-40% i ułatwia precyzyjne rozmieszczenie, ale kosztuje więcej w materiałach.

Wodna czy elektryczna podłogówka porównanie kosztów i zastosowania

Decyzja między wodnym a elektrycznym ogrzewaniem podłogowym zależy od trzech zmiennych: źródła ciepła w budynku, dostępnej wysokości podłogi i budżetu na eksploatację w całym cyklu życia. Nie istnieje wariant uniwersalnie lepszy, ale istnieje wariant lepszy dla konkretnej sytuacji, którą teraz rozłożymy na czynniki.

Wodna podłogówka wymaga kotła gazowego, pompy ciepła albo połączenia z siecią miejską. Jej zaletą jest niski koszt eksploatacji, rzędu 25-35 zł/m² rocznie przy pompie ciepła, i zdolność do grzania całego domu jednym systemem. Wadą koszt inwestycji 180-280 zł/m² za samą instalację, bez jastrychu i posadzki, oraz grubość konstrukcji 9-14 cm, co bywa problematyczne w remontach.

Elektryczna podłogówka to cienka mata lub kabel zatopione w warstwie kleju bezpośrednio pod płytkami. Całkowita grubość konstrukcji to 3-5 cm, koszt inwestycji 120-180 zł/m², ale eksploatacja w domu z taryfą G11 sięga 70-110 zł/m² rocznie. To realne tylko przy taryfie G12 z tańszą energią nocną albo w łazienkach, gdzie mata grzeje przez 4-6 godzin dziennie.

Maty samoregulujące stanowią trzecią opcję, o której warto wspomnieć. Ich moc spada automatycznie w miejscach, gdzie podłoga jest już ciepła, co zmniejsza ryzyko przegrzania pod dywanem czy meblami. Kosztują 30-40% więcej niż standardowe maty stałooporowe, ale zużywają o 15-25% mniej energii przy typowym użytkowaniu.

Rozdzielacz, grupa pompowa i sterowanie

Rozdzielacz to serce instalacji wodnej podłogówki rozdziela wodę z jednego źródła na kilka obiegów o różnej długości. Każdy obieg ma zawór regulacyjny, który ustawia wymagany przepływ w litrach na minutę, najczęściej 1,5-3,0 l/min dla rury 16×2. Bez regulacji hydraulicznej krótkie pętle grzeją za mocno, a długie za słabo, niezależnie od jakości samego układu rur.

Grupa pompowa z zaworem mieszającym 3-drogowym pojawia się tam, gdzie temperatura zasilania z kotła (50-70°C) musi zostać obniżona do wymaganego dla podłogówki poziomu 35-45°C. W instalacjach z pompą ciepła często nie jest potrzebna, bo sprężarka dostarcza wodę już w niskiej temperaturze. Za to przy połączeniu podłogówki z grzejnikami staje się obowiązkowa, bo każdy z tych obiegów potrzebuje innej temperatury zasilania.

Elementy automatyki

Sterowanie podłogówką opiera się na trzech współpracujących komponentach: termostacie pokojowym, siłowniku termoelektrycznym na zaworze rozdzielacza i centralnym sterowniku. Termostat mierzy temperaturę powietrza w pokoju, sterownik porównuje ją z zadaną i wysyła sygnał do siłownika, który otwiera lub zamyka przepływ wody w danej pętli.

• Termostaty przewodowe najtańsze, niezawodne, wymagają prowadzenia kabla od rozdzielacza.
• Termostaty radiowe droższe o 40-60%, wygodne w remontach bez kucia ścian.
• Sterowanie smart aplikacja mobilna, harmonogramy tygodniowe, integracja z pogodą zewnętrzną.

RTL-box, czyli ogranicznik temperatury powrotu, to alternatywa dla pełnego rozdzielacza w małych instalacjach do 30 m². Montuje się go bezpośrednio na zasilaniu pętli i sam dba o to, by woda w podłodze nie przekroczyła ustawionej wartości, zwykle 40-45°C. Sprawdza się w łazienkach remontowanych w bloku, gdzie nie ma miejsca na klasyczny rozdzielacz.

Praktyka rozprowadzania ciepła i najczęstsze błędy montażowe

Rozstaw rur i ich ułożenie to jedno, ale prawdziwa jakość podłogówki wynika z trzech mniej oczywistych decyzji: jakości izolacji pod rurami, dylatacji obwodowej i sposobu prowadzenia dylatacji pośrednich. Bez nich jastrych pęka, rura pracuje w naprężeniach, a po roku użytkowania pojawiają się trzaski przy każdym kroku.

Izolacja termiczna pod rurami odpowiada za kierunek strumienia ciepła. Jeśli ma 8 cm EPS 100 na stropie międzykondygnacyjnym, zaledwie 5-8% ciepła ucieka w dół, reszta idzie w górę. Jeśli izolacja ma 3 cm albo jest niskiej gęstości, straty rosną do 20-30%, co oznacza wyższą temperaturę zasilania i gorszy komfort. Na gruncie norma wymaga minimum 10 cm XPS, żeby ograniczyć ucieczkę ciepła do 2-3%.

Strefa brzegowa pod oknami wymaga rozstawu 10 cm na pasie 50-60 cm wzdłuż przeszklenia, niezależnie od reszty pomieszczenia. Bez niej podłoga w tym miejscu ma temperaturę niższą o 2-3°C od środka pokoju, co odczuwa się jako ciąg zimna, mimo że średnia temperatura jest w porządku. To najczęstsza przyczyna skarg na „niedogrzewanie przy oknie" w domach z dużymi przeszkleniami.

15 punktów kontrolnych przed wylaniem jastrychu

• Rura ułożona wg schematu, każdy obieg oznakowany i zmierzony.
• Długość żadnej pętli nie przekracza 100 m (dla rury 16×2).
• Ciśnienie próbne 6 bar utrzymane przez 24 godziny bez spadku.
• Strefa brzegowa przy oknach ma rozstaw 10 cm.
• Taśma dylatacyjna obwodowa ciągła, bez przerw przy drzwiach.
• Dylatacje pośrednie przy pomieszczeniach powyżej 40 m² lub przy długości boku powyżej 8 m.
• Rura przechodzi przez dylatację w peszelu ochronnym o długości 30-40 cm.
• Rozdzielacz zamontowany pionowo, zawory dostępne bez demontażu.
• Odległość rury od ściany minimum 5 cm (8 cm przy ścianach zewnętrznych).
• Mata systemowa lub szyny montażowe mocują rurę co 50 cm.
• Połączenia z rozdzielaczem wykonane zaciskami, nie zgrzewane na budowie.
• Jastrych cementowy z domieszką uplastyczniającą, anhydrytowy bez ograniczeń.
• Grubość jastrychu nad rurą zmierzona w 5 punktach, minimum 45 mm cement, 30 mm anhydryt.
• System napełniony wodą pod ciśnieniem na czas wiązania jastrychu (21 dni).
• Zdjęcia warstw wykonane przed zakryciem jastrychem.

Uwaga: brak dylatacji w pomieszczeniu 50 m² to gwarancja pęknięcia jastrychu w ciągu 3-6 miesięcy od pierwszego sezonu grzewczego. Naprawa wymaga kucia i ponownego wykonania warstw, co kosztuje 3-5× więcej niż prawidłowe wykonanie od początku.

Kiedy podłogówka po prostu się nie sprawdzi

Uczciwa lista ograniczeń pozwala uniknąć rozczarowania, którego nie naprawi żaden schemat instalacji ogrzewania podłogowego. Są sytuacje, w których warto rozważyć grzejniki albo system mieszany, nawet jeśli podłogówka wydaje się wygodniejsza.

Podłogówka wodna nie ma sensu przy zasilaniu z kotła węglowego starej generacji, który musi pracować w wysokiej temperaturze 70-80°C, żeby utrzymać sprawność. Mieszanie jej z takim źródłem wymaga rozbudowanej armatury i kosztuje więcej niż po prostu montaż grzejników. Podobnie jest w budynkach bez termoizolacji, gdzie zapotrzebowanie cieplne sięga 150-200 W/m² podłogówka fizycznie nie jest w stanie tyle oddać bez przekroczenia normowej temperatury powierzchni.

Remont mieszkania w bloku z ograniczoną wysokością podłogi poniżej 7 cm wyklucza podłogówkę wodną, bo jastrych musi mieć minimum 6,5 cm nad rurą, żeby nie pękać. W takiej sytuacji zostaje mata elektryczna o grubości 3,5 mm zatopiona w kleju pod płytkami albo powrót do grzejnika ściennego. Warto też pamiętać, że każda podłogówka ma bezwładność 1,5-3 godzin, więc w sypialni, którą chcesz szybko nagrzać rano, grzejnik reaguje sprawniej.

Koszty 2025/2026 i podsumowanie inwestycji

Ceny podłogówki zmieniały się w ostatnich dwóch latach wyraźnie, głównie za sprawą cen stali i miedzi. Poniższe widełki dotyczą przeciętnej oferty wykonawczej w Polsce, bez kosztów jastrychu i posadzki, które są wspólne dla każdego wariantu.

Porada praktyka: przy domu 120 m² z pompą ciepła i podłogówką wodną zwrot inwestycji w porównaniu z grzejnikami następuje po 6-8 latach eksploatacji, głównie dzięki niższej temperaturze zasilania, którą pompa ciepła potrafi efektywnie wykorzystać. W domu z kotłem gazowym ta różnica maleje do 3-5 lat, ale nadal jest korzystna.

Wybór układu ogrzewania podłogowego to decyzja wieloletnia, która wymaga pogodzenia trzech rzeczy: źródła ciepła, konstrukcji budynku i realnego budżetu. Ślimak daje równomierne grzanie i niskie opory, meander sprawdza się w strefach brzegowych i korytarzach, a warstwy podłogi muszą odpowiadać normie PN-EN 1264, żeby całość działała sprawnie przez dekady. Schemat instalacji ogrzewania podłogowego warto potraktować jako obowiązkowy załącznik do umowy z wykonawcą, z dokładnym oznaczeniem długości pętli i stref brzegowych.

Źródła danych i normy

• PN-EN 1264 Ogrzewanie podłogowe systemy i instalacje (norma europejska, wersje 2021-2024).
• PN-EN ISO 11855 Projektowanie środowiska wewnętrznego komfort cieplny.
• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.).
• Polska Norma PN-B-02421 Ogrzewanie i wentylacja wymagania projektowe.
• Wytyczne producentów systemów rur PE-Xa i PE-RT II, dokumentacja techniczna 2024/2025.
