Rozdzielacz ogrzewania podłogowego schemat krok po kroku

Jedna nagrzewa się za mocno, inna ledwo ciepła, a rachunki rosną bez wyraźnego powodu. W takiej sytuacji winowajcą bywa najczęściej rozdzielacz ogrzewania podłogowego, czyli element, o którym mówi się zaskakująco mało, a który w praktyce decyduje o ponad połowie komfortu cieplnego w domu. Źle dobrany, niewyregulowany albo zaniedbany potrafi zamienić nowoczesną podłogówkę w drogi i kapryśny system. Poniżej znajdziesz kompletny schemat działania, dobór, montaż, regulację i serwis rozdzielacza ogrzewania podłogowego tak, aby temperatura w każdym pomieszczeniu była stabilna, a zużycie energii możliwie niskie.

• Rozdzielacz ogrzewania podłogowego schemat jak płynie czynnik i co się dzieje w środku
• Dobór rozdzielacza do podłogówki liczba obiegów, materiał i średnice
• Montaż rozdzielacza ogrzewania podłogowego krok po kroku
• Regulacja i balansowanie rozdzielacza podłogówki w praktyce
• Najczęstsze błędy przy rozdzielaczu podłogówki i jak ich uniknąć
• Serwis rozdzielacza podłogówki kalendarz konserwacji

Rozdzielacz ogrzewania podłogowego schemat jak płynie czynnik i co się dzieje w środku

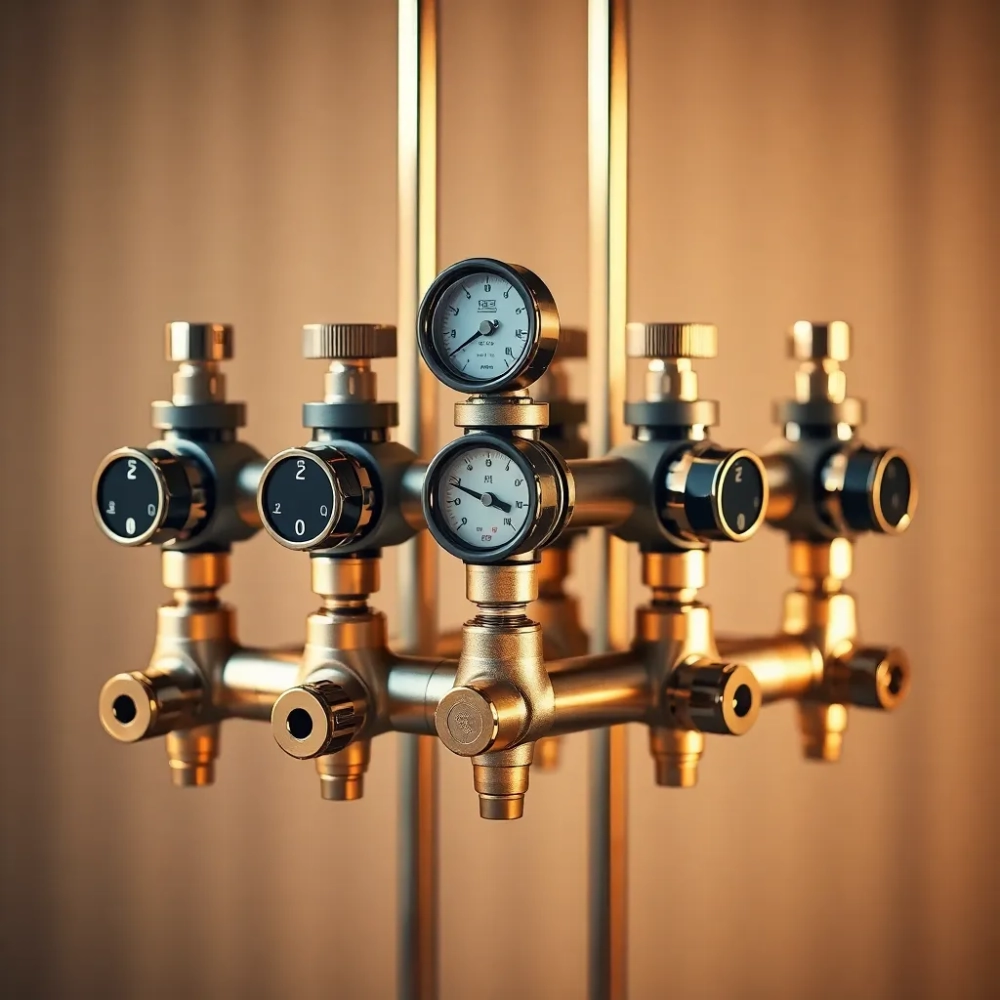

Rozdzielacz ogrzewania podłogowego to układ dwóch belek połączonych ze sobą: górnej zasilającej i dolnej powrotnej. Na zasilającej gorąca woda z kotła lub pompy ciepła wchodzi przez zawór odcinający, przechodzi przez przepływomierz albo zawór regulacyjny i trafia do poszczególnych pętli ułożonych w podłodze. Każda pętla działa jak osobny obieg, dzięki czemu salon, łazienka i sypialnia mogą mieć temperaturę dopasowaną do siebie, a nie do kompromisu.

Woda wraca z podłogi do belki powrotnej, gdzie na każdym obiegu czeka na nią zawór termostatyczny sterowany ręcznie lub przez siłownik. Za nim czynnik trafia do wspólnego kolektora powrotnego i płynie z powrotem do źródła ciepła. Właśnie tu odbywa się regulacja: ile wody wejdzie do pętli, ile wyjdzie i jak szybko. To nie magia, to fizyka przepływu i wymiany ciepła.

Wyobraź sobie rozdzielacz jako centrum dowodzenia, w którym każda pętla podłogowa jest oddzielnym oddziałem. Jedna dostaje więcej wody, inna mniej, jedna grzeje intensywniej, inna delikatnie. Bez tego centrum cały dom miałby jedną, wspólną temperaturę podłogi, a to zwykle kończy się przegrzewaniem łazienek i zimnymi sypialniami albo odwrotnie.

Dlaczego rozdzielacz odpowiada za większość problemów z podłogówką

Ogrzewanie podłogowe działa przy niskiej temperaturze zasilania, zwykle 30-40°C. To wymaga bardzo precyzyjnego dawkowania ciepła do każdej pętli. Rura w podłodze ma określoną rezystancję hydrauliczną, a pompa obiegowa ma ograniczoną wydajność. Rozdzielacz rozkłada dostępny przepływ tak, aby każdy obieg dostał tyle wody, ile potrzebuje. Gdy tego rozkładu brak, najkrótsza pętla zjada cały przepływ, a najdłuższa prawie nie pracuje.

Efekt jest znany wielu inwestorom: jedno pomieszczenie parzy w stopy, inne ledwo odczuwa ciepło. Wystarczy wyregulować przepływomierze, by różnica zniknęła, a kocioł zaczyna pracować krócej i rzadziej. Według danych branżowych poprawna regulacja obniża zużycie energii o 10-20% bez żadnych zmian w izolacji budynku.

Dobór rozdzielacza do podłogówki liczba obiegów, materiał i średnice

Podstawowa zasada doboru jest prosta: każde pomieszczenie z osobną pętlą to jeden obieg na rozdzielaczu. Łazienka i kuchnia, które wymagają wyższej temperatury, często mają po dwie pętle ze względu na ograniczenie długości jednego obiegu do około 80-100 m. Orientacyjnie przyjmuje się, że na 100 m² powierzchni ogrzewanej przypada 6-8 obiegów. Dom 120 m² to zwykle 8-10 obiegów, a duża otwarta strefa dzienna potrafi wymagać nawet trzech niezależnych pętli.

Maksymalna powierzchnia przypadająca na jeden obieg nie powinna przekraczać 15-20 m² przy rozstawie rur 15 cm lub 20-25 m² przy rozstawie 20 cm. Przekroczenie tej granicy prowadzi do nierównomiernego rozkładu temperatury na powierzchni podłogi i trudności z regulacją. Lepiej dodać jeden obieg więcej niż rozciągać pętlę do granic możliwości.

Materiał: stal nierdzewna, mosiądz czy tworzywo

Belki ze stali nierdzewnej to dziś standard w profesjonalnych instalacjach. Stal AISI 304 wytrzymuje ciśnienie do 10 bar, nie koroduje w zamkniętych układach z wodą i dobrze znosi kontakt z glikolem w instalacjach z pompą ciepła. Mosiądz jest równie trwały, ale droższy i rzadziej spotykany w nowych produktach. Tworzywo sztuczne bywa kuszącą opcją budżetową, jednak w układach z wysoką temperaturą zasilania i częstym serwisem może z czasem pękać.

Średnica przyłączy rozdzielacza to zwykle 1 cal lub 1¼ cala. Dobór zależy od wydajności źródła ciepła. Pompa ciepła o mocy 9-12 kW współpracuje bez problemów z rozdzielaczem 1-calowym. Kocioł gazowy kondensacyjny powyżej 24 kW wymaga już przyłącza 1¼ cala, bo inaczej spadek ciśnienia na rozdzielaczu zje wydajność pompy obiegowej.

Checklista doboru rozdzielacza

• Liczba obiegów równa liczbie pętli w projekcie + 1 zapasowy.
• Przepływ sumaryczny rozdzielacza ≥ przepływowi pompy obiegowej.
• Materiał odporny na glikol przy współpracy z pompą ciepła.
• Możliwość montażu siłowników termoelektrycznych na każdym obiegu.
• Obecność zaworów odcinających, przepływomierzy i odpowietrzników.
• Szafka o głębokości minimum 12 cm dla rozdzielacza 2-4 obiegowego, 15-18 cm powyżej 6 obiegów.
• Odpowiednia wysokość montażu (50-70 cm od podłogi) dla wygodnej regulacji.
• Certyfikat zgodności z normą PN-EN 1264 dotyczącą ogrzewania podłogowego.

Zanim kupisz rozdzielacz, sprawdź, czy projekt instalacji jasno pokazuje przepływ wody w każdej pętli. Bez tej informacji nawet najlepszy sprzęt nie zadziała poprawnie. Jeśli projektu brak, warto zlecić obliczenia hydrauliczne, bo kosztują kilkaset złotych, a ratują przed tysiącami wydanymi na źle działający system.

Montaż rozdzielacza ogrzewania podłogowego krok po kroku

Montaż zaczyna się od wyboru lokalizacji szafki. Najlepsze miejsce to centralny punkt domu, najczęściej korytarz, garderoba lub wnęka pod schodami. Ważne, by odległość do najdalszej pętli była możliwie jednakowa, bo skraca to czas reakcji termicznej i ułatwia balansowanie. Szafkę montuje się na wysokości 50-70 cm od poziomu podłogi, tak by obsługa zaworów i odczyt przepływomierzy nie wymagała schylania się ani sięgania wysoko.

Szafka nie może stać w pomieszczeniu, w którym temperatura spada poniżej 5°C, bo zawory termostatyczne i siłowniki tracą wtedy precyzję. Unikaj też bliskiego sąsiedztawa z pionami kanalizacyjnymi oraz urządzeniami wytwarzającymi wilgoć, takimi jak suszarnia. W praktyce najczęściej wybiera się wnękę w ścianie nośnej o głębokości 15 cm, zabudowaną drzwiczkami z nawiewnikami.

Podłączenie hydrauliczne

Belkę zasilającą łączy się z rurą wychodzącą z kotła lub pompy ciepła za zaworem mieszającym, który obniża temperaturę czynnika do wymaganego zakresu 30-45°C. Belka powrotna wraca do źródła przez pompę obiegową. Pomiędzy rozdzielaczem a źródłem ciepła warto zamontować filtr siatkowy o wielkości oczka 0,5 mm, bo to najtańsza polisa ubezpieczeniowa przed zatkaniem przepływomierzy i zaworów.

Po podłączeniu wszystkich pętli następuje płukanie instalacji. Każdy obieg otwiera się po kolei na pełen przepływ, aż woda wylewająca się z zaworu spustowego jest czysta i pozbawiona pęcherzy powietrza. Czynność powtarza się dla każdej pętli minimum dwukrotnie. Następnie wykonuje się próbę ciśnieniową na poziomie 6 bar przez 30 minut, obserwując manometr. Spadek ciśnienia o więcej niż 0,2 bar oznacza nieszczelność, którą trzeba zlokalizować i usunąć przed dalszymi pracami.

Pierwsze uruchomienie

Po pozytywnej próbie ciśnieniowej instalację napełnia się wodą lub mieszaniną wody z glikolem propylenowym (zwykle 30-35%) i odpowietrza przez automatyczne odpowietrzniki. Pierwsze uruchomienie wykonuje się etapami: pierwszego dnia temperatura zasilania 25°C, drugiego 30°C, trzeciego 35°C, czwartego 40°C. Tak powolne nagrzewanie zapobiega naprężeniom w wylewce i chroni rury przed mikropęknięciami.

Po osiągnięciu temperatury docelowej dokonuje się wstępnej regulacji przepływomierzy, korzystając z tabeli obliczeniowej przygotowanej na podstawie projektu. Każdy obieg otrzymuje tyle wody, ile wynika z jego obciążenia cieplnego i różnicy temperatur. Bez tej tabeli regulacja jest ślepa, a efekty nieprzewidywalne.

Regulacja i balansowanie rozdzielacza podłogówki w praktyce

Balansowanie polega na takim ustawieniu przepływu w każdej pętli, aby wszystkie pomieszczenia osiągały temperaturę projektowaną przy tej samej temperaturze zasilania. Brzmi prosto, w praktyce wymaga obliczeń. Wzór na przepływ jest prosty: Q (l/h) = W (W) / (ΔT (K) × 0,86), gdzie W to moc cieplna pętli, ΔT to różnica temperatury zasilania i powrotu, zwykle 5-10°C dla podłogówki.

Dla domu 120 m² z zapotrzebowaniem 60 W/m² suma mocy wynosi 7200 W. Przy ΔT = 7°C przepływ sumaryczny powinien wynosić 7200 / (7 × 0,86), czyli około 1196 l/h, czyli około 20 l/min. Tyle pompa obiegowa musi dostarczyć do rozdzielacza. Rozdzielenie tego strumienia na poszczególne obiegi odbywa się właśnie przez przepływomierze na belce zasilającej.

Metoda praktyczna bez tabeli

Gdy brak projektu z obliczeniami, można zastosować metodę temperaturową. Mierzy się temperaturę zasilania i powrotu każdej pętli termometrem na rozdzielaczu. Prawidłowa różnica wynosi 5-10°C. Pętla, która ma różnicę poniżej 5°C, otrzymuje za dużo wody, więc przepływomierz przykręca się o 10-15%. Pętla z różnicą powyżej 10°C potrzebuje więcej przepływu, więc otwiera się ją odrobinę bardziej. Po każdej zmianie czeka się 30-60 minut na stabilizację.

Regulację powtarza się minimum dwukrotnie w odstępie 2-3 tygodni. Za pierwszym razem ustawia się wartości orientacyjne, za drugim koryguje je na podstawie rzeczywistych temperatur w pomieszczeniach. Po roku użytkowania warto sprawdzić ustawienia ponownie, bo zmienia się rozkład mebli, a meble zmieniają rozkład temperatury.

Sterowanie automatyczne siłowniki i termostaty

Gdy każdy obieg ma siłownik termoelektryczny, a w pokojach stoją termostaty pokojowe, regulacja odbywa się sama. Termostat mierzy temperaturę w pokoju, wysyła sygnał do siłownika, a siłownik zamyka lub otwiera zawór regulacyjny na rozdzielaczu. To rozwiązanie podnosi koszt instalacji o 150-250 PLN za obieg, ale zwraca się w ciągu 2-3 sezonów grzewczych dzięki niższemu zużyciu gazu lub prądu.

W domach z pompą ciepła automatyka jest praktycznie obowiązkowa, bo pompa reaguje na każdy stopień zmiany temperatury wody, a ręczne korekty nie nadążają za dynamiką budynku. W połączeniu z zaworem mieszającym trójdrożnym automatyka utrzymuje krzywą grzewczą dopasowaną do temperatury zewnętrznej, co jest podstawą efektywności całego systemu.

Najczęstsze błędy przy rozdzielaczu podłogówki i jak ich uniknąć

Najczęstszym błędem jest montaż rozdzielacza bez zaworów odcinających. W razie awarii pojedynczej pętli nie da się jej odciąć bez spuszczania wody z całego układu. To droga i niepotrzebna strata, której kosztuje dosłownie 40-80 PLN za obieg. Każdy obieg, zarówno na zasilaniu, jak i na powrocie, powinien mieć możliwość odcięcia mechanicznego.

Drugi klasyczny błąd to brak odpowietrzników. Powietrze w układzie podłogowym gromadzi się w najwyższych punktach, a rozdzielacz często takim punktem jest. Bez odpowietrznika pęcherze powietrza blokują przepływ, przepływomierz przestaje pokazywać prawidłowe wartości, a pętla grzeje nierównomiernie. Odpowietrzniki automatyczne warto uzupełnić o ręczne zawory napowietrzające do sezonowego serwisu.

Trzeci błąd to szafka zamontowana w pomieszczeniu nieogrzewanym, na przykład w garażu lub piwnicy. Zawory termostatyczne i siłowniki działają prawidłowo tylko w temperaturze dodatniej. Przy spadku poniżej 0°C woda w rozdzielaczu może zamarznąć, a uszczelki pękają. Szafka powinna być zabudowana w przegrodzie o temperaturze pokojowej.

Czwartym problemem bywa brak filtracji. Bez filtra siatkowego na zasilaniu rozdzielacza drobiny rdzy, kamień i resztki montażowe trafiają do rotametrów. Po roku przepływomierz zaczyna pokazywać mniej wody niż faktycznie przepływa, a po dwóch latach zatykają się zawory regulacyjne. Koszt wymiany jednego rotametru to 80-150 PLN, koszt filtra to 30 PLN.

Piąty błąd dotyczy doboru liczby obiegów. Zbyt mało obiegów zmusza do wydłużania pojedynczych pętli powyżej 100 m, co zwiększa rezystancję hydrauliczną i utrudnia regulację. Zbyt dużo obiegów to z kolei niepotrzebny koszt rozdzielacza i pompowania większej objętości wody. Optymalnie jeden obieg obsługuje 15-20 m² podłogi.

Szóstym błędem jest pomijanie próby ciśnieniowej i płukania. Instalacja pełna zanieczyszczeń po pierwszym sezonie grzewczym będzie wymagała kosztownego czyszczenia chemicznego. Piętnaście minut płukania każdej pętli na etapie montażu oszczędza tysiące złotych w przyszłości.

Siódmym, często niedocenianym błędem jest brak serwisu. Rozdzielacz to nie element bezobsługowy. Odpowietrzanie, kontrola ciśnienia, regulacja przepływomierzy, sprawdzenie siłowników, wymiana uszczelek co kilka lat, to rutyna, która utrzymuje sprawność systemu na dekady. Bez niej rozdzielacz po 5-7 latach zaczyna pracować coraz mniej precyzyjnie.

Serwis rozdzielacza podłogówki kalendarz konserwacji

Dobór rozdzielacza do konkretnego domu najlepiej zacząć od projektu instalacji, który uwzględnia obliczenia hydrauliczne, rozkład pomieszczeń i charakterystykę źródła ciepła. Jeśli projektu brak, warto go zlecić. Montaż, regulacja i serwis powinny być wykonywane przez instalatora z doświadczeniem w ogrzewaniu podłogowym, a nie tylko w ogólnych instalacjach wodno-kanalizacyjnych.

Poprawnie dobrany, zamontowany i wyregulowany rozdzielacz ogrzewania podłogowego to inwestycja na 20-30 lat spokojnego użytkowania. Każda pętla pracuje wtedy z optymalnym przepływem, kocioł lub pompa ciepła nie marnuje energii na przegrzewanie, a rachunki za ogrzewanie pozostają przewidywalne nawet w najzimniejsze tygodnie sezonu.

Źródła danych i normy: PN-EN 1264 (Ogrzewanie podłogowe wymagania i metody badań), PN-EN 215 (Zawory termostatyczne do grzejników i instalacji ogrzewania podłogowego), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), dokumentacja techniczna producentów rozdzielaczy dostępna na ich stronach internetowych, dane branżowe Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych.
