Najlepsze darmowe narzędzia do projektowania ogrzewania podłogowego

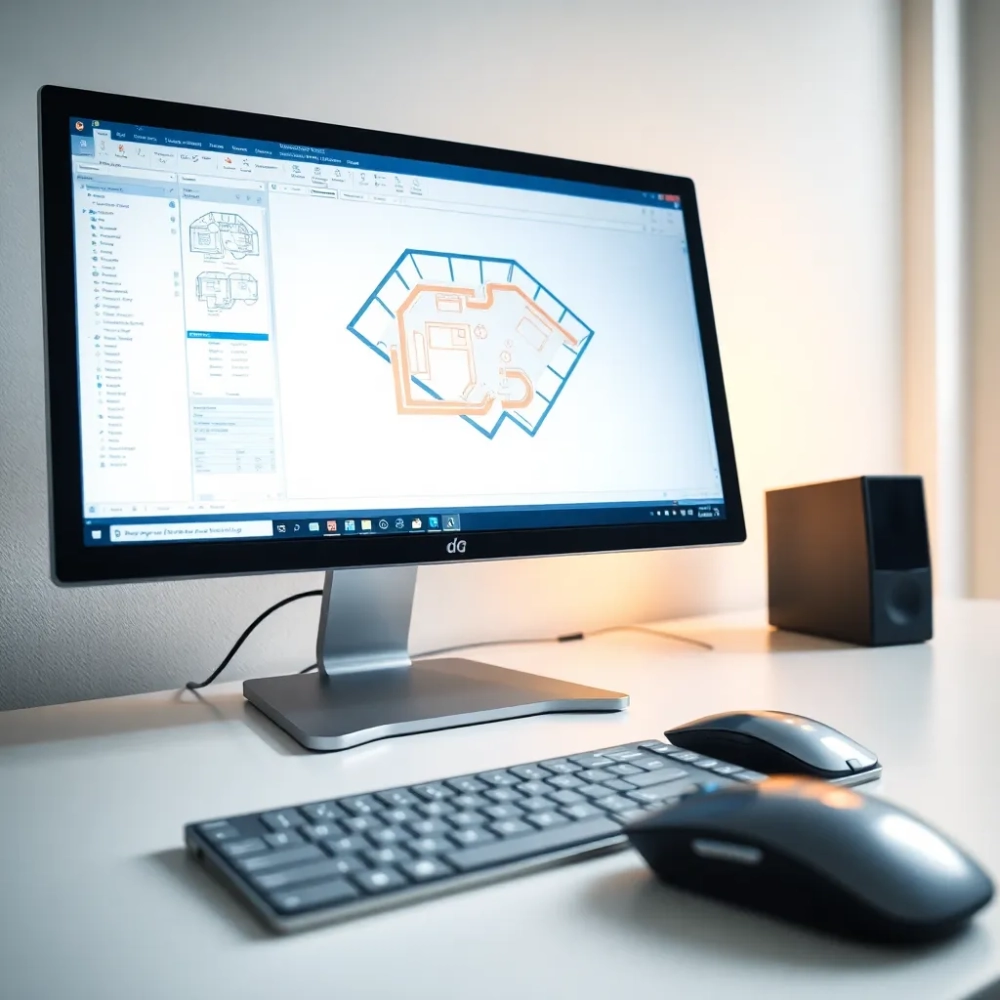

Najbardziej wartościowe programy do projektowania ogrzewania podłogowego online działają w przeglądarce i nie wymagają instalacji, co pozwala otworzyć projekt na tablecie w trakcie oględzin budynku. Wybierając konkretne rozwiązanie, zwróć uwagę na trzy elementy: możliwość ręcznego wprowadzenia strat ciepła pomieszczenia, automatyczne rozkładanie pętli z zachowaniem minimalnego promienia gięcia rury (zwykle 5 × średnica) oraz eksport do formatu DXF lub PDF, który można wysłać wykonawcy.

Kalkulatory uproszczone sprawdzają się przy małych łazienkach i kuchniach do około 15 m², bo w takiej skali błąd kilkunastu procent w obliczeniach nie zrujnuje budżetu. W przypadku całego domu jednorodzinnego o powierzchni 120-180 m² lepiej sięgnąć po aplikację z modułem strat ciepła opartym na normie PN-EN 12831, która uwzględnia kubaturę, izolację przegród, mostki termiczne i zyski słoneczne. Tylko takie podejście daje wiarygodną moc grzewczą i pozwala dobrać średnicę oraz rozstaw rur do realnego obciążenia.

W praktyce najlepiej działają narzędzia hybrydowe, czyli kalkulator internetowy połączony z aplikacją desktopową. Wersja webowa służy do wstępnego szkicu i szybkiej wyceny, natomiast program instalowany na komputerze pozwala narysować dokładny rzut z wymiarami okien, ścian nośnych i stref wykluczeń (toaleta, zabudowa kuchenna, otwarte przejścia). Różnica między darmową a płatną wersją sprowadza się zwykle do limitu projektów oraz automatycznego generowania zestawień materiałowych w formacie BOM.

Przy wyborze programu zwróć uwagę na bibliotekę produktów i rozdzielaczy. Im bogatsza baza, tym łatwiej zaprojektować pętle o zbliżonej długości, co zmniejsza różnice hydrauliczne w obiegu. Standardowo jedna sekcja rozdzielacza obsługuje do 80-100 m rury PEX 16 × 2, a każda pętla nie powinna przekraczać 120 m przy różnicy ciśnień około 20 kPa. Narzędzie, które samo pilnuje tych granic, od razu zaoszczędzi Ci kosztownych przeróbek po wylaniu wylewki.

Na co zwrócić uwagę, zanim zaczniesz klikać

Zanim zalogujesz się w jakimkolwiek kalkulatorze, przygotuj dane wejściowe: kubaturę każdego pomieszczenia, typ izolacji podłogowej, planowaną temperaturę wewnętrzną (zwykle 20-24 °C) oraz projektowaną temperaturę zasilania (35-45 °C dla niskotemperaturowego źródła, na przykład pompy ciepła). Bez tych wartości nawet najlepsze narzędzie pokaże jedynie orientacyjny szkic, a nie rzetelny projekt.

Jak samodzielnie obliczyć rozstaw rur i straty ciepła online

Podstawą projektu jest bilans cieplny pomieszczenia, czyli różnica między stratami (przez ściany, okna, strop, podłogę na gruncie) a zyskami wewnętrznymi. W uproszczeniu wzór wygląda tak: Φ = ΣU · A · ΔT, gdzie U to współczynnik przenikania ciepła przegrody (W/m²K), A to jej powierzchnia, a ΔT to różnica temperatur projektowych. Dla ściany zewnętrznej o U = 0,25 W/m²K i powierzchni 12 m² przy ΔT = 20 K wychodzi 60 W, do czego dochodzą wentylacja i mostki, więc wynik rośnie o 15-30 %.

Kiedy znasz już wymagane obciążenie cieplne, przelicz je na moc powierzchniową podłogi. Przy temperaturze posadzki 29 °C (maksimum komfortowe wg PN-EN 1264) i temperaturze powietrza 20 °C daje to około 100 W/m² przy standardowej wylewce anhydrytowej 45 mm nad rurą. Jeśli pomieszczenie potrzebuje 80 W/m², rozstaw rur PEX 16 × 2 może wynieść 20 cm; jeśli 120 W/m², zacznij od 15 cm, a w strefie brzegowej nawet 10 cm.

Kalkulatory internetowe uproszczą te obliczenia do kilku pól: straty ciepła w watach, długość i szerokość pokoju, typ rury. Wpisz dane rzetelnie, nie zaokrąglaj w górę, bo każde 10 W zawyżonej mocy oznacza o jedną nitkę rury za dużo i konieczność większych obrotów pompy. Dobrym trikiem jest policzenie dwóch wariantów, suchego (bez zysków słonecznych) i zimowego, i przyjęcie wyniku wyższego, bo instalacja musi grzać także w lutym przy pochmurnej pogodzie.

Rozstaw rur to nie jedyny parametr, który trzeba pilnować. Minimalny promień gięcia rury PEX 16 × 2 wynosi 80 mm, a przy zbyt ciasnym łuku dochodzi do spłaszczenia przekroju i lokalnego wzrostu oporu hydraulicznego. W programach najwyższej jakości można ręcznie wskazać strefy brzegowe, czyli pasy 0,5-1 m wzdłuż ścian zewnętrznych, gdzie rozstaw maleje o połowę. To właśnie tam ucieka najwięcej ciepła i tam potrzebujesz najgęstszej sieci.

Wzór pomocny przy szybkim szacunku

Długość pojedynczej pętli w metrach wyliczysz z zależności: L = (A_skorygowana / rozstaw) · 1,15, gdzie współczynnik 1,15 uwzględnia odległość do rozdzielacza i zapas na złączki. Dla pokoju 18 m², rozstawu 15 cm i odległości do szafki 6 m otrzymujesz około 144 m, czyli nieco powyżej bezpiecznej granicy 120 m, więc pomieszczenie lepiej podzielić na dwie pętle.

Projekt ogrzewania podłogowego wodnego krok po kroku w aplikacji

Krok pierwszy to wczytanie do programu rzutu pomieszczeń w skali 1:50 lub 1:100. Im dokładniejszy rysunek z wymiarami okien i otworów drzwiowych, tym mniejsze ryzyko kolizji z przyszłą zabudową. Większość narzędzi online przyjmuje pliki graficzne PDF, JPG albo wektorowe DXF, a po imporcie pozwala skalibrować skalę, klikając dwa znane punkty.

Krok drugi to zdefiniowanie stref komfortu, czyli obszarów, w których rury nie mogą się znaleźć: pod stałą zabudową meblową bez nóżek, wanną, pralką, szafkami kuchennymi czy w najniższych 30 cm wzdłuż ściany z oknem panoramicznym. Pominięcie tych stref w projekcie kończy się albo miejscami bez grzania, albo pęknięciem posadzki w przyszłości, gdy meble zostaną wymienione. Standardowo bufor między ścianą a pierwszą nitką rury wynosi 10-15 cm.

Krok trzeci to rozmieszczenie pętli. Dwie podstawowe konfiguracje to ślimak (rura prowadzona spiralnie, równe temperatury na całej długości dzięki naprzemiennemu układowi zasilania i powrotu) oraz meander (rura biegnie sinusoidalnie, daje wyraźny gradient od strony zasilania). W łazienkach i strefach brzegowych sprawdza się meander, natomiast w salonach z dużymi przeszkleniami lepiej działa ślimak, bo nie tworzy efektu zimnej i ciepłej połowy podłogi.

Krok czwarty to podłączenie pętli do rozdzielacza. Program powinien automatycznie wyrównać długości, przenosząc część pętli do sąsiedniej sekcji, jeśli różnica hydrauliczna przekroczy 30 %. Przy rozdzielaczu na 6 obwodów średnia długość pętli nie powinna się różnić więcej niż o 20 %, w przeciwnym razie najkrótszy obwód dostanie zbyt dużo wody, a najdłuższy za mało. Po zakończeniu rozmieszczania program wygeneruje zestawienie materiałowe: rury w metrażu, złączki, obejmy i ewentualną listwę brzegową.

Krok piąty, często pomijany, to eksport dokumentacji. Poproś program o wydruk w widoku 3D z naniesionymi strefami, a także o raport hydrauliczny z przepływem w litrach na minutę i spadkiem ciśnienia w kilopaskalach. Taki dokument przyda się instalatorowi, by dobrać pompę obiegową o właściwej wydajności (zwykle 2-4 m³/h dla domu 150 m²) oraz ustawić nastawy zaworów regulacyjnych na rozdzielaczu.

Błędy w samodzielnym projekcie ogrzewania podłogowego online

Najczęstszy błąd to pominięcie izolacji termicznej pod rurami. Folia metalizowana bez warstwy EPS o λ ≤ 0,035 W/mK sprawia, że 20-30 % ciepła ucieka do podłoża, a komfort w pomieszczeniu spada, mimo wysokiej temperatury zasilania. Prawidłowa warstwa to minimum 50 mm EPS 100 pod wylewką, a na stropie nad piwnicą nieogrzewaną nawet 80-100 mm, co wynika bezpośrednio z wymagań Warunków Technicznych 2021 dla przegród poziomych.

Drugi częsty grzech to jeden obwód dla całego parteru. Pomysł, by pociągnąć 300 m rury od rozdzielacza przez wszystkie pokoje, kusi prostotą, ale hydraulicznie skazuje połowę budynku na niedogrzanie. Granica 100-120 m na pętlę to nie wymysł instalatorów, lecz fizyka: zbyt wysoki spadek ciśnienia wymusza podniesienie wydajności pompy, a to przekłada się na szum i zużycie energii elektrycznej przez sam obieg.

Trzeci błąd polega na niedoszacowaniu stref brzegowych. W domu z oknami od podłogi do sufitu różnica temperatury przy samej szybie może sięgać 4-5 °C względem środka pokoju. Bez gęstszego ułożenia rur w pasie 50 cm od okna czujesz to jako chłód ciągnący od przeszklenia, nawet gdy reszta podłogi jest przyjemnie ciepła. W programie zaznacz ten pas jako osobną strefę z rozstawem 10 cm i zapomnij o dmuchających przeciągach.

Czwartą pułapkę stanowi brak próby ciśnieniowej przed wylewką. Nawet najlepiej zaprojektowany obwód może mieć mikrouszkodzenia od kopnięcia wiadrem czy ostrych kamyków w podsypce. Standardem jest napompowanie instalacji do 4 bar przez 24 godziny i kontrola spadku. Jeśli ten krok pomijasz, wyciek ujawni się dopiero pod dociskiem wylewki, a wtedy jedynym ratunkiem jest kucie świeżego jastrychu.

Piąty błąd dotyczy doboru posadzki. Parkiet egzotyczny o współczynniku oporu cieplnego powyżej 0,15 m²K/W blokuje oddawanie ciepła tak skutecznie, że trzeba podnieść temperaturę zasilania o 5-8 °C. Efektem jest przegrzewanie drewna, a w skrajnych przypadkach jego pęknięcie. Dlatego nad ogrzewaniem podłogowym stosuje się drewno o grubości do 14 mm albo panele z oznaczeniem producenta dopuszczającym temperaturę 28-29 °C na powierzchni.

Szósty problem, niewidoczny gołym okiem na rzucie, to brak dylatacji obwodowej i pośredniej. Wylewka o powierzchni powyżej 40 m² albo z bokami dłuższymi niż 8 m wymaga dylatacji pośredniej, czyli nacięcia i wstawki elastycznej. Bez niej naprężenia termiczne powstałe przy grzaniu i stygnięciu pękną wzdłuż najsłabszej linii, a rura w tym miejscu może zostać przyciśnięta. W programie zaznacz pola dylatacyjne, a rysunek od razu podpowie, jak poprowadzić przez nie rury.

Siódmy, ostatni błąd, to zlekceważenie tzw. mapy ciepła, czyli końcowej wizualizacji rozkładu temperatury na powierzchni podłogi. Narzędzia premium pozwalają wygenerować kolorową mapę po zakończeniu projektu. Patrząc na nią, od razu zobaczysz miejsca zbyt gęste (czerwone plamy, które trudno regulować termostatem) lub zbyt rzadkie (niebieskie wyspy przy oknach). Mapa ta nie jest ozdobnikiem, to realna kontrola jakości, która kosztuje inwestorów najmniej, jeśli wykona się ją przed wylewką, a nie po ułożeniu parkietu.

Mini FAQ

Czy parkiet drewniany nadaje się na ogrzewanie podłogowe? Tak, ale tylko warstwowy o łącznej grubości do 14 mm, oznaczony symbolem zgodnym z PN-EN 16711. Lite drewno dębowe czy bambusowe stawia zbyt duży opór cieplny i z czasem się paczy.

Jaką wylewkę wybrać pod ogrzewanie podłogowe? Anhydrytową (płynną) o grubości 35-45 mm nad rurą, ponieważ ma dziesięciokrotnie lepsze przewodzenie ciepła niż cementowa. Cementowa też zadziała, lecz wymaga dodatków plastyfikatorów i dylatacji co 4 m.

Czy ogrzewanie podłogowe się opłaca? W połączeniu z pompą ciepła lub kotłem kondensacyjnym na niskiej temperaturze zasilania tak. Zwrot inwestycji w stosunku do grzejników wynosi 5-9 lat, a komfort i brak kurzu to wartość trudna do przeliczenia na złotówki.

Jaki jest najlepszy czas na montaż? Wiosna i wczesne lato, bo wylewka anhydrytowa potrzebuje 21 dni schnięcia bez ryzyka przeciągów i mrozu. Zaplanowanie montażu na maj-czerwiec pozwala uruchomić ogrzewanie już jesienią, zanim na dworze zrobi się naprawdę zimno.
