Projektowanie ogrzewania podłogowego – kompletny poradnik

Ciepła podłoga pod bosą stopą to wygoda, którą łatwo polubić, ale droga do niej wiedzie przez precyzyjne projektowanie ogrzewania podłogowego, a nie przez przypadkowy zakup rur i mat. Źle rozplanowane pętle, zbyt agresywne kroki albo niedoszacowana moc zamieniają wymarzoną inwestycję w siną z wychłodzenia łazienkę i rachunek za prąd, który boli bardziej niż stopy w zimie. Poniżej znajdziesz konkretne liczby, zakresy temperatur i mechanizmy, które decydują o tym, czy podłoga grzeje, czy tylko udaje.

• Ogrzewanie podłogowe jak działa i czym różni się od grzejników
• Rodzaje instalacji wodna, elektryczna i frezowana
• Schemat i rozmieszczenie pętli grzewczych
• Dobór mocy, temperatury zasilania i kroku rury
• Wymagania techniczne i dokumentacja projektu
• Montaż krok po kroku
• Koszty i czas zwrotu inwestycji
• Najczęstsze błędy wykonawcze
• Jak wybrać wykonawcę i nie żałować
• Najczęściej zadawane pytania

Ogrzewanie podłogowe jak działa i czym różni się od grzejników

Podłoga oddaje ciepło przede wszystkim przez promieniowanie, czyli fale podczerwone, które trafiają bezpośrednio na skórę i przedmioty. Konwekcja, czyli ruch ogrzanego powietrza, stanowi zaledwie 10-20% wymiany ciepła w tej instalacji, podczas gdy w klasycznym grzejniku potrafi przekraczać 80%. Efekt? Mniejszy unos kurzu, niższa różnica temperatur między głową a stopami (optymalnie 2°C zamiast 5-7°C przy grzejnikach) i przyjemne 26-29°C na powierzchni posadzki.

Wodne ogrzewanie podłogowe bazuje na rurach PEX/PE-RT zatopionych w wylewce anhydrytowej lub cementowej, przez które przepływa woda o temperaturze zasilania zwykle 35-45°C. Wariant elektryczny wykorzystuje kable rezystancyjne, maty lub folie grzewcze zasilane prądem, bez udziału kotła. Frezowane ogrzewanie podłogowe to osobna kategoria modernizacyjna, w której rowki w istniejącej wylewce wycina się frezarką, a rurę wciska na sucho.

Rodzaje instalacji wodna, elektryczna i frezowana

Wodne ogrzewanie podłogowe dzieli się na system mokry (rury zalewane wylewką 6-8 cm) oraz suchy (rury układane w profilach styropianowych, bez wylewki). Mokry wariant akumuluje ciepło i oddaje je stabilnie przez 6-10 godzin, suchy nagrzewa się w 30-45 minut, ale wymaga niższej temperatury zasilania. Koszt materiałów dla mokrego to 120-180 zł/m², dla suchego 220-320 zł/m².

Elektryczne ogrzewanie podłogowe sprawdza się w łazienkach, kuchniach i niewielkich pomieszczeniach do 15 m², gdzie moc grzewcza oscyluje między 120 a 160 W/m². Maty grzewcze kosztują 80-140 zł/m², folie 90-160 zł/m², kable 40-80 zł/m² samego przewodu. Czas montażu elektryka to zwykle 4-8 godzin na łazienkę, bez konieczności wylewki.

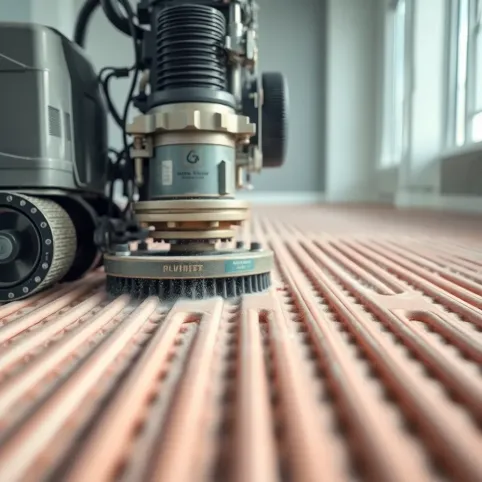

Frezowane ogrzewanie podłogowe stosuje się przy remoncie budynku z gotową wylewką, gdy inwestor nie chce podnosić poziomu podłogi ani demontować posadzki. Rowki mają głębokość 16-20 mm, a rurę PEX 16 mm zatapia się w masie szpachlowej. Koszt robocizny 180-280 zł/m², czas realizacji 2-3 dni dla 80 m², ale wymaga równego, nośnego podłoża bez pęknięć.

Schemat i rozmieszczenie pętli grzewczych

Najpopularniejsze układy to ślimak i meander, przy czym ślimak zapewnia równomierne rozłożenie temperatury na całej pętli, ponieważ rura zasilająca i powrotna biegną naprzemiennie. Meander jest prostszy w rozmieszczeniu, ale na końcu pętli woda jest wyraźnie chłodniejsza, co daje efekt zimnej strefy przy ścianie zewnętrznej.

Długość pojedynczej pętli nie powinna przekraczać 80-100 metrów przy rurze 16 mm i 120 metrów przy rurze 20 mm. Dłuższe odcinki zwiększają opory hydrauliczne i wymagają większej mocy pompy obiegowej. Strefa brzegowa, czyli zagęszczenie rur w pasie 0,5-1 m przy ścianach zewnętrznych, rekompensuje zwiększoną stratę ciepła przez przegrody.

Rozdzielacz montuje się w centralnej części kondygnacji, najczęściej w szafce podtynkowej o głębokości 11-15 cm, aby odległości od pętli były zbliżone. Każdy obwód powinien mieć własny zawór regulacyjny i przepływomierz, a w domach powyżej 200 m² warto rozważyć dwa rozdzielacze, co skraca najdłuższą pętlę do 70 metrów.

Układaj rurę w szachownicę na powierzchniach większych niż 40 m² w jednym pomieszczeniu, dzieląc pole na dwie lub trzy pętle. Dzięki temu unika się nadmiernych oporów i masz pewność, że w razie awarii wyłącznie fragment systemu wymaga opróżnienia.

Dobór mocy, temperatury zasilania i kroku rury

Moc grzewcza podłogi wynika z różnicy między średnią temperaturą powierzchni a temperaturą powietrza w pomieszczeniu. Dla łazienek projektuje się 100-120 W/m², dla salonów 60-80 W/m², dla sypialni 50-60 W/m². Przekroczenie 100 W/m² w pokojach dziennych prowadzi do przegrzewania i uczucia duszności.

Krok rury, czyli odstęp między osiami sąsiednich odcinków, mieści się między 10 a 30 cm. Krok 10-15 cm stosuje się w strefach brzegowych, 20 cm w typowych pokojach, 25-30 cm w sypialniach i pomieszczeniach rzadko używanych. Im mniejszy krok, tym wyższa moc, ale też wyższy koszt materiału i dłuższy czas montażu.

Temperatura zasilania rzadko przekracza 45°C, a w układach z pompą ciepła spada do 30-35°C, co znacząco podnosi sprawność całej instalacji. Temperatura powrotu powinna być niższa od zasilania o 5-10°C. Średnia temperatura podłogi utrzymuje się w przedziale 26-29°C, co odpowiada komfortowej wymianie cieplnej bez przeciążeń dla organizmu.

Wymagania techniczne i dokumentacja projektu

Profesjonalny projekt ogrzewania podłogowego zawiera obliczenia cieplne dla każdego pomieszczenia, dobór źródła ciepła, schemat rozdzielacza z opisem obwodów, rysunek rozmieszczenia pętli w skali 1:50 oraz zestawienie materiałowe. Projektant uwzględnia strefy brzegowe, dylatacje obwodowe i przejścia przez drzwi, gdzie rury chroni się peszelami ochronnymi.

Zgodnie z normą PN-EN 1264 temperatura powierzchni podłogi w pomieszczeniach stałego pobytu nie może przekraczać 29°C, a w strefach brzegowych 35°C. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225 z późn. zm.), wymaga zapewnienia temperatury 20°C w pokojach, 24°C w łazienkach i 16°C w pomieszczeniach pomocniczych.

Dokumentacja obejmuje także protokół próby ciśnieniowej (0,6 MPa przez 30 minut bez spadku), schemat automatyki z siłownikami termoelektrycznymi oraz instrukcję pierwszego wygrzewania wylewki. Wygrzewanie rozpoczyna się po 21 dniach schnięcia wylewki cementowej lub 7 dniach przy anhydrycie, z przyrostem temperatury 5°C na dobę.

Montaż krok po kroku

Izolacja termiczna to fundament energooszczędnej podłogi. Na stropie układa się styropian EPS 100 lub XPS o grubości 8-12 cm na parterze i 3-5 cm na piętrze, a na nim folię PE 0,2 mm chroniącą przed wilgocią z wylewki. Brak izolacji powoduje stratę 30-50% ciepła w dół, co obciąża rachunek za gaz lub prąd.

Po ułożeniu izolacji rozkłada się folię z nadrukowaną siatką lub maty systemowe z wypustkami, które stabilizują rurę bez dodatkowych uchwytów. Rurę PEX 16×2 mm lub 20×2 mm prowadzi się zgodnie ze schematem, zachowując krok 15-30 cm. Jednocześnie montuje się dylatację obwodową z pianki PE 8 mm wzdłuż wszystkich ścian i słupów.

Rozdzielacz umieszcza się w szafce natynkowej lub podtynkowej, a każdą pętlę podłącza się przez złączkę zaciskową. Przed wylewką wykonuje się próbę ciśnieniową 0,6 MPa przez 30 minut, dokumentując brak spadku ciśnienia. Wylewka cementowa ma grubość 6,5-8 cm nad rurą, anhydrytowa 3,5-4,5 cm, a jej ciężar wynosi 80-120 kg/m².

Wygrzewanie wylewki cementowej trwa 7 dni, anhydrytowej 3 dni, przy czym pierwszego dnia temperatura zasilania nie przekracza 20°C. Wyłączenie instalacji przed wygrzewaniem prowadzi do pęknięć i odspajania posadzki. Po zakończeniu wygrzewania układ utrzymuje się w temperaturze 25-30°C przez kolejne 14 dni, by ustabilizować strukturę betonu.

Nigdy nie pomijaj próby ciśnieniowej ani nie wylewaj posadzki bez wypełnionej wodą instalacji. Rura bez ciśnienia pod ciężarem wylewki może ulec zgnieceniu, a wyciek pod anhydrytem oznacza skuwanie całej podłogi.

Koszty i czas zwrotu inwestycji

Koszt ogrzewania podłogowego w domu 150 m² wynosi 28 000-42 000 zł dla systemu mokrego i 38 000-55 000 zł dla suchego. Wariant elektryczny zamyka się w 12 000-22 000 zł, ale przy eksploatacji 6 miesięcy w roku rachunek za prąd rośnie o 350-600 zł miesięcznie. Wodne ogrzewanie podłogowe współpracujące z pompą ciepła zużywa 30-50% mniej energii niż grzejniki, co zwraca różnicę inwestycji w 7-12 lat.

Porównanie kosztów eksploatacji w domu 150 m² pokazuje, że ogrzewanie podłogowe z gazowym kotłem kondensacyjnym zużywa 8 000-11 000 m³ gazu rocznie (4 800-6 600 zł), a grzejniki 11 000-14 000 m³ (6 600-8 400 zł). Różnica 20-30% wynika z niższej temperatury zasilania i braku strat kominowych związanych z mocno rozgrzanymi grzejnikami.

Najczęstsze błędy wykonawcze

Lista błędów, które powtarzają się na polskich budowach, zaczyna się od zbyt cienkiej izolacji pod rurami. Styropian 5 cm na parterze to za mało, bo przez grunt ucieka nawet 40% ciepła. Kolejny grzech to rezygnacja z dylatacji obwodowej, przez co wylewka pęka przy ścianach, a pęknięcia przenoszą się na płytki.

Brak próby ciśnieniowej przed wylewką to plaga, która kończy się rozbiórką całej podłogi po wykryciu nieszczelności. Wykonawcy zapominają też o zabezpieczeniu rur w przejściach przez drzwi peszelami ochronnymi, a bez nich rura ściera się od ruchów dylatacyjnych budynku. Źle dobrany krok rury w strefach brzegowych (zbyt duży) tworzy zimne plamy przy oknach.

Brak regulacji hydraulicznej na rozdzielaczu powoduje, że najkrótsza pętla dostaje najwięcej wody i grzeje za mocno, a najdłuższa ledwo ciepłą. Każdy obwód wymaga nastawy wstępnej przepływomierza na wartość obliczeniową (zwykle 2-4 l/min). Zbyt wysoka temperatura zasilania, powyżej 50°C, przesusza powietrze i powoduje pęcznienie parkietu.

Niedokładne wygrzewanie wylewki cementowej skutkuje mikropęknięciami, które po 6 miesiącach użytkowania przenoszą się na posadzkę. Wielu wykonawców uruchamia system od razu po 14 dniach, zamiast przestrzegać schematu 21 dni schnięcia + 7 dni wygrzewania. Wreszcie brak projektu automatyki z siłownikami i sterownikami pokojowymi oznacza, że użytkownik nie ma realnej kontroli nad temperaturą w poszczególnych pomieszczeniach.

Jak wybrać wykonawcę i nie żałować

Dobry projektant instalacji sanitarnych powinien mieć uprawnienia budowlane w specjalności instalacyjnej, najlepiej potwierdzone wpisem do Centralnego rejestru osób posiadających uprawnienia budowlane. Certyfikat od producenta rur (np. autoryzowany instalator danej marki systemowej) gwarantuje znajomość detali montażowych i dostęp do przedłużonej gwarancji do 25 lat na złącza zaciskowe.

Przed podpisaniem umowy warto poprosić o trzy realizacje z ostatnich dwóch lat i skontaktować się z inwestorami. Rzetelna firma pokazuje protokoły prób ciśnieniowych, dokumentację powykonawczą oraz schemat rozdzielacza z naniesionymi nastawami. Brak tych dokumentów to czerwona flaga, nawet jeśli cena wydaje się atrakcyjna.

Gwarancja na wykonanie powinna wynosić minimum 5 lat, a na rury i rozdzielacz tyle, ile daje producent (często 10-50 lat). Upewnij się, że umowa obejmuje pierwsze uruchomienie, regulację hydrauliczną i szkolenie z obsługi automatyki. Bez tego etapu instalacja może działać, ale nie oddaje pełni swojej sprawności.

Projektowanie ogrzewania podłogowego to inwestycja na dekady. Prawidłowo zaprojektowana i wyregulowana instalacja zużywa 20-30% mniej energii niż grzejniki, a komfort cieplny odczuwalny jest w całym domu, bez zimnych kątów i suchego powietrza. Skorzystaj z bezpłatnej konsultacji z doświadczonym projektantem, który przeanalizuje Twój dom pod kątem izolacyjności, źródła ciepła i układu pomieszczeń, zanim ekipa wejdzie na budowę.

Najczęściej zadawane pytania

Jaka temperatura podłogi przy ogrzewaniu podłogowym jest bezpieczna?

W pokojach dziennych powierzchnia podłogi nie powinna przekraczać 29°C, co odpowiada temperaturze zasilania 35-40°C. W łazienkach dopuszcza się do 32-33°C, ale krótkotrwałe przegrzanie powyżej tej wartości prowadzi do dyskomfortu i nadmiernego wysuszania skóry.

Ile kosztuje ogrzewanie podłogowe w domu 120 m²?

System wodny mokry w takim domu kosztuje 22 000-32 000 zł, suchy 30 000-44 000 zł, a elektryczny 9 500-17 000 zł. Cena obejmuje materiały, robociznę i dokumentację projektową bez źródła ciepła.

Czy ogrzewanie podłogowe sprawdza się z pompą ciepła?

Podłogówka współpracuje z pompą ciepła najlepiej ze wszystkich źródeł, ponieważ wymaga temperatury zasilania 30-35°C. Taka współpraca podnosi współczynnik SCOP pompy do 4,0-4,8, co obniża koszty eksploatacji o 40-60% w porównaniu z grzejnikami.

Jak często serwisować ogrzewanie podłogowe?

Corocznie przed sezonem grzewczym warto sprawdzić ciśnienie w instalacji, odpowietrzyć rozdzielacz i zweryfikować nastawy przepływomierzy. Co 4-5 lat zaleca się płukanie instalacji chemicznym środkiem odkamieniającym, który usuwa osady wapnia i rdzy z rur.

Czy pod ogrzewanie podłogowe można układać parkiet?

Tak, pod warunkiem, że drewno ma wilgotność 8-10% i stabilność wymiarową oraz że temperatura powierzchni nie przekracza 27°C. Najlepiej sprawdzają się gatunki o małym współczynniku skurczu, takie jak dąb, jesion czy egzotyki z certyfikatem do ogrzewania podłogowego.

Źródła danych i przepisy

• PN-EN 1264 Ogrzewanie podłogowe wodne wymagania i badania
• Rozporządzenie Ministra Rozwoju i Technologii z dnia 15 kwietnia 2022 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225)
• Katalog techniczny producentów systemów rur PEX/PE-RT (Uponor, Rehau, Wavin)
• Wytyczne ITB dotyczące projektowania instalacji ogrzewania podłogowego
• Centralny rejestr osób posiadających uprawnienia budowlane (GUNB)
