Jak wykryć rurki ogrzewania podłogowego, zanim zrobi się gorąco?

Wilgotna plama pod panelami, niepokojące ciepłe strefy na posadzce albo nagle wyższe rachunki za ogrzewanie każdy z tych sygnałów może oznaczać, że gdzieś pod podłogą kryje się awaria. Lokalizacja rur w systemie ogrzewania podłogowego to zadanie, które jeszcze dekadę temu wymagało rozkuwania połowy salonu, dziś natomiast dysponujemy metodami, które pozwalają precyzyjnie namierzyć przebieg przewodów lub miejsce wycieku bez naruszania struktury posadzki. Poniżej znajdziesz przegląd skutecznych technik wykrywania rurek ogrzewania podłogowego wraz z praktycznymi wskazówkami, kiedy warto działać samodzielnie, a kiedy lepiej wezwać fachowca z odpowiednim sprzętem.

• Termowizja w wykrywaniu rur ogrzewania podłogowego
• Akustyczna detekcja wycieków ogrzewania podłogowego
• Test ciśnieniowy sprawdzanie szczelności rur
• Dodatkowe narzędzia i metody wspomagające wykrywanie usterek
• Kiedy wezwać specjalistę, a kiedy działać samodzielnie
• Wykrywanie rurek ogrzewania podłogowego najczęściej zadawane pytania

Termowizja w wykrywaniu rur ogrzewania podłogowego

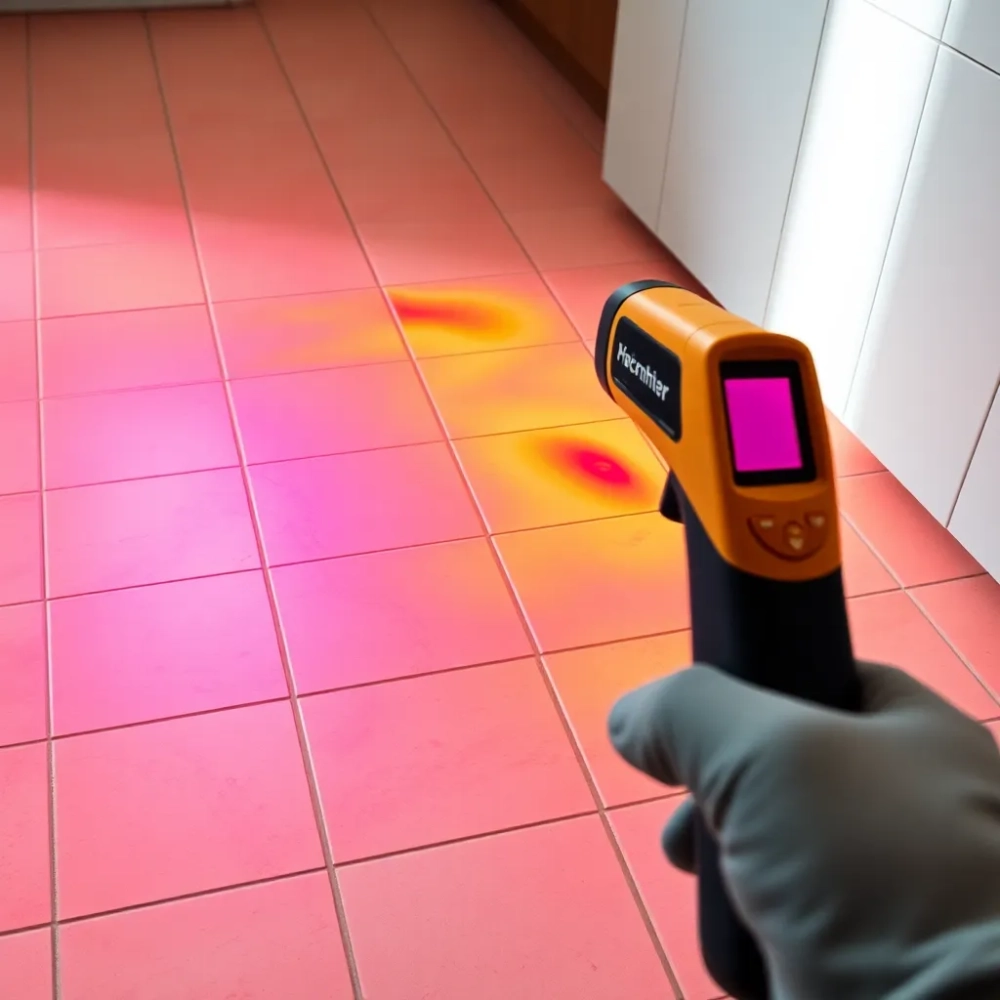

Termowizja, czyli badanie obrazów w podczerwieni, opiera się na prostej zasadzie fizycznej: każde ciało o temperaturze wyższej od zera bezwzględnego emituje promieniowanie cieplne, które kamera termowizyjna przetwarza na widoczny obraz rozkładu temperatur. W kontekście ogrzewania podłogowego metoda ta pozwala zobaczyć cieplejsze strefy wyznaczające przebieg rur oraz wykryć anomalie temperaturowe świadczące o nieszczelności lub zatorach.

Kamery termowizyjne klasy profesjonalnej rejestrują różnice temperatur na poziomie 0,05°C, co oznacza, że nawet subtelna zmiana intensywności ogrzewania w danym fragmencie podłogi staje się widoczna jako odmienny odcień na termogramie. Aby odczyt był miarodajny, należy uruchomić ogrzewanie na minimum 30 minut przed pomiarem i zamknąć okna oraz drzwi, eliminując przeciągi zaburzające rozkład ciepła w pomieszczeniu.

Skuteczność termowizji zależy bezpośrednio od rodzaju posadzki. Płytki ceramiczne i kamienne doskonale przewodzą ciepło, przez co rury pod nimi ujawniają się jako wyraźne, jasne linie na termogramie. Panele laminowane i drewno klejone stanowią większe wyzwanie, ponieważ warstwy izolacyjne tłumią sygnał termiczny, jednak przy odpowiednich ustawieniach czułości kamery i przyciemnieniu pomieszczenia również udaje się uzyskać czytelny obraz.

Dowiedz się więcej o Wykrywacz rur ogrzewania podłogowego

Zastosowanie termografii do lokalizacji wycieków

Gdy podejrzewamy aktywny wyciek, termowizja staje się nieocenionym narzędziem diagnostycznym. W miejscu, gdzie woda przedostaje się poza obrys rury, temperatura powierzchni podłogi ulega obniżeniu chłodniejszy obszar widoczny jest jako ciemniejsza plama na termogramie. Mechanizm ten działa najlepiej w przypadku nieszczelności powierzchniowych, gdzie woda gromadzi się bezpośrednio pod posadzką.

Warto jednak pamiętać o ograniczeniach metody: termografia nie sprawdzi się, gdy rury wykonane są z tworzyw sztucznych i nie zawierają wkładki metalowej, a podłoże jest grubo zaizolowane. W takich sytuacjach kontrast temperaturowy między rurą a otoczeniem może być zbyt słaby, by kamera mogła go zarejestrować.

Porównanie kosztów i dostępności usług termograficznych

Koszt profesjonalnego badania termowizyjnego mieści się zazwyczaj w widełkach 150-300 PLN za godzinę pracy specjalisty, natomiast wynajem kamery na jeden dzień to wydatek rzędu 300-600 PLN. Dla inwestorów indywidualnych bardziej opłaca się zlecenie pomiaru certyfikowanemu termografowi, który ponadto dostarczy szczegółowy raport z obrazami i opisem stanu instalacji.

Akustyczna detekcja wycieków ogrzewania podłogowego

Metoda akustyczna wykorzystuje fakt, że woda przepływająca pod ciśnieniem przez szczelinę generuje charakterystyczne dźwięki o wysokiej częstotliwości, niesłyszalne dla ludzkiego ucha. Urządzenia do akustycznej detekcji wycieków, zwane hydrofonami, wyposażone są w czułe mikrofony oraz wzmacniacze sygnału, które pozwalają namierzyć źródło dźwięku z dokładnością do kilku centymetrów.

Zasada działania jest następująca: hydrofon przykłada się do powierzchni podłogi w różnych punktach, a urządzenie przetwarza fale akustyczne na sygnał wizualny lub dźwiękowy. Im bliżej źródła wycieku, tym sygnał jest intensywniejszy. Metoda ta sprawdza się najlepiej w przypadku metalowych rur miedzianych lub stalowych, które dodatkowo przewodzą drgania.

Akustyczna detekcja ma jednak swoje mankamenty. Hałas otoczenia wentylatory, urządzenia AGD, ruch uliczny skutecznie maskuje sygnał z wycieku, dlatego badanie najlepiej przeprowadzać w nocy lub w weekend, gdy domownicy śpią, a sąsiedztwo jest ciche. Ponadto rury z tworzyw sztucznych generują znacznie słabszy sygnał akustyczny ze względu na ich właściwości tłumiące.

Kiedy akustyczna detekcja jest najskuteczniejsza

Metoda akustyczna osiąga najwyższą skuteczność w pomieszczeniach o cichym tle, na instalacjach z widocznymi przewodami doprowadzającymi oraz w sytuacjach, gdy podejrzewamy wyciek w miejscu przejścia rury przez ścianę lub fundament. Podczas pracy warto założyć słuchawki izolujące od hałasu zewnętrznego i systematycznie przeszukiwać strefy, zaczynając od punktów najbardziej prawdopodobnych.

Przy rurach PE-X lub PVC warto rozważyć wzbogacenie diagnostyki o gaz znacznikowy metoda polegająca na wtłoczeniu do instalacji mieszaniny gazów, która wydostaje się przez szczelinę i jest wykrywana przez specjalistyczny detektor. Koszt takiego badania to dodatkowe 200-350 PLN, ale pozwala zlokalizować nawet mikroskopijne nieszczelności.

Praktyczne ograniczenia i błędy przy stosowaniu hydrofonów

Do najczęstszych pomyłek należy próba nasłuchiwania tuż po uruchomieniu ogrzewania, gdy instalacja jeszcze nie osiągnęła stabilnego ciśnienia roboczego. Woda w rurach podłogowych podgrzewa się stopniowo, co powoduje wahania ciśnienia i generuje szumy, które trudno odróżnić od rzeczywistego wycieku. Optymalnym momentem na pomiar akustyczny jest okres, gdy instalacja pracuje pod stałym ciśnieniem przez minimum godzinę.

Kolejny błąd to zbyt krótki czas nasłuchiwania w jednym punkcie. Sygnał z wycieku może być przerywany, szczególnie przy niskim ciśnieniu, dlatego zaleca się przynajmniej trzyminutową obserwację w każdej lokalizacji przed przeniesieniem sondy. Zaniedbanie tego może prowadzić do przeoczenia szczeliny i błędnego wskazania zdrowego odcinka rury.

Test ciśnieniowy sprawdzanie szczelności rur

Test ciśnieniowy to metoda bezpośrednia, oparta na zasadzie zachowania objętości: jeśli zamknięta instalacja zostanie napompowana sprężonym powietrzem lub wodą pod określonym ciśnieniem i po pewnym czasie ciśnienie spadnie, oznacza to, że gdzieś nastąpił wyciek. W praktyce stosuje się manometry wysokiej klasy, które rejestrują spadki ciśnienia z dokładnością do 0,01 bar.

Norma PN-EN 1264, określająca wymagania dla wodnych systemów ogrzewania podłogowego, zaleca przeprowadzenie próby szczelności przed zasypaniem rur w warstwie jastrychu. Ciśnienie próbne powinno wynosić 1,5-krotność ciśnienia roboczego, jednak podczas diagnostyki istniejącej instalacji stosuje się zazwyczaj wartości niższe, aby nie uszkodzić rozgałęzień czy zaworów.

Metoda ta nie pozwala co prawda precyzyjnie wskazać lokalizacji wycieku, ale daje jednoznaczny sygnał, czy instalacja jest szczelna, czy też awaria faktycznie ma miejsce. To kluczowe rozróżnienie oszczędza czas i pieniądze jeśli test ciśnieniowy wykaże szczelność, przyczyna podwyższonej wilgotności podłogi należy szukać gdzie indziej, na przykład w uszkodzeniu izolacji przeciwwodnej lub kondensacji.

Procedura przeprowadzenia testu ciśnieniowego krok po kroku

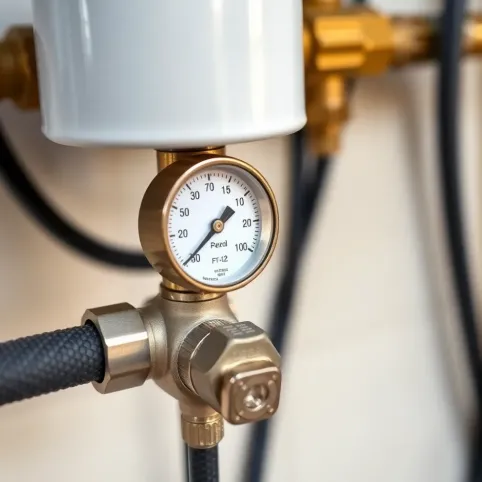

Pierwszym krokiem jest zamknięcie wszystkich zaworów odcinających i odłączenie przewodów od kotła lub pompy ciepła. Następnie do najniższego punktu instalacji podłącza się manometr oraz sprężarkę lub pompę ręczną. Ciśnienie podnosi się do wartości próbnej, notuje odczyt i pozostawia instalację pod obciążeniem na minimum 30 minut. Spadek ciśnienia przekraczający 0,1 bar w tym czasie świadczy o nieszczelności.

Przed przystąpieniem do testu warto sprawdzić stan techniczny połączeń gwintowanych to właśnie tam najczęściejdochodzi do mikro-nieszczelności, które manometr wykryje jako powolny, ale stały spadek ciśnienia. Rękawy ochronne przy zaworach termostatycznych oraz taśmy uszczelniające to elementy, które warto wymienić przed badaniem, jeśli instalacja ma kilka lat.

Porównanie testu ciśnieniowego z innymi metodami diagnostycznymi

W przeciwieństwie do termowizji czy hydrofonów test ciśnieniowy dostarcza informacji zerojedynkowej: instalacja jest szczelna albo nie. Nie znajdziesz tu wskazówki „tu jest wyciek" ta dodatkowa informacja wymaga zastosowania metod lokalizacyjnych opisanych w poprzednich rozdziałach. Mimo to test ciśnieniowy pozostaje najszybszym i najtańszym sposobem weryfikacji podejrzeń, kosztującym zaledwie 150-250 PLN przy zleceniu profesjonaliście.

Czasami celowe jest połączenie obu podejść: najpierw test ciśnieniowy potwierdza obecność nieszczelności, a następnie termografia lub akustyka precyzyjnie namierza jej lokalizację. Takie sekwencyjne podejście pozwala optymalnie wykorzystać każdą z metod, redukując koszty diagnostyki przy zachowaniu wysokiej skuteczności.

Dodatkowe narzędzia i metody wspomagające wykrywanie usterek

Oprócz trzech głównych technik warto znać mniej spektakularne, ale równie przydatne metody wspomagające diagnostykę. Wilgotnościomierz pojemnościowy (pinless) mierzy wilgotność powierzchniową podłogi bez naruszania jej struktury wartości powyżej 3% wskazują na obecność wody w warstwie izolacyjnej. Urządzenie to kosztuje od 150 PLN i stanowi doskonałe uzupełnienie termografii, pozwalając szybko wykluczyć fałszywe sygnały z termogramu.

Lokalizatory rur oparte na technologii impulsowej elektromagnetycznej wysyłają krótkie sygnały elektryczne, które odbit e od metalowych przewodów pozwalają prześledzić ich przebieg z dokładnością do 5 mm. Metoda ta sprawdza się idealnie przy modernizacjach, gdy chcemy uniknąć przebicia rury podczas wiercenia otworów pod półki czy kołki montażowe. Koszt wynajmu lokalizatora to około 100-200 PLN za dobę.

Endoskopia jako ostateczność diagnostyczna

Gdy wszystkie metody bezinwazyjne zawiodą, a konieczne jest potwierdzenie wizualne stanu rury, pozostaje endoskopia. Mała kamera inspekcyjna o średnicy sondy 5-10 mm wprowadzana jest przez szczelinę dylatacyjną lub nawiercony otwór, dostarczając obrazu wnętrza rury w czasie rzeczywistym. To ostateczność, bo wymaga naruszenia struktury posadzki, ale daje jednoznaczny dowód na charakter uszkodzenia korozję, pęknięcie czy osadzenie kamienia.

Cena usługi endoskopowej waha się od 250 do 500 PLN, w zależności od głębokości i dostępności badanej strefy. Warto jednak rozważyć ten wydatek, zanim zdecydujemy się na skucie fragmentu podłogi na chybił trafił koszt naprawy posadzki łatwo przekracza kilka tysięcy złotych, a precyzyjna lokalizacja usterki pozwala zminimalizować skalę prac remontowych.

Kiedy wezwać specjalistę, a kiedy działać samodzielnie

Proste czynności, takie jak wizualna inspekcja podłogi, pomiar temperatury termometrem kontaktowym czy użycie wilgotnościomierza, każdy właściciel domu może wykonać samodzielnie bez specjalistycznego sprzętu. Te podstawowe testy pozwalają szybko ocenić, czy mamy do czynienia z poważną awarią, czy jedynie z chwilowym problemem, na przykład kondensacją pary wodnej na zimnej powierzchni.

Gdy wizualna inspekcja wskaże niepokojące objawy systematycznie powiększającą się plamę wilgoci, wyraźnie wyczuwalny szum przepływu wody pod podłogą lub nagły wzrost zużycia wody czas na wezwanie specjalisty. Certyfikowany technik wyposażony w profesjonalny sprzęt przeprowadzi pełną diagnostykę w ciągu jednej wizyty, a koszt usługi zwykle zwraca się wielokrotnie dzięki uniknięciu kosztownej naprawy metodą prób i błędów.

Szczególnie w przypadku instalacji wieloletnich, gdzie dokumentacja przebiegu rur mogła zostać zagubiona, samodzielne lokowanie przewodów bez odpowiedniego sprzętu to wręcz niemożliwe zadanie. W takich sytuacjach zatrudnienie fachowca z lokalizatorem rur i kamerą termowizyjną to jedyna rozsądna droga do szybkiego rozwiązania problemu.

Regularna konserwacja jako najlepsza profilaktyka

Najskuteczniejszą metodą unikania kosztownych awarii jest regularna kontrola instalacji co 2-3 lata. Podczas takiego przeglądu specjalista nie tylko sprawdza szczelność, ale also optymalizuje parametry ciśnienia i temperatury, co przekłada się na niższe rachunki za ogrzewanie. Protokół z przeglądu stanowi również cenną dokumentację na wypadek przyszłych problemów.

Prostym, a niedocenianym zwyczajem jest sporządzenie szkicu przebiegu rur przy okazji każdej zmiany aranżacji wnętrza. Wystarczy zaznaczyć na planie mieszkania orientacyjne położenie rozdzielaczy i najważniejszych odcinków poziomych ten minimalny nakład pracy zaoszczędzi później godzin frustrującego szukania przewodów pod parkietem.

Pamiętaj, że każda minuta zwłoki od momentu zauważenia niepokojących objawów zwiększa ryzyko rozprzestrzenienia się wilgoci i kosztów naprawy. Jeśli podłoga w Twoim domu wykazuje oznaki awarii, nie czekaj precyzyjna diagnostyka pozwala ograniczyć skalę ewentualnego remontu do absolutnego minimum.
