Czujnik temperatury ogrzewania podłogowego TECH – jaki wybrać i jak podłączyć

Niewłaściwy czujnik temperatury w ogrzewaniu podłogowym to cicha awaria, która potrafi kosztować kilka tysięcy złotych, zanim w ogóle zauważysz pierwszy objaw. Woda grzeje się za mocno, posadzka pęka, regulator pokazuje temperaturę pokojową zamiast podłogowej, a rachunki rosną, choć nikt nie tknął ustawień. Problem rzadko leży w sterowniku. Prawie zawsze winowajcą okazuje się czujnik temperatury ogrzewania podłogowego, jego zły typ, niewłaściwa lokalizacja albo mechaniczne uszkodzenie przewodu w trakcie prac remontowych.

• Czujnik podłogowy NTC do sterownika TECH kompatybilne modele i parametry
• Podłączenie czujnika temperatury do regulatora TECH krok po kroku
• Typowe awarie czujnika temperatury w ogrzewaniu podłogowym TECH

Czujnik podłogowy NTC do sterownika TECH kompatybilne modele i parametry

Regulatory TECH współpracują przede wszystkim z czujnikami rezystancyjnymi typu NTC, w których rezystancja spada wraz ze wzrostem temperatury. W sterownikach tej marki najczęściej spotkasz sondy oznaczone jako NTC 10k, choć w nowszych seriach producenci stosują też NTC 100k. Różnica nie jest kosmetyczna, ponieważ algorytm regulatora opiera się na konkretnej krzywej zależności rezystancji od temperatury.

Dobór odpowiedniej sondy zaczyna się zawsze od sprawdzenia tabeli kompatybilności dla konkretnej serii sterownika. Modele pracujące w standardzie NTC 10k wymagają sond o rezystancji 10 kΩ w temperaturze 25°C, podczas gdy seria obsługująca NTC 100k wymaga elementów o rezystancji 100 kΩ w tej samej temperaturze referencyjnej. Pomylenie tych dwóch standardów prowadzi do błędnych odczytów rzędu kilkunastu stopni Celsjusza, co regulator kompensuje nierównomiernym sterowaniem zaworami.

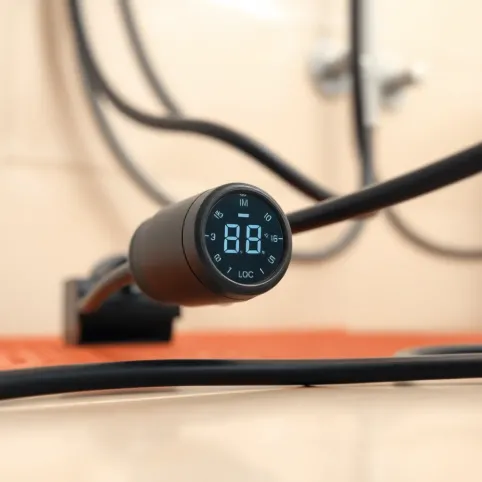

Typowa sonda podłogowa składa się z trzech zasadniczych elementów: głowicy pomiarowej, przewodu dwużyłowego oraz końcówki montażowej osadzanej w posadzce. Głowica zawiera termistor, czyli element półprzewodnikowy, którego rezystancja zmienia się przewidywalnie w funkcji temperatury. Przewód powinien być ekranowany, a jego długość nie powinna przekraczać wartości podanej przez producenta sterownika, zwykle 15 m dla NTC 10k.

Parametry robocze czujnika warto znać, nawet jeśli kupujesz gotowy zestaw. Zakres pomiaru dobrej sondy podłogowej mieści się w przedziale od -30°C do +110°C, a deklarowana dokładność wynosi ±0,5°C w centralnym punkcie skali. Klasa ochrony IP67 lub wyższa gwarantuje odporność na wilgoć obecną w jastrychu. Przewód silikonowy wytrzymuje temperatury do 180°C, co ma znaczenie przy montażu w wylewkach anhydrytowych, gdzie temperatura w czasie wiązania potrafi przekroczyć 60°C.

Specyfikacja techniczna czujników NTC stosowanych w regulatorach TECH

Kiedy NTC, a kiedy inne rozwiązania

Czujnik podłogowy NTC sprawdza się wszędzie tam, gdzie regulator mierzy temperaturę powierzchni posadzki lub temperaturę czynnika w układzie niskotemperaturowym do 60°C. W instalacjach solarnych, gdzie temperatura glikolu potrafi sięgać 200°C, stosuje się czujniki PT1000 albo termopary typu K. Z kolei w układach z kotłami na paliwo stałe producenci coraz częściej wracają do czujników KTY, których charakterystyka liniowa ułatwia odczyt w szerokim zakresie temperatur.

Podłączenie czujnika temperatury do regulatora TECH krok po kroku

Montaż czujnika podłogowego zaczyna się od wyznaczenia miejsca pomiędzy dwiema pętlami rury grzewczej, w równej odległości od ściany zewnętrznej, w strefie najbardziej narażonej na straty ciepła. Czujnik powinien leżeć płasko na warstwie izolacji, dokładnie pod rurą, a jego przewód trzeba umieścić w rurce ochronnej z PE, tak zwanej peszelce, którą zamyka się zaślepką na końcu. Taki montaż pozwala wymienić sondę bez kucia posadzki, jeśli kiedyś ulegnie uszkodzeniu.

Przewód czujnika prowadzi się w peszelce aż do puszki podtynkowej, w której znajdą się zaciski sterownika. Kluczowa zasada to unikanie prowadzenia przewodu równolegle do kabli zasilających 230 V na odcinku dłuższym niż 1 metr, bo sprzężenia pojemnościowe zaburzą odczyt. Gdy krzyżowanie z kablami siłowymi jest nieuniknione, przewód czujnika krzyżuje się pod kątem prostym.

Samo podłączenie do sterownika ogranicza się do wpięcia dwóch żył w zaciski oznaczone symbolem czujnika podłogowego, zwykle opisane jako „SENSOR" lub „PT/NTC". Polaryzacja w czujnikach rezystancyjnych nie ma znaczenia, ponieważ element jest symetryczny. Po wpięciu warto wykonać pomiar rezystancji miernikiem, porównując wynik z tabelą referencyjną dla danego typu sondy w aktualnej temperaturze otoczenia.

Uwaga: sondę podłogową montuje się przed wykonaniem wylewki, ale po ułożeniu rur grzewczych i próbie ciśnieniowej. Pominięcie próby ciśnieniowej oznacza ryzyko, że zalanie wodą z uszkodzonej rury zniszczy czujnik, zanim instalacja zostanie uruchomiona. Koszt wymiany sondy w gotowej posadzce to zwykle 800-2000 PLN, łącznie z pracą glazurnika.

Schemat przepływu sygnału w instalacji

Sygnał w układzie z czujnikiem podłogowym przepływa według prostego łańcucha. Termistor mierzy temperaturę posadzki i zmienia swoją rezystancję proporcjonalnie do niej. Sterownik odczytuje tę rezystancję poprzez dzielnik napięcia, przelicza na wartość temperatury według zapisanej krzywej, a następnie porównuje ją z wartością zadaną wpisaną przez użytkownika. Różnica między tymi dwoma wartościami steruje siłownikiem zaworu rozdzielacza, otwierając lub zamykając przepływ wody do poszczególnych pętli.

Typowe awarie czujnika temperatury w ogrzewaniu podłogowym TECH

Najczęstsza usterka, z jaką spotykają się serwisanci, to mechaniczne uszkodzenie przewodu czujnika w trakcie wylewania jastrychu. Kamyki kruszywa, ostre krawędzie rurki ochronnej albo przypadkowe nacięcie szpachlą rozcinają izolację, powodując zwarcie lub przerwę w obwodzie. Sterownik sygnalizuje taki stan komunikatem „Err" albo symbolizuje go migającą ikoną czujnika.

Drugą typową usterką jest przesunięcie charakterystyki sondy na skutek przegrzania. Zdarza się to przy montażu zbyt blisko rury grzewczej, gdzie temperatura lokalnie przekracza 80°C. Termistor po takim przegrzaniu nie wraca do pierwotnych parametrów, a jego rezystancja w temperaturze 25°C różni się od deklarowanej o kilkanaście procent. Regulator odczytuje wtedy temperaturę zawyżoną lub zaniżoną o 3-8°C.

Wilgoć wnikająca do głowicy czujnika to trzecia grupa usterek, szczególnie w instalacjach, gdzie rurka ochronna nie została zaślepiona. Para wodna przenika przez połączenia izolacji i powoduje korozję kontaktów, co objawia się niestabilnymi odczytami. Sterownik pokazuje temperaturę skaczącą o 5°C w ciągu minuty, choć rzeczywista temperatura posadzki pozostaje stabilna.

Diagnostyka krok po kroku

Pierwszy krok diagnostyki to odczyt komunikatu błędu ze sterownika. Regulatory TECH sygnalizują zwarcie czujnika komunikatem „E1" lub kodem numerycznym z przedziału 21-29, natomiast przerwę w obwodzie oznacza „E2" albo kod 30-39. Pozwala to od razu zawęzić poszukiwania do konkretnego rodzaju uszkodzenia.

Drugi krok to pomiar rezystancji sondy miernikiem po odłączeniu jej od sterownika. Wartość powinna być zgodna z tabelą referencyjną producenta. Dla NTC 10k w temperaturze 20°C rezystancja wynosi około 12,1 kΩ, w 25°C spada do 10 kΩ, a w 30°C do 8,0 kΩ. Odchylenie większe niż 10% wskazuje na uszkodzenie termistora.

Kalibracja i wymiana czujnika

Wymiana czujnika w eksploatowanej instalacji wymaga kucia posadzki, chyba że oryginalny montaż przewidziano w rurce ochronnej z zapasem przewodu w peszelce. Przy prawidłowym montażu wystarczy wyciągnąć starą sondę za przewód i wsunąć nową, korzystając z zapasu długości w puszce. Sama sonda kosztuje 45-140 PLN, natomiast robocizna z pracami glazurniczymi to wydatek rzędu 600-1500 PLN, w zależności od powierzchni i dostępności.

Normy i wymagania kwalifikacyjne

Montaż czujników w instalacjach elektrycznych niskoprądowych zaliczany jest do prac, które mogą wykonywać osoby z odpowiednimi kwalifikacjami SEP. W przypadku instalacji podłogowych zasilanych napięciem bezpiecznym 24 V DC wystarczające jest uprawnienie w grupie 1, ale podłączanie samego sterownika do sieci 230 V wymaga już uprawnienia SEP D lub E. Normy PN-EN 60730 oraz PN-EN 60529 regulują wymagania dla automatycznych regulatorów elektrycznych i stopni ochrony obudów czujników.

Checklista przed zakupem czujnika

• Sprawdź, jaki typ czujnika obsługuje twój sterownik TECH (NTC 10k, NTC 100k, PT1000).
• Porównaj rezystancję sondy w temperaturze 25°C z dokumentacją sterownika.
• Sprawdź maksymalną dopuszczalną długość przewodu dla konkretnej serii.
• Upewnij się, że klasa ochrony czujnika to co najmniej IP67.
• Wybierz sondę z przewodem silikonowym, jeśli planujesz wylewkę cementową.
• Zaplanuj prowadzenie przewodu w peszelce, aby umożliwić wymianę w przyszłości.
• Sprawdź dostępność elementów zapasowych u dystrybutora.

Dobierz czujnik w trzech krokach

Pierwszy krok to identyfikacja typu instalacji. Ogrzewanie podłogowe wymaga sondy NTC 10k lub NTC 100k, solary potrzebują PT1000, a kocioł na paliwo stałe współpracuje z KTY. Drugi krok to ustalenie zakresu temperatur pracy. Podłogówka rzadko przekracza 50°C, solary sięgają 200°C, a kotły mogą mierzyć temperaturę spalin powyżej 400°C. Trzeci krok to weryfikacja kompatybilności ze sterownikiem poprzez tabelę producenta. Decyzja w tych trzech krokach zajmuje zwykle kilka minut i eliminuje 90% pomyłek przy zakupie.

Źródła danych i normy

Specyfikacje techniczne czujników NTC opierają się na kartach katalogowych producentów podzespołów elektronicznych oraz normie PN-EN 60730-1 dotyczącej automatycznych regulatorów elektrycznych. Stopień ochrony IP definiuje międzynarodowa norma IEC 60529 (PN-EN 60529). Wymagania kwalifikacyjne dla montażu wynikają z przepisów Prawa energetycznego i rozporządzeń dotyczących uprawnień SEP.
