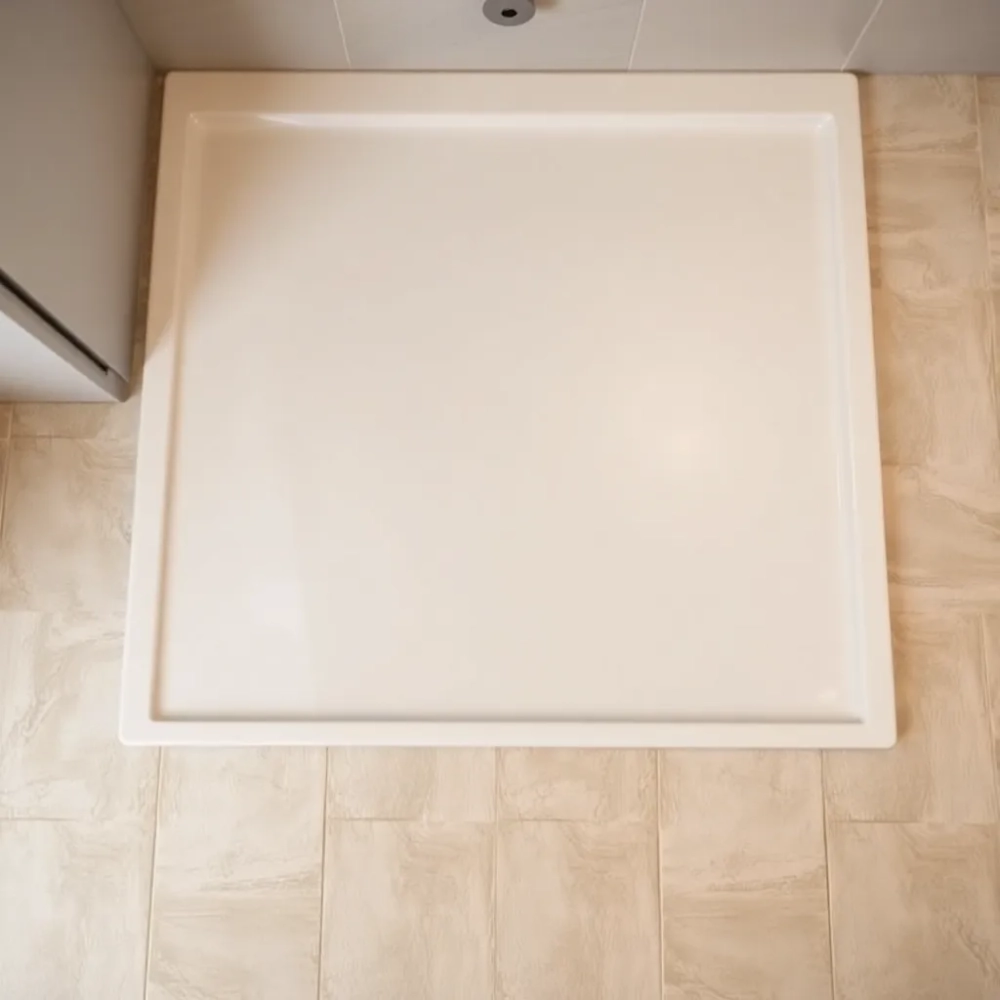

Ogrzewanie podłogowe pod brodzikiem: czy to ma sens, czy to ryzyko?

Kiedy montaż jest dopuszczalny, a kiedy od razu odpuszczamy?

Zacznijmy od twardych ram, bo bez nich łatwo wpaść w kosztowną pułapkę. Ogrzewanie podłogowe pod brodzikiem jest technicznie wykonalne, ale tylko w ściśle określonych sytuacjach wynikających z fizyki budowli i normy PN-EN 1264 dotyczącej wodnego ogrzewania podłogowego. Kluczowy warunek sprowadza się do jednego pytania: czy brodzik stoi na stabilnym, masywnym podłożu, które przeniesie zarówno ciężar wypełnionej wodą niecki, jak i obciążenie termiczne pracującej instalacji.

• Kiedy montaż jest dopuszczalny, a kiedy od razu odpuszczamy?
• Ryzyko awarii i wilgoci, o którym nikt nie mówi
• Jak prawidłowo wykonać instalację krok po kroku
• Kiedy to rozwiązanie się nie sprawdzi

Producenci odlewów akrylowych zwykle dopuszczają obciążenie rzędu 100-150 kg/m² przy równomiernym rozłożeniu ciężaru, co oznacza, że dorosła osoba stojąca w brodziku generuje siłę, którą mata grzewcza musi bezpieśnie absorbować. Jeśli konstrukcja opiera się na lekkim stelażu z pianki XPS o gęstości poniżej 30 kg/m³, ryzyko ugięcia i pęknięcia rur rośnie geometrycznie. Stąd pierwsza zasada: brodzik musi być wpuszczany w posadzkę albo osadzony na pełnym podparciu z pianki twardej o wytrzymałości na ściskanie minimum 200 kPa.

Kolejna zmienna to wysokość zabudowy. Mata grzewcza z rurą 16 mm, warstwa kleju i płytki to łącznie 30-45 mm. Brodziki niskoprofilowe mają zaledwie 25-35 mm wysokości, więc po dodaniu warstw grzewczych mogą wystawać ponad gotową posadzkę, tworząc próg i zaburzając spadek odpływu. Normowy spadek rynienki odpływowej to 1,5-2,5%, czyli 15-25 mm na metrów bieżący rury kanalizacyjnej. Przy źle rozplanowanej wysokości woda zacznie się zbierać przy kratce i prędzej czy później wypłynie na fugi.

Dochodzi jeszcze kwestia strefowa, o której rzadko się pisze, a która potrafi zniweczyć cały wysiłek. Strefa mokra w łazienkach musi być odseparowana od reszty pomieszczenia hydroizolacją szpachlową lub folią w płynie zgodnie z wytycznymi ITB (Instrukcja 398/2001). Mata grzewcza przejdzie pod całą powierzchnią brodzika albo tylko w jego obrębie, ale w obu przypadkach połączenie warstwy grzewczej z hydroizolacją wymaga precyzji co do milimetra. Błąd na tym styku oznacza kondensację pod brodzikiem, a w konsekwencji rozwój grzybów i degradację kleju.

Na koniec aspekt, który bagatelizuje większość amatorów: gwarancja producenta brodzika. Wielu wytwórców warunkuje odpowiedzialność prawną za szczelność odlewu brakiem źródeł ciepła bezpośrednio pod nim. Akryl pod wpływem temperatury 28-32°C, jaką generuje standardowa podłogówka, rozszerza się inaczej niż ceramika wokół, co po kilkudziesięciu cyklach grzewczych prowadzi do mikropęknięć. Przed montażem warto przejrzeć kartę techniczną konkretnego modelu, bo tam znajduje się zapis o dopuszczalnej temperaturze podłoża (zwykle maksymalnie 35°C).

Ryzyko awarii i wilgoci, o którym nikt nie mówi

Wyobraź sobie, że mata grzewcza pracuje od trzech lat pod brodzikiem, w którym spadek odpływu wynosi 1,2% zamiast wymaganych 2%. Woda po każdym prysznicu cofa się o 8-10 cm w głąb rynienki, podgrzewana przez rurę do temperatury pokojowej. To nie jest scenariusz katastrofy, to codzienność w tysiącach polskich łazienek, tyle że bez ogrzewania podłogowego. Z matą sytuacja zmienia się o jeden detal: woda wypełnia mikroszczeliny w fudze i styka się z ciepłą rurą przez całą dobę, nawet gdy prysznic jest wyłączony.

Skutki takiej ekspozycji są dwojakie. Po pierwsze, przyspieszona degradacja uszczelki kanalizacyjnej, ponieważ guma EPDM w syfonach starzeje się szybciej przy stałej temperaturze powyżej 30°C. Po drugie, bakterie Legionella rozwijają się najintensywniej w przedziale 25-45°C, a biofilm w rynience odpływowej staje się rezerwuarem, którego nie wypłucze zwykły środek czyszczący. Ogrzewanie podłogowe podnosi więc nie komfort, lecz ryzyko sanitarne, o czym wspomina raport Państwowego Zakładu Higieny z 2019 roku dotyczący instalacji wodnych w budynkach mieszkalnych.

Inny cichy zabójca to korozja rury aluminiowej w macie wielowarstwowej, gdy warstwa antydyfuzyjna EVOH zostanie mechanicznie uszkodzona podczas montażu brodzika. Rura PEX-AL-PEX wymaga ochrony przed bezpośrednim kontaktem z ostrymi krawędziami stelaża, dlatego w strefie brodzika stosuje się rurę PE-Xa bez wkładki aluminiowej, o grubości ścianki 2,0 mm. Tańsza, ale bardziej elastyczna, przez co łatwiej układa się ją w gęstą spiralę o rozstawie 8-10 cm, co daje równomierny rozkład temperatury bez zimnych pasów przy ściankach.

Wilgoć w podłodze pod brodzikiem jest trudna do wykrycia bez kamery termowizyjnej. Pierwszy sygnał to ciemniejsze fugi w promieniu 30 cm od kratki, drugi to zapach stęchlizny przy otwieraniu drzwi łazienki rano. Z ogrzewaniem podłogowym objawy te nasilają się dwukrotnie, ponieważ ciepło od spodu przyspiesza parowanie wody zgromadzonej w warstwie kleju. Dlatego projektując instalację, warto uwzględnić dodatkowy czujnik zalania z sygnalizacją akustyczną, umieszczony w najniższym punkcie strefy mokrej.

Na koniec aspekt prawny, który umyka nawet doświadczonym wykonawcom. Zgodnie z Rozporządzeniem Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§315), instalacja ogrzewania podłogowego w pomieszczeniach mokrych wymaga odpowietrzenia każdej pętli osobno. Brodzik z odpływem liniowym to w praktyce cztery do sześciu dodatkowych pętli, które wydłużają czas odpowietrzania po sezonie grzewczym i zwiększają ryzyko zapowietrzenia. Jeśli pompa obiegowa nie ma funkcji automatycznego odpowietrzania, po każdej przerwie w użytkowaniu czeka Cię godzina ręcznego odkręcania zaworów.

Jak prawidłowo wykonać instalację krok po kroku

Projekt zaczyna się od rysunku izotermicznego, nie od zakupu rur. Rozkład temperatury pod brodzikiem musi być taki, by różnica między środkiem strefy a krawędzią nie przekraczała 2°C, inaczej użytkownik odczuje dyskomfort przy wchodzeniu i wychodzeniu. W praktyce oznacza to spiralę o zmiennym rozstawie: 8 cm w centrum, 12 cm przy ściankach, 15 cm w odległości 20 cm od kratki odpływowej. Taki układ wymaga rury o długości pętli 60-80 mb dla brodzika 90 × 90 cm, co przekracza standardowe 50 mb sugerowane przez producentów mat.

Przygotowanie podłoża zaczyna się od wylewki samopoziomującej o grubości minimum 35 mm nad warstwą izolacji termicznej (EPS 100 lub XPS 300 grubości 50 mm). Wylewka musi związać przez minimum 21 dni przed włączeniem ogrzewania, bo cement w tym czasie oddaje wodę chemicznie związaną, a jej przedwczesne odparowanie przez ciepło maty prowadzi do rys skurczowych. Pierwszy rozruch wykonuje się schematem łagodnego wygrzewania: temperatura zasilania +5°C co 24 godziny, aż do osiągnięcia 35°C, potem powrót do normalnego trybu.

Montaż maty pod brodzikiem wymaga cięcia wypustek w miejscu odpływu, by rura mogła swobodnie obejść kolanko. Wypustki przycina się nożem termicznym, nie zwykłym nożem, bo cząstki EPS pozostawione w kleju tworzą mostki termiczne i obniżają przyczepność następnej warstwy. Rurę układa się ręcznie, bez napinaczy, ponieważ naprężenie resztkowe przy temperaturze montażu 20°C zmienia się po podgrzaniu do 35°C, a różnica długości 2 mm na metr bieżący oznacza 16 cm luzu w pętli 80 mb, czyli dokładnie tyle, ile trzeba zostawić przy ściankach.

Po ułożeniu rury i próbie ciśnieniowej (6 bar przez 30 minut, bez spadku) przychodzi czas na warstwę kleju. Klej elastyczny klasy C2TE S1 (zgodnie z normą PN-EN 12004) nakłada się w dwóch przejściach: najpierw szpachlą gładką na rurę, potem grzebieniem 10 mm na całą powierzchnię brodzika. Grubość warstwy kleju po dociśnięciu płytki wynosi 5-8 mm, co w połączeniu z matą i izolacją daje łącznie 55-65 mm podnoszenia posadzki. Jeśli łazienka sąsiaduje z korytarzem, konieczne jest cofnięcie progu lub zastosowanie listwy przejściowej, bo skok 6 cm to więcej niż dopuszczalna różnica poziomów dla osób z ograniczoną mobilnością.

Na koniec etap regulacji hydraulicznej. Pętla pod brodzikiem ma wyższy spadek ciśnienia niż pozostałe obwody, bo jest krótsza i bardziej zwinięta. Wymaga to ustawienia na rozdzielaczu wartości Kv niższej o 15-20% w stosunku do reszty pętli, inaczej cała woda popłynie tamtędy, omijając pozostałe strefy. Po regulacji sprawdź rozkład temperatury kamerą termowizyjną: różnice większe niż 1,5°C między środkiem a krawędzią brodzika oznaczają konieczność przeprojektowania rozstawu lub dodania dodatkowej pętli.

Kiedy to rozwiązanie się nie sprawdzi

Brodziki z odpływem w ścianie zamiast w podłodze to pierwsza grupa, w której ogrzewanie podłogowe nie ma fizycznego sensu. Rura grzewcza nie zdąży ogrzać wody spływającej po ścianie, bo kontakt termiczny trwa ułamek sekundy. Efekt jest kosmetyczny: ciepła płytka pod stopami bez wpływu na komfort kąpieli. W takich konfiguracjach lepiej postawić na grzejnik drabinkowy lub matę elektryczną przy ściance, co daje mierzalny rezultat przy niższym koszcie inwestycji.

Drugi przypadek to łazienki w budynkach z wielkiej płyty z lat 70. i 80. Stropy żerańskie mają nośność użytkową 150 kg/m², a wypełniony brodzik 90 × 90 cm z dorosłą osobą to łącznie 220-260 kg na powierzchni 0,81 m², czyli obciążenie punktowe przekraczające normę. Dodanie maty grzewczej i wylewki zwiększa masę własną stropu o 40-50 kg/m², co w budynku bez remontu kapitalnego stropu kończy się pęknięciami sąsiednich pomieszczeń. W takim wypadku priorytetem jest wzmocnienie stropu, a nie planowanie komfortu cieplnego pod brodzikiem.

Trzecia sytuacja to remont bez kucia posadzki, gdzie wysokość brodzika determinuje grubość nowej warstwy. Jeśli różnica między obecną posadzką a górną krawędzią brodzika wynosi mniej niż 50 mm, nie da się ułożyć maty, rury, kleju i płytki bez podnoszenia poziomu całej łazienki. Podniesienie o 6 cm wymaga skrócenia drzwi, modyfikacji ościeżnic i przejść instalacyjnych, a koszt tych prac zwykle przekracza budżet przeznaczony na samą podłogówkę. W takich warunkach rozsądniej odpuścić i postawić na matę elektryczną o grubości 3,5 mm, która mieści się w warstwie kleju bez podnoszenia posadzki.

Ostatnia grupa ryzyka to inwestorzy, którzy traktują ogrzewanie podłogowe pod brodzikiem jako sposób na suszenie ręczników i dywaników. To nie jest suszarnia, to instalacja grzewcza o konkretnym przeznaczeniu. Wrzucenie mokrego ręcznika na ogrzewaną płytkę przy brodziku tworzy barierę parową, pod którą temperatura rośnie powyżej 40°C, a to z kolei aktywuje zabezpieczenie termiczne regulatora i wyłącza całą strefę. Po ostygnięciu płytka wchłania wilgoć z ręcznika w kilka sekund, ale cykliczne wyłączanie i włączanie obniża żywotność pompy obiegowej o około 30%.

Zanim zdecydujesz się na to rozwiązanie, zadaj sobie jedno pytanie: czy wolisz ciepłą płytkę pod stopami przez pierwsze 90 sekund po wejściu pod prysznic, czy stabilną temperaturę 24°C w całej łazience przez całą dobę? Ogrzewanie podłogowe pod brodzikiem daje efekt lokalny, krótkotrwały i kosztowny w utrzymaniu. Alternatywy w postaci grzejnika drabinkowego lub maty elektrycznej przy odpływie oferują porównywalny komfort przy niższym ryzyku awarii i prostszym serwisie. Świadomy wybór zaczyna się od zrozumienia tych różnic.

Źródła danych i norm

PN-EN 1264 wodne ogrzewanie podłogowe, wymagania projektowe i eksploatacyjne.
PN-EN 12004 kleje do płytek ceramicznych, klasyfikacja i metody badań.
Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
Instrukcja ITB 398/2001 warunki techniczne wykonania i odbioru robót budowlanych, część A: hydroizolacje.
Raport PZH 2019 zagrożenia mikrobiologiczne w instalacjach wodnych budynków mieszkalnych.
PN-EN 1991-1-1 (Eurocode 1) oddziaływania na konstrukcje, obciążenia użytkowe w budynkach.
Karty techniczne producentów rur PE-Xa oraz mat z wypustkami EPS 200 (dane zbiorcze branżowe).
