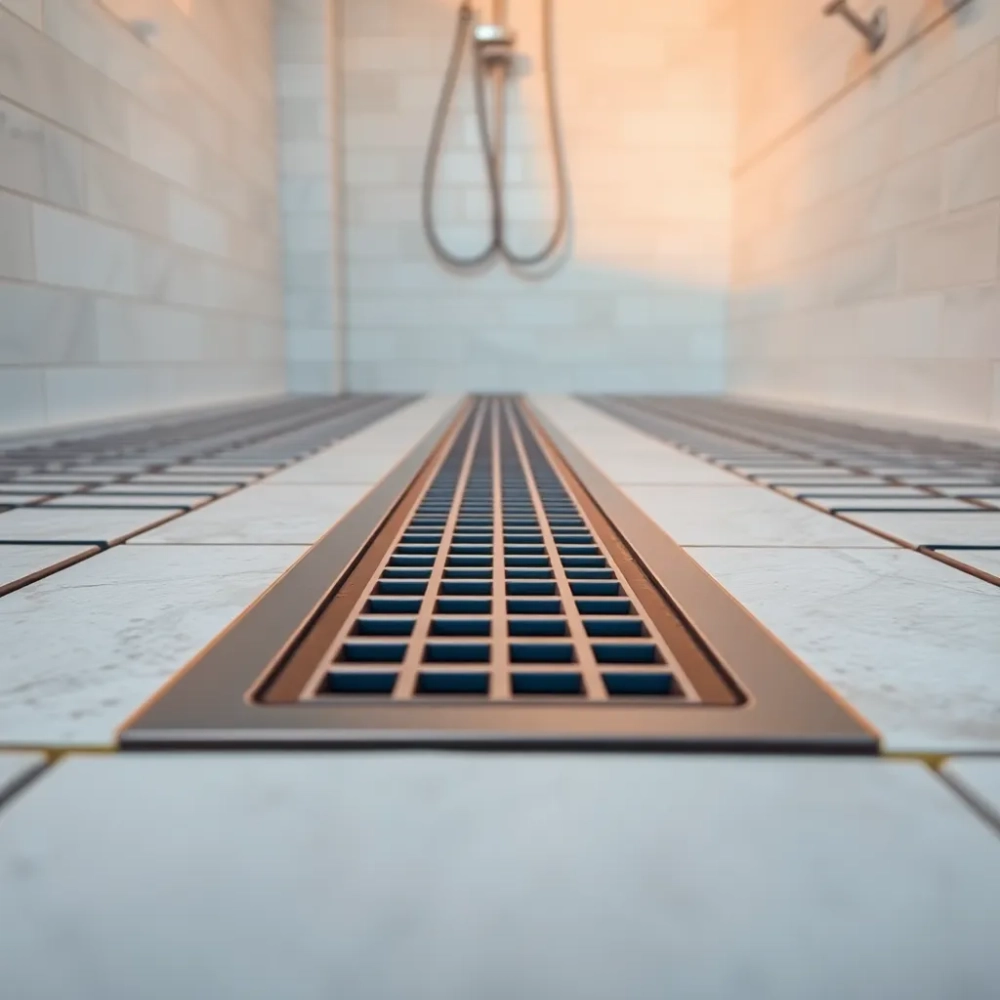

Montaż odpływu liniowego na ogrzewaniu podłogowym bez błędów
Zimna stopa w strefie prysznica, kałuża, która nie znika, i perspektywa kucia wylewki za cztery do ośmiu tysięcy złotych. To rzeczywistość, z jaką mierzy się inwestor, który pominął trzy detale przy montażu odpływu liniowego na ogrzewaniu podłogowym. Z moich obserwacji z kilkudziesięciu realizacji wynika, że sześćdziesiąt procent usterek bierze się ze złego spadku, a dwadzieścia pięć z braku tak zwanej strefy bezrurowej. Poniżej znajdziesz konkretne wartości, kolejność prac i listę pułapek, które decydują o tym, czy prysznic będzie suchy i ciepły, czy też zacznie się kosztowna korekta.
- Dlaczego odpływ liniowy łączy się z podłogówką bez konfliktu
- Planowanie przed montażem
- Strefa bezrurowa i układ rurek wokół odpływu
- Spadek pod odpływ liniowy i grubość wylewki
- Izolacja syfonu odpływu liniowego na podłogówce
- Najczęstsze błędy przy montażu odpływu liniowego
- Checklist dwunastu punktów przed wylewką
- Kosztorys i czas realizacji
Dlaczego odpływ liniowy łączy się z podłogówką bez konfliktu
Ogrzewanie podłogowe w strefie prysznica działa inaczej niż grzejnik. Ciepło nie konwektuje, lecz oddaje energię przez promieniowanie z płaszczyzny posadzki, która osiąga temperaturę powierzchniową 26-29°C. Woda zasilająca krąży w rurkach PEX przy temperaturze zasilania 35-40°C, a sam pas grzewczy ma szerokość 60-90 cm wokół odpływu. To wystarczy, by stopa po wyjściu spod strumienia nie odczuła szoku termicznego.
Norma PN-EN 1264 mówi wprost: w promieniu trzydziestu centymetrów od osi odpływu nie mogą przebiegać żadne rurki. To nie kaprys projektanta, lecz wymóg fizyki. Syfon, kratka i kołnierz odpływu wymagają swobodnego pola manewru przy montażu oraz późniejszym serwisie. Gdyby rurka biegła zbyt blisko, każde dokręcenie elementu groziłoby przebiciem ścianki PEX.
| Warstwa | Materiał | Grubość | Parametr |
|---|---|---|---|
| Izolacja termiczna | XPS | 50-80 mm | λ ≤ 0,035 W/mK |
| Folia oddzielająca | PE | 0,2 mm | zakładka 100 mm |
| Rurka grzewcza | PEX 16×2 | 16 mm | rozstaw 15-20 cm |
| Strefa bezrurowa | wolna | 30×30 cm | wg PN-EN 1264 |
| Wylewka | anhydryt | 40-50 mm | nad rurką |
| Mata uszczelniająca | folia płynna lub EPDM | 1-2 mm | zakładka 50 mm |
| Klej | C2TE S1/S2 | 5-8 mm | do płytek R10/R11 |
| Okładzina | gres lub mozaika | 8-10 mm | antypoślizgowość R10/R11 |
Planowanie przed montażem
Zanim ekipa wejdzie z wiertarkami, inwestor powinien otrzymać trzy dokumenty: rozkład rurek z konkretnym rozstawem, obliczenie zapotrzebowania na ciepło w watach na metr kwadratowy oraz schemat rozdzielacza z przypisanymi obiegami. Bez tych trzech kart projekt jest ślepy. Zwykle przyjmuje się moc 80-120 W/m². Wartość osiemdziesięciu wat sprawdza się w łazienkach pasywnych, gdzie działa już grzejnik drabinkowy. Sto dwadzieścia wat pojawia się w układach niskotemperaturowych 35/28°C, gdy podłogówka ma być jedynym źródłem ciepła.
Ogrzewanie wodne
Koszt robocizny 180-280 zł/m², grubość warstwy 90-130 mm, czas reakcji 45-90 minut, serwis rozdzielacza co 5-7 lat. Sprawdza się przy powierzchniach powyżej 6 m².
Ogrzewanie elektryczne
Koszt 220-340 zł/m², grubość warstwy 30-50 mm, czas reakcji 15-30 minut, brak serwisu. Opłaca się przy małych strefach do 4 m² i remontach z ograniczoną wysokością podłogi.
Elektryczna mata grzewcza pod prysznicem działa znakomicie w blokach z istniejącym wylewką, której nie można podnieść o dziesięć centymetrów. W domu jednorodzinnym wodna pętla pozostaje tańsza w eksploatacji, wymaga jednak większej precyzji przy układaniu pętli. Świadomy wybór źródła ciepła oznacza realne oszczędności rzędu 800-1500 zł rocznie.
Strefa bezrurowa i układ rurek wokół odpływu
Samo pole bezrurowe to nie dziura w styropianie, lecz zaprojektowana pustka o wymiarach minimum trzydzieści na trzydzieści centymetrów. W tym kwadracie mieści się kołnierz odpływu, syfon oraz zapas rurki kanalizacyjnej. Rurki grzewcze omijają to pole łukiem o promieniu nie mniejszym niż osiemdziesiąt milimetrów, czyli pięciokrotność średnicy zewnętrznej PEX. Mniejszy promień zgniecie ściankę i ogranzy przepływ.
Przebieg prac wygląda tak: oznacz strefę flamastrem, ułóż serpentynę zaczynając od rozdzielacza, zachowaj pięć centymetrów od krawędzi strefy, zapnij klipsy co pięćdziesiąt centymetrów na prostej i co dwadzieścia centymetrów na łuku. Następnie przeprowadź próbę ciśnieniową sześć barów przez dwadzieścia cztery godziny. Dopiero po pozytywnym protokole wylewka może spaść na rurki. Termowizję wykonuje się po czternastu dniach schnięcia wylewki, gdyż mokry anhydryt jeszcze oddaje wilgoć i zaburza odczyt.
Nie rób tego: zakrętów pod kątem dziewięćdziesiąt stopni, prowadzenia rurek pod syfonem, rezygnacji z próby ciśnieniowej. Każdy z tych błędów oznacza kucie wylewki w ciągu dwóch lat.
Spadek pod odpływ liniowy i grubość wylewki
Woda potrzebuje grawitacji, dlatego w strefie prysznica obowiązuje spadek dwa procent. Łazienka poza kabiną wystarczy półtora procent, a dalej od odpływu nawet jeden. Prosta zależność: przy odległości pół metra spadek wyniesie jeden centymetr, przy metrze dwa centymetry, przy półtora metra trzy, przy dwóch metrach cztery. Tabela odległości pomaga ustawić niwelator laserowy co dwadzieścia centymetrów, a paski malarskie ze skalą milimetrową ułatwiają kontrolę wylewki.
Grubość wylewki nad rurkami to osobna zmienna. Optimum to czterdzieści do pięćdziesięciu milimetrów. Trzydzieści pięć milimetrów pęka przy pierwszym cyklu grzewczym, ponieważ zbyt mała masa akumuluje naprężenia. Sześćdziesiąt milimetrów opóźnia reakcję podłogówki o pół godziny i niepotrzebnie obciąża strop. Schnięcie anhydrytu trwa siedem dni na centymetr grubości, a wilgotność resztkowa mierzona metodą CM musi spaść poniżej 0,5%. Powyżej jednego procenta wylewka oddaje wilgoć klejowi i odspaja płytki. Poniżej 0,2% beton odciąga wodę z kleju zbyt szybko i znów pojawia się odspojenie.
Izolacja syfonu odpływu liniowego na podłogówce
Syfon odpływu liniowego to mostek termiczny gotowy do powstania. Zimna woda w rurze kanalizacyjnej schładza kołnierz odpływu, a brak izolacji powoduje skropliny na powierzchni posadzki w promieniu dwudziestu centymetrów. Rozwiązanie: pianka polietylenowa o grubości dziesięciu milimetrów wokół korpusu syfonu, sięgająca do spodu kołnierza. Pianka działa jak bufor paroszczelny, jednocześnie tłumiąc hałas spływającej wody.
- XPS 300 kPa pod syfonem, aby rozłożyć obciążenie na większą powierzchnię stropu
- Pianka PE 10 mm na obwodzie korpusu, eliminująca mostek termiczny
- Taśma butylowa na styku kołnierza i maty uszczelniającej, gwarantująca ciągłość hydroizolacji
- EPDM lub folia płynna na całej powierzchni strefy prysznica, z zakładem pięćdziesiąt milimetrów na kołnierz odpływu
Syfon suchy albo samoczyszczący kosztuje dwieście do czterystu złotych więcej, lecz eliminuje problem zasysania zapachów z kanalizacji przy dłuższym postoju wody. W łazience bez okna to inwestycja w komfort, a nie luksus.
Najczęstsze błędy przy montażu odpływu liniowego
Z analizy kilkudziesięciu realizacji wyłania się stała lista grzechów głównych. Każdy z nich ma swoją cenę.
| Błąd | Objaw | Koszt naprawy | Jak uniknąć |
|---|---|---|---|
| Brak próby ciśnieniowej | cieknąca rurka po wylewce | 3000-5000 zł | 6 barów przez 24 h z protokołem |
| Rurki pod syfonem | brak dostępu serwisowego | 2500-4000 zł | strefa 30×30 cm wolna |
| Za mały spadek | stojąca woda, pleśń | 4000-7000 zł | niwelator co 20 cm |
| Mokra wylewka | odspojone płytki | 2000-3500 zł | CM |
| Brak izolacji syfonu | skropliny, grzyb | 1500-3000 zł | pianka PE 10 mm |
| Zły klej (C1 zamiast C2TE) | spękane fugi po sezonie | 1800-3200 zł | C2TE S1/S2, klej elastyczny |
| Brak dylatacji obwodowej | pęknięcia przy ścianie | 2200-4500 zł | taśma 8 mm przyścienna |
Szczelina obwodowa osiem milimetrów przy ścianie to element, który znika pod listwą cokołową, ale pracuje na każdym cyklu grzewczym. Przy powierzchniach powyżej dwunastu metrów kwadratowych dochodzi dylatacja pośrednia dzieląca pole na mniejsze prostokąty. Bez niej wylewka pęka w najsłabszym punkcie, czyli zwykle w okolicy odpływu.
Checklist dwunastu punktów przed wylewką
- Strefa bezrurowa trzydzieści na trzydzieści centymetrów wolna od PEX
- Promienie łuków rurek nie mniejsze niż osiemdziesiąt milimetrów
- Klipsy rozmieszczone co pięćdziesiąt centymetrów na prostej
- Klipsy co dwadzieścia centymetrów na łuku
- Próba ciśnieniowa sześć barów przez dwadzieścia cztery godziny
- Protokół próby podpisany przez inwestora i wykonawcę
- Spadek dwa procent potwierdzony niwelatorem w strefie prysznica
- Spadek półtora procent w łazience poza kabiną
- Pianka PE dziesięć milimetrów na obwodzie syfonu
- XPS trzysta kilopaskali pod korpusem odpływu
- Kołnierz odpłyłu czysty, bez resztek pianki i kleju
- Szczelina obwodowa osiem milimetrów wypełniona taśmą dylatacyjną
Kosztorys i czas realizacji
Sześć metrów kwadratowych łazienki z prysznicem typu walk-in zajmuje ekipie dwuosobowej cztery dni robocze. Pierwszy dzień to demontaż starej posadzki i przygotowanie podłoża, drugi to układanie rurek i próba ciśnieniowa, trzeci to wylewka anhydrytowa, czwarty to montaż syfonu, kołnierza i maty uszczelniającej. Płytki wchodzą po tygodniu schnięcia, a spoinowanie po kolejnych dwóch dniach.
| Pozycja | Kwota | Jednostka |
|---|---|---|
| Robocizna podłogówki wodnej | 180-280 | zł/m² |
| Odpływ liniowy z syfonem | 600-1500 | zł/szt. |
| Płytki R10/R11 | 120-250 | zł/m² |
| Rozdzielacz 2-obwodowy | 450-900 | zł/szt. |
| Mata uszczelniająca | 40-80 | zł/m² |
| Anhydryt z wylaniem | 90-140 | zł/m² |
| Łącznie (6 m²) | 12 000-18 000 | zł |
Termowizja po czternastu dniach schnięcia kosztuje od 150 do 300 zł, a potrafi wykryć pęcherz powietrza wokół rurki jeszcze przed położeniem płytki. Badanie kamerą termowizyjną pokazuje rozkład temperatury z dokładnością do 0,3°C. Ciemne plamy oznaczają puste przestrzenie, w których wylewka nie przylega do rurki i powstaje mostek akustyczny. Warto dopisać tę pozycję do umowy z wykonawcą.
Reakcja ettringitu to cichy zabójca posadzki przy łączeniu anhydrytu z klejem cementowym bez warstwy rozdzielającej. Drobne kryształy powstają, gdy wilgoć z anhydrytu wchodzi w kontakt z glinianem wapniowym cementu, pęcznieją i odspajają płytkę. Grunt epoksydowy na wyschnięty anhydryt zamyka ten proces. Bez gruntowania warstwa kleju cementowego na anhydrycie powyżej 1% wilgotności zaczyna pracować po dwóch, trzech sezonach grzewczych.
Mini-kalkulator mocy: pomieszczenie w metrach kwadratowych razy 100 W daje łączne zapotrzebowanie. Łazienka sześć metrów wymaga zatem sześciuset watów, co przekłada się na dwa obiegi rozdzielacza po trzysta watów każdy. Pojedynczy obieg PEX szesnaście milimetrów obsługuje maksymalnie sto dwadzieścia metrów bieżących rurki, czyli przy rozstawie piętnastu centymetetrów około osiemnastu metrów kwadratowych powierzchni. W praktyce każdy obieg w łazience to osobna pętla zamknięta, by regulatory temperatury działały bez histerezy.
