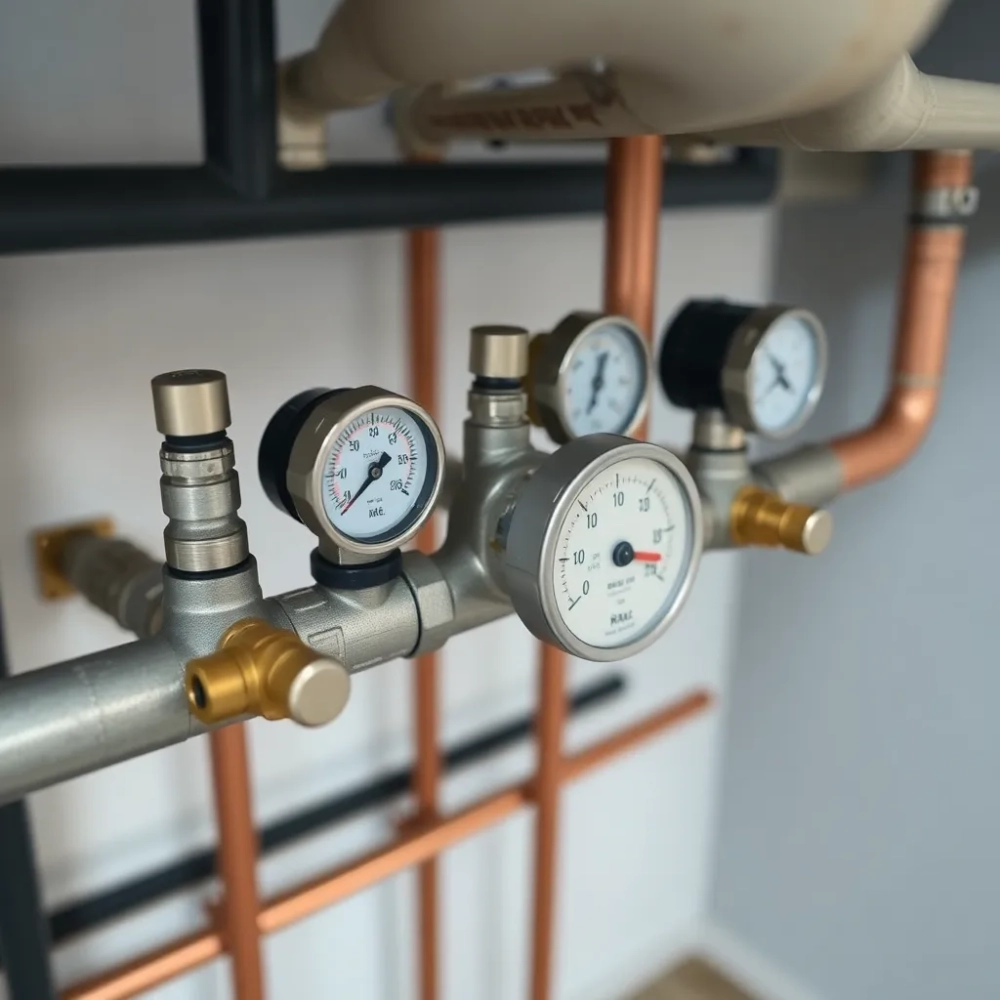

Obsługa rozdzielacza ogrzewania podłogowego bez tajemnic
Ręce opadają, kiedy w jednym pokoju podłoga grzeje jak letni piasek, a w sąsiednim ciągnie chłodem od stóp. Winowajcą rzadko bywa kocioł czy pompa ciepła niemal zawsze okazuje się nim źle wyregulowany albo nieprawidłowo podłączony rozdzielacz. Obsługa rozdzielacza ogrzewania podłogowego to nie czarna magia, lecz konkretna procedura oparta na fizyce przepływu i kilku żelaznych zasadach. Kto je zna, ten samodzielnie wyciszy szumy, wyrówna temperatury i odzyska nawet 30% wydajności, które beztrosko „wyciekały” przez źle nastawione zawory.
- Jak ustawić przepływomierze i zawory na rozdzielaczu podłogówki
- Odpowietrzanie i regulacja rozdzielacza ogrzewania podłogowego krok po kroku
- Najczęstsze błędy w obsłudze rozdzielacza podłogówki, które kosztują komfort
- Mini-kalkulator przepływu i checklist kontrolny
- FAQ odpowiedzi na pytania, które padają najczęściej
Jak ustawić przepływomierze i zawory na rozdzielaczu podłogówki
Sercem każdego rozdzielacza są dwa elementy: przepływomierze na belce zasilającej oraz zawory termostatyczne na belce powrotnej. Pierwsze pokazują, ile litrów wody przepływa przez daną pętlę, drugie pozwalają ten przepływ ograniczyć. Bez nich cała instalacja działa na zasadzie „kto pierwszy, ten lepszy”, a dłuższe obwody dostają ułamek tego, co potrzebują.
Zanim cokolwiek pokręcisz, sprawdź poziomicą, czy sam rozdzielacz wisi idealnie w poziomie. Nawet dwumilimetrowe przechylenie zaburza wskazania rotametrów, bo pływak wewnątrz szklanej rurki zaczyna się opierać o ściankę. To właśnie dlatego ekipa montażowa dostaje nerwowych telefonów dzień po uruchomieniu wszystko niby podłączone poprawnie, a wskazania i tak „pływają”.
Odczytywanie rotametru bez zgadywania
Przepływomierz to przezroczysta rurka ze skalą w litrach na minutę, wewnątrz której unosi się kolorowy pływak. Odczytujesz górną krawędź pływaka, nie jego środek ani dolną krawędź tam właśnie fizycznie ustaje opór hydrodynamiczny. Typowe pętle podłogowe o długości 60-90 m potrzebują przepływu rzędu 1,5-2,5 l/min. Mniej oznacza zimne strefy przy końcach obwodu, więcej szumy i erozję ścianek rury.
Którą stronę dokręcać, a którą luzować
Belka zasilająca (ta z rotametami) ma pokrętła koloru niebieskiego lub z oznaczeniem strzałki wlotu. Pokręcasz nimi tylko wtedy, gdy chcesz precyzyjnie skorygować odczyt sam przepływomierz go nie ogranicza, on jedynie mierzy. Belka powrotna, zwykle czerwona lub z oznaczeniem wylotu, niesie zawory z siłownikami albo ręcznymi pokrętłami. To właśnie nimi regulujesz ilość wody przepuszczanej z powrotem do źródła ciepła.
Logika ustawień krok po kroku
Zacznij od pętli najkrótszej, zwykle łazienkowej. Ustaw na niej maksymalny żądany przepływ, na przykład 2 l/min. Następnie przejdź do najdłuższej pętli salonu z rozległym wężownicowaniem i ustaw ją na 2,5 l/min, jeśli jej metraż przekracza 80 m. Krótsze obwody oddają więcej ciepła, bo woda szybciej wraca, dłuższe potrzebują wyższego przepływu, by zniwelować spadki ciśnienia na końcach rur.
Podpowiedź instalatora: Po pierwszej regulacji zostaw układ na 24 godziny w stałej temperaturze pokojowej. Dopiero wtedy odczytaj ponownie rotametry ciepła woda zmniejsza lepkość i lekko podnosi przepływ, więc drobna korekta bywa konieczna.
Odpowietrzanie i regulacja rozdzielacza ogrzewania podłogowego krok po kroku
Powietrze w układzie podłogowym jest cichym zabójcą wydajności. Mikropęcherzyki osiadają w najwyższych punktach a więc na rozdzielaczu, który z definicji montuje się wysoko, by ułatwić odpowietrzanie. Jeśli z pętli dochodzą stuki, szumy albo rotametr „skacze”, najpewniej masz do czynienia właśnie z poduszką gazową, nie z błędnym ustawieniem zaworu.
Odpowietrzanie wykonuje się przy wyłączonej pompie i studzonym układzie. Otwierasz automatyczny odpowietrznik na szczycie rozdzielacza, podkładając szmatkę, bo pierwszy wypływ bywa nieprzewidywalny. Para powietrze-woda schodzi grawitacyjnie, aż zacznie lecieć czysta ciecz wtedy zakręcasz zaworek i przechodzisz do następnej sekcji.
Próba szczelności przed pierwszym uruchomieniem
Zanim w ogóle pomyślisz o regulacji, układ musi przejść próbę ciśnieniową. Napełniasz instalację powoli, maksymalnie 0,2 bar na minutę, by nie wytworzyć fali hydraulicznej niszczącej złączki. Ciśnienie robocze dla ogrzewania podłogowego wynosi zwykle 1,5-2 bar przy próbie krótkotrwałej 3 bar przez 30 minut. Wszelkie spadki oznaczają nieszczelność lokalizujesz ją mydliną lub papierkiem lakmusowym na połączeniach.
Pierwsze napełnianie i wypieranie powietrza
Po próbie ciśnieniowej nie spuszczasz wody, tylko przechodzisz do płukania każdej pętli osobno. Zakręcasz wszystkie zawory na rozdzielaczu, otwierasz jedną pętlę i puszczasz przez nią wodę tak długo, aż z powrotu popłynie czysta, pozbawiona pęcherzyków struga. Powtarzasz dla każdego obwodu. Ta żmudna procedura eliminuje 90% problemów z odpowietrzaniem w kolejnych tygodniach.
Nastawy rotametrów w praktyce
Po odpowietrzeniu i płukaniu przychodzi czas na właściwą regulację. Ustawiasz przepływomierz na żądaną wartość, obserwujesz pływak przez minutę, aż się ustabilizuje. Jeśli się waha, sprawdź filtr siatkowy przed pompą brudny ogranicza przepływ i fałszuje odczyty. Filtr czyścisz co sezon, bo kurz i osad z wody kotłowej potrafią zbić wydajność o 15% bez żadnych objawów po stronie grzewczej.
Uwaga: Nigdy nie reguluj rotametrów przy wyłączonej pompie. Przepływomierz bez przepływu pokazuje zero niezależnie od ustawienia, a nagłe uruchomienie pompy pozwala „skoczyć” pływakowi o całą skalę. Takie uderzenie hydrauliczne skraca żywotność zaworów.
Specyfika według źródła ciepła
Pompa ciepła wymaga niższej temperatury zasilania, rzędu 30-35°C, więc przepływy ustawiasz wyższe, by oddać tę samą moc przy mniejszej różnicy temperatur. Kocioł gazowy kondensacyjny daje 40-45°C i pracuje stabilnie przy standardowych nastawach. Kocioł stałopalny na drewno potrzebuje grupy mieszającej, bo nominalnie wyrzuca 60-70°C bez niej podłoga się przegrzewa, a drewno paruje.
Najczęstsze błędy w obsłudze rozdzielacza podłogówki, które kosztują komfort
Siedem grzechów głównych pojawia się w niemal każdej instalacji, którą przyjdzie mi poprawiać. Wynikają z pośpiechu, braku narzędzi albo nieznajomości normy PN-EN 1264, która szczegółowo opisuje wymagania dla wodnego ogrzewania podłogowego. Świadomość tych pułapek pozwala ich uniknąć albo szybko wykryć, gdy pojawią się w cudzej robocie.
Tabela siedmiu najczęstszych błędów
| Błąd | Skutek | Rozwiązanie |
|---|---|---|
| Zamiana belki zasilającej z powrotną | Nierównomierne grzanie, niemożność prawidłowej regulacji | Oznaczyć kolorami, sprawdzić oznaczenia producenta |
| Brak zaworu odcinającego przed pompą | Niemożliwość serwisu bez spuszczania całego układu | Dodać zawory kulowe na zasilaniu i powrocie |
| Źle dobrana średnica rury zasilającej | Spadki ciśnienia, głośna praca pompy | Dobierać wg tabeli metrażu, minimum 1" dla 200 m² |
| Pominięcie odpowietrznika automatycznego | Szumy, zapowietrzone pętle co kilka tygodni | Zamontować odpowietrznik na każdej belce |
| Brak oznaczeń pętli | Chaos przy regulacji i serwisie | Oznaczyć trwale markerem lub tabliczką każdą sekcję |
| Montaż rozdzielacza za zabudową | Brak dostępu serwisowego, ukryte wycieki | Zostawić szafkę rewizyjną z pełnym otwarciem |
| Pominięcie regulacji przepływów | Różnice temperatur między pokojami do 5°C | Wyregulować rotametry wg metrażu każdej pętli |
Średnice rur, które decydują o wydajności
| Metraż budynku | Średnica zasilania rozdzielacza | Zalecany typ rury |
|---|---|---|
| do 120 m² | 3/4" | PEX 16×2 lub PERT 16×2 |
| 120-250 m² | 1" | PEX 16×2 / PERT 17×2 |
| 250-400 m² | 1 1/4" | PERT 20×2 lub ALUPERT 16 |
| powyżej 400 m² | 1 1/2" lub więcej | Rozdzielacz modułowy z osobnymi skrzynkami |
Wskazówka: Tabela opiera się na założeniu, że długość pojedynczej pętli nie przekracza 100 m przy średnicy 16 mm. Dłuższe obwody wymagają większej średnicy, inaczej spadek ciśnienia na końcu pętli przekroczy 20 kPa i woda po prostu zwolni.
Kiedy grupa mieszająca jest obowiązkowa
Każde źródło ciepła powyżej 55°C na zasilaniu wymaga grupy mieszającej. To sprzężony zawór trójdrogowy z pompą, który obniża temperaturę do wymaganego przez podłogę poziomu 35-45°C. Kocioł na ekogroszek, kominek z płaszczem wodnym, kocioł węglowy wszystkie wyrzucają zbyt gorącą wodę, by bezpośrednio zasilać delikatne rury PE-X. Pompa ciepła i nowoczesny kocioł kondensacyjny nie potrzebują grupy mieszającej, bo ich nominalna temperatura zasilania mieści się w bezpiecznym zakresie.
Grupa mieszająca czy sam zawór?
Proste zawory termostatyczne trójdrogowe radzą sobie w małych instalacjach do 100 m², gdzie obciążenie cieplne jest niskie i stabilne. Przy większych powierzchniach albo podłogach o wysokim oporze hydraulicznym sama regulacja zaworowa jest za wolna tu potrzebujesz grupy mieszającej z własną pompą, która wymusza obieg i utrzymuje stałą temperaturę niezależnie od wahań w kotle.
Oznaczenia, które ratują przed bałaganem
Każda pętla powinna mieć trwałe oznaczenie pomieszczenie, długość, średnica. Po dwóch latach nikt nie pamięta, która rura dokąd idzie, a regulacja na ślepo kończy się rozkręcaniem wylewki. Najlepiej sprawdzają się tabliczki z tworzywa przykręcone do belki, odporne na temperaturę i wilgoć.
Mini-kalkulator przepływu i checklist kontrolny
Długość pętli razy średnica wewnętrzna rury daje pojemność obwodu a ta determinuje minimalny przepływ, by woda zdążyła oddać ciepło, zanim wróci do rozdzielacza. Dla rury PEX 16×2 (wewnętrzna 12 mm) każdy metr mieści 0,113 litra wody. Pętla 80 m potrzebuje więc minimum 9 litrów w obiegu, a przepływ 2 l/min zapewnia pełną wymianę co 4-5 minut, co odpowiada czasowi stygnięcia podłogi.
Checklista 12 punktów przed uruchomieniem
- Poziom rozdzielacza sprawdzony poziomicą
- Odpowietrzniki zamontowane na szczycie obu belek
- Zawory odcinające na zasilaniu i powrocie źródła ciepła
- Filtr siatkowy czysty, łatwo dostępny
- Manometr kontrolny wskazuje ciśnienie 1,5-2 bar
- Każda pętla oznaczona trwale (pomieszczenie, długość)
- Złączki dokręcone kluczem dynamometrycznym do 30 Nm
- Próbne napełnianie powolne, 0,2 bar/min
- Próba ciśnieniowa 3 bar przez 30 minut bez spadku
- Płukanie każdej pętli osobno do czystej wody
- Ustawienie rotametrów wg tabeli metrażu
- 24-godzinna obserwacja po uruchomieniu
Typowe nastawy rotametrów
FAQ odpowiedzi na pytania, które padają najczęściej
Czy mogę sam wyregulować rozdzielacz bez doświadczenia? Tak, pod warunkiem że masz instrukcję producenta i cierpliwość, by regulować każdą pętlę osobno. Potrzebujesz też rotametru sprawnego, nie zabudowanego wieczkiem ani brudem.
Jak często sprawdzać ustawienia rozdzielacza? Przed każdym sezonem grzewczym. Po pierwszym uruchomieniu warto też kontrolować co tydzień przez miesiąc, bo woda w układzie świeżo zapełnionym wciąż wypiera mikropęcherzyki.
Dlaczego podłoga w jednym pokoju jest zimna mimo wysokiego ustawienia rotametru? Prawdopodobnie pętla jest za długa, ma ponad 100 m, albo powietrze zebrało się w najwyższym punkcie obwodu. Sprawdź odpowietrzenie i zmierz temperaturę powrotu powinna być niższa od zasilania o 5-10°C.
Co zrobić, gdy rotametr cały czas pokazuje zero mimo otwartego zaworu? Zatkanie filtra siatkowego, uszkodzony pływak albo pęknięta rurka szklana. Każdy z tych przypadków wymaga demontażu i czyszczenia bądź wymiany elementu.
Czy grupa mieszająca jest konieczna przy pompie ciepła? Nie, pompa ciepła z natury produkuje wodę 30-35°C, co mieści się w zakresie podłogówki. Wystarczy standardowy rozdzielacz bez dodatkowego mieszania.
Regulacja rozdzielacza ogrzewania podłogowego sprowadza się do trzech powtarzalnych czynności: odpowietrzenia, ustawienia przepływomierzy i obserwacji. Prawidłowe podłączenie rozdzielacza podłogówki krok po kroku zaczyna się od poziomu szafki, przechodzi przez próbę ciśnieniową, a kończy na precyzyjnym ustawieniu rotametrów. Schemat podłączenia rozdzielacza podłogówki warto mieć przed sobą, ale nie zastąpi on wyregulowania każdej pętli osobno. Jaka średnica rury do rozdzielacza podłogówki zależy od metrażu, ale 1" dla domu 120-250 m² to bezpieczny standard. Najczęstsze błędy przy podłączaniu rozdzielacza wynikają z pośpiechu, nie z braku wiedzy. Grupa mieszająca do podłogówki kiedy potrzebna przy każdym źródle powyżej 55°C. Odpowietrzanie rozdzielacza podłogówki najlepiej wykonać przy studzonym układzie, a temperaturę zasilania podłogówki utrzymywać w granicach 30-45°C. Rozdzielacz ogrzewania podłogowego obsługa i regulacja to umiejętność, którą opanujesz w jeden sezon, jeśli zaczniesz od tej listy kontrolnej.
Źródła: PN-EN 1264-1 do 1264-5 (wodne ogrzewanie podłogowe), Warunki Techniczne 2022 (Dz.U. 2022 poz. 2485), dane katalogowe producentów rozdzielaczy i rur PEX/PERT. Strony referencyjne: norma-polska.pl, sep.com.pl, cieplo.gov.pl.
