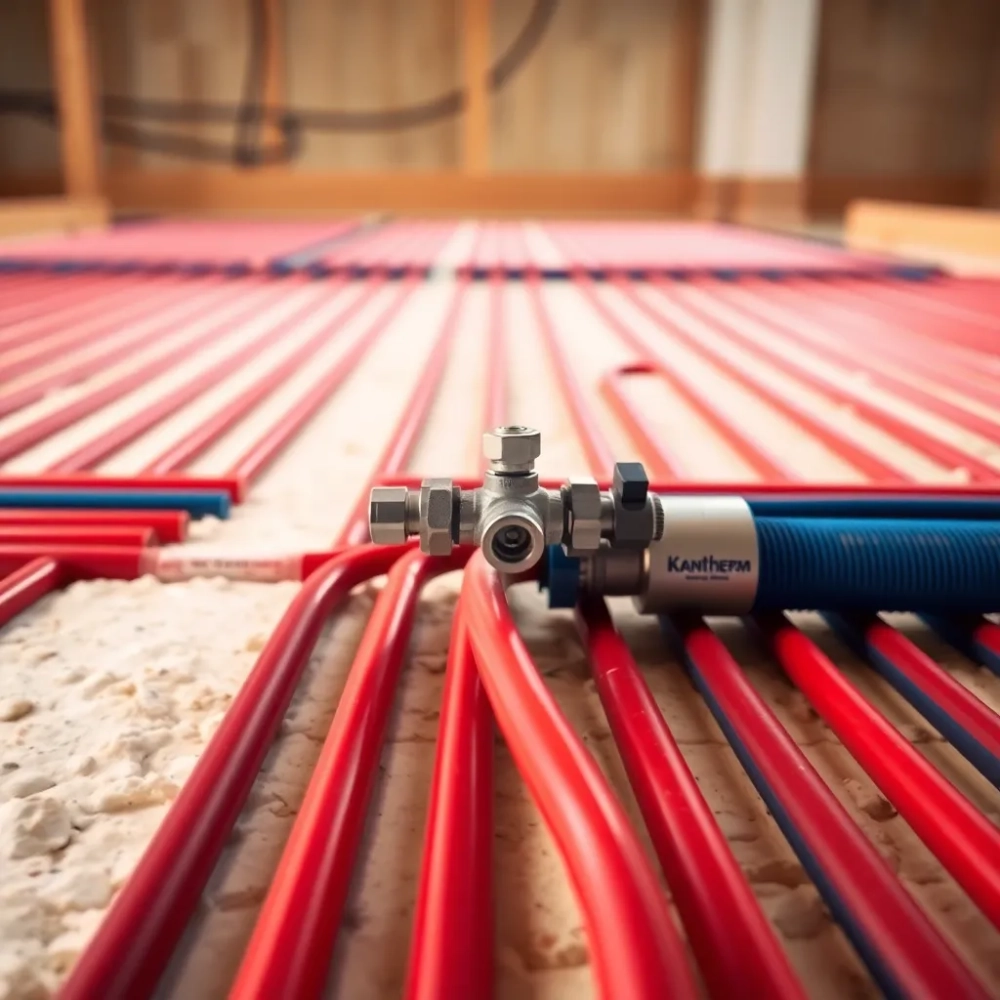

Projekt ogrzewania podłogowego KAN-therm krok po kroku

Dobór rury i rozstawu do podłogówki KAN-therm

Średnica rury determinuje opory hydrauliczne, ilość wody w obiegu i zdolność do przeniesienia konkretnej mocy cieplnej. W praktyce najczęściej sięga się po przewody PE-Xc lub PE-RT II o średnicy 16×2 mm lub 20×2 mm. Mniejsza średnica oznacza mniejsze straty ciśnienia w pętli, ale jednocześnie wymusza krótsze obiegi, żeby nie przekroczyć granicy ok. 100 m dla średnicy 16 mm.

• Dobór rury i rozstawu do podłogówki KAN-therm
• Porównanie systemów KAN-therm: Rail, Tacker, Profil, NET, TBS
• Najczęstsze błędy w projekcie ogrzewania podłogowego

Rozstaw rur przekłada się bezpośrednio na moc grzewczą i komfort termiczny. Standardowe wartości robocze mieszczą się w przedziale 10-30 cm. Rozstaw 10-15 cm stosuje się przy strefach brzegowych, w łazienkach lub wzdłuż ścian zewnętrznych, bo gęstsze ułożenie rur zwiększa gęstość strumienia ciepła nawet do 80-100 W/m². Rozstaw 20 cm to złoty środek dla większości pokoi, a 25-30 cm sprawdza się w strefach środkowych o niższym zapotrzebowaniu na ciepło.

Temperatura zasilania dla wodnego ogrzewania podłogowego rzadko przekracza 40-45°C. Krzywa grzewcza kotła kondensacyjnego ustawiona na 35°C przy temperaturze zewnętrznej -15°C daje realne oszczędności na paliwie, bo różnica między 55°C a 35°C to sprawność wyższa o ok. 8-12%. Niższa temperatura zasilania sprzyja też pompom ciepła, które osiągają COP 3,5-4,2 właśnie przy takim zakresie pracy.

Długość pojedynczej pętli nie może być przypadkowa. Przy średnicy 16 mm optymalny zakres to 60-80 m dla rozstawu 15 cm, do 100 m dla rozstawu 20 cm. Przekroczenie tej granicy skutkuje spadkiem ciśnienia, nierównomiernym rozkładem temperatury w podłodze i koniecznością stosowania wydajniejszej pompy obiegowej. Dla średnicy 20 mm dopuszczalne są obiegi nawet do 120 m.

Przy wyborze rury do podłogówki liczy się nie tylko cena, ale bariera antydyfuzyjna EVOH. Rury bez niej przepuszczają tlen do instalacji, przyspieszając korozję stalowych elementów kotła i grzejników. Warto szukać oznaczeń zgodnych z PN-EN ISO 15875 oraz deklaracji właściwości użytkowych, które potwierdzają odporność na ciśnienie 6-10 bar i temperaturę 95°C w krótkotrwałych skokach.

Porównanie systemów KAN-therm: Rail, Tacker, Profil, NET, TBS

Sposób mocowania do izolacji wpływa bezpośrednio na tempo montażu, koszt robocizny i możliwość precyzyjnego prowadzenia rury. Każdy z omawianych systemów sprawdza się w innym scenariuszu inwestorskim, dlatego ślepe kopiowanie rozwiązania z katalogu rzadko kończy się dobrze.

Rail wykorzystuje profile aluminiowe lub stalowe mocowane mechanicznie do podłoża, w których zatrzaskuje się rurę. Sprawdza się tam, gdzie liczy się precyzja i powtarzalność prowadzenia, na przykład przy dużych powierzchniach hal czy biur. Nie stosuj go w pomieszczeniach o nieregularnym kształcie docinki profili generują odpady i komplikują prowadzenie pętli przy ścianach łukowych.

Tacker to najprostsza technika: rury przypina się do folii z wypustkami za pomocą spinek z takerą. Montaż przebiega szybko, a koszt materiału jest niższy. Folia z EPS o grubości 20-30 mm zapewnia izolację termiczną, choć przy wysokim zapotrzebowaniu na ciepło warto sięgnąć po 50 mm. Nie używaj tego systemu na podłożach nierównych, bo warstwa folii nie toleruje nierówności powyżej 3 mm na metrze bieżącym.

Profil bazuje na matach profilowanych, najczęściej ze styropianu EPS lub XPS z wytłoczonymi wypustkami w module 50 mm. Rura wciskana między wypustki nie wymaga dodatkowych spinek. To jedno z najszybszych rozwiązań pod kątem czasu montażu, ale ma sens tylko wtedy, gdy rozstaw rur pokrywa się z modułem zwykle 16,7 cm (3 moduły) lub 25 cm (5 modułów). W łazienkach z obejściami armatury o niestandardowym rytmie montaż staje się uciążliwy.

NET to siatka stalowa lub z tworzywa, do której rury mocuje się opaskami zaciskowymi. System uniwersalny, sprawdzający się przy nieregularnych kształtach pomieszczeń i przy remontach, gdzie izolacja nie zawsze jest idealnie równa. Wymaga jednak ręcznego prowadzenia rury i zachowania większej dyscypliny wykonawcy, bo brak sztywnych profili sprzyja „pływaniu" rury przed wylewką. Rozstawy tu zależą tylko od wykonawcy zwykle 10, 15, 20 lub 30 cm.

TBS łączy profil aluminiowy z wkładem styropianowym, zwiększając sztywność konstrukcji i poprawiając rozkład ciepła dzięki płetwom aluminiowym. Aluminium działa jak dyfuzor, rozkładając ciepło bardziej równomiernie wzdłuż rury, co pozwala zmniejszyć rozstaw. Sprawdza się przy niskich temperaturach zasilania (30-35°C) i współpracy z pompami ciepła. Nie wybieraj go, gdy planujesz podłogę drewnianą z wąskim panelem profile mogą powodować nierówności.

Najczęstsze błędy w projekcie ogrzewania podłogowego

Pomijanie stref brzegowych to grzech pierworodny wielu realizacji. Wzdłuż ścian zewnętrznych, pod oknami i w strefie tarasowej straty ciepła sięgają 15-25% bilansu budynku. Projekt bez gęstszego rozstawu rur (10-15 cm) w tych miejscach skutkuje zimną podłogą przy oknie i roszeniem szyb, mimo że średnia temperatura pomieszczenia wygląda poprawnie.

Źle dobrana długość pętli to drugi klasyk. Wielu wykonawców ciągnie rurę przez całe mieszkanie w jednym obiegu, licząc na to, że pompa jakoś sobie poradzi. W praktyce przy 120 m średnicy 16 mm strata ciśnienia sięga 25-30 kPa, a typowa pompa obiegowa w instalacji podłogowej ma zapas 15-20 kPa. Skutek: głośna praca, nierównomierny rozkład temperatury i skrócona żywotność pompy.

Brak dylatacji obwodowej powoduje pękanie wylewki przy ścianach i przy słupach. Taśma dylatacyjna o grubości 8-10 mm i wysokości równej grubości wylewki kosztuje grosze, a chroni przed naprężeniami termicznymi rzędu 0,5-1 mm na metr przy zmianach temperatury 20-35°C. Pominięcie tej taśmy wychodzi po 2-3 sezonach grzewczych w postaci rys przy listwach przypodłogowych.

Źle dobrana średnica rury do źródła ciepła bywa przyczyną kłopotów w układach z pompą ciepła. Źródło niskotemperaturowe wymaga większych powierzchni grzewczych i większego strumienia wody. Jeśli projekt przewiduje rurę 16 mm przy pompie ciepła o mocy 8 kW, długość pojedynczego obiegu nie może przekroczyć 70 m. Nieuwzględnienie tej zależności kończy się spadkiem temperatury wody w obiegu i mniejszą mocą grzewczą niż zakładano.

Brak próby ciśnieniowej przed wylewką to błąd procentujący po zalaniu. Instalacja powinna być napełniona wodą i poddana ciśnieniu 6 barów przez minimum 24 godziny. Spadek ciśnienia powyżej 0,2 barów w tym czasie oznacza nieszczelność, której szukanie po wylaniu wylewki wiąże się z kuciem posadzki. Test powinien zostać udokumentowany wpisem do dziennika budowy.

Jak prawidłowo zaprojektować ogrzewanie podłogowe KAN-therm w budynku energooszczędnym

W domach pasywnych i tych budowanych w standardzie NF40/NF15 straty ciepła schodzą poniżej 50 W/m². Przy tak niskim obciążeniu cieplnym ogrzewanie podłogowe może pokryć 100% zapotrzebowania bez grzejników uzupełniających, ale wymaga trzech rzeczy: precyzyjnego rozstawu (najczęściej 15 cm), temperatury zasilania 28-32°C i osobnego obiegu dla każdej strefy funkcjonalnej. Pominięcie któregoś z tych elementów oznacza, że instalacja nie domyka bilansu energetycznego.

Projektowanie instalacji warto zacząć od obliczeń cieplnych pomieszczeń wg PN-EN 12831. Dla każdego pomieszczenia otrzymujemy moc grzewczą w watach. Następnie dobieramy rozstaw rur na podstawie znormalizowanych tabel mocy jednostkowej (W/m²) dla danej temperatury zasilania i posadzki. Dla temperatury zasilania 35°C, posadzki drewnianej (Rλ = 0,10 m²K/W) i rozstawu 15 cm moc jednostkowa to ok. 55 W/m², a dla posadzki ceramicznej (Rλ = 0,02 m²K/W) już 80 W/m².

Strefa sterowania w projekcie powinna przewidywać siłowniki termoelektryczne na rozdzielaczu dla każdej pętli oraz termostaty pokojowe z komunikacją przewodową lub radiową. Układ z siłownikami 230 V i termostatami z algorytmem PWM pozwala utrzymać temperaturę z dokładnością ±0,3°C, co przekłada się na odczuwalny komfort i oszczędność rzędu 5-8% w skali roku w porównaniu ze sterowaniem binarnym.

Źródło ciepła dobiera się do charakteru budynku. Pompa ciepła typu powietrze-woda w domu NF40 współpracuje z podłogówką bez problemu przez 90% sezonu grzewczego. W domu NF15 lub pasywnym sprawdza się gruntowa pompa ciepła albo kocioł kondensacyjny ustawiony na niską krzywą grzewczą. Kocioł na paliwo stałe przy podłogówce to nietypowe rozwiązanie, ale wykonalne pod warunkiem zastosowania bufora o pojemności minimum 30 l/kW mocy kotła.

Checklista: Czy Twoje pomieszczenie nadaje się na ogrzewanie podłogowe?

• Izolacja podłogi na gruncie lub stropu wynosi minimum λ = 0,035 W/mK przy grubości 100-150 mm EPS lub PIR.
• Wysokość pomieszczenia pozwala na podniesienie poziomu o 80-120 mm (rura + izolacja + wylewka).
• Brak progów, niskich drzwi lub schodów, które blokują wysokość posadzki.
• Źródło ciepła zapewnia temperaturę zasilania 30-45°C.
• Projekt przewiduje osobne obiegi dla pomieszczeń o różnym zapotrzebowaniu na ciepło.
• Dostęp do rozdzielacza w odległości do 6-8 m od najdalszej pętli.

Checklista: Etapy montażu krok po kroku

• Oczyszczenie podłoża, ułożenie folii PE na gruncie lub folii paroizolacyjnej na stropie.
• Montaż izolacji termicznej (EPS 100 lub wyższy) z zachowaniem szczelności styków.
• Ułożenie taśmy dylatacyjnej obwodowej wzdłuż wszystkich ścian i słupów.
• Rozmieszczenie maty systemowej (Tacker, Profil, NET, Rail) lub profili TBS.
• Montaż rozdzielacza z zaworami regulacyjnymi i odcinającymi.
• Układanie pętli grzewczych zgodnie z projektem, z zachowaniem rozstawu i długości.
• Podłączenie pętli do rozdzielacza, montaż siłowników i zaworów.
• Próba ciśnieniowa 6 barów przez 24 godziny z dokumentacją.
• Wylewka cementowa lub anhydrytowa zgodnie z normą PN-EN 13813.
• Wygrzewanie instalacji przed ułożeniem posadzki, zgodnie z protokołem producenta wylewki.

Orientacyjny koszt ogrzewania podłogowego w 2026 roku

Łączny koszt instalacji podłogowej dla domu 120 m² w 2026 roku waha się od 28 000 do 48 000 PLN w zależności od wybranego systemu i źródła ciepła. Kwota obejmuje rury, izolację, rozdzielacz, automatykę, wylewkę oraz robociznę, ale nie uwzględnia ceny kotła ani pompy ciepła.

Normy i przepisy

• PN-EN 1264 Ogrzewanie podłogowe wodne: wymagania i badania.
• PN-EN 12831 Metoda obliczania zapotrzebowania na ciepło budynków.
• PN-EN ISO 15875 Systemy instalacyjne z tworzyw sztucznych do instalacji ciepłej i zimnej wody.
• PN-EN 13813 Wylewki i podkłady na bazie materiałów wiążących.
• Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, tekst ujednolicony).

Źródła danych i informacji

Podstawą obliczeniową są normy PN-EN 1264 i PN-EN 12831 publikowane przez Polski Komitet Normalizacyjny. Strona internetowa PKN: www.pkn.pl. Dane o cenach materiałów pochodzą z analizy rynkowej dystrybutorów instalacyjnych w Polsce w 2025 i na początku 2026 roku. Parametry techniczne rur i systemów zgodne z kartami katalogowymi producentów oraz deklaracjami właściwości użytkowych dostępnymi na stronie producenta systemu. Strona producenta: www.kan-therm.com.

Jeśli planujesz konkretną realizację, poproś o indywidualny projekt ogrzewania podłogowego uwzględniający Twoje warunki zabudowy, źródło ciepła i układ pomieszczeń. Precyzyjny projekt to kilkaset złotych oszczędności w porównaniu z kosztami poprawek po wylaniu wylewki.
