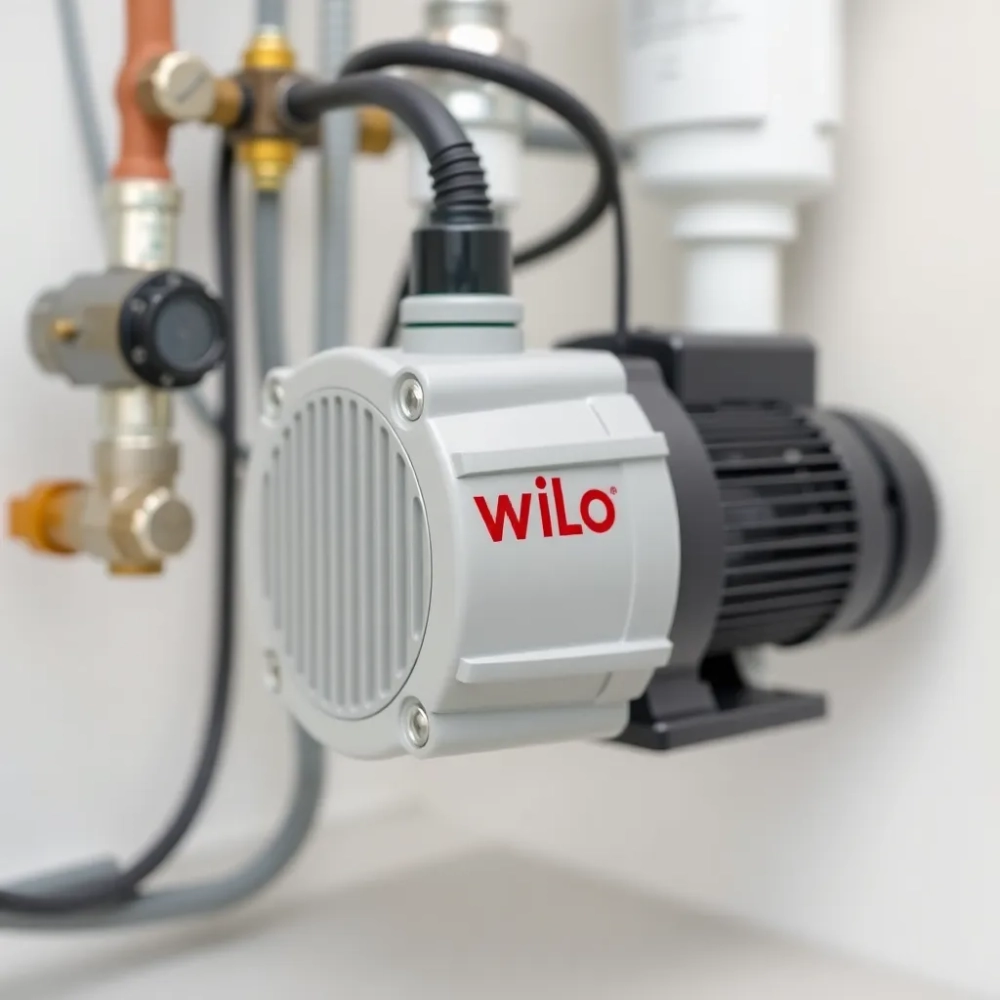

Pompa Wilo do ogrzewania podłogowego instrukcja krok po kroku

Schemat podłączenia pompy Wilo w instalacji podłogówki

Montaż pompy obiegowej w obiegu niskotemperaturowym wymaga zachowania ściśle określonej kolejności. Najpierw montuje się zawory odcinające po obu stronach korpusu, następnie filtr siatkowy o prześwicie 0,5 mm, a dopiero potem samą pompę. Filtr chroni wirnik przed osadami wapnia i tlenkami żelaza, które w wodzie kotłowej potrafią osiągać stężenie 200-300 mg/l CaCO₃. Bez niego po 2-3 sezonach grzewczych widać charakterystyczne bruzdy na łopatkach, a wydajność spada nawet o 40%.

• Schemat podłączenia pompy Wilo w instalacji podłogówki
• Ustawienia i tryby pracy pompy Wilo na ogrzewanie podłogowe
• Najczęstsze błędy przy uruchomieniu pompy Wilo w podłogówce
• Dobór mocy pompy i regulacja przepływu
• Diagnostyka i rozwiązywanie problemów eksploatacyjnych
• Optymalizacja zużycia energii przez pompę
• Wymiana pompy Wilo na nową w istniejącej instalacji

Przy podłączaniu trzeba zwrócić uwagę na kierunek przepływu. Strzałka odlana na obudowie wskazuje go jednoznacznie, ale w praktyce montażowej zdarzają się pomyłki przy wymianie starej pompy na nową, gdy rurociąg nie został przepłukany. Odwrócenie kierunku nie uszkadza urządzenia, lecz drastycznie obniża podnoszenie ciśnienia. Przy 3 m³/h pompa odwrócona daje zaledwie 0,3 m słupa wody zamiast projektowanych 4 m. Cała instalacja wtedy grzeje nierównomiernie, a najdalsze pętle pozostają zimne.

Schemat hydrauliczny dla ogrzewania podłogowego różni się od klasycznej podłogówki grzejnikowej jednym, decydującym elementem. Chodzi o zawór mieszający trójdrożny lub czterodrożny, który obniża temperaturę zasilania z 55-75°C do wymaganych 35-40°C. Według normy PN-EN 1264 temperatura powierzchni posadzki nie może przekroczyć 29°C w strefach pobytowych i 35°C przy ścianach zewnętrznych. Pompa za zaworem mieszającym musi więc pracować przy niższej różnicy ciśnień, ale za to z większym natężeniem przepływu.

Przy podłączeniu elektrycznym obowiązuje zasada trójprzewodowa: faza, neutralny i ochronny. Przekrój przewodu dobiera się do mocy pompy. Modele o poborze do 100 W wystarczą 3 × 0,75 mm², powyżej 100 W już 3 × 1,0 mm². Zabezpieczenie nadprądowe musi mieć charakterystykę B lub C, w zależności od prądu rozruchowego. Silnik pompy Wilo pobiera w szczycie 3-5-krotność prądu znamionowego przez ułamek sekundy. Charakterystyka C wytrzymuje te udary bez fałszywego odłączenia.

Ustawienia i tryby pracy pompy Wilo na ogrzewanie podłogowe

Nowoczesne pompy Wilo do podłogówki oferują trzy podstawowe tryby regulacji: stałą prędkość obrotową, proporcjonalne ciśnienie i stałe ciśnienie. Każdy z nich odpowiada innej charakterystyce instalacji. Wybór niewłaściwego trybu to najczęstsza przyczyna szumów i nierównomiernego rozkładu temperatur w poszczególnych pętlach.

Tryb stałego ciśnienia sprawdza się w domach z jedną lub dwiema pętlami podłogówki o łącznej długości do 80 m. Pompa utrzymuje zadaną wysokość podnoszenia niezależnie od aktualnego natężenia przepływu. Gdy zawór termostatyczny zamyka się, pompa automatycznie zmniejsza obroty, więc nie generuje nadmiaru ciśnienia. To najczystsza forma pracy w niewielkich instalacjach, bo hałas wentylatora wewnętrznego spada wraz ze spadkiem obrotów.

Przy instalacjach powyżej 120 m² i wielu pętlach o zróżnicowanej długości lepiej sprawdza się tryb proporcjonalnego ciśnienia. Pompa reaguje na zmianę przepływu i dynamicznie dobiera wysokość podnoszenia. Długie pętle wymagają wtedy większego ciśnienia dyspozycyjnego, krótkie mniejszego. Efekt: wszystkie pętle mają porównywalny przepływ w granicach 0,2-0,3 m/s, co zapobiega szumowi przepływowemu i przegrzewaniu krótszych odcinków.

Ustawienie nominalnej wysokości podnoszenia zależy od projektu instalacji. Dla typowej podłogówki o powierzchni 150 m² z 8 pętlami o średnicy rury PE-Xa 16 × 2 mm wartość referencyjna wynosi 2,5-3,5 m słupa wody. Po ustawieniu tej wartości pompa sama dobiera obroty w zakresie 1200-3800 obr/min w zależności od oporów. W sezonie przejściowym, gdy zawory termostatyczne są częściowo przymknięte, pompa zwalnia do 1500-2000 obr/min i pobiera zaledwie 15-25 W zamiast 45 W mocy znamionowej.

Funkcja automatycznego odpowietrzania wymaga ręcznej aktywacji przy pierwszym uruchomieniu. Pompa przez 10-15 minut pracuje na maksymalnych obrotach, wypierając powietrze z wirnika. Pominięcie tego kroku skutkuje kawitacją i charakterystycznym metalicznym szumem, który znika dopiero po kilkudniowej eksploatacji. Powietrze w obiegu powoduje też nierównomierne przekazywanie ciepła, bo pęcherzyki gazowe w rurach działają jak izolator termiczny o współczynniku λ = 0,026 W/(m·K), czyli prawie 14-krotnie gorszym niż woda.

Najczęstsze błędy przy uruchomieniu pompy Wilo w podłogówce

Pierwszy grzech uruchomienia to praca pompy bez wody. Nawet 30 sekund suchobiegu powoduje mikrouszkodzenia panwi łożyskowej, bo brak chłodzenia i smarowania podnosi temperaturę powyżej 110°C. Zanim włączysz zasilanie, upewnij się, że instalacja jest napełniona i odpowietrzona w najwyższych punktach. Ciśnienie w instalacji powinno wynosić 1,2-1,5 bar dla domu parterowego i 1,5-2,0 bar dla domu z poddaszem użytkowym.

Drugi częsty błąd to ignorowanie różnicy temperatur ΔT między zasilaniem a powrotem. Prawidłowa wartość dla podłogówki mieści się w przedziale 5-10°C. Gdy ΔT spada poniżej 3°C, pompa tłoczy zbyt dużo wody, a temperatura w pomieszczeniu rośnie zbyt wolno. Gdy ΔT przekracza 15°C, przepływ jest zbyt mały i pompa pracuje na granicy kawitacji. Oba stany zużywają urządzenie i obniżają komfort cieplny. Pomiar wykonuje się termometrem kontaktowym na rurze zasilającej i powrotnej w odległości co najmniej 50 cm od pompy.

Nigdy nie ustawiaj pompy na maksymalną prędkość obrotową na stałe. Modele o zmiennej prędkości mają żywotność łożysk zaprojektowaną na pracę w zakresie 1500-3000 obr/min. Praca ciągła przy 3800 obr/min skraca czas eksploatacji z 15 do około 7 lat.

Trzeci problem to brak filtra siatkowego. W nowej instalacji woda pozornie czysta wciąż zawiera cząsteczki montażowe: opiłki metalu, resztki pasty uszczelniającej, piasek z płukania rur. Bez filtra wirnik pompy pokrywa się warstwą osadu w ciągu jednego sezonu. Filtr o prześwicie 0,5 mm montuje się na zasilaniu, tuż przed pompą. Czyszczenie filtra raz w roku, najlepiej przed sezonem grzewczym w październiku, wystarcza w typowej instalacji domowej.

Czwarty błąd to nieprawidłowe ustawienie krzywej grzewczej na sterowniku źródła ciepła. Krzywa 0,7 przy temperaturze zewnętrznej -10°C daje wodę zasilającą 38°C, co odpowiada wymaganiom podłogówki. Krzywa 1,5 przy tych samych warunkach daje 55°C, a wtedy posadzka staje się nieprzyjemnie ciepła, a rachunki za prąd rosną o 20-30%. Warto po pierwszym tygodniu eksploatacji zweryfikować temperaturę w poszczególnych pomieszczeniach i skorygować nachylenie krzywej o 0,1-0,2 w górę lub w dół.

Piąty, technicznie najpoważniejszy błąd, to montaż pompy w najwyższym punkcie instalacji. Gromadzi się tam powietrze, które trzeba usuwać ręcznie co kilka dni. Prawidłowe miejsce to najniższy punkt obiegu mieszającego, zaraz za zaworem trójdrożnym. Wtedy powietrze naturalnie migruje do odpowietrznika automatycznego zamontowanego na rozdzielaczu górnym. Według wytycznych producentów pomp i normy PN-EN 1264 odpowietrzanie grawitacyjne musi być zapewnione w każdym obiegu podłogowym o łącznej powierzchni powyżej 40 m².

Szósty błąd wynika z braku synchronizacji pompy z siłownikiem zaworu mieszającego. Gdy siłownik zamyka się, pompa musi zwolnić obroty. W tańszych instalacjach siłownik działa niezależnie i przez kilka minut pompa pcha wodę przez zamkniętą przegrodę, co generuje szum i przegrzewa silnik. Rozwiązanie to sygnał PWM lub styk bezpotencjałowy między sterownikiem a pompą. W pompach Wilo z serii Stratos i Stratos PICO takie wejście jest standardem. Koszt wdrożenia to około 50-80 zł za przewód i styk, a oszczędność energii sięga 12-18% rocznie.

Dobór mocy pompy i regulacja przepływu

Zasada doboru pompy do ogrzewania podłogowego opiera się na dwóch parametrach: natężeniu przepływu i wymaganym ciśnieniu dyspozycyjnym. Natężenie przepływu oblicza się z mocy grzewczej i różnicy temperatur według wzoru Q = P / (c × ρ × ΔT). Dla pętli o mocy 1200 W przy ΔT = 8°C wychodzi 0,143 l/s, czyli 514 l/h. Sumując wszystkie pętle i dodając 10% zapasu, otrzymujemy wypadkowy przepływ projektowy. Dla 150 m² podłogówki o mocy 75 W/m² to wartość rzędu 1,3-1,5 m³/h.

Wymagane ciśnienie dyspozycyjne składa się z trzech składowych: oporów rur (zależnych od średnicy, długości i prędkości przepływu), oporów miejscowych (kolana, trójniki, zawory) i oporów wymiennika w kotle. Dla rury PE-Xa 16 × 2 mm przy prędkości 0,3 m/s opory jednostkowe wynoszą około 25-35 Pa/m. Typowa pętla o długości 80 m daje więc 2,0-2,8 kPa. Po dodaniu oporów miejscowych (~30% wartości oporów rur) i wymiennika (~5-8 kPa) suma oscyluje wokół 12-15 kPa, czyli 1,2-1,5 m słupa wody. Pompa o zdolności podnoszenia 4 m z marginesem bezpieczeństwa pokrywa tę wartość.

Regulacja przepływu odbywa się przez pomiar na rozdzielaczu. Każda pętla ma zawór regulacyjny z podziałką od 0,5 do 5,0 l/min. Prawidłowe ustawienie wymaga manometru różnicowego. Procedura jest prosta: ustawiasz wszystkie zawory na maksimum, włączasz pompę, a potem zmniejszasz przepływ na najkrótszej pętli, aż manometr pokaże spadek ciśnienia o 1,5-2,0 kPa. Powtarzasz czynność na kolejnych pętlach, aż uzyskasz zbliżone wartości na wszystkich obwodach. Efekt końcowy: różnica temperatur w poszczególnych pomieszczeniach nie przekracza 1°C.

Diagnostyka i rozwiązywanie problemów eksploatacyjnych

Szum w instalacji podłogowej pojawia się zwykle z trzech powodów: zbyt wysokiego ciśnienia pompy, kawitacji lub obecności powietrza. Szum metaliczny, przypominający grzechotanie kamyków, oznacza kawitację. Występuje, gdy ciśnienie na ssaniu spada poniżej ciśnienia pary nasyconej wody. Przy temperaturze 40°C ta granica wynosi 7,4 kPa. Jeżeli pompa znajduje się powyżej 8 m nad najniższym punktem instalacji, ciśnienie ssania może spaść poniżej progu kawitacji. Rozwiązanie to przeniesienie pompy niżej lub montaż dodatkowego zbiornika wyrównawczego o pojemności 8-12 l.

Szum syczący, ciągły, jednostajny, sugeruje zbyt dużą prędkość przepływu w rurach. Norma PN-EN 1264-3 zaleca prędkość maksymalną 0,5 m/s w rurach ogrzewania podłogowego. Przy średnicy 16 mm daje to przepływ 1,0 l/s na pętlę. Przekroczenie tej wartości powoduje nie tylko hałas, ale i erozję ścianek rury, szczególnie w starszych instalacjach z wodą o niskim pH (poniżej 7,0).

Raz na dwa lata wykonaj pomiar twardości wody w instalacji. Wartość powyżej 14°dH (niemieckich) wymaga zainstalowania stacji zmiękczającej lub przynajmniej dozownika fosforanowego. Twarda woda skraca żywotność pompy o 30-40% w porównaniu z wodą o twardości 8-10°dH.

Nierównomierne grzanie poszczególnych pętli wynika najczęściej z nieprawidłowego zbalansowania hydraulicznego. Objawia się w ten sposób, że jedno pomieszczenie osiąga zadaną temperaturę po 30 minutach, a inne potrzebuje 2-3 godzin. Przyczyną jest różnica oporów między pętlami wynikająca z ich długości. Krótka pętla o długości 40 m ma opory własne rzędu 1,0 kPa, długa o 120 m już 3,0 kPa. Pompa tłoczy wodę preferencyjnie krótszą drogą, a dłuższa pętla czeka na swoją kolej. Balansowanie hydrauliczne na rozdzielaczu przywraca równomierność.

Spadek wydajności pompy po kilku latach eksploatacji wynika z naturalnego zużycia łożysk i osadzania się kamienia na wirniku. Pompa o początkowej wydajności 1,8 m³/h po 8-10 latach może spaść do 1,2 m³/h. Wymiana samego wirnika (koszt 120-180 zł) przywraca pierwotne parametry w 80% przypadków. Wymiana całej pompy ma sens dopiero po 12-15 latach, gdy łożyska zaczynają generować wyraźny szum mechaniczny i wibracje przenoszone na rurociąg.

Sprawdzenie poprawności działania pompy w warunkach domowych jest możliwe bez specjalistycznego sprzętu. Wystarczy termometr i miernik prądu. Pomiar mocy pobieranej w stanie ustalonym powinien wynosić 18-65 W dla pomp o zmiennej prędkości, w zależności od trybu pracy i oporów. Wartość poniżej 12 W sygnalizuje problem z czujnikiem ciśnienia lub elektroniką. Wartość powyżej 80 W wskazuje na mechaniczne zablokowanie wirnika albo pracę na sucho.

Optymalizacja zużycia energii przez pompę

Pompa obiegowa w ogrzewaniu podłogowym pracuje bez przerwy przez 5-6 miesięcy w roku. Przy cenie energii 0,62 zł/kWh (taryfa G11) i średnim poborze 35 W roczny koszt eksploatacji wynosi 0,035 kW × 8760 h × 0,62 zł/kWh = 190 zł. Pompa starego typu bez regulacji pobiera stale 80-100 W, co podnosi koszt do 430-545 zł rocznie. Różnica między pompą energooszczędną a przestarzałą sięga więc 250-350 zł w skali roku, a inwestycja zwraca się w ciągu 2-3 sezonów.

Kluczowa zasada optymalizacji to wyłączenie trybu automatycznego nocnego obniżania temperatury w okresie przejściowym, czyli w październiku i kwietniu. Gdy temperatura zewnętrzna waha się między 5 a 15°C, pompa i tak pracuje na minimalnych obrotach. Dodatkowe obniżanie temperatury w nocy powoduje cykliczne włączanie i wyłączenie kotła, a pompa musi od nowa rozkręcać się do pełnych obrotów. Efekt: wyższe zużycie prądu niż przy pracy ciągłej na niskich obrotach.

Druga zasada to ustawienie optymalnej temperatury zasilania. Podłogówka działa najefektywniej przy 33-36°C w okresie grzewczym. Każdy stopień powyżej tej wartości zwiększa zużycie energii o 2-3%, bo rośnie temperatura ścianki rury, a przez to straty ciepła do gruntu i przegród zewnętrznych. Termometr kontaktowy na rurze zasilającej, nakładany 50 cm za pompą, pozwala szybko zweryfikować ustawienia sterownika.

Trzecia zasada to współpraca z zaworami termostatycznymi na rozdzielaczu. Gdy pomieszczenie osiągnie zadaną temperaturę, siłownik na pętli zamyka przepływ, a pompa automatycznie zwalnia obroty. W domu o powierzchni 150 m² z 4-5 strefami grzewczymi w godzinach porannych pracują zwykle 2-3 pętle, a wieczorem wszystkie. Pompa dostosowuje wydajność do aktualnego zapotrzebowania w sposób ciągły, bez interwencji użytkownika.

Praktyczny test energooszczędności pompy można przeprowadzić samodzielnie. Przez 24 godziny mierzysz zużycie prądu miernikiem watomierzem podłączonym do gniazda pompy. W typowej instalacji wartość powinna mieścić się w przedziale 0,6-1,2 kWh na dobę w sezonie grzewczym. Wynik powyżej 2,0 kWh/dobę sygnalizuje konieczność zmiany trybu pracy lub wymiany urządzenia na nowsze.

Wymiana pompy Wilo na nową w istniejącej instalacji

Demontaż starej pompy wymaga zakręcenia zaworów odcinających po obu stronach i spuszczenia wody z odcinka między nimi. Wystarczy odkręcić korek spustowy w dolnej części korpusu, podstawiając miskę o pojemności 1,5-2,0 l. Po spuszczeniu wody odkręcasz cztery śruby kołnierzowe i zdejmujesz pompę. Czas całej operacji to 15-25 minut, łącznie z przygotowaniem narzędzi.

Montaż nowej pompy różni się jednym istotnym szczegółem. Nowoczesne modele mają krótszy korpus niż starsze, więc trzeba uzupełnić brakujący odcinek rury lub zastosować adaptery. Śruby kołnierzowe nowej pompy mają zwykle gwint M8 lub M10, w zależności od średnicy przyłącza. Warto mieć pod ręką komplet uszczelek EPDM o grubości 2,0-2,5 mm, które wytrzymują temperaturę do 110°C i ciśnienie 6 bar.

Po montażu mechanicznym przychodzi czas na napełnienie i odpowietrzenie. Otwierasz powoli zawory odcinające, obserwując wskazania manometru. Ciśnienie powinno rosnąć równomiernie, bez skoków. Gdy osiągnie wartość roboczą, uruchamiasz pompę w trybie odpowietrzania na 10 minut. Podczas tego procesu z odpowietrznika automatycznego na rozdzielaczu może wypływać woda z bąbelkami powietrza. To normalne zjawisko, które ustępuje po 30-60 minutach ciągłej pracy.

Ustawienie parametrów pracy nowej pompy zaczyna się od przywrócenia ustawień fabrycznych (przycisk Reset lub wyłączenie z sieci na 30 sekund). Następnie wybierasz tryb stałego ciśnienia dla instalacji o powierzchni do 120 m² lub tryb proporcjonalnego ciśnienia dla większych. Wartość nominalną ustawiasz na podstawie wcześniejszych obliczeń projektowych. Jeżeli dokumentacja projektowa jest niedostępna, zacznij od 3,0 m i koryguj o 0,5 m w górę lub w dół co 2-3 dni, obserwując temperatury w pomieszczeniach.

Po tygodniu eksploatacji nowej pompy warto przeprowadzić kontrolę końcową. Zmierz temperaturę zasilania i powrotu w trzech wybranych punktach instalacji, najlepiej w skrajnych pętlach. Różnica ΔT powinna wynosić 6-9°C w stanie ustalonym. Zmierz pobór prądu watomierzem i zanotuj wartość. Te dane stanowią punkt odniesienia na kolejne lata eksploatacji i pozwalają szybko wykryć degradację parametrów pracy pompy.

Instrukcja obsługi pompy Wilo w formacie PDF jest dostępna na stronie producenta w sekcji wsparcia technicznego. Wystarczy wpisać dokładny model urządzenia (znajdziesz go na tabliczce znamionowej na korpusie) i pobrać dokument w języku polskim. Plik zawiera schemat elektryczny, tabelę kodów błędów, procedurę pierwszego uruchomienia oraz wykaz części zamiennych z numerami katalogowymi.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe), Dyrektywa ErP 2009/125/WE (wymagania ekoprojektu dla pomp), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dodatkowe informacje techniczne na stronie wilo.pl (serwis i instrukcje).
