Jakie wymiary mają panele fotowoltaiczne w 2026 roku?

Dobór paneli zaczyna się od centymetra, nie od kilowata. Rozmiar modułu determinuje liczbę sztuk na połaci, nośność konstrukcji, opłacalność transportu, a nawet dobór ekipy montażowej. Kto pomija ten etap, ryzykuje, że zamówiony osprzęt zwyczajnie nie zmieści się na dachu albo nie przejdzie przez bramę.

• Standardowe wymiary paneli fotowoltaicznych 400W, 450W i 500W
• Ile waży panel fotowoltaiczny i jak obciąża dach
• Wymiary paneli monokrystalicznych a ich sprawność
• Ile paneli fotowoltaicznych zmieścisz na dachu szybki kalkulator

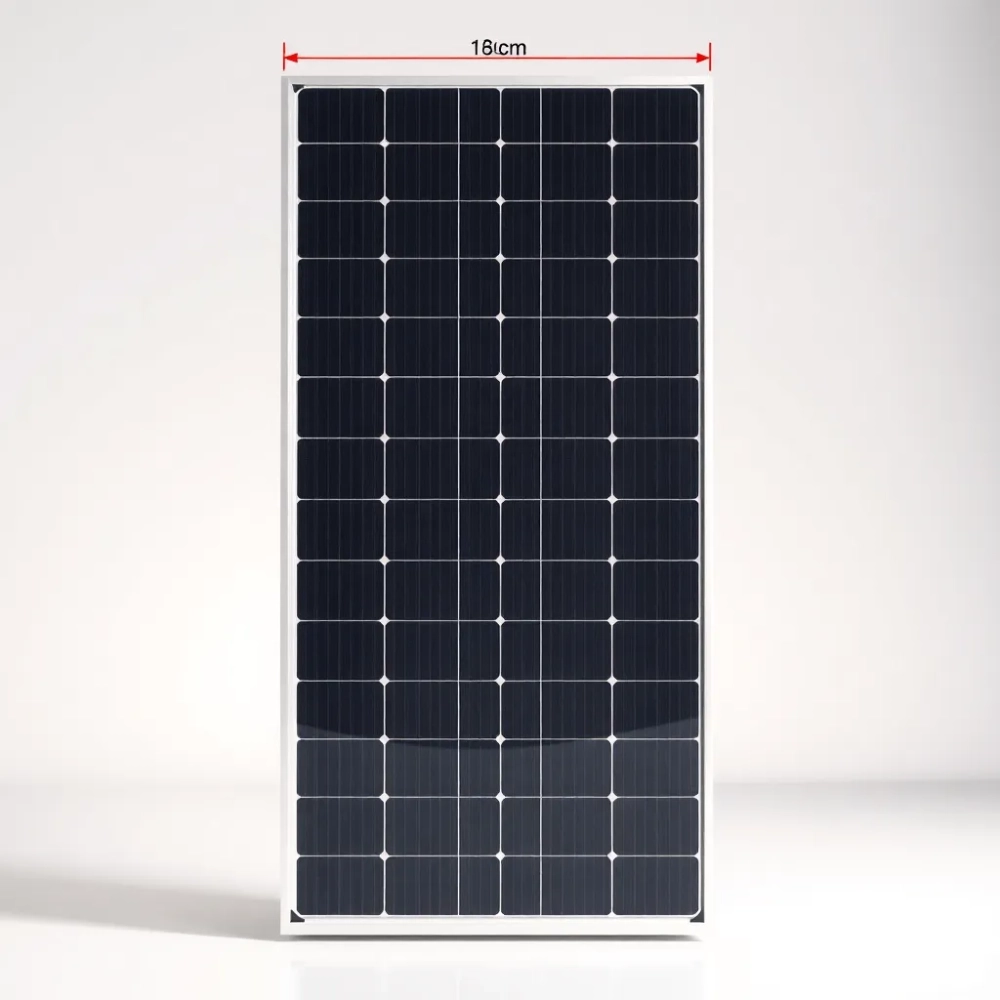

Standardowe wymiary paneli fotowoltaicznych 400W, 450W i 500W

Rynek od dawna skurczył się do kilku rozmiarów kartonu, co porządkuje logistykę i projektowanie. Moduł o mocy 400 W to dziś najczęściej spotykany wybór dla domu jednorodzinnego, ponieważ jego gabaryty pasują zarówno do dachów dwuspadowych, jak i do niewielkich połaci wielospadowych.

Typowy panel 400 W mieści się w obrysie 1722-1755 mm długości oraz 1133-1134 mm szerokości, przy grubości ramy 30-35 mm. Jego powierzchnia robocza oscyluje wokół 1,95 m², a waga rzadko przekracza 21 kg. Takie wymiary pozwalają ułożyć od 12 do 16 modułów na średniej wielkości dachu o powierzchni około 30 m².

Segment 450 W stanowi kompromis między mocą a masą. Moduł mierzy zwykle 1762-1855 mm na 1049-1134 mm, a jego waga dochodzi do 23 kg. Wybierają go inwestorzy, którzy chcą wycisnąć maksimum z ograniczonej połaci bez przeskakiwania do dużych formatów przemysłowych.

Panele 500 W i mocniejsze to już domena instalacji naziemnych oraz dużych dachów hal. Długość sięga 2094-2278 mm, szerokość 1038-1134 mm, a masa przekracza 28 kg. Ich obecność na dachu skośnym wymaga wcześniejszej analizy nośności krokwi w dokumentacji projektowej.

Cena za metr kwadratowy rośnie wraz z mocą, lecz nie proporcjonalnie. Dzieje się tak, ponieważ koszty stałe, czyli hartowane szkło, ramka aluminiowa i folia EVA, stanowią podobną kwotę niezależnie od klasy modułu. Wyższa sprawność oznacza po prostu więcej komponentów aktywnych na tej samej powierzchni.

Przy okazji doboru modułów warto od razu sprawdzić nośność dachu. Każdy dodatkowy kilogram na m² przekłada się na konkretne obciążenie krokwi, które łatwo zweryfikować w projekcie budowlanym lub u konstruktora.

Dlaczego rozmiary się ustandaryzowały

Jeszcze w 2015 roku spotykało się panele o długości 1,4 m i szerokości 0,67 m. Producent kroił ogniwa M0 (156 mm) wedle własnego uznania, przez co każda instalacja wymagała indywidualnego projektu rozstawu. Po przejściu na wafle M6 (166 mm), M10 (182 mm) i ostatecznie M12/G12 (210 mm) producenci zaczęli grupować od 108 do 144 ogniw w sześciu rzędach po 18-24, co szybko ustaliło dwa dominujące formaty.

Standaryzacja wymiarów to nie przypadek, lecz ekonomia skali. Linie montażowe producentów pracują dziś na jednym szablonie przez całą zmianę, co obniża koszt jednostkowy. Jednocześnie rosnąca sprawność ogniw typu TOPCon, HJT i back contact pozwala zwiększać moc bez powiększania obrysu.

Ogniwa M6, M10, M12 i G12 w praktyce

M6 (166 mm) spotyka się dziś głównie w tańszych modułach o mocy do 380 W. M10 (182 mm) to format, który zdominował segment 400-450 W w latach 2021-2024 i nadal ma silną pozycję w instalacjach komercyjnych. M12 (210 mm) oraz G12 (210 × 210 mm) wyparły mniejsze wafle z segmentu premium, gdzie liczy się każdy dodatkowy wat na metrze połaci.

Większe ogniwo oznacza wyższy prąd roboczy, co wymusza grubsze ścieżki srebrne i większą liczbę busbarów. Dlatego moduły wykonane w technologii HJT lub TOPCon mają zwykle od 12 do 16 busbarów, podczas gdy starsze PERC zadowalają się 9-10. Efekt? Mniejsze straty rezystancyjne i wyższy uzysk roczny, szczególnie przy wysokim natężeniu promieniowania w środku lata.

Ile waży panel fotowoltaiczny i jak obciąża dach

Masa modułu to drugie kryterium po wymiarach, które decyduje o dopuszczeniu instalacji na istniejącym dachu. Standardowy panel 400 W waży 19-21 kg, moduł 450 W około 22 kg, a sztuka 700 W+ może przekraczać 38 kg. Po dodaniu systemu montażowego, haków, szyn i okablowania realne obciążenie konstrukcji rośnie o kolejne 10-15%.

Na dachu skośnym o powierzchni 30 m² instalacja 6 kWp zajmuje około 12 modułów 500 W, co przekłada się na 360 kg samych paneli oraz łącznie z osprzętem monterskim na około 420 kg. Dla porównania, dachówka ceramiczna waśli 40-55 kg/m², więc instalacja fotowoltaiczna wprowadza dodatkowe 14 kg/m². Przy dwuspadowym dachu 200 m² to obciążenie rzędu 2800 kg rozłożone równomiernie, co większość krokwi wytrzymuje bez problemu.

Panele glass-glass, czyli z dwiema taflami szkła i folią między nimi zamiast folii tylnej, są o 10-20% cięższe. Dla modułu 400 W oznacza to 24-26 kg zamiast 20. Trudniej je wnosić na dach, ale zyskują odporność na mikropęknięcia i wilgoć, więc producenci wystawiają gwarancję mocy nawet na 30 lat zamiast standardowych 25.

Najlżejsze moduły na rynku, ważące 14-17 kg, to cienkie panele elastyczne stosowane na kamperach, łodziach i balkonach. Ich sprawność oscyluje wokół 18-20%, a trwałość jest niższa niż szkło-tempered. Na dachu domu jednorodzinnego mają niewielki sens, ponieważ ich cena za wat jest wyższa, a żywotność krótsza.

Przed zakupem modułów powyżej 500 W sprawdź nośność krokwi w dokumentacji projektowej. Połać dobrze wyglądająca wizualnie może kryć więźbę zaprojektowaną pod lekkie pokrycie, która nie udźwignie 30-kilogramowych modułów bez dodatkowych wzmocnień.

Wymiary paneli monokrystalicznych a ich sprawność

Monokrystaliczne ogniwa krzemowe są dziś standardem, ponieważ ich jednolita struktura krystaliczna pozwala uzyskać sprawność 20-23,5%. Wymiary modułu i jego sprawność idą w parze, choć nie jest to zależność liniowa. Panel 1,75 × 1,13 m wykonany w technologii PERC osiąga 20,5%, natomiast jego odpowiednik w technologii back contact potrafi przekroczyć 22,5% przy tym samym obrysie.

Sprawność modułu to iloraz mocy elektrycznej generowanej w warunkach STC (1000 W/m², 25°C) przez powierzchnię, na którą pada światło. Różnica 2 punktów procentowych między 20% a 22% oznacza, że na dachu 30 m² zmieścisz o 2,5 kWp więcej mocy przy tej samej liczbie modułów. To kluczowy argument dla właścicieli małych połaci.

TOPCon, HJT i BC nowe technologie, te same wymiary

TOPCon (Tunnel Oxide Passivated Contact) i HJT (Heterojunction) to odpowiedzi branży na barierę sprawności PERC. Obie technologie pracują z warstwami amorficznego krzemu i tlenku tunelowego, co zmniejsza rekombinację nośników i podnosi napięcie obwodu otwartego. Efekt? Moduły 182 mm (M10) wykonane w technologii TOPCon osiągają moc 440-460 W przy zachowaniu obrysu 1722 × 1134 mm.

Back contact (BC) to konstrukcja, w której wszystkie styki elektryczne trafiają na tył ogniwa. Przednia warstwa pozostaje czysta, co zwiększa absorpcję światła i poprawia estetykę. Moduły BC w rozmiarze 182 mm generują 460-480 W, a w rozmiarze 210 mm nawet 580-620 W. Ich cena za metr kwadratowy jest wyższa o 15-25% w stosunku do PERC, lecz różnica zwraca się przy ograniczonej połaci.

Kiedy monokrystal nie wystarczy

Na dachach zacienionych przez kominy, lukarny lub wysokie drzewa monokrystaliczny moduł traci nawet 30% uzysku rocznego, ponieważ tradycyjne ogniwa mają diody bocznikujące reagujące na cień całego segmentu. Rozwiązaniem są mikroinwertery lub optymalizatory mocy, które pozwalają każdemu panelowi pracować niezależnie. Przy silnym zacienieniu warto rozważyć panele typu half-cut z podziałem na 120 lub 144 półogniw, które lepiej radzą sobie z częściowym zacienieniem niż konstrukcje pełnoogniwowe.

Ile paneli fotowoltaicznych zmieścisz na dachu szybki kalkulator

Liczbę modułów na dachu wyznacza prosty wzór: iloczyn długości i szerokości panelu, pomnożony przez liczbę rzędów i kolumn, nie może przekroczyć powierzchni roboczej połaci. W praktyce trzeba jeszcze odjąć pasy technologiczne.

Wzór uproszczony: liczba paneli = (powierzchnia dachu × 0,85) / (długość panelu × szerokość panelu).

Współczynnik 0,85 uwzględnia margines 0,5 m od krawędzi dachu wymagany przez większość producentów systemów montażowych, pasy technologiczne między rzędami (0,02-0,05 m) oraz strefy wyłączone wokół kominów i lukarn. Jeśli dach ma skomplikowany kształt, współczynnik spada do 0,70-0,75.

Przykład krok po kroku:

• dach dwuspadowy 10 × 8 m, kąt nachylenia 35°,
• powierzchnia jednej połaci: 80 m²,
• panel 450 W o wymiarach 1,762 × 1,134 m (powierzchnia 2,0 m²),
• maksymalna liczba paneli: (80 × 0,85) / 2,0 = 34 sztuki,
• moc instalacji: 34 × 450 W = 15,3 kWp.

Powierzchnia dachu vs. moc instalacji

Przy przejściu z paneli 400 W na 450 W zyskujesz około 8-10% powierzchni, nie mocy. Dla właścicieli ciasnych dachów to ważne, ponieważ liczy się każdy metr kwadratowy. Pamiętaj, że jeden duży moduł 700 W+ zajmuje tyle samo miejsca co 1,7 modułu 400 W, ale wymaga mocniejszej więźby.

Zmierz rzeczywistą połać po zdjęciu wymiarów z dachu, nie z projektu budowlanego. Nachylenie, wysokość kalenicy i rodzaj pokrycia potrafią zjeść 10-15% nominalnej powierzchni.

Checklist: jak zmierzyć dach pod instalację

• Zmierz długość krokwi lub odległość od kalenicy do okapu w najdłuższym miejscu.
• Określ szerokość połaci w trzech punktach (kalenica, środek, okap).
• Zanotuj kąt nachylenia (kątownikiem lub laserem).
• Oznacz pozycje kominów, lukarn, wyłazów dachowych i okien połaciowych.
• Sprawdź ekspozycję stron świata za pomocą kompasu lub aplikacji na telefon.
• Zweryfikuj obecność i lokalizację anten, masztów oraz okablowania.
• Oceń zacienienie w godzinach 9:00-15:00 (najlepiej zimą).
• Sprawdź nośność krokwi i stan pokrycia.
• Ustal drogę transportu modułów na dach (szerokość wnęki, wysokość okapu).
• Zweryfikuj dostęp do rozdzielni elektrycznej i trasy kablowej.

Panele balkonowe i microinstalacje 800 W

Osobny segment rynku stanowią moduły balkonowe o wymiarach 400 × 400 mm lub 1680 × 380 mm, projektowane pod proste zawiesie na balustradzie. Ich moc waha się od 100 do 400 W, a po podłączeniu do gniazdka mikroinwertera pozwalają wygenerować 0,8 kWp na balkonie w bloku. W 2025 roku takie rozwiązania przeżywają rozkwit, ponieważ obowiązujące w Polsce przepisy pozwalają na montaż bez pozwolenia i zgłoszenia, o ile moc nie przekracza 800 W.

Moduły balkonowe są lżejsze od dachowych (5-8 kg na sztukę), a ich sprawność sięga 21-22%. Ograniczeniem pozostaje niewielka roczna produkcja: przy 400 W mocy zainstalowanej w polskich warunkach realny uzysk to 280-320 kWh rocznie, czyli pokrycie 10-15% zapotrzebowania singla lub pary pracującej poza domem.

Nietypowe formaty: Vertex S, full black i moduły ścięte

Format Vertex S to odpowiedź producentów na potrzeby dachów europejskich, gdzie wąskie połacie nie pozwalają na klasyczne moduły 182 mm. Moduły Vertex S mierzą około 1754 × 1096 mm i mieszczą od 108 do 120 ogniw M10. Ich kompaktowy obrys ułatwia układ na skomplikowanych dachach, a waga oscyluje wokół 21 kg.

Panele full black zyskują popularność w zabudowie jednorodzinnej, gdzie inwestor oczekuje estetyki na poziomie dachówki. W konstrukcji full black zarówno ogniwa, jak i folia tylna oraz ramka mają jednolity czarny kolor. Sprawność jest nieco niższa niż w standardowych modułach (0,3-0,8 punktu procentowego), ponieważ czarna folia tylna odbija część światła z powrotem w stronę ogniwa. Dla wielu osób kompromis jest akceptowalny.

Moduły ze ściętymi narożnikami (cut cells) pozwalają lepiej wykorzystać trójkątne fragmenty dachów, które przy klasycznych prostokątach zostają zmarnowane. Spotyka się je w ofercie kilku producentów premium, ale cena za wat jest wyższa o 10-20% w stosunku do modułów standardowych.

Wymiary a transport, magazynowanie i montaż

Moduły powyżej 500 W wymagają transportu pionowego na palecie lub w specjalnych stelażach, ponieważ ich długość przekracza 2,1 m. Przewoźnicy naliczają wyższe stawki za ładunki dłużycowe, a same palety zajmują więcej miejsca na naczepie. Warto zaplanować dostawę w dniu montażu, bo składowanie na placu wymaga twardego podłoża i zadaszenia.

Na dachu moduły 600 W i cięższe wymagają windy dekarskiej lub co najmniej trzech osób do przeniesienia jednej sztuki. Sam panel może ważyć ponad 30 kg, a z ramą montażową nawet 35 kg. Standardowy panel 400-450 W wnosi dwóch doświadczonych dekarzy bez specjalistycznego sprzętu.

Przy montażu pionowym (krótszym bokiem do okapu) moduły lepiej radzą sobie ze śniegiem, który łatwiej zsuwa się z mniejszej powierzchni. W poziomie łatwiej natomiast uzyskać więcej rzędów na wąskiej połaci. Zasada dobowa: pionowo na dachach stromych (powyżej 30°), poziomo na dachach płaskich i wielospadowych o nachyleniu 15-25°.

Polskie normy budowlane nie narzucają sztywnych limitów powierzchni modułu, lecz wymagają analizy obciążenia wiatrem i śniegiem zgodnie z Eurokodami 1 (PN-EN 1991-1-3 dla śniegu i PN-EN 1991-1-4 dla wiatru). Strefy śniegowe w Polsce mieszczą się między 0,7 a 1,6 kN/m², a wiatrowe między 22 a 32 m/s, co w praktyce oznacza konieczność konsultacji z konstruktorem przy instalacjach powyżej 10 kWp na dachu skośnym.

Kiedy wybrać panele mniejsze, a kiedy większe

Mniejsze moduły 300-370 W mają sens na dachach o skomplikowanej geometrii, wąskich pasach połaci między kominami oraz w zabudowie szeregowej, gdzie dzielenie dachu z sąsiadem ogranicza dostępną powierzchnię. Sprawdzają się też w instalacjach z silnym zacienieniem, bo mniejszy moduł ma mniejsze ryzyko trafienia w cień całą powierzchnią.

Większe moduły 500-700 W+ wygrywają na dachach prostych, bez przeszkód, oraz wszędzie tam, gdzie liczy się moc na metr kwadratowy. Na instalacjach naziemnych ich przewaga jest bezdyskusyjna. Warto jednak pamiętać, że moduł 700 W+ o długości 2,4 m nie zmieści się na standardowej palecie bez specjalnego opakowania, co komplikuje logistykę.

Oprócz samych modułów warto uwzględnić miejsce na falownik, okablowanie oraz ewentualny magazyn energii. Falownik stringowy o mocy 10 kW ma wymiary około 450 × 400 × 180 mm i waży 18-22 kg, co pozwala zawiesić go w garażu lub kotłowni. Magazyn energii o pojemności 10 kWh to już 1100 × 600 × 200 mm i 95-120 kg, więc wymaga solidnej ściany i zachowania odstępu 15-20 cm od sufitu.

Planując instalację, od razu zostaw 1-1,5 m² wolnej ściany w garażu lub kotłowni na przyszły magazyn energii. Unikniesz późniejszej przebudowy instalacji elektrycznej, gdy pojawi się potrzeba dołożenia baterii.

Dane techniczne i wymiary zestawiono na podstawie kart technicznych producentów modułów oraz norm PN-EN 1991-1-3, PN-EN 1991-1-4 i PN-EN 61215. Szczegółowe parametry sprawności potwierdzają raporty PVEL (PV Evolution Labs) oraz TÜV Rheinland. Aktualne ceny pochodzą z katalogów dystrybutorów oraz raportów branżowych EUPD Research z 2024 roku, uwzględniających polski rynek detaliczny.
