Wymiary paneli fotowoltaicznych 500W – kompletny przewodnik

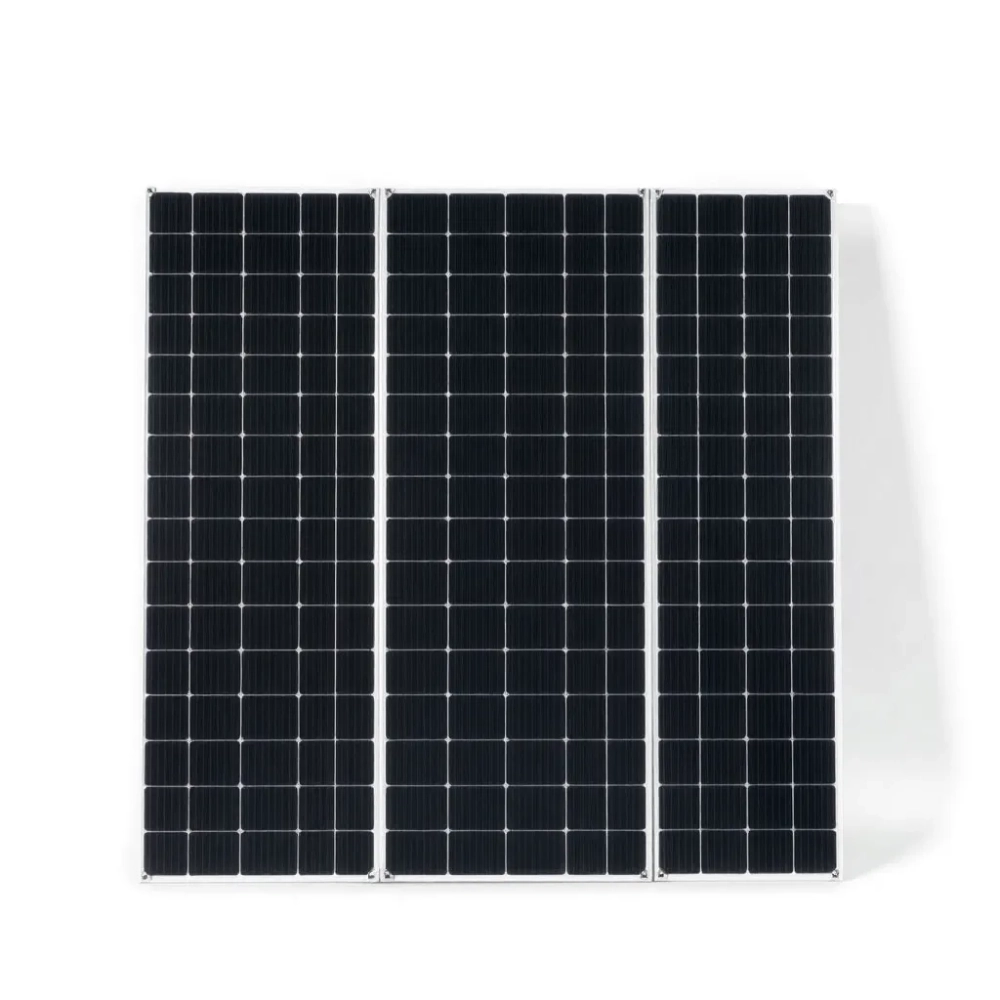

Pięćsetwatowy panel fotowoltaiczny mierzy najczęściej od 1950 do 1980 mm długości oraz od 1130 do 1140 mm szerokości, przy grubości 30-35 mm i masie 24-28 kg. Te konkretne wymiary paneli fotowoltaicznych 500w wynikają wprost z fizyki ogniw monokrystalicznych o standardowej wielkości M10 (182 mm) i ich upakowania w matrycy 6×20 lub 6×10 half-cell. Zanim wydasz kilka tysięcy złotych, warto zmierzyć dostępną przestrzeń na dachu z dokładnością do centymetra, bo każdy centymetr nachodzi na sąsiedni moduł, a błąd pięciu centymetrów potrafi przekreślić cały projekt montażowy.

• Standardowe wymiary panelu 500W w praktyce
• Waga i grubość panelu 500W a nośność dachu
• Wymiary paneli bifacjalnych 500W co wyróżnia ten typ?
• Sprawność i wymiary a moc dlaczego 500W to nie zawsze 500W
• Kompatybilność z falownikami i montażem
• Realne wyliczenie produkcji energii dla 10 paneli 500W
• Gwarancje, certyfikaty i trwałość paneli 500W
• Porównanie paneli 500W cena, sprawność, gwarancja

Standardowe wymiary panelu 500W w praktyce

Większość modułów klasy 500 Wp wpisuje się w ściśle określony zakres wymiarowy, wyznaczony przez format ogniw i topologię połączeń. Długość oscyluje wokół 1953 mm, a szerokość staje się niemal standardem na poziomie 1134 mm. Te liczby nie pojawiły się z przypadku, lecz z optymalizacji stosunku mocy do powierzchni roboczej.

Grubość 30 mm to kompromis między sztywnością mechaniczną a masą. Cieńszy moduł ugina się pod naciskiem śniegu, grubszy niepotrzebnie obciąża konstrukcję. Producenci klasy tier-1, tacy jak JA Solar, LONGi czy Trina Solar, trzymają się tego okna tolerancji, bo daje ono gwarancję kompatybilności z klemami montażowymi dostępnymi na rynku.

Tolerancja wymiarowa wynosi zwykle ±2 mm, co w praktyce monterskiej oznacza konieczność zachowania 20-milimetrowego odstępu między sąsiednimi panelami. Brak takiego zapasu kończy się napieraniem ramek na siebie przy rozszerzalności cieplnej aluminium, a to pierwszy krok do mikropęknięć ogniw.

Typowy panel 500W mieści 120 ogniw half-cut (połówkowych) lub 144 ogniwa w wariancie większym. Każde ogniwo ma 182 mm, po połączeniu szeregowo-równoległym daje napięcie robocze około 41 V i prąd 13 A. Te wartości decydują o konfiguracji stringów i doborze przekroju kabli, nie tylko same wymiary.

Przy planowaniu instalacji dachowej trzeba pamiętać o punkcie mocowania, który wypada 300-400 mm od krótszej krawędzi. Klemy środkowe i końcowe mają swój rozstaw, a jego zignorowanie oznacza konieczność wiercenia dodatkowych otworów w dachu lub stosowanie kontrłat, co winduje koszt robocizny.

Warto wiedzieć: arkusz katalogowy producenta zawiera rysunek techniczny z dokładnymi osiami otworów montażowych. Wydruk go i zachowaj, zanim ekipa wejdzie na dach.

Porównanie wymiarów popularnych modeli 500W

Tabela pokazuje, że kanon 1953×1134 mm nie jest absolutny. Moduły o identycznej mocy nominalnej potrafią różnić się długością nawet o 30 cm, co przy instalacji naziemnej nie robi różnicy, ale na wąskim dachu jednorodzinnym wymusza przeliczenie całej siatki montażowej.

Waga i grubość panelu 500W a nośność dachu

Masa 27 kg na pojedynczy moduł 500W przekłada się na obciążenie rzędu 12-15 kg/m² samego panelu, ale z klemami, profilami i okablowaniem realne obciążenie wynosi 18-22 kg/m². Dach skośny pokryty dachówką ceramiczną bez problemu przyjmie 40-60 kg/m², więc zapas jest spory. Inaczej wygląda sytuacja na dachu płaskim z pokryciem z blachy trapezowej, gdzie punktowe obciążenie od stóp montażowych potrafi przekroczyć dopuszczalne wartości.

Norma PN-EN 1991-1-3 (Eurokod 1) definiuje obciążenia śniegiem w Polsce w przedziale 0,7-3,0 kN/m², zależnie od strefy klimatycznej. Dodając masę własną paneli, ciężar śniegu i siły wiatru ssącego, na dachu w Suwałkach możesz osiągnąć chwilowe obciążenie 200 kg/m². Konstrukcja więźby dachowej musi to wytrzymać, a zbyt ciężkie moduły mogą ją przeforsować, zwłaszcza przy więźbach krokwiowych o rozstawie większym niż 90 cm.

Grubość 30 mm to nie tylko kwestia sztywności, ale też głębokości rowka montażowego w profilu aluminiowym. Uchwyt klemowy zaciska ramkę na głębokości 7-9 mm, więc zbyt płytki panel (28 mm) może wymagać specjalnych adapterów. Z kolei moduły 35 mm lepiej znoszą ugięcie pod naporem śniegu, ale zwiększają moment siły działający na klemę.

Uwaga: obciążenie wiatrem po stronie zawietrznej dachu potrafi generować siłę ssącą 1,5-2,5 kN/m². Jeśli klemy nie zostaną dokręcone momentem podanym przez producenta (zwykle 18-22 Nm), panele wylądują na trawniku po pierwszej silnej wichurze.

Przy dachach płaskich pokrytych membraną PCV lub EPDM stosuje się systemy balastowe bezinwazyjne. Tam każdy kilogram panelu liczy się podwójnie, bo blokuje betonowy lub gumowy obciążnik. Dlatego w takich instalacjach szuka się modułów z przedziału 24-26 kg, nawet kosztem sprawności.

Ile paneli zmieścisz na typowym dachu

Połacie dachowe o powierzchni 30 m² pozwalają zwykle ułożyć 14-16 paneli 500W z zachowaniem odstępów serwisowych. To daje moc instalacji 7,0-8,0 kWp, wystarczającą dla gospodarstwa domowego zużywającego 4-5 MWh rocznie. Przy dachu dwuspadowym o powierzchni 50 m² limit rośnie do 22-24 paneli, ale tylko pod warunkiem, że obie połacie mają zbliżone nachylenie i ekspozycję.

Przelicznik jest prosty: 1 panel 500W zajmuje około 2,2 m² powierzchni. Do tego dochodzi 10 cm odstępu na krótszych bokach i 2 cm na dłuższych, więc realnie na każdy moduł przypada 2,35 m². Na dachu 40 m² z odliczeniu kominów, okien połaciowych i strefy bezpieczeństwa 1 m od krawędzi zostaje około 30 m² użytecznej powierzchni.

Wymiary paneli bifacjalnych 500W co wyróżnia ten typ?

Panele bifacjalne 500W, takie jak JA Solar JAM60D40-500/LB, mają identyczne wymiary zewnętrzne co ich jednostronne odpowiedniki, ale różnią się grubością szyby przedniej (2,0 mm zamiast 3,2 mm) i zastosowaniem przezroczystej folii EVA z tyłu zamiast nieprzezroczystej warstwy backsheet. Dzięki temu ogniwo otrzymuje światło odbite od podłoża, co podnosi uzysk o 5-25% w zależności od albedo.

Albedo, czyli zdolność odbijania światła, wynosi 70-80% dla świeżego śniegu, 25-35% dla piasku, 15-25% dla trawy i zaledwie 5-10% dla ciemnej membrany dachowej. Montaż bifacjalny na dachu skośnym daje więc nikły zysk, bo spodnia strona modułu widzi ciemne pokrycie. Inaczej jest na gruncie, gdzie biała folia lub jasny żwir potrafi podwoić zysk z tylnej strony.

Struktura half-cell dzieli każde tradycyjne ogniwo 182 mm na dwie połówki, co obniża rezystancję szeregową o 75% i zmniejsza straty przy częściowym zacienieniu. Gdy cień pada na dolną połowę stringu, górna pracuje nadal, prąd omija zacieniony segment przez diody bypass. W panelu pełnoformatowym cień na jednym ogniwie wyłącza cały string.

Napięcie obwodu otwartego (Voc) bifacjalnego panelu 500W wynosi 53,2 V, prąd zwarcia (Isc) 11,82 A, napięcie w punkcie mocy maksymalnej (Vmpp) 41,58 V, prąd w punkcie mocy maksymalnej (Impp) 12,02 A. Te wartości determinują liczbę paneli w stringu, bo suma napięć Voc przy temperaturze -10°C nie może przekroczyć maksymalnego napięcia wejściowego falownika (zwykle 1000 lub 1500 V).

W polskich warunkach klimatycznych zima potrafi obniżyć temperaturę ogniwa do -20°C. Współczynnik temperaturowy Voc dla paneli JA Solar wynosi -0,272%/°C, więc przy skoku o 30°C w dół napięcie rośnie o 8,16%. Dla stringu z 13 paneli po 53,2 V daje to 720 V, czyli poniżej limitu 1000 V, ale granica 14 paneli w jednym stringu zostaje przekroczona. Tak działa fizyka, którą trzeba znać zanim kupisz falownik.

Kiedy nie warto wybierać panelu bifacjalnego 500W

Montaż na dachu o nachyleniu powyżej 35° z ciemnym pokryciem (papa, ciemna dachówka) praktycznie eliminuje zysk tylnej strony. Albedo poniżej 15% oznacza, że ogniwo dostaje mniej niż 5% dodatkowej energii, a płacisz 12% więcej. Zwykły monofacjalny moduł tej samej mocy stanie się lepszym wyborem.

Inny scenariusz to dach płaski z membraną EPDM w kolorze grafitowym. Tam nawet biała folia ułożona pod panelami nie podnosi albedo wystarczająco, bo światło odbija się od folii dwukrotnie i traci energię. Jedynym ratunkiem jest montaż na białym żwirze lub folii z perforacją, co winduje koszt instalacji o 20-30 zł/m².

Porada eksperta: jeśli projektujesz farmę naziemną, zaplanuj rzędy paneli w odstępach 1,5-2,0 metra, a pod nimi rozłóż białą agrowłókninę. Koszt 8-12 zł/m², zysk energetyczny 8-15%, a zwrot z inwestycji często poniżej dwóch sezonów.

Sprawność i wymiary a moc dlaczego 500W to nie zawsze 500W

Sprawność 21,3% osiągana przez JA Solar 500W oznacza, że z każdego metra kwadratowego powierzchni panel zamienia 213 W promieniowania słonecznego na prąd. Tyle teorii. W praktyce straty dochodzą z kąta padania, temperatury ogniwa, zacienienia i niedopasowania MPPT falownika, więc realna sprawność systemowa spada do 17-19%.

Zwiększenie mocy z 460 do 500 W przy tych samych wymiarach zewnętrznych wymaga gęstszego upakowania ogniw lub zastosowania ogniw większych. Producenci wybrali tę drugą drogę, przechodząc z formatu M6 (166 mm) na M10 (182 mm), a od 2023 roku na M12 (210 mm). Dzięki temu przy tej samej powierzchni 2,19 m² upakowano 120 ogniw half-cut, z których każde ma 182×91 mm.

Temperatura ogniwa wpływa na moc w sposób liniowy: współczynnik Pmax dla JA Solar JAM60D40 wynosi -0,350%/°C. Przy temperaturze ogniwa 65°C (realne lato w Polsce) moduł 500W traci 12,25% mocy, czyli produkuje 438 W zamiast 500. To dlatego panele montowane z odstępem od dachu (wentylowane) pracują lepiej niż te zintegrowane z pokryciem.

Dane techniczne modułu JA Solar JAM60D40-500/LB:

• Moc maksymalna (Pmax): 500 Wp, tolerancja 0~+5 W
• Napięcie obwodu otwartego (Voc): 53,20 V
• Prąd zwarcia (Isc): 11,82 A
• Napięcie w punkcie mocy maksymalnej (Vmpp): 41,58 V
• Prąd w punkcie mocy maksymalnej (Impp): 12,02 A
• Sprawność modułu: 21,3%
• Wymiary: 1953×1134×30 mm
• Masa: 27,3 kg
• Maksymalne napięcie systemu: 1500 V DC
• Bezpiecznik szeregowy: 20 A

Kompatybilność z falownikami i montażem

Impuls prądu 12,02 A w punkcie mocy maksymalnej pozwala łączyć w stringu z falownikami stringowymi dostępnymi na polskim rynku. Najpopularniejsze modele, takie jak Sofar HYD 5KTL-3PH, Huawei SUN2000-6KTL-M1 czy Fronius Symo 8.2-3-M, akceptują napięcie wejściowe do 1000 V i prąd do 12,5 A na MPPT. To oznacza, że w pojedynczym stringu zmieścisz do 13 paneli JA Solar 500W bez ryzyka przepięcia w mroźny poranek.

Klemy środkowe i końcowe mają rozstaw 1100-1200 mm, czyli dokładnie tyle, ile wynosi odległość między osiami mocowania paneli 1953×1134. Uchwyty montuje się do profilu aluminiowego 40×40 mm lub 50×50 mm, mocowanego do konstrukcji dachu przez śruby dwugwintowe M10 ze stali nierdzewnej A2-70. Moment dokręcania klemy wynosi 18-22 Nm, a zbyt luźne lub zbyt mocne zaciśnięcie powoduje pęknięcia ramki.

Przekrój kabli solarnych dla paneli 500W to 4 mm² lub 6 mm². Przy stringu o długości kabla do 20 metrów wystarczy 4 mm², powyżej tej wartości straty rosną do 2-3% i lepiej sięgnąć po 6 mm². Kable czerwony i czarny łączą się złączami MC4 (Multi-Contact 4 mm), które wytrzymują napięcie 1000 V DC i prąd 30 A. Pamiętaj, że MC4 to złącza jednorazowe, więc błąd podczas łączenia oznacza odcięcie końcówek i zakucie nowych.

Konfiguracja stringów dla 10 paneli 500W wygląda tak: połącz 10 modułów szeregowo, otrzymujesz napięcie Vmpp 415,8 V i moc 5000 W. Taki string poprowadzisz do jednego MPPT falownika 5 kW, a ten skonwertuje prąd stały na zmienny 230 V z fazą. Schemat ideowy:

10 × Panel 500W → (szeregowo) → string 415,8 V / 12,02 A → przewód 6 mm² (10 m) → zabezpieczenie DC 16 A → MPPT 1 falownika → sieć 230 V AC

Realne wyliczenie produkcji energii dla 10 paneli 500W

Instalacja 5 kWp oparta na 10 panelach 500W wyprodukuje w polskich warunkach 4500-5500 kWh rocznie, przy założeniu optymalnego montażu: dach skośny 30-40°, ekspozycja południowa, brak zacienienia. Wartość średnia 5000 kWh opiera się na danych z systemu PVGIS dla Warszawy, Krakowa i Wrocławia, gdzie roczne nasłonecznienie wynosi 1050-1150 kWh/m².

Rozbicie miesięczne dla 10 paneli 500W (orientacyjna średnia dla Polski centralnej):

Największa produkcja przypada na maj-lipiec, gdy dni są długie, a słońce operuje wysoko. Najmniejsza w grudniu, gdy kąt padania jest niekorzystny i długość dnia spada do 8 godzin. Jeśli Twoja instalacja produkuje poniżej 4000 kWh rocznie, sprawdź zacienienie, kąt nachylenia i czystość modułów, bo to trzy najczęstsze przyczyny niskich uzysków.

Wpływ kąta nachylenia i ekspozycji

Nachylenie 30-35° to optimum dla szerokości geograficznej Polski, bo daje najlepszy kompromis między produkcją letnią a zimową. Odchylenie o 10° w górę lub w dół zmienia uzysk roczny o 3-5%. Ekspozycja wschodnia lub zachodnia kosztuje 8-12% produkcji w porównaniu z południem, ale bywa opłacalna, gdy dzielisz panele na dwie połacie i korzystasz z dwóch MPPT.

Zacienienie to cichy zabójca instalacji. Cień od komina, anteny czy sąsiedniego budynku potrafi obniżyć produkcję stringu o 30-40%, bo najsłabsze ogniwo ogranicza prąd całego łańcucha. Rozwiązaniem są optymalizatory mocy (Enphase, Tigo) lub mikroinwertery, które działają na poziomie pojedynczego panelu. Kosztują 80-150 zł za sztukę, ale w zacienionych miejscach zwracają się w 3-5 lat.

Gwarancje, certyfikaty i trwałość paneli 500W

Standardowa gwarancja produktowa na panel 500W wynosi 12 lat, a gwarancja wydajności liniowej 25 lat. W przypadku JA Solar JAM60D40-500/LB oznacza to, że po 25 latach moduł powinien zachować co najmniej 84,8% mocy początkowej. Degradacja pierwszego roku wynosi 2%, kolejnych 0,55% rocznie, co daje krzywą: 100% (rok 0) → 98% (rok 1) → 97,45% (rok 2) → 84,8% (rok 25).

Certyfikaty IEC 61215 i IEC 61730 potwierdzają zgodność z normami bezpieczeństwa i wydajności. IEC 61701 bada odporność na mgłę solną, kluczową nad morzem. IEC 62716 sprawdza odporność na amoniak, istotną w pobliżu ferm hodowlanych. Test PID (degradacja potencjałem indukcji) weryfikuje, czy panel nie traci mocy pod wpływem prądu upływu przy wysokim napięciu systemu.

Odporność mechaniczna 2400 Pa na stronie przedniej i 2400 Pa na stronie tylnej to standard. 2400 Pa odpowiada obciążeniu śniegiem 240 kg/m², czyli wystarczającemu dla większości regionów Polski. W strefie III i IV (Podhale, Beskidy) warto wybierać moduły z certyfikatem 5400 Pa, bo norma śniegowa sięga tam 300-400 kg/m².

Porównanie paneli 500W cena, sprawność, gwarancja

JA Solar 500W nie jest jedynym graczem na rynku. Przy cenie detalicznej 1,20-1,50 zł/Wp (dane z pierwszego kwartału 2024) kosztuje 600-750 zł za sztukę, ale konkurencja potrafi zaoferować podobne parametry w niższej cenie. Poniższa tabela porównuje cztery popularne modele o zbliżonej mocy:

LONGi i Canadian Solar wygrywają sprawnością, ale płacisz za to większą powierzchnią. Risen oferuje najniższą cenę, kosztem niższej sprawności o 0,6 punktu procentowego. JA Solar utrzymuje pozycję dzięki bifacjalności i recognizowalnej marce wśród instalatorów, ale przy montażu monofacjalnym ta przewaga się rozmywa.

Checklist przed zakupem paneli 500W

• Sprawdź nośność dachu i stan więźby (opinie konstruktora)
• Zmierz dostępną powierzchnię z zapasem 10% na klemy i odstępy
• Zweryfikuj zacienienie o różnych porach dnia i roku
• Dobierz moc falownika 0,7-1,2 × łączna moc paneli
• Sprawdź liczbę MPPT i zakres napięć wejściowych
• Upewnij się, że suma Voc stringu mieści się w limicie zimowym
• Wybierz klemy z certyfikatem odporności na korozję
• Zaplanuj przekrój kabli 4 lub 6 mm² zgodnie z długością stringu
• Zamów złącza MC4 oryginalne, nie tanie zamienniki
• Sprawdź warunki gwarancji produktowej i wydajnościowej
• Poproś o karty katalogowe z aktualną datą produkcji
• Upewnij się, że montaż wykona certyfikowana ekipa z UDT

Wymiary paneli fotowoltaicznych 500 W determinują cały projekt: od liczby modułów na dachu, przez dobór klem, aż po konfigurację stringów. Standard 1953×1134×30 mm i masa 27 kg to dziś branżowy punkt odniesienia, ale nie jedyny. Zanim zamówisz panele, zmierz dach, sprawdź zacienienie, przelicz stringi i skonsultuj wynik z instalatorem posiadającym uprawnienia. To pięć minut pracy, które może uratować kilka tysięcy złotych.

Dane techniczne i ceny w artykule pochodzą z publicznie dostępnych kart katalogowych producentów oraz raportów branżowych. Aktualizacja: marzec 2024. Przy cytowaniu parametrów zawsze weryfikuj dane w arkuszu datasheet producenta, bo specyfikacje różnią się między wariantami tego samego modelu.

Źródła danych: BloombergNEF Tier 1 Module Maker List (bnef.com), karty katalogowe JA Solar (jasolar.com), LONGi (longi.com), Tigo (tigoenergy.com), raport PVGIS Joint Research Centre (re.jrc.ec.europa.eu/pvgis), norma PN-EN 1991-1-3:2005 (Eurokod 1).
