Konstrukcja pod panele fotowoltaiczne na gruncie wymiary i schemat DIY

Masz kawałek działki, sześć paneli po 370 W i film z YouTube, w którym ktoś skręca stojak za tysiąc złotych. Zanim powtórzysz ten patent, policz, ile wiatru i śniegu ta rama zniesie za pięć zim. Wymiary konstrukcji pod panele fotowoltaiczne na gruncie to nie dekoracja do podlania wyobraźnią, lecz projekt nośny, w którym każdy centymetr rozstawu i każdy milimetr grubości profilu pracują na konkretne obciążenie liczone w kilogramach na metr kwadratowy. Poniższy tekst rozbiera ten temat głębiej niż sam montaż pokazany na nagraniu, bo bez obliczeń, norm i listy kontrolnej nawet najtańszy stojak potrafi kosztować więcej niż kompletny zestaw od dystrybutora.

• Wymiary stojaka gruntowego a kąt nachylenia paneli
• Rozstaw słupków, fundament i kotwy pod konstrukcję PV
• Dobór profili aluminiowych i stalowych do stojaka na 6 paneli
• Błędy wymiarowe, które psują opłacalność fotowoltaiki na gruncie

Wymiary stojaka gruntowego a kąt nachylenia paneli

Kąt nachylenia decyduje o trzech rzeczach naraz: o uzysku rocznym, o obciążeniu wiatrem i o cieniu rzucanym na kolejny rząd modułów. W Polsce optimum dla ustawienia stałego wypada zwykle między 30° a 40°, a różnica w uzysku pomiędzy 30° a 35° sięga rzędu 1,5-2,5% w skali roku. Dopiero powyżej 40° zaczynasz tracić więcej na letnich godzinach południowych, niż zyskujesz zimą.

Im płytszy kąt, tym niższa bryła i mniejszy docisk wiatru od strony zawietrznej. Przy 25° wysokość tylnej krawędzi modułu nad gruntem spada o kilkanaście centymetrów w porównaniu z 35°. W praktyce oznacza to krótsze słupy nośne, cieńsze profile poprzeczne i mniejsze wykopy fundamentowe. Jednocześnie rośnie napór wiatru od czoła, bo płaska tafla łapie podmuch inaczej niż stromy daszek.

Przyjmuje się orientacyjne wartości obciążenia wiatrem dla konstrukcji gruntowych zgodnie z PN-EN 1991-1-4 (Eurokod 1) w granicach 0,5-1,2 kN/m² w zależności od strefy i wysokości nad poziomem terenu. Śnieg dochodzi do 0,9-2,0 kN/m² w strefach I-V wg PN-EN 1991-1-3, co w realnym przeliczeniu daje od 90 do 200 kg/m² zalegającego puchu. Razem z masą paneli (ok. 19-22 kg/m²) daje to wartości, które trzeba wbić w arkusz, zanim kupisz stal.

*wysokość tylnej krawędzi podana dla modułu o długości 1,72 m i typowym wysięgu ramy. Wartości orientacyjne, nie zastępują obliczeń dla konkretnej działki.

Rozstaw rzędów liczy się z prostego wzoru: wysokość przedniej krawędzi poprzedniego rzędu podzielona przez tangens kąta, plus margines na godziny wokół zimowego przesilenia. Przy 35° i wysokości 1,6 m wychodzi mniej więcej 5,7 m od osi do osi konstrukcji. Pominiecie tej odległości oznacza realną stratę uzysku rzędu 8-15% dla drugiego i trzeciego rzędu od strony południowej.

Rozstaw słupków, fundament i kotwy pod konstrukcję PV

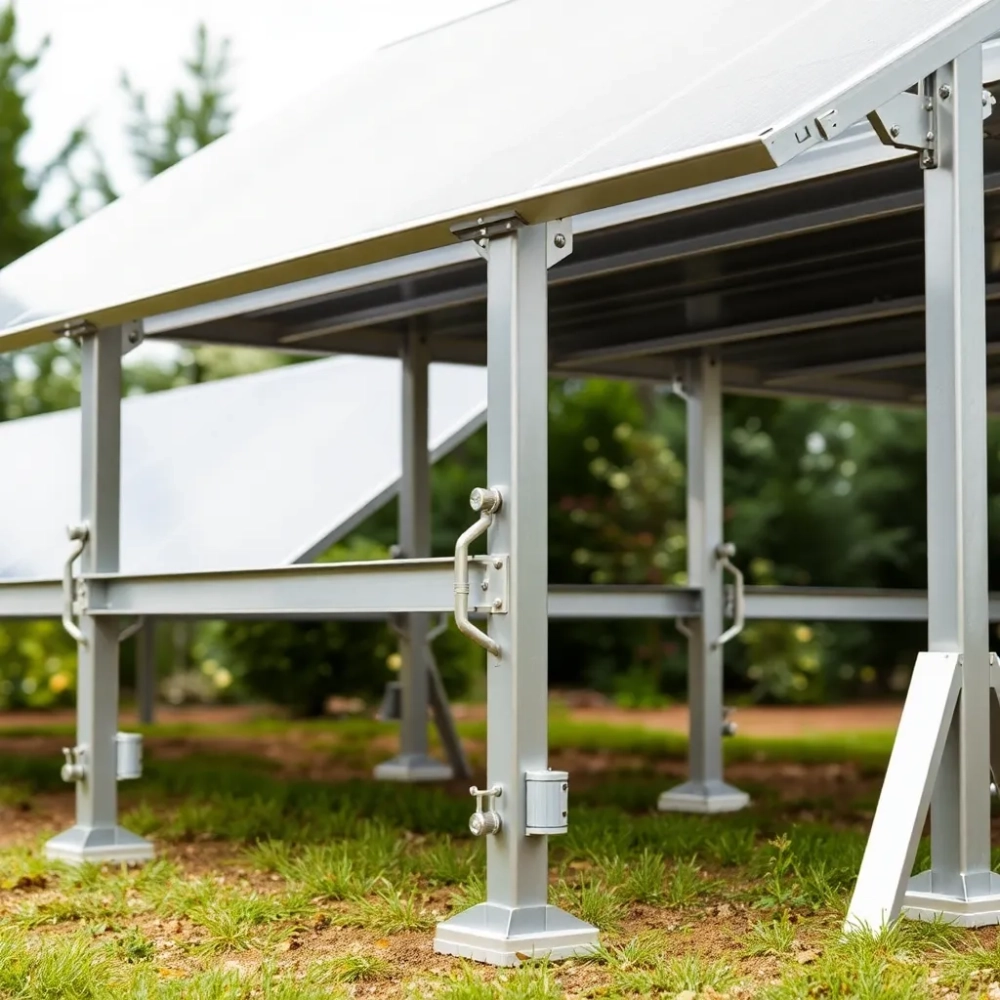

Słupki nośne stojaka na 6 paneli rozmieszczone są w trzech parach, najczęściej co 1,05-1,10 m wzdłuż szyny dolnej, a sam szkielet opiera się na dwóch podłużnicach długości około 3,3 m. To daje modularność: ta sama rama mieści jeden rząd modułów ułożonych poziomo lub dwa rzędy po trzy panele, zależnie od tego, jak rozplanujesz szyny aluminiowe.

Decyzja o typie posadowienia zmienia całą ekonomię projektu. Do wyboru masz trzy warianty: fundament punktowy betonowy, kotwy stalowe wkręcane i stelaż balastowy bez wkopania w ziemię. Każdy z nich ma własną normę nośności i własne ograniczenia, których nie wolno pominąć w czasie planowania.

Fundament punktowy (słupek w rurze PVC lub szalunku, zalewany betonem klasy C20/25) sprawdza się na gruntach spoistych i nośnych, gdzie wykop nie obsypuje się nadmiernie. Standardowy słupek 80 mm w fundamencie o średnicy 25-30 cm i głębokości poniżej strefy przemarzania (w Polsce 0,8-1,4 m) utrzymuje obciążenia rzędu 3-5 kN na pion przy wietrze 100 km/h. Wymaga kopania i betonu, ale daje pewność na lata.

Kotwy wkręcane (śrubowe, typu KRATOS lub podobne) wchodzą w grunt na głębokość 1,2-1,6 m przez moment obrotowy, bez betonu. Są szybsze w montażu, działają od razu, ale mają wyraźnie niższą nośność na wyrywanie w piaskach luźnych i glinach plastycznych. Na takim podłożu potrzebujesz kotew dłuższych lub gęściej rozstawionych, a to podnosi koszt. Sprawdzają się rewelacyjnie na żwirach i glinach półzwartych.

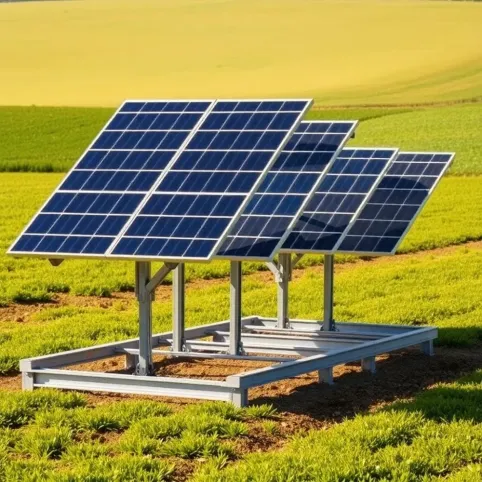

Stelaż balastowy, czyli rama obciążona bloczkami betonowymi lub płytami chodnikowymi, działa bez ingerencji w grunt. Wymaga równego, utwardzonego podłoża i ostrożnego liczenia masy bloku: typowy panel 370 W waży ok. 19 kg, cała rama z modułami ok. 160 kg, do tego dochodzi balast 200-400 kg. Takie rozwiązanie nie kontroluje się dobrze na terenach zalewowych i gruntach wysadzinowych, gdzie fundament kotwowy jest jedyną rozsądną opcją.

Rozstaw słupków w pojedynczym stojaku nigdy nie powinien przekraczać 1,5 m dla profili 80 mm ze stali S235 bez dodatkowego wzmocnienia. Przy większych przęsłach ugięcie szyny zaczyna przekraczać L/200, co odbija się na mikropęknięciach w ramie modułu.

Dobór profili aluminiowych i stalowych do stojaka na 6 paneli

Filtr YouTube sugeruje 12 m profilu stalowego 80×80 mm, 6 odcinków aluminium po 2,2 m na szyny panelowe i 6 m stali nierdzewnej na stężenia. Taki zestaw daje masę własną ramy rzędu 60-75 kg i nośność użytkową (panele + śnieg) do ok. 350 kg. To działa dla 6 modułów w jednym rzędzie, ale tylko pod warunkiem, że profile są rzeczywiście ze stali konstrukcyjnej, nie z cieńszych rur meblowych.

Profile aluminiowe pod panele dobiera się do grubości ramy modułu, a nie do fantazji wykonawcy. Szyny montażowe o przekroju 40×40 mm lub 50×35 mm z aluminium 6060 T66 utrzymują klemy środkowe i końcowe bez wyboczenia przy rozstawie klem co 0,9-1,1 m. Jeśli wsadzisz tu cieńszą szynę, panel zacznie pracować membranowo przy podmuchach bocznych, a ramka aluminiowa modułu odkształca się trwale po kilku miesiącach cykli.

Połączenie aluminium ze stalą to temat, który rozpieprza najwięcej amatorskich konstrukcji. Stal ocynkowana ogniwo i aluminium bez przekładki tworzą ogniwo galwaniczne w obecności wilgoci, a prąd różnicy potencjałów powoli zjada cieńszą z pary. Rozdziela je przekładka z EPDM lub poliamidu, albo przynajmniej warstwa cynku pośredniego na łączniku ze stali nierdzewnej A2/A4.

Klemy mocujące mają moment dokręcenia zapisany w karcie technicznej producenta paneli, najczęściej 18-22 Nm. Przekręcenie nie daje mocniejszego mocowania, lecz wgniata ramę modułu i tworzy naprężenie, które po kilku cyklach termicznych pęka w najsłabszym miejscu. Momentomierz kosztuje mniej niż jeden wymieniony panel, a oszczędza całą dyskusję z gwarancją.

Profile nośne ze stali nierdzewnej (A2) warto stosować jako elementy drugorzędne, stężenia i łączniki, nie jako słupy główne. Stal nierdzewna ma niższą granicę plastyczności niż zwykła S235, więc przy tej samej masie jest mniej wytrzymała. W filmowym projekcie widać to wyraźnie: nierdzewne profile pełnią tam rolę rozpórek, a nie pionów nośnych.

Błędy wymiarowe, które psują opłacalność fotowoltaiki na gruncie

Najczęstszy błąd wymiarowy nie dotyczy profili, lecz odstępu między rzędami. Wystarczy zmniejszyć dystans o metr, żeby drugi rząd paneli stracił 20-30 minut słońca dziennie w grudniu i lutym. Przez cały sezon grzewczy ta strata sumuje się do kilku procent uzysku, co w 25-letniej perspektywie oznacza kilka tysięcy złotych utraconego zwrotu z inwestycji.

Drugi błąd to zbyt niskie posadowienie ramy. Standardowy prześwit dolnej krawędzi paneli nad gruntem powinien wynosić 0,4-0,6 m dla kąta 30-35°. Poniżej tej wartości śnieg nie wydmuchuje się spod modułu, a koszenie trawy zamienia się w walkę z agregatem. Powyżej 0,8 m rama pracuje jak żagiel i wymaga dodatkowych stężeń.

Trzeci błąd jest prozaiczny: brak tolerancji na rozszerzalność termiczną. Aluminium pracuje inaczej niż stal w tej samej temperaturze, a różnica długości na 2,2 m szynie przy 50°C delta temperatury wynosi ok. 1,2 mm. Zostaw 10 mm luzu na każdym końcu szyny, a problem znika sam. Dokręcenie szyny na sztywno do słupka stalowego bez dylatacji skutkuje wybrzuszeniem w lecie i trzaskami w zimie.

Tysiąc złotych za materiały z filmu to koszt samej ramy, bez paneli, inwertera, okablowania i robocizny. Kompletna instalacja fotowoltaiczna na gruncie o mocy 2,2 kWp kosztuje dziś realnie 8 500-13 000 zł, zależnie od regionu i producenta modułów. Sam stojak to 10-20% tej kwoty, więc oszczędność na nim rzadko przekracza 800-1 200 zł. Pytanie brzmi, czy taka oszczędność jest warta ryzyka związanego z brakiem obliczeń i brakiem gwarancji.

Samodzielna budowa nie zwalnia z odpowiedzialności za bezpieczeństwo. Konstrukcja nośna pod panele musi spełniać warunki PN-EN 1993 (stal) lub PN-EN 1999 (aluminium) oraz być zgodna z warunkami gwarancji producenta modułów. Brak zgodności z normami może oznaczać utratę gwarancji na panele i odmowę wypłaty odszkodowania przez ubezpieczyciela.

Przed zakupem materiałów warto przejść krótką checklistę, która porządkuje decyzje i eliminuje impulsywne zakupy w markecie budowlanym.

• Sprawdź strefę wiatrową i śniegową dla swojej gminy wg PN-EN 1991.
• Potwierdź nośność gruntu (sonda, wykop próbny, opinia geotechnika).
• Ustal azymut 180° ± 20° i kąt nachylenia 30-40°.
• Zweryfikuj odległość od granicy działki (min. 1,5-2 m) i od budynków.
• Sprawdź zapisy MPZP i wymóg pozwolenia na budowę dla instalacji >6,5 kW lub trwałej konstrukcji naziemnej.

Checklista montażu i odbioru technicznego powinna obejmować sprawdzenie pionu słupów (odchyłka ≤ 5 mm na 1,5 m), poziomu szyn (odchyłka ≤ 10 mm na całej długości), przekątnych (różnica ≤ 15 mm) i momentów dokręcenia klem. Każdy z tych pomiarów zajmuje minutę, a daje czytelny dowód, że konstrukcja została złożona zgodnie z założeniami.

Bezpieczeństwo eksploatacji wymaga corocznego przeglądu po sezonie zimowym. Poluzowane śruby, ślady korozji na styku aluminium-stal, uszkodzone uszczelki klem wszystko to łapie się w pół godziny, zanim stanie się poważnym problemem. Silny wiatr halny czy orkan potrafi poluzować połączenia w ciągu kilku godzin, więc kontrolę warto zaplanować na kilka dni po każdej większej wichurze.

Montaż elektryki pozostaw instalatorowi z uprawnieniami. Nawet proste łańcuchy 6 paneli wymagają wiedzy o napięciu jałowym, zabezpieczeniach nadprądowych, uziemieniu i schemacie połączeń. Błąd w polaryzacji albo brak ogranicznika przepięć to nie jest kwestia oszczędności, lecz bezpieczeństwa pożarowego.

Konstrukcja gruntowa pod panele fotowoltaiczne to projekt inżynierski, w którym każdy wymiar wynika z fizyki, normy i warunków lokalnych. Tysiąc złotych na materiały nie zastępuje arkusza kalkulacyjnego z obciążeniami ani konsultacji z producentem systemu mocującego. Warto zapamiętać tę proporcję: rama to 10-20% inwestycji, ale to właśnie ona decyduje, czy moduły przetrwają 25 lat bez strat w uzysku i bez niespodzianek przy pierwszym mocniejszym wietrze.

Źródła danych i norm: PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1993-1-1 (konstrukcje stalowe), PN-EN 1999-1-1 (konstrukcje aluminiowe), karty katalogowe producentów paneli i systemów montażowych, Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) w zakresie definicji budowli i wymagań zgłoszenia robót budowlanych. Adresy witryn publikujących pełne teksty norm: pkt.pl (Polski Komitet Normalizacyjny), eurocodes.com (norma Eurokod).
