Panel fotowoltaiczny 450W – wymiary, które musisz znać przed montażem

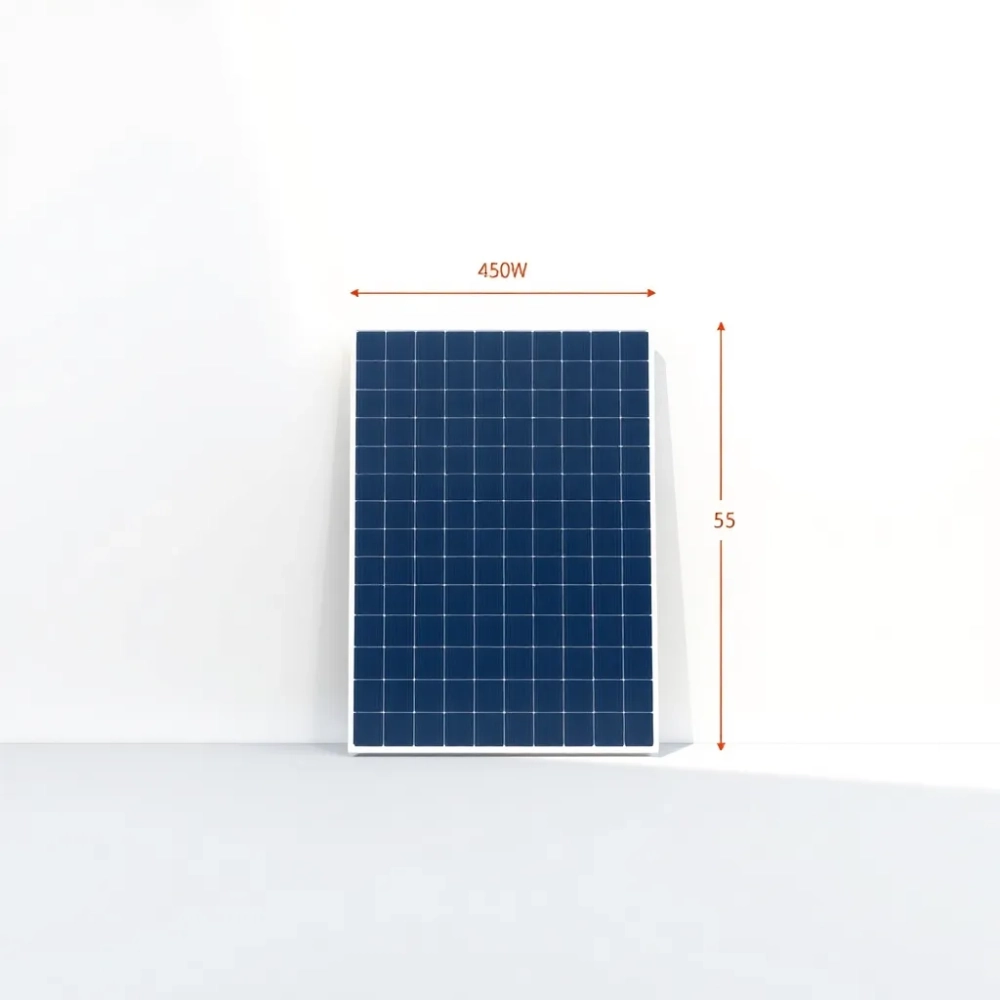

Wymiary i waga paneli 450W różnych producentów

Standardowy panel fotowoltaiczny 450W ma dziś wymiary bardzo zbliżone niezależnie od marki, ale różnice sięgają kilku milimetrów i mogą zadecydować o tym, czy moduł zmieści się na konkretnej połaci dachu. Najczęściej spotykany format to 1762 × 1134 × 30 mm, przy masie własnej w przedziale 21,5-22,5 kg. To rezultat upowszechnienia się ogniw krzemowych typu N o rozmiarze 182 mm, połączonych w konfiguracji half-cut w układzie 108 pół-ogniw (6 × 18).

• Wymiary i waga paneli 450W różnych producentów
• Jak wymiary 450W wpływają na montaż na dachu?
• Ile miejsca zajmie instalacja z panelami 450W?
• Standardy certyfikacji i jakość wykonania
• Współczynnik temperaturowy i praca w polskim klimacie
• Kompatybilność z inwerterami i osprzętem
• Gwarancja liniowa i degradacja roczna
• Checklist przed zakupem paneli 450 W

Producenci tacy jak JA Solar, Jinko Solar, Longi czy Trina Solar trzymają się tego samego typoszeregu, bo standaryzacja ułatwia projektowanie konstrukcji montażowych i kompatybilność z klemami. Drobne odchylenia wynikają głównie z grubości ramy aluminiowej (zwykle 30 lub 35 mm) oraz zastosowania technologii szkło-szkło zamiast klasycznego szkło-tedlar. Panele bifacial bywają o 0,5-1 kg cięższe od jednotaflowych odpowiedników, ponieważ obie warstwy szkła hartowanego muszą przenosić większe obciążenia mechaniczne.

Warto przy tym zwrócić uwagę na wyjątki: moduły o mocy 445-455 W budowane na ogniwach 166 mm mają nieco mniejszy obrys, rzędu 1722 × 1134 mm. Spotyka się je coraz rzadziej, ale na rynku wtórnym i w promocjach końcówek serii wciąż się pojawiają. Przy planowaniu rozmieszczenia na dachu lepiej mierzyć po wymiarach fizycznych konkretnego egzemplarza, niż zakładać idealną zgodność z kartą katalogową.

Margines błędu między kartą katalogową a rzeczywistością sięga zwykle ±2 mm. To niby niewiele, ale przy ciasnym dachu, gdzie liczy się każdy centymetr na klemy boczne, taka różnica potrafi zepsuć projekt.

Jak wymiary 450W wpływają na montaż na dachu?

Format 1762 × 1134 mm wymusza określone minimalne rozstawy krokwi i łat. Standardowy panel mieści się w pionie na połaci o szerokości użytkowej powyżej 1140 mm między krokwiami, a w poziomie potrzebuje przynajmniej 1770 mm światła. Jeśli dach ma mniejsze pola, instalator musi ułożyć moduły pionowo, co zmienia kąt nachylenia względem kierunku połaci i obniża uzysk roczny o 2-4%.

Masa własna panelu rzędu 22 kg przekłada się na obciążenie 12-15 kg/m² powierzchni dachu. To istotne przy dachach starszych, krytych dachówką ceramiczną, gdzie konstrukcja więźby bywa projektowana na 80-100 kg/m² obciążenia stałego. Dorzucenie instalacji 10 kWp (23 moduły po 450 W) dodaje dachowi około 300 kg masy, rozłożonej równomiernie na punktach montażowych. Konstrukcja aluminiowa z kotwą w krokwi przejmuje ten ciężar, ale śruby dwugwintowe muszą trafić w rdzeń drewna, nie w szczelinę między krokwiami.

Klemy boczne i środkowe mają zakres pracy 30-50 mm, co pozwala chwytać ramę panelu w standardowej grubości. Problem zaczyna się przy ramach 35 mm, które wymagają klem o wydłużonym zasięgu. Nie każdy producent systemów montażowych ma takie w ofercie podstawowej. Warto to sprawdzić przed zakupem modułów, bo wymiana klem na specjalistyczne potrafi kosztować kilkaset złotych za komplet.

Przy dachu płaskim (do 15°) sprawdza się układ wschód-zachód z balastem betonowym. Każdy panel potrzebuje wtedy 30-40 kg obciążenia, by wytrzymać wiatr zgodnie z normą PN-EN 1991-1-4. Na dachu skośnym (30-45°) balast jest zbędny, wystarczą kotwy w krokwiach.

Kiedy unikać paneli 450W?

Moduły o mocy 450 W i obrysie 1762 × 1134 mm nie sprawdzą się na małych dachach o powierzchni poniżej 20 m². Tam lepszym wyborem będą panele 400 W o wymiarach około 1722 × 1134 mm albo nawet mniejsze formaty 166 mm. Większy panel nie oznacza wyższiego uzysku z metra kwadratowego dachu, jeśli trzeba go montować pionowo albo w kilku rzędach z dużymi odstępami.

Drugi scenariusz, w którym 450 W jest przesadą, to instalacje off-grid na kamperach, łodziach i w altankach. Tam liczy się każdy kilogram i każdy centymetr, a moc pojedynczego modułu schodzi na dalszy plan. W takich zastosowaniach królują panele elastyczne 100-200 W, które można przykleić bezpośrednio do powierzchni.

Ile miejsca zajmie instalacja z panelami 450W?

Instalacja fotowoltaiczna o mocy 10 kWp złożona z paneli 450 W to dokładnie 23 moduły. Każdy z nich zajmuje fizycznie 1762 × 1134 mm, czyli około 2 m², ale w praktyce potrzebuje więcej miejsca ze względu na odstępy między rzędami. Przy montażu poziomym na dachu skośnym trzeba doliczyć około 20 cm szczeliny między panelami dla dylatacji termicznej, co daje 46 m² powierzchni użytkowej dachu.

Na gruncie sytuacja wygląda inaczej, bo dochodzi rozstaw rzędów wynikający z zacienienia zimowego. W Polsce optymalny odstęp między rzędami paneli ustawionych pod kątem 35° to około 3,5 m, by o 21 grudnia (najkrótszy dzień) jeden rząd nie rzucał cienia na drugi. Taka instalacja zajmuje w terenie od 80 do 100 m² przy mocy 10 kWp, zależnie od kąta nachylenia i orientacji.

Przeliczając na potrzeby domu jednorodzinnego o rocznym zużyciu 4500 kWh, instalacja 10 kWp pokrywa zapotrzebowanie z nawiązką. Taki dach potrzebuje minimum 50 m² wolnej połaci, najlepiej skierowanej na południe, południowy wschód lub południowy zachód. Nachylenie 30-40° daje najlepszy uzysk roczny, ale odchyłki ±15° od optimum obniżają produkcję jedynie o 3-5%.

Trzeba też pamiętać o miejscu na inwerter, okablowanie i rozdzielnicę. Inwerter hybrydowy o mocy 10 kW ma obudowę około 50 × 40 × 20 cm i montuje się go zazwyczaj w garażu, kotłowni albo na ścianie zewnętrznej pod zadaszeniem. Jeśli instalacja korzysta z magazynu energii, dochodzi kolejne 80 × 60 × 25 cm na baterię litową.

Wymiary a uzysk energetyczny

Większy panel nie zawsze produkuje więcej prądu z metra kwadratowego. Sprawność modułu 450 W typu N-type sięga 22,5%, podczas gdy słabsze serie 400 W osiągają 20-21%. Różnica 1,5 punktu procentowego przekłada się na około 7% więcej energii z tej samej powierzchni. W praktyce oznacza to, że instalacja 10 kWp z paneli 450 W zajmie mniej dachu niż ta sama moc zbudowana z modułów 400 W, ale różnica wynosi ledwie 8-10 m².

Na tym samym dachu co 23 panele 450 W zmieści się 27 paneli 400 W, ale tylko przy układzie poziomym. Przy układzie pionowym różnica się zmniejsza, bo oba formaty mają zbliżoną wysokość. Kluczowy pozostaje rozstaw krokwi i kąt nachylenia, nie sama moc modułu.

Standardy certyfikacji i jakość wykonania

Każdy panel 450W spełniający normę IEC 61215 przeszedł testy cykli termicznych, obciążenia mechanicznego i wilgotności cieplnej. Norma IEC 61730 potwierdza bezpieczeństwo elektryczne, w tym ochronę przed porażeniem i odporność na pożar. Te dwa dokumenty to absolutne minimum, bez którego moduł nie powinien trafić na europejski rynek.

Producenci klasy Bloomberg Tier 1 (między innymi JA Solar, Jinko, Longi, Trina) dodatkowo przechodzą audyty fabryk i regularne kontrole linii produkcyjnych. Tier 1 to nie gwarancja jakości samego panelu, ale wskaźnik stabilności finansowej producenta, co zmniejsza ryzyko bankructwa i utraty gwarancji produktowej. Na polskim rynku w 2024 roku ponad 70% sprzedanych modułów pochodzi od producentów z tej listy.

Brak certyfikatu IEC 61215 w dokumentacji to sygnał ostrzegawczy. Takie moduły często mają zawyżoną moc znamionową, a po dwóch latach ich uzysk spada o 15-20% zamiast deklarowanych 2-3%. Tani panel bez certyfikatu oznacza kłopoty z odszkodowaniem i odmowę przyłączenia przez zakład energetyczny.

Współczynnik temperaturowy i praca w polskim klimacie

Współczynnik temperaturowy mocy dla paneli 450W typu N-type wynosi od -0,29 do -0,35% na każdy stopień Celsjusza powyżej 25°C. Latem, gdy temperatura ogniwa sięga 65°C (przy 35°C powietrza i bezruchu wiatru), moduł traci około 12-14% mocy nominalnej. To i tak lepiej niż starsze panele P-type, które miały współczynnik -0,40%/°C.

W polskich warunkach klimatycznych temperatura ogniwa rzadko przekracza 70°C, nawet podczas upałów. Realna strata mocy w szczycie letniego dnia wynosi 13-16%. Zimą natomiast temperatura spada poniżej 25°C, co daje zysk rzędu 3-5% względem warunków STC (Standard Test Conditions). Moduły N-type z niskim współczynnikiem temperaturowym pracują wydajniej zarówno w mroźne, słoneczne dni, jak i podczas letnich upałów.

Bifacialność i realny uzysk

Panele bifacial 450W pobierają dodatkową energię z promieniowania odbitego od podłoża. Współczynnik bifacialności wynosi zwykle 70-80%, ale realny zysk zależy od albedo. Trawa daje 20-25% odbicia, śnieg 60-80%, piasek jasny 30-35%, a ciemny asfalt tylko 5-10%. W praktyce instalacja naziemna na trawie produkuje 5-8% więcej energii rocznie niż identyczna na dachu bitumicznym.

Z kolei montaż na dachu z membraną PVC w kolorze białym potrafi podnieść uzysk bifacial o 10-12%. Warunkiem jest jednak zachowanie odstępu panelu od powierzchni dachu (minimum 10 cm), by światło dotarło do tylnej strony modułu. Konstrukcje bezstykowe są droższe, ale przy technologii szkło-szkło zwracają się w 4-6 lat.

Kompatybilność z inwerterami i osprzętem

Panel 450W o napięciu w punkcie mocy maksymalnej (Vmpp) wynoszącym około 34 V i prądzie 13,2 A współpracuje z większością inwerterów stringowych dostępnych na rynku. W jednym stringu mieści się zwykle od 13 do 18 takich modułów, zależnie od napięcia maksymalnego inwertera (1000 lub 1500 V). Przy falowniku 10 kW optymalny string to 16 paneli, co daje moc 7,2 kW na jedno wejście MPPT.

Mikroinwertery Hoymiles HM-1500 obsługują do 4 modułów 450 W, a modele Deye SUN800G3 przyjmują 2 panele na jednostkę. W instalacjach z mikroinwerterami unika się problemu niedopasowania stringów i zacienienia jednego modułu, który nie obniża wtedy produkcji całego łańcucha. Minusem jest wyższa cena mikroinwertera (1200-1800 zł brutto za sztukę) oraz konieczność montażu optymalizatorów lub indywidualnego monitoringu.

Złącza MC4 i okablowanie

Fabryczne kable paneli 450 W mają przekrój 4 mm² i długość około 110 cm. To wystarcza do połączenia sąsiednich modułów w stringu, ale przy rozstawie ponad 1,5 m potrzebne są przedłużacze MC4 z kabla solarnego 6 mm². Złącza MC4-EVO2 są standardem w nowych instalacjach, ale starsze MC4 od nieautoryzowanych dostawców potrafią nie pasować do gniazda i powodować łuk elektryczny.

Nie montuj instalacji bez corocznego przeglądu złączy MC4. Utlenione styki zwiększają rezystancję, co prowadzi do grzania i ryzyka pożaru. Czyszczenie złączy izopropanolem i dokręcanie kluczem dynamometrycznym (do 3 Nm) powinno wejść do kalendarza jak przegląd komina.

Gwarancja liniowa i degradacja roczna

Producenci paneli 450W udzielają dwóch rodzajów gwarancji. Pierwsza, produktowa, obejmuje wady materiałowe i wykonawcze przez 25 lat. Druga, liniowa, gwarantuje, że po 25 latach moduł będzie produkował co najmniej 87-89% mocy początkowej. Roczna degradacja wynosi zwykle 0,4-0,55%, co oznacza utratę mocy rzędu 11-13% po ćwierć wieku eksploatacji.

Dla porównania, tańsze panele P-type mają gwarancję liniową 80-84% po 25 latach, czyli tracą średnio 0,6-0,7% mocy rocznie. Różnica 3-5 punktów procentowych w utrzymaniu mocy przekłada się na kilka tysięcy kilowatogodzin dodatkowej produkcji przez cały cykl życia instalacji. Przy obecnych cenach energii z sieci (0.65-1.10 zł/kWh w taryfie G11) to oszczędność rzędu 1500-2500 zł.

Checklist przed zakupem paneli 450 W

• Sprawdź wymiary połaci dachowej i rozstaw krokwi, porównaj z obrysem 1762 × 1134 mm.
• Zweryfikuj nośność konstrukcji więźby dachowej, dolicz 12-15 kg/m² na każdy panel.
• Dobierz inwerter stringowy lub mikroinwerter zgodnie z liczbą paneli i napięciem stringu.
• Zamów klemy i konstrukcję montażową kompatybilną z grubością ramy (30 lub 35 mm).
• Zażądaj karty katalogowej z aktualnym numerem serii i potwierdzeniem norm IEC 61215 oraz IEC 61730.
• Sprawdź, czy producent figuruje na liście Bloomberg Tier 1 i oferuje gwarancję liniową minimum 87% po 25 latach.
• Zaplanuj trasę kablową i lokalizację inwertera z uwzględnieniem wentylacji.
• Zamów przedłużacze MC4 i złącza oryginalne, nie zamienniki.

Źródła danych i przepisy

Specyfikacje techniczne paneli 450W pochodzą z kart katalogowych producentów (JA Solar JAM54D40-450/LB datasheet, Jinko Tiger Neo N-type, Longi Hi-MO 5m, Trina Vertex S+). Współczynniki temperaturowe i dane o degradacji oparte są na raportach PVEL (PV Evolution Labs) oraz DNV-GL z 2023 i 2024 roku.

Normy dotyczące obciążeń wiatrem i śniegiem zaczerpnięto z Eurokodu PN-EN 1991-1-3 (obciążenie śniegiem) oraz PN-EN 1991-1-4 (obciążenie wiatrem). Wymagania dla instalacji elektrycznych reguluje norma PN-HD 60364-7-712, a warunki techniczne przyłączenia do sieci określa operator OSD w taryfie i instrukcji ruchu.

Lista Bloomberg Tier 1 dostępna jest w raportach BNEF (BloombergNEF) publikowanych kwartalnie. Aktualne warunki programów dotacyjnych Mój Prąd i Czyste Powietrze publikowane są na stronach NFOŚiGW oraz gov.pl/web/klimat.
