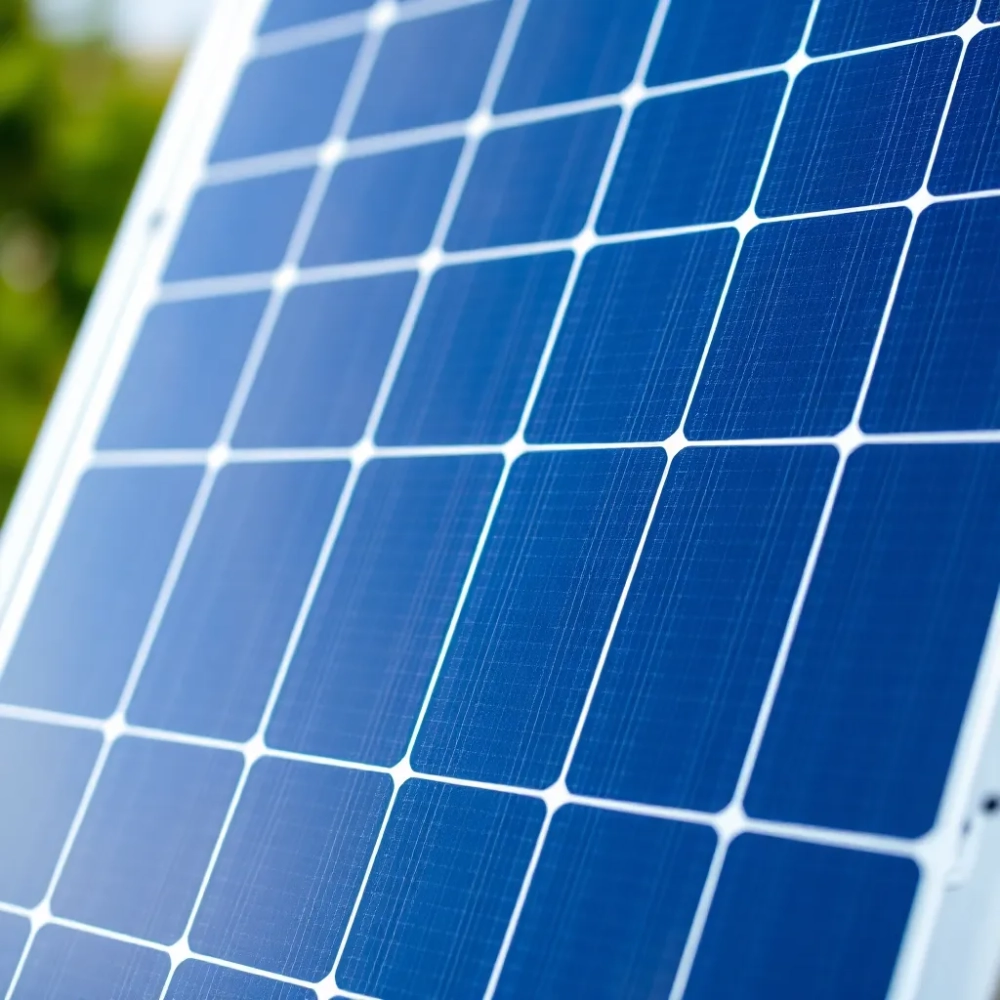

Panel fotowoltaiczny 400W – jakie ma wymiary i czy zmieści się na dachu?

Standardowy panel fotowoltaiczny 400W mierzy około 1722-1755 mm długości, 1038-1134 mm szerokości i 30-35 mm grubości, ale te liczby potrafią zaskoczyć, gdy zaczynasz planować montaż na dachu. Zbyt mało miejsca na dachówce, zbyt blisko kalenicy, zbyt wąska połać to realne problemy, które wynikają właśnie z różnicy między deklaracją producenta a fizycznymi milimetrami modułu w Twojej ręce. W kolejnych częściach znajdziesz nie tylko suche wymiary, ale też wyjaśnienie, dlaczego jeden panel waży 21 kg, a inny 24, co to zmienia w projekcie i jak uniknąć kosztownych niespodzianek przy transporcie oraz montażu.

• Standardowe wymiary paneli monokrystalicznych 400W
• Jak wymiary paneli 400W wpływają na projekt instalacji
• Różnice w wymiarach paneli 400W u różnych producentów

Standardowe wymiary paneli monokrystalicznych 400W

Większość modułów monokrystalicznych o mocy 400W bazuje na układzie ośmiu rzędów po dziesięć ogniw w układzie 60-cell lub jego wariacji half-cut, co przekłada się na długość w granicach 1722 mm. Szerokość dochodzi do 1134 mm, ponieważ ogniwo monokrystaliczne w standardzie M6 ma bok 166 mm, a przy układzie half-cut rośnie powierzchnia czynna o kilka milimetrów. Grubość ramy aluminiowej oscyluje wokół 30-35 mm, ale rama no name potrafi mieć 25 mm, a rama premium zgodna z certyfikatem IEC 61215 osiąga nawet 40 mm.

Masa takiego modułu waha się od 19,5 kg do 22 kg, a w wariancie bifacial dochodzi do 24 kg. Różnica wynika z grubości szkła hartowanego: standardowo 3,2 mm, w panelach dwustronnych 2,0 mm z każdej strony, co daje łącznie 4 mm szkła i dodatkowe kilogramy. Waga ma realne znaczenie, bo przy dachu o konstrukcji krokwiowej 8/22 cm rozstaw co 80 cm udźwignie bez problemu do 25 kg na metr kwadratowy połaci, ale na płaskim dachu z płyt OSB potrzebujesz już dodatkowej kratownicy rozkładającej obciążenie.

Plamka (ogniwo) w nowoczesnym module 400W mierzy zwykle 158,75 mm lub 166 mm w zależności od generacji wafla krzemowego. Większa plamka oznacza wyższą sprawność nominalną (19-21%), ale jednocześnie zwiększa ryzyko mikropęknięć przy gradzinie powyżej 25 mm średnicy, dlatego norma IEC 61215 nakłada test uderzenia kulką lodową o masie 227 g z prędkością 39 m/s. Producenci klasy premium stosują folię EVA o grubości 0,45 mm zamiast 0,35 mm, co podnosi absorpcję wstrząsów, ale dodaje gramy.

Wymiary złącza MC4 oraz skrzynki przyłączeniowej (junction box) też wpływają na efektywną grubość modułu. Skrzynka montowana na środku górnej krawędzi dodaje od 15 do 25 mm wysokości w tym punkcie, co przeszkadza przy montażu w poziomie na dachówce karpiówce. Niektórzy producenci przenoszą skrzynkę na róg, obniżając profil do 28 mm w najcieńszym miejscu. Takie rozwiązanie zmniejsza straty cieniowe o około 1,5% rocznej produkcji, bo skrzynka rzuca cień na sąsiedni rząd ogniw w godzinach porannych.

Tolerancja wymiarowa deklarowana przez producentów to zwykle ±2 mm, ale w praktyce seryjnej potrafi sięgać ±5 mm przy tańszych markach. Przy układaniu 20 paneli w jednym rzędzie ta odchyłka kumuluje się do 10 cm, dlatego wprawny montażysta zostawia 5 mm dylatacji termicznej między modułami, a nie styka je na sztywno jak puzzle. Aluminium rozszerza się pod wpływem ciepła o 0,023 mm na każdy metr bieżący na stopień Celsjusza, więc latem przy 70°C na dachu moduł 1755 mm wydłuża się o 2,4 mm względem stanu w 20°C.

Jak wymiary paneli 400W wpływają na projekt instalacji

Projektowanie instalacji fotowoltaicznej zaczyna się od inwentaryzacji połaci dachowej, nie od katalogu modułów. Standardowy panel 400W zajmuje około 1,9 m² powierzchni w rzucie, więc instalacja 6,3 kWp (16 paneli) wymaga wolnej połaci minimum 30 m² bez kominów, okien połaciowych i lukarn. Każde 20 cm odstępu od kalenicy i okapu to strata około 4% powierzchni użytkowej na metr bieżący krawędzi dachu.

Kluczowy parametr to nie tylko długość i szerokość, ale też przekątna modułu, która przy wymiarach 1755 × 1134 mm wynosi 2088 mm. Na dachu o nachyleniu 35° panel musi zmieścić się między krokwiami, a odstęp między nimi w typowym domu jednorodzinnym waha się od 70 do 90 cm. Moduł o szerokości 1134 mm wymaga więc krokwi o rozstawie minimum 1180 mm w osi lub zastosowania dodatkowego legara. Bez tego rama będzie pracować na zginanie przy każdym podmuchu wiatru.

Masa instalacji 6,3 kWp to około 380 kg, rozłożone na 30 m² daje obciążenie 12,7 kg/m². Polska norma PN-EN 1991-1-3 dopuszcza obciążenie śniegiem do 1,2 kN/m² w strefie III, co odpowiada 120 kg/m² świeżego śniegu, więc nawet po doliczeniu zapasu konstrukcja większości domów udźwignie taki ciężar bez wzmocnień. Problem pojawia się przy dachach z płyt wiórowych OSB o grubości 18 mm, gdzie koncentracja punktowa w miejscu uchwytu montażowego potrafi przekroczyć 80 kg na punkt, a to już wartość krytyczna dla płyty 18 mm.

Orientacja i kąt nachylenia decydują o produkcji, ale wymiary modułu wpływają na to, ile paneli realnie ustawisz. Na dachu wschód-zachód o nachyleniu 30° i długości pasa 8 m zmieścisz maksymalnie 4 rzędy po 4 panele w pozycji pionowej, co daje 16 modułów. Przy ułożeniu poziomym (panel 1755 mm wzdłuż okapu) zyskasz 5 rzędów, ale stracisz 3% wydajności z powodu większego kąta padania promieni na dłuższy bok ogniwa. Kompromis dobiera projektant na podstawie symulacji w PV*Sol lub PVsyst.

Kable i złączki MC4 wydłużają się o około 10 cm na każdy panel przy układzie szeregowym, więc przy stringu 16 modułów potrzebujesz zapasu kabla DC około 17 m. Średnica kabla 4 mm² wystarcza do prądu 11 A, ale przy stringu narażonym na prąd wsteczny 20 A (wariant 2-stringowym) norma PN-HD 60364-7-712 wymaga już 6 mm². Zbyt cienki kabel grzeje się o 15°C powyżej otoczenia, co obniża sprawność instalacji o 0,4% na każde 10°C przegrzania.

Wentylacja pod panelem to kolejny czynnik zależny od grubości modułu. Przy ramie 30 mm i montażu na uchwytach 5 cm od dachu uzyskujesz szczelinę wentylacyjną 80 mm, co daje efekt kominowy obniżający temperaturę ogniwa o 8-12°C w słoneczny dzień. Według danych producentów ogniwo krzemowe traci 0,35-0,4% sprawności na każdy stopień powyżej 25°C, więc ta szczelina realnie dodaje 3% rocznej produkcji w stosunku do montażu inlejowego bez przerwy.

Różnice w wymiarach paneli 400W u różnych producentów

Rynek paneli 400W w 2024 i 2025 roku dzieli się na trzy grupy technologiczne: klasyczne moduły PERC z 5 busbarami, nowocześniejsze TOPCon z 16 busbarami oraz panele HJT (heterojunction) z symetryczną strukturą. PERC mają wymiary 1722 × 1134 × 30 mm, TOPCon przesunęły się do 1722 × 1134 × 32 mm ze względu na grubszą warstwę tunelową, a HJT osiągają nawet 1755 × 1038 × 35 mm, bo ogniwo HJT jest cieńsze i potrzebuje szkła 2,0 mm z obu stron.

Marki premium stosują ramę anodowaną na grubość 15 mikronów zamiast standardowych 10, co wydłuża żywotność w środowisku nadmorskim lub przemysłowym. Tańsi producenci oszczędzają na anodowaniu (7 mikronów) i stosują aluminium 6063 T5 zamiast 6005 T6, co obniża wytrzymałość ramy na obciążenia śniegiem z 5400 Pa do 3600 Pa. Różnica 1800 Pa oznacza, że panel premium wytrzyma 540 kg/m² obciążenia statycznego, a budżetowy tylko 360 kg/m².

Wymiary skrzynki przyłączeniowej różnią się między producentami od 90 × 90 × 18 mm do 130 × 110 × 22 mm. Mniejsza skrzynka oznacza krótsze ścieżki prądowe, ale gorsze odprowadzanie ciepła. Według badań NREL temperatura skrzynki potrafi osiągnąć 85°C w pełnym słońcu, a każdy stopień powyżej 70°C skraca żywotność diod bypass o 15%. Producenci klasy premium montują skrzynki wypełnione żelem silikonowym o przewodności cieplnej 1,4 W/mK, co obniża temperaturę o 12°C względem tradycyjnego wypełnienia.

Niektóre firmy stosują folię backsheet białą zamiast czarnej, co podnosi temperaturę ogniwa o 2-3°C w południe, ale odbija promieniowanie podczerwone z powrotem na sąsiedni moduł. Zysk z odbicia wynosi około 0,5% rocznej produkcji w instalacjach naziemnych z rozstawem rzędów 3,5 m. Na dachu skutek jest odwrotny: biały backsheet odbija ciepło w stronę dachu, który akumuluje je i oddaje wieczorem, podnosząc temperaturę pomieszczeń na poddaszu o 1-2°C.

Tolerancja mocy dodatnia, czyli deklaracja producenta, że panel dostarczy 400W +5W zamiast ±3%, występuje tylko u producentów klasy Tier 1 według rankingu Bloomberg NEF. Taka tolerancja pozwala w realnej instalacji uzyskać sumaryczną moc 6,4 kWp z 16 paneli zamiast deklarowanych 6,3 kWp. Pozornie drobna różnica 100W przekłada się na 80 kWh rocznie dodatkowej produkcji w lokalizacji Wadowice (nasłonecznienie 1050 kWh/kWp/rok).

Najtańsze moduły no name mają ramę z aluminium bez certyfikatu EN AW-6005, spawaną laserowo zamiast zgrzewaną ultradźwiękami, oraz szkło hartowane o wytrzymałości 80 MPa zamiast standardowych 120 MPa. Różnica w cenie sięga 40% względem marki Tier 1, ale cykl życia panelu spada z 30 do 18 lat, a degradacja roczna rośnie z 0,45% do 0,7%. Po 25 latach eksploatacji tańszy panel zachowa 75% mocy początkowej, a premium 88%, co przekłada się na realną utratę 13% produkcji przez cały okres pracy instalacji.

Przy wyborze paneli warto porównywać nie tylko cenę za wat, ale też współczynnik temperaturowy Pmax. Moduły PERC mają -0,35%/°C, TOPCon osiągają -0,30%/°C, a HJT schodzą do -0,26%/°C. W upalne lato na dachu o temperaturze 70°C ogniwo PERC traci 16% mocy, TOPCon 13%, a HJT tylko 12% względem warunków STC.

Unikaj paneli o wymiarach znacząco odbiegających od normy 1722 × 1134 mm bez sprawdzenia kompatybilności z systemami montażowymi. Profile klemowe są zaprojektowane pod konkretną wysokość ramy, a klemy 30 mm nie utrzymają stabilnie panelu 40 mm. Luźna klemma pracuje na skręcanie przy wietrze 15 m/s i po trzech latach może porysować ramę aluminium.

Sprawność modułu to nie tylko parametr marketingowy, ale też funkcja wymiarów ogniwa. Panel z ogniwem M10 (182 mm) osiąga 21% sprawności przy wymiarach 1722 × 1134 mm, ale ogniwo M12 (210 mm) wymaga już 1755 × 1038 mm, bo inaczej nie zmieści się 60 ogniw w układzie 6 × 10. Większe ogniwo lepiej radzi sobie z zacienieniem częściowym, ponieważ prąd płynie krótszą ścieżką do diod bypass, ale jednocześnie gorzej pracuje przy rozproszonym świetle o niskim natężeniu.

Przy projektowaniu instalacji powyżej 10 kWp warto rozważyć panele o mocy 400W w układzie 120 half-cut (długość około 1900 mm), które zmniejszają straty przy zacienieniu o 2-3% względem klasycznych 60-cell. Takie moduły wymagają jednak wzmocnionej konstrukcji dachu ze względu na masę 28 kg i długość przekraczającą typowy rozstaw krokwi. W budynkach z więźbą krokwiową co 90 cm panel 1900 mm wymaga dodatkowego wspornika pośredniego, co podnosi koszt konstrukcji montażowej o 15%.

Standard PN-EN 50549-1 wymaga, by inwerter rozłączał się od sieci przy napięciu 253V lub częstotliwości 51,5 Hz, ale panele o wyższym napięciu VOC mogą przeciążać wejście inwertera w mroźny poranek. Dla panelu 400W w układzie 60 half-cut temperatura -10°C podnosi VOC do 42V, a string 12 modułów osiąga 504V, co przekracza zakres wejściowy tańszych inwerterów hybrydowych. Projektant musi sprawdzić nie tylko moc, ale też zakres napięć MPP w najniższej spodziewanej temperaturze dla lokalizacji montażu.

Przed zakupem paneli poproś dostawcę o kartę katalogową z wymiarami uwzględniającymi skrzynkę przyłączeniową i kable wyprowadzone, nie tylko sam korpus modułu. Różnica 30 mm w najgrubszym punkcie potrafi zablokować montaż na dachówce z wysokim profilem, na przykład na karpiówce lub dachówce marsylskiej.

Wybór modułu 400W to balans między ceną, wymiarami i parametrami eksploatacyjnymi. Dla większości domowych instalacji 6-10 kWp panel TOPCon o standardowych wymiarach 1722 × 1134 × 32 mm będzie optymalny: mieści się na typowej połaci, daje 21% sprawności, waży poniżej 22 kg i pracuje stabilnie przez minimum 25 lat z degradacją poniżej 0,5% rocznie. Warto przy tym sprawdzić certyfikat IEC 61215 oraz test PID (potential induced degradation), bo to on decyduje o realnych stratach w polskich warunkach klimatycznych z dużą wilgotnością powietrza i amplitudą temperatur dobowych powyżej 20°C.

Źródła: PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 50549-1 (wymagania dla instalacji przyłączonych do sieci niskiego napięcia), IEC 61215 (testy modułów krystalicznych), raport NREL Best Research-Cell Efficiencies, dane katalogowe producentów modułów (Jinko Solar, Trina Solar, LONGi Solar), norma PN-HD 60364-7-712 (instalacje fotowoltaiczne), informacje NFOŚiGW (program Czyste Powietrze), gov.pl/klimat (program Moje Ciepło).
