Listwa rozdzielacza podłogówki – jak wybrać i podłączyć bez błędów

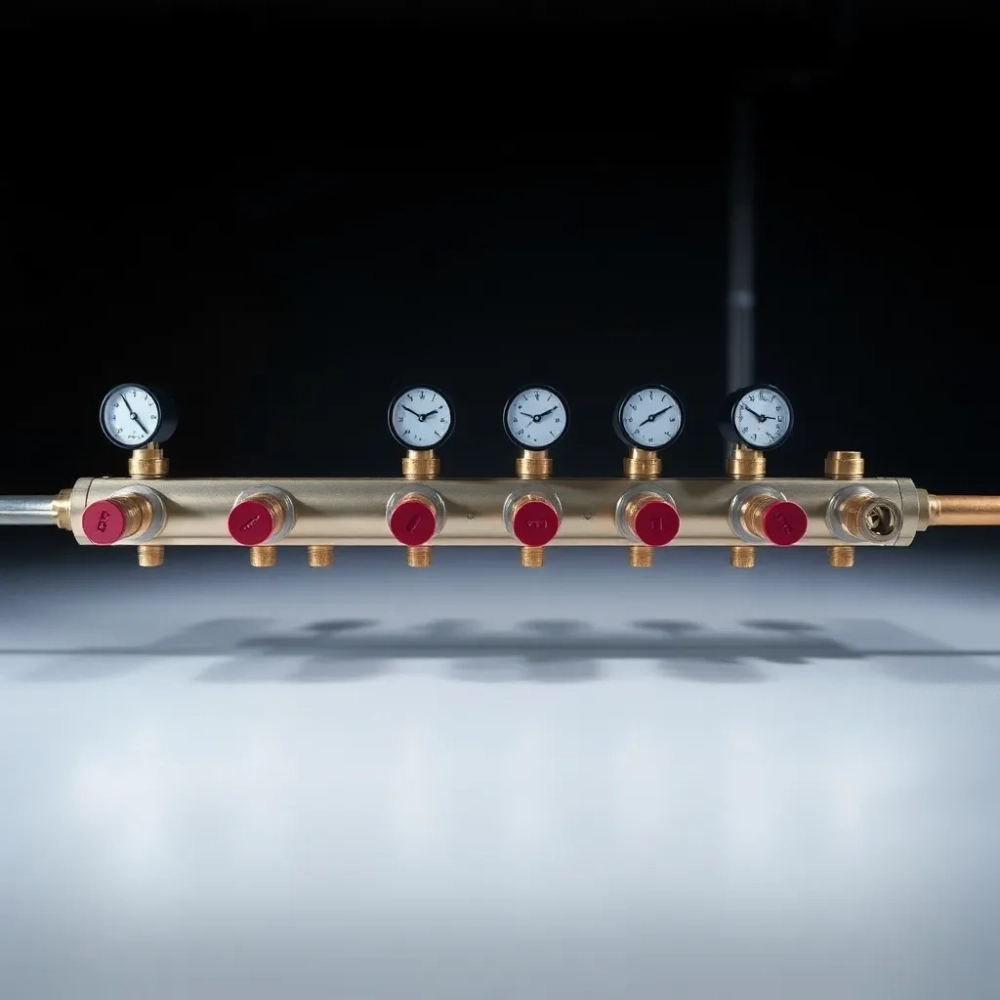

Listwa rozdzielacza podłogówki serce układu, bez którego reszta milczy

Ten niewielki moduł w skrzynce decyduje, która pętla właśnie oddaje ciepło, a która czeka. Bez listwy rozdzielacza podłogówki termostaty mogą krzyczeć do termostatów, a podłoga ani drgnie. W artykule rozbieramy mechanizm działania, różnice między rozwiązaniami przewodowymi i bezprzewodowymi, kryteria doboru liczby stref oraz najczęstsze błędy montażowe.

• Listwa rozdzielacza podłogówki serce układu, bez którego reszta milczy
• Rodzaje listew do podłogówki przewodowe, bezprzewodowe i centralne
• Jak dobrać listwę do liczby stref i napięcia 24 V lub 230 V
• Montaż listwy podłogówki krok po kroku ze schematem
• Najczęstsze błędy przy wyborze i podłączeniu listwy
• FAQ trzy pytania, które padają najczęściej
• Skok jakościowy, który zaczyna się od wyboru listwy

Rodzaje listew do podłogówki przewodowe, bezprzewodowe i centralne

Podział zaczyna się od sposobu komunikacji z termostatami. Listwa przewodowa do podłogówki łączy się z regulatorami dwużyłowym przewodem sygnałowym, co daje pewność transmisji nawet w żelbetowej ścianie, ale wymaga kucia bruzd przed tynkowaniem.

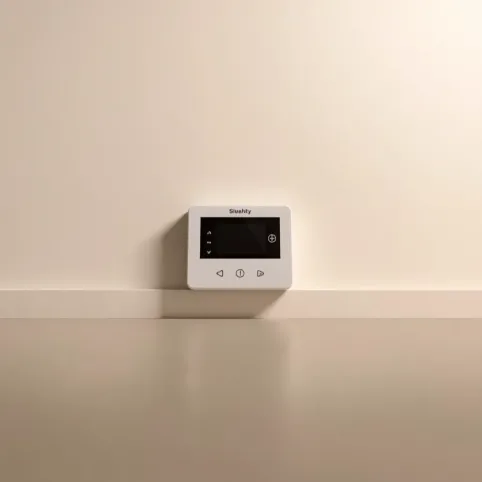

Wariant bezprzewodowy eliminuje ten kłopot termostat i listwa komunikują się radiowo, najczęściej w paśmie 868 MHz lub przez ZigBee. Montaż ogranicza się do przykręcenia modułu w pobliżu rozdzielacza i sparowania urządzeń jednym przyciskiem.

Trzecia kategoria to listwa centralna, czasem nazywana też listwą główną. Pełni funkcję nadrzędną obsługuje własne strefy i jednocześnie zarządza modułami rozszerzającymi, co pozwala taniej rozbudować instalację z 4 do 12 pętli.

W praktyce wybór gałęzi komunikacji sprowadza się do etapu budowy. W stanie surowym łatwiej puścić przewód sztukaterią i mieć spokój na lata. Przy remoncie gotowego mieszkania różnica między kuciem a czystym montażem potrafi zdecydować o całym budżecie.

W ramach każdej gałęzi producenci oferują trzy warianty funkcjonalne. Podstawowy steruje tylko siłownikami. Rozbudowany ma wbudowany moduł WiFi i aplikację mobilną. Najbardziej zaawansowany współpracuje z protokołem ZigBee i bramką automatyki domowej.

Porównanie modeli Salus, Tech, Auraton i Afriso w jednej tabeli

Ceny na rynku polskim w 2024 r. dla tych modeli wahały się od 269 zł do ok. 2990 zł przy listwach centralnych z pełnym osprzętowaniem. Warto zauważyć, że najtańsza pozycja w tabeli to model przewodowy bez modułu radiowego koszt rośnie dopiero po dodaniu bramki internetowej.

Salus KL08RF obsługuje osiem stref bezprzewodowo w topologii siatki ZigBee, co oznacza samonaprawianie trasy sygnału. Jeśli jeden termostat straci łączność z bezpośrednim sąsiadem, automatycznie przekaże rozkaz przez najbliższy węzeł to efekt mesh.

Tech L-9R pracuje na 230 V i ma wbudowany moduł WiFi, dzięki czemu nie wymaga dodatkowej bramki. Dziesięć stref pokrywa praktycznie każde dwupiętrowe mieszkanie, a aplikacja mobilna pokazuje historię temperatury z ostatnich 30 dni.

Zestaw L-5S to propozycja dla osób, które chcą zacząć od trzech pętli i rozbudowywać układ etapami. W komplecie znajdują się listwa, termostaty i siłowniki, więc nie trzeba kompletować elementów osobno oszczędność sięga kilkunastu procent w porównaniu z zakupem rozłożonym na pojedyncze pozycje.

Auraton Taurus 8D PRO jest konstrukcją stricte przewodową, bez modułu radiowego. To najczęściej wybierany wariant do nowego domu, gdzie ściany są jeszcze otwarte i można spokojnie poprowadzić przewody.

Kiedy NIE wybrać danego wariantu

Jak dobrać listwę do liczby stref i napięcia 24 V lub 230 V

Liczba stref powinna odpowiadać liczbie niezależnych obwodów grzewczych, a nie liczbie pomieszczeń. Kuchnia połączona z salonem, ale zaprojektowana na jednej pętli, zajmie jedną strefę. Sypialnia z osobnym obiegiem zużywa strefę, nawet jeśli ma tylko 9 m².

Najpopularniejsze pojemności to 3, 4, 6, 8 i 10 stref. W standardowym mieszkaniu 60-80 m² z osobnymi pętlami pod sypialnie, łazienki i salon wychodzi 5-6 obwodów. W domu 150 m² z poddaszem użytkowym liczba rośnie do 8-10, a czasem wymaga modułu rozszerzającego.

Moduł rozszerzający (np. KL04RF, KL04NSB) podłącza się przewodem czterożyłowym do listwy głównej. Każdy moduł dodaje cztery kolejne strefy, a listwa centralna obsługuje do trzech takich modułów łącznie 12 niezależnych obwodów.

Kwestia napięcia jest prostsza, niż się wydaje. Listwy 24 V zasilają siłowniki termoelektryczne bezpiecznym napięciem, co jest wymagane w pomieszczeniach wilgotnych zgodnie z normą PN-HD 60364-7-701. Listwy 230 V sterują siłownikami bezpośrednio z sieci, więc montaż wymaga większej ostrożności i dodatkowego zabezpieczenia różnicowoprądowego 30 mA.

Listwa bezprzewodowa do podłogówki z WiFi wymaga zasilania 230 V, bo moduł radiowy pobiera dodatkowe 1-2 W na strefę. W praktyce nawet przy 10 aktywnych obiegach zużycie samej listwy nie przekracza 20 W to mniej niż ładowarka do laptopa.

Checklist wyboru 8 punktów, które decydują o zakupie

• Liczba stref równa lub większa od liczby obwodów
• Napięcie 24 V w łazienkach i strefach mokrych
• Kompatybilność z posiadanymi termostatami (sprawdź protokół)
• Możliwość rozbudowy modułem dodatkowym
• Sterowanie aplikacją jeśli zależy na zdalnym dostępie
• Zaciski do podłączenia pompy obiegowej i kotła (styki NO/COM)
• Obudowa z tworzywa samogasnącego V-0
• Zapas 20% stref na przyszłą rozbudowę

Montaż listwy podłogówki krok po kroku ze schematem

Montaż zaczyna się od wyboru lokalizacji. Listwę montuje się w pobliżu rozdzielacza, najczęściej w metalowej skrzynce natynkowej lub podtynkowej, na wysokości 120-150 cm od podłogi. Takie umiejscowienie chroni elektronikę przed zalewaniem i ułatwia serwis.

Zasilanie 230 V doprowadza się przewodem trójżyłowym (L, N, PE) z rozdzielni głównej, zabezpieczonym wyłącznikiem nadprądowym B6A oraz różnicowoprądowym 30 mA. Brak PE jest częstym błędem listwa bez uziemienia w obudowie metalowej staje się niebezpieczna przy jakimkolwiek przebiciu.

Termostaty przewodowe podłącza się do zacisków oznaczonych symbolem termostatu (zazwyczaj „T"). Każda para termostatów zajmuje dwa zaciski, a przewód sygnałowy prowadzi się w osobnej rurze ochronnej, oddalonej minimum 10 cm od przewodów zasilających 230 V wymóg normy PN-HD 60364-4-46.

Siłowniki termoelektryczne montuje się bezpośrednio na zaworach rozdzielacza. Podłączenie jest banalnie proste: dwa przewody w zaciski oznaczone symbolem siłownika. Polaryzacja nie ma tu znaczenia, bo siłownik działa na zasadzie grzania wkładu woskowego.

Logika działania wygląda następująco: termostat mierzy temperaturę, porównuje z nastawą i wysyła sygnał do listwy. Listwa zamyka obwód elektryczny siłownika, wosk wewnątrz siłownika rozszerza się i przesuwa trzpień zaworu. Pętla otwiera się, woda wpływa i oddaje ciepło przez wylewkę.

Ostatnim etapem jest podłączenie pompy obiegowej i kotła przez styki bezpotencjałowe listwy. Gdy choćby jeden obwód woła o ciepło, listwa uruchamia pompę i daje sygnał kotłowi do podgrzania wody. To eliminuje pracę pompy na sucho, gdy wszystkie pętle są zamknięte.

Uwaga: nigdy nie podłączaj siłowników 24 V do listwy 230 V i odwrotnie. Spalony wkład termoelektryczny to nie tylko koszt nowego elementu, ale też ryzyko pożaru w skrzynce rozdzielacza.

Najczęstsze błędy przy wyborze i podłączeniu listwy

Najpowszechniejsza pomyłka to dobór listwy „na styk" 6 stref, gdy w projekcie jest 6 obwodów, bez żadnego zapasu. Po dwóch latach okazuje się, że garaż też chciałby mieć osobną regulację, a wtedy trzeba wymieniać cały moduł zamiast dopiąć jedną kostkę.

Drugi klasyk to mieszanie napięć. Instalator kupuje tanią listwę 230 V, ale w łazience montuje siłownik 24 V z poprzedniej realizacji. Po tygodniu siłownik przestaje reagować, bo jego wkład nie osiąga temperatury topnienia wosku przy zbyt niskim napięciu.

Trzeci błąd to brak modułu rozszerzającego przy planowanej rozbudowie. Listwa centralna KL08RF bez KL04RF24V nie obsłuży więcej niż 8 stref. Dokumentacja Salusa jasno mówi, że moduły dodatkowe komunikują się tylko z listwami głównymi, nie z kolejnymi modułami łańcuch nie zadziała.

Czwarta pułapka to ignorowanie styków pompy i kotła. Użytkownik podłącza siłowniki, pomija zaciski NO/COM i zostawia pompę pracującą 24/7. Po sezonie grzewczym pompa jest zdatna do wymiany, a rachunek za prąd wzrasta o kilkadziesiąt złotych miesięcznie.

Piąty błąd to brak kompatybilności z termostatami innego producenta. Protokół ZigBee w Salusie i Auratonie bywa wzajemnie niezamienny, choć nosi tę samą nazwę. Przed zakupem listwy bezprzewodowej do podłogówki warto sprawdzić certyfikat zgodności na stronie producenta termostatu.

Szósty problem to montaż listwy w łazience bez klasy ochrony IP. Para wodna skrapla się na płytce drukowanej, powoduje korozję i zwarcia. Rozwiązanie to skrzynka natynkowa z uszczelką lub przeniesienie listwy do kotłowni.

Siódmy błąd, subtelny, ale kosztowny brak filtracji EMI na zasilaniu. Długie przewody siłowników działają jak anteny, a impulsowe sterowanie fazowe generuje zakłócenia, które potrafią zawieszać termostaty. Rozwiądziedza się to ferrytowym rdzeniem na przewodzie zasilającym lub listwą z wbudowanym filtrem.

FAQ trzy pytania, które padają najczęściej

Czy listwa do podłogówki musi być tego samego producenta co termostaty? W większości przypadków tak, bo protokoły komunikacji są zamknięte. Wyjątkiem są systemy otwarte oparte na ZigBee 3.0 tam certyfikowane urządzenia różnych marek współpracują ze sobą, ale wymagają bramki zgodnej z profilem.

Ile stref potrzebuję w domu 120 m²? Zależy od projektu ogrzewania, ale typowo 6-8 obwodów. Salus KL06 lub Tech L-5S w wersji 6-strefnej pokryją większość realizacji. Jeśli planujesz poddasze z osobnymi pokojami, lepiej od razu wziąć 8-strefną.

Czy mogę sam podłączyć listwę, czy potrzebuję elektryka? Przy 24 V i zachowaniu podstawowych zasad tak, to praca dla majsterkowicza z podstawową wiedzą o instalacjach niskonapięciowych. Przy 230 V zdecydowanie wezwij uprawnionego elektryka, bo listwa jest trwale podłączona do sieci domowej.

Skok jakościowy, który zaczyna się od wyboru listwy

Dobrze dobrana listwa rozdzielacza podłogówki obniża temperaturę zasilania o 3-4°C przy zachowaniu komfortu, co w skali sezonu daje 15-20% oszczędności energii. Według badań Politechniki Warszawskiej z 2022 r. próg 19°C zamiast 22°C nie jest odczuwalny przy ciepłej podłodze, a zużycie gazu spada wyraźnie.

Przed zakupem warto naszkicować rozmieszczenie pętli, policzyć obwody i dobrać napięcie do warunków montażu. Następnie porównać trzy modele z tabeli pod kątem kompatybilności z posiadanymi termostatami i dopiero wtedy zamawiać. Świadomy wybór eliminuje 90% problemów, które później kosztują czas i nerwy.

Wskazówka praktyczna: kup listwę z 20% zapasem stref i zostaw sobie opcję rozbudowy modułem dodatkowym. Kosztuje kilkanaście złotych więcej, ale ratuje przed wymianą całego sterownika za dwa lata.

Źródła danych i norm

Informacje techniczne oparte na dokumentacji producentów Salus Controls, Auraton, Afriso oraz Tech Controllers. Parametry kompatybilności ZigBee zgodne ze specyfikacją Connectivity Standards Alliance. Wymogi bezpieczeństwa instalacji zgodne z normą PN-HD 60364-7-701 (pomieszczenia z wanną lub prysznicem) oraz PN-HD 60364-4-46 (odległości przewodów sygnałowych od zasilających). Dane o oszczędności energii przy obniżonej temperaturze powietrza pochodzą z opracowania „Efektywność ogrzewania podłogowego w budynkach mieszkalnych" opublikowanego przez Politechnikę Warszawską w 2022 r.
