Wymiary paneli fotowoltaicznych – ile miejsca naprawdę potrzebujesz?

Wymiary paneli fotowoltaicznych to pierwsza rzecz, jaką sprawdzasz, gdy dach wydaje się za ciasny, a nośność więźby budzi wątpliwości. Ten tekst idzie głębiej niż suche parametry z katalogu: pokazuje, jak realnie policzyć moc na metrze kwadratowym, kiedy masa instalacji przekroczy wytrzymałość konstrukcji i co zrobić, gdy połacie zwyczajnie brakuje miejsca.

• Wymiary paneli fotowoltaicznych i ich masa co kryje się w liczbach?
• Waga paneli fotowoltaicznych na m² dachu co wytrzyma Twoja konstrukcja?
• Ile paneli fotowoltaicznych zmieści się na dachu 100 m²?
• Za mały dach? Alternatywy montażu instalacji fotowoltaicznej
• Wymiary paneli fotowoltaicznych 500 W i 450 W co wybrać?
• Jak zmierzyć dach pod instalację fotowoltaiczną?
• Ciężar instalacji fotowoltaicznej na dach jak nie przeciążyć konstrukcji?
• Kiedy warto wybrać panele o większych wymiarach?
• Transport paneli fotowoltaicznych dlaczego wymiary to też logistyka?
• Najnowsze trendy 2026 co zmienia się w wymiarach paneli?
• Kalkulator mocy ile kWp zmieści się na Twoim dachu?
• Najczęstsze pytania inwestorów

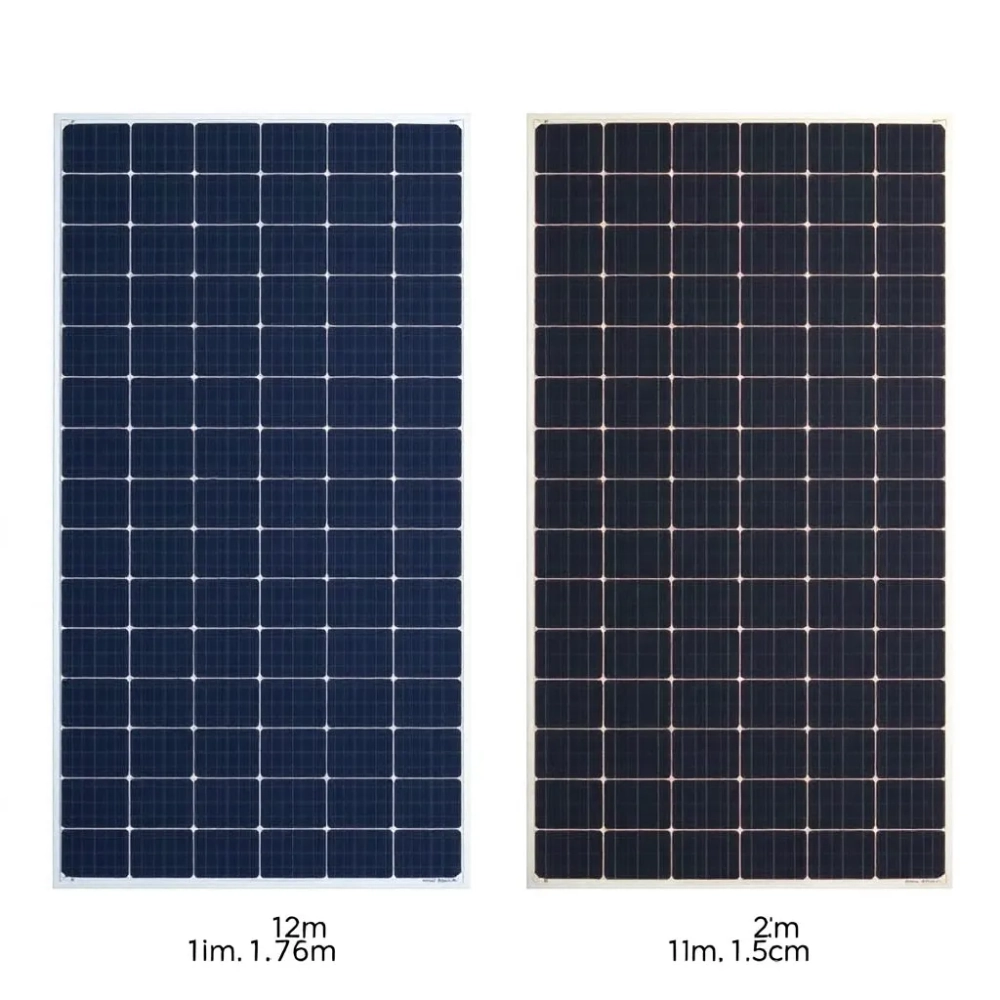

Wymiary paneli fotowoltaicznych i ich masa co kryje się w liczbach?

Standardowy moduł monokrystaliczny mieści się w przedziale 1,7-2,6 m² przy masie 20-34 kg. Różnica wynika z dwóch decyzji producenta: rozmiaru ogniwa (158,75 / 166 / 182 / 210 / 218 mm) oraz ich liczby w module (108, 120, 132, 144 lub 156 połówek).

Technologia half-cut, czyli cięcie ogniw na pół, stała się rynkowym standardem, ponieważ zmniejsza rezystancję wewnętrzną i ogranicza straty mocy przy częściowym zacienieniu. Dzięki temu ogniwo 182 mm w układzie 120 połówek daje moduł o wymiarach około 1722 × 1134 × 30 mm i masie blisko 21 kg.

Większe ogniwo generuje wyższy prąd, natomiast większa ich liczba podnosi napięcie robocze. Oba parametry wpływają na dobór falownika inwerter stringowy wymaga określonego zakresu napięcia MPP, dlatego moduł 144-half pracuje z zupełnie innym optymalizatorem niż klasyczny 60-cell.

Rama modułu ma zwykle 30 mm wysokości w tańszych seriach i 35 mm w wersjach wzmocnionych. Grubsza rama lepiej znosi obciążenia śniegiem i parcie wiatru, ale podnosi masę o około 1-1,5 kg na panel. W strefach wiatrowych II i III warto wybierać wariant 35 mm, nawet kosztem nieco wyższej ceny.

TOPCon, HJT czy PERC jak technologia zmienia rozmiar?

Sprawność modułu przekłada się bezpośrednio na jego powierzchnię przy tej samej mocy. Ogniwo TOPCon osiąga 22% sprawności, HJT przekracza 23%, a starsze PERC zatrzymało się na 20,7%. Różnica 1,3 punktu procentowego oznacza, że instalacja 6 kWp z paneli TOPCon zajmie około 27 m², a z PERC blisko 29 m².

Technologia ogniwa wpływa też na masę, ponieważ moduły szkło-szkło z folią EVA zamiast tańszego TPT są cięższe o około 25%. Pięciokilowatowa instalacja na dachu z paneli szkło-szkło waży blisko 320 kg, natomiast identyczna moc na panelach szkło-folia tylko 260 kg. Ta różnica bywa decydująca przy starszych więźbach drewnianych.

Waga paneli fotowoltaicznych na m² dachu co wytrzyma Twoja konstrukcja?

Instalacja fotowoltaiczna obciąża dach nie tylko masą samych modułów, ale też konstrukcji montażowej, okablowania i ewentualnych balastów. Łączne obciążenie waha się od 15 do 60 kg/m², a w skrajnych przypadkach balastowania dachu płaskiego sięga 80-120 kg/m².

Strop żelbetowy w budynku wznoszonym współcześnie przenosi bez problemu 100+ kg/m² obciążenia użytkowego, więc klasyczny montał na dachu skośnym mieści się w zapasie konstrukcyjnym. Drewniana więźba sprzed 1980 roku wymaga indywidualnej ekspertyzy, ponieważ projektanci zakładali wtedy mniejsze obciążenia stałe.

Uwaga: moduły szkło-szkło dodają około 25% masy w porównaniu ze szkło-folia. Instalacja 10 kWp na panelach glass-glass waży blisko 670 kg, co na słabszej więźbie może wymagać wzmocnienia krokwi lub zmiany technologii.

Norma PN-EN 1991-1-3 określa obciążenie śniegiem w zależności od strefy klimatycznej, a PN-EN 1991-1-4 definiuje parcie wiatru. Oba dokumenty mają zastosowanie do projektowania konstrukcji wsporczych paneli, ponieważ traktują instalację jako element budynku narażony na te same siły co pokrycie dachowe.

Dach skośny a płaski różne obciążenia, różne wymiary

Na dachu skośnym panele mocuje się bezpośrednio do krokwi lub łat, więc masa rozkłada się punktowo. Standardowy dom 4-osobowy z instalacją 6-10 kWp generuje obciążenie 130-220 kg/m² punktowo na krokwi, co mieści się w normach dla większości konstrukcji.

Dach płaski wymaga systemu balastowego lub inwazyjnego mocowania do stropu. Balast betonowy pod każdy panel potrafi ważyć 40-80 kg, a rozstaw wsporników E-W pozwala zmieścić na 100 m² nawet 20 kWp niemal dwukrotnie więcej niż przy ustawieniu południowym.

Ustawienie E-W daje nie tylko większą moc, ale też lepsze uzyski poranne i wieczorne, ponieważ panele pracują w dwóch szczytach zamiast jednego ostrego piku. To przekłada się na wyższe wykorzystanie energii w godzinach, gdy domownicy faktycznie zużywają prąd.

Ile paneli fotowoltaicznych zmieści się na dachu 100 m²?

Na dachu o powierzchni 100 m² i nachyleniu 30-40° zmieści się orientacyjnie 20-25 paneli o mocy 450 W. Przy sprawności 21% daje to instalację 9-11 kWp, wystarczającą dla gospodarstwa domowego 4-osobowego z rocznym zużyciem 4500 kWh.

Moduł 450 W ma wymiary około 1722 × 1134 mm, a po dodaniu odstępów montażowych (zwykle 20-30 mm) na każdy panel przypada powierzchnia bliska 2 m². Na dachu 100 m² realnie wypełnionych zostaje 60-70 m², bo trzeba odjąć strefy przy kalenicy, okapach i kominach.

Kiedy zwiększyć moc?

Pompa ciepła podnosi roczne zużycie energii o 2000-4000 kWh, a samochód elektryczny ładujący się w domu dokłada kolejne 2500-3500 kWh. W takim scenariuszu standardowa instalacja 6 kWp przestaje wystarczać już po roku eksploatacji, a rachunki za prąd z sieci rosną zamiast maleć.

Warto wtedy rozważyć 10 kWp z paneli TOPCon, które zajmują mniej miejsca niż starsze PERC. Różnica w powierzchni wynosi około 4 m² na każde 5 kWp, a w ciężarze kilkanaście kilogramów. Na dachu 100 m² taka inwestycja wciąż mieści się bez problemu.

Temperatura a wydajność dlaczego wymiary to nie wszystko?

Moduły fotowoltaiczne tracą 0,3-0,4% mocy na każdy stopień Celsjusza powyżej 25°C. Latem, przy temperaturze ogniwa 65°C, realna sprawność spada o blisko 15-16% względem warunków laboratoryjnych STC. To dlatego panele o wyższej sprawności nominalnej dają lepsze uzyski w sierpniu, kiedy dach rozgrzewa się do ponad 60°C.

Wentylacja modułu wpływa na temperaturę pracy, a więc i na produkcję energii. Moduł zamontowany 10 cm nad pokryciem dachowym chłodzi się skuteczniej niż ten wbudowany w dachówkę fotowoltaiczną, bo przepływ powietrza odprowadza ciepło. Różnica w temperaturze ogniwa sięga 8-12°C, co przekłada się na 3-5% dodatkowej produkcji rocznej.

Checklista przed zakupem

• Pomiar dachu zmierz realną powierzchnię połaci po odjęciu stref bezpieczeństwa (50 cm od kalenicy i okapu).
• Nośność konstrukcji sprawdź typ stropu i wiek budynku; dla więźby drewnianej sprzed 1990 zamów ekspertyzę.
• Zacienienie zidentyfikuj kominy, lukarny i drzewa; jeden cień na module obniża wydajność całego stringu.
• Kąt nachylenia optymalnie 30-40°; płaskie dachy wymagają konstrukcji wsporczej.
• Odległość transportowa panele szersze niż 1,5 m wymagają specjalnego transportu i wniesienia na miejsce montażu.

Za mały dach? Alternatywy montażu instalacji fotowoltaicznej

Dach o powierzchni 40 m² przyjmuje instalację 3-4 kWp, co w rozliczeniu net-billingowym obniża rachunki nawet o 60%. Każdy kilowat zainstalowanej mocy pracuje na obniżenie kosztów energii, niezależnie od tego, czy inwestycja zwraca się w cztery czy osiem lat.

System net-billing rozlicza nadwyżki po cenie giełdowej, więc każda wyprodukowana kilowatogodzina ma wartość. Mniejsza instalacja pracuje intensywniej niż większa, bo produkuje proporcjonalnie więcej energii na każdy zainstalowany wat. To matematyczna oczywistość, która często umyka przy planowaniu.

Montaż na gruncie

Instalacja naziemna wymaga działki o powierzchni 1,5-2 razy większej niż dach, ponieważ trzeba uwzględnić odstępy między rzędami paneli zapobiegające wzajemnemu zacienieniu. Za to daje pełną kontrolę nad kątem nachylenia i orientacją, a konserwacja modułów jest znacznie prostsza niż na dachu.

Carport i konstrukcje przybudowane

Carport fotowoltaiczny łączy funkcję zadaszenia z wytwarzaniem energii. Konstrukcja opiera się na słupach wbetonowanych w grunt, więc nie obciąża budynku. Standardowy carport na dwa auta pokrywa 30-40 m² i mieści instalację 6-8 kWp.

Balkon i mikroinstalacje

Mikroinstalacja balkonowa o mocy 800 W (2-4 panele) nie wymaga pozwolenia ani zgłoszenia, a wytwarza 700-900 kWh rocznie. To rozwiązanie dla mieszkań w bloku, gdzie klasyczny montaż na dachu nie wchodzi w grę. Minus: znikomy udział w bilansie energetycznym gospodarstwa.

Dachówka fotowoltaiczna

Dachówka fotowoltaiczna zastępuje tradycyjne pokrycie, więc nie wymaga dodatkowej powierzchni. Moduły mają mniejszą sprawność niż klasyczne panele (zwykle 17-19%), ale za to lepiej komponują się z architekturą budynku. Sprawdza się przy nowym budynku lub generalnym remoncie dachu.

Panele bifacjal

Moduły bifacjalne pochłaniają światło obu stronami ogniwa, co pozwala uzyskać 5-15% dodatkowej energii przy montażu na białym dachu lub śniegu. Na dachu skośnym z ciemnym pokryciem zysk spada do 2-4%, ale wciąż poprawia bilans inwestycji.

Wymiary paneli fotowoltaicznych 500 W i 450 W co wybrać?

Moduł 500 W ma zwykle wymiary 2094 × 1038 × 35 mm i masę 26-28 kg. To większy format oparty na ogniwach 182 mm w układzie 132 lub 144 połówek. Sprawność sięga 21,5-22%, a na dachu 100 m² mieści się około 20 sztuk.

Moduł 450 W w układzie 120 połówek mierzy 1903 × 1134 × 30 mm i waży 23-24 kg. Sprawność oscyluje wokół 20,7-21,2%, a na tej samej powierzchni dachu zmieści się 22-24 sztuki. Różnica w mocy całkowitej wynika z gęstości upakowania ogniw.

Większe panele oznaczają wyższe napięcie robocze, co pozwala zmniejszyć prąd w stringu i ograniczyć straty na okablowaniu. Jednocześnie szerszy moduł utrudnia transport i montaż pojedynczy panel 500 W wymaga wniesienia w dwóch osobach, a wąskie klatki schodowe blokują dostęp na poddasze.

Kiedy NIE wybierać paneli 500 W?

Przy dachu o skomplikowanej geometrii, wielu lukarnach i kominach mniejsze moduły 450 W dają lepsze dopasowanie do kształtu połaci. Strata powierzchni przy cięciu paneli na mniejsze fragmenty mniej boli, gdy moduł jest bardziej poręczny.

Jak zmierzyć dach pod instalację fotowoltaiczną?

Pomiar zaczyna się od zrzutu ekranu w narzędziu Geoportal lub Google Earth, który daje przybliżoną powierzchnię połaci. Dokładniejsze dane uzyskasz, wchodząc na dach z miarką i mierząc długość krokwi oraz szerokość pasa między skrajnymi krokwiami w trzech miejscach.

Pomocne okazuje się też sprawdzenie kąta nachylenia za pomocą pochyłomierza lub aplikacji w telefonie. Nachylenie 30-40° to optimum dla Polski środkowej; dach płaski (5-10°) wymaga konstrukcji wsporczej, a stromy (50°+) zwiększa uzyski letnie kosztem zimowych.

Najczęstsze błędy pomiarowe

Pomijanie strefy przy kalenicy (zwykle 50 cm) i okapu (30 cm) zawyża realną powierzchnię użytkową. Te marginesy są wymagane przez większość producentów systemów montażowych, bo zapewniają wentylację i dostęp serwisowy. Różnica sięga 10-15% powierzchni.

Zacienienie od drzew i budynków sąsiednich bywa niedoszacowane, szczególnie zimą, gdy słońce operuje nisko. Jedna gałąź lipy w odległości 8 metrów potrafi zacienić dolne 30% paneli w godzinach porannych i popołudniowych. Warto wykonać pomiary w różnych porach roku.

Ciężar instalacji fotowoltaicznej na dach jak nie przeciążyć konstrukcji?

Obciążenie punktowe na krokwi zależy od rozstawu wsporników i ciężaru panelu. Standardowy moduł 450 W na dwóch hakach dachowych generuje siłę 60-80 kg na krokiew, a przy rozstawie co 120 cm daje to obciążenie ciągłe rzędu 50-65 kg/m² rzutu dachu.

Drewniana krokiew o przekroju 8 × 16 cm z drewna klasy C24 przenosi bez problemu takie obciążenie w strefie śniegowej II i wiatrowej I. W strefie III wiatrowej (pobrzeże Bałtyku) warto rozważyć dodatkowe mocowanie lub mniejszy rozstaw haków, bo parcie wiatru potrafi wielokrotnie przewyższyć masę samego panelu.

Kiedy warto wybrać panele o większych wymiarach?

Większe moduły 500 W opłacają się przy dużych, prostych połaciach bez przeszkód, gdzie każdy metr kwadratowy dachu pracuje na pełnej mocy. Na dachu 150 m² różnica 4 sztuki paneli (450 vs 500 W) przekłada się na 2 kWp dodatkowej mocy bez zwiększania powierzchni.

Mniejsze moduły 450 W wygrywają przy skomplikowanej geometrii, gdy trzeba wypełnić trójkątne lub trapezowe fragmenty połaci. Łatwiej też znaleźć optymalizator mocy pasujący do niższego napięcia MPP, a to przekłada się na niższy koszt instalacji.

Transport paneli fotowoltaicznych dlaczego wymiary to też logistyka?

Panel szerszy niż 1,5 m wymaga transportu na krawędzi stojącej lub w specjalnej ramie. Standardowa naczepa ciężarówki mieści 26-30 paneli w jednej warstwie, a przy wysyłce paletowej nawet 36 sztuk zależnie od producenta.

Wąskie klatki schodowe i niskie wejścia na poddasze potrafią zablokować dostarczenie modułu na miejsce montażu. W budynkach z wejściem poniżej 1,6 m szerokości warto wcześniej sprawdzić, czy panel zmieści się w przejściu, albo zdecydować się na mniejszy format.

Rada praktyka: przy zamawianiu paneli z dostawą na budowę ustal z wykonawcą, czy wniesienie obejmuje przeniesienie przez strefę bez windy towarowej. Czasem konieczny jest dźwig, co podnosi koszt instalacji o 500-1500 zł.

Najnowsze trendy 2026 co zmienia się w wymiarach paneli?

Producenci wprowadzają ogniwa 218 mm w układzie 156 połówek, co daje moduły o mocy 650-720 W i wymiarach przekraczających 2400 × 1300 mm. Format jest adresowany do farm fotowoltaicznych, ale trafia też na dachy domów jednorodzinnych w segmentacji premium.

Technologia HJT (heterojunction) osiąga sprawność 23,2-23,8% przy temperaturowym współczynniku mocy -0,26%/°C, lepszym niż klasyczne PERC (-0,35%/°C). To oznacza mniejszą degradację wydajności latem i wyższą produkcję roczną realnie o 3-5% więcej energii z tej samej powierzchni.

Moduły N-type z selektywnym kontaktem wypierają starsze P-type, poniewaśli nie wykazują degradacji indukowanej światłem (LID). Po 25 latach eksploatacji zachowują 87-89% mocy początkowej, podczas gdy PERC spada do 82-84%. Ta różnica jest niebagatelna przy planowaniu inwestycji na ćwierć wieku.

Kalkulator mocy ile kWp zmieści się na Twoim dachu?

Wartości orientacyjne przy sprawności 20,7% (PERC) i 22% (TOPCon), nachyleniu 35° i orientacji południowej. Przy ustawieniu E-W na dachu płaskim moc na metrze kwadratowym rośnie o 20-25%.

Najczęstsze pytania inwestorów

Przy wycenie instalacji kluczowe pozostaje pytanie o realną dostępność paneli w danym formacie magazyny w Polsce rotują modułami 450 i 500 W szybciej niż większe 650 W, więc termin realizacji bywa krótszy. Drugim aspektem jest kompatybilność z falownikiem hybrydowym, jeśli planujesz magazyn energii nie każdy moduł współpracuje z każdym inwerterem bez optymalizatorów.

Klienci pytają też, czy panele o większych wymiarach są bardziej narażone na mikropęknięcia. Odpowiedź: większy format oznacza większe naprężenia termiczne, ale jakość modułu zależy od producenta, nie od rozmiaru. Certyfikowane panele z 25-letnią gwarancją producenta przechodzą testy obciążeń 5400 Pa, niezależnie od wymiarów.

Sprawdź dostępność kalkulatora PV online, który na podstawie adresu nieruchomości i powierzchni dachu oszacuje moc instalacji, liczbę paneli i przybliżony koszt. Najlepsze narzędzia uwzględniają zacienienie z budynków sąsiednich, nachylenie połaci i orientację względem stron świata dane, które decydują o produktywności instalacji w skali roku.

Aktualizacja: styczeń 2026. Dane techniczne i wartości cenowe mają charakter orientacyjny i mogą się różnić w zależności od producenta oraz regionu Polski. Przed podjęciem decyzji inwestycyjnej zalecana jest konsultacja z certyfikowanym instalatorem oraz sprawdzenie aktualnych norm budowlanych.

Źródła danych i norm: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 61215 (moduły fotowoltaiczne badania kwalifikacyjne), raporty IEA PVPS Trends in PV Applications, dane katalogowe producentów modułów TOPCon i HJT dostępne na stronach producentów, Geoportal.gov.pl (pomiary działek), normy europejskie Eurocode 1. Informacje o net-billingu zgodne z ustawą o odnawialnych źródłach energii (Dz.U. 2023 poz. 1597 z późn. zm.).
