Systemy Montażowe Paneli Fotowoltaicznych: Poradnik 2025

Kiedy zastanawiamy się nad inwestycją w fotowoltaikę, pierwsza myśl biegnie ku samym panelom – lśniące tafle na dachu czy gruncie. Ale czy pomyśleliście o tym, co utrzymuje te cudeńka w miejscu, zapewniając im stabilność i optymalne nachylenie przez lata? Chodzi oczywiście o systemy montażowe paneli fotowoltaicznych. Są to nic innego jak szkielet naszej instalacji PV, zestaw niezbędnych elementów umożliwiających bezpieczne i efektywne przytwierdzenie modułów na różnego rodzaju powierzchniach. Bez solidnego systemu montażowego, nawet najlepsze panele nie spełnią swojego zadania, dlatego ich wybór jest absolutnie kluczowy!

Aby przybliżyć sobie zakres tego, czym właściwie są systemy montażowe i jakie komponenty wchodzą w ich skład, przyjrzyjmy się kilku perspektywom. Różni dostawcy prezentują odmienne podejścia do tej materii – jedni kładą nacisk na kompleksowość oferty, proponując gotowe zestawy "pod klucz", inni koncentrują się na poszczególnych elementach, dając większą elastyczność w tworzeniu własnych konfiguracji.

Patrząc na powyższe dane, staje się jasne, że rynek systemów mocowań PV jest zróżnicowany i dostosowany do specyficznych potrzeb inwestora i warunków montażowych. Niezależnie od tego, czy mowa o prostym zestawie na kilka paneli na dachu domu jednorodzinnego, czy o skomplikowanej konstrukcji na płaskim dachu hali przemysłowej, klucz tkwi w wyborze odpowiednich, certyfikowanych komponentów, które zagwarantują bezpieczeństwo i długowieczność całej instalacji.

Montaż paneli fotowoltaicznych na dachach pochyłych

Montaż paneli fotowoltaicznych na dachach pochyłych to bez wątpienia najpopularniejsze rozwiązanie w przypadku domów jednorodzinnych i innych budynków mieszkalnych. Czemu? Bo to po prostu najbardziej naturalne miejsce do zbierania energii słonecznej, skierowane często na południe, pod optymalnym kątem. Wybór odpowiedniego systemu montażowego na tego typu dach to kwestia równie kluczowa jak wybór samych paneli.

Mamy do czynienia z różnymi rodzajami pokryć dachowych, a każdy z nich wymaga nieco innego podejścia i specyficznych elementów montażowych. Inaczej montuje się panele na dachu krytym tradycyjną dachówką ceramiczną, inaczej na blasze trapezowej czy rąbku stojącym. Nie ma tu miejsca na "może się uda", każdy błąd może skutkować przeciekami czy uszkodzeniem dachu.

W przypadku dachówki, czy to ceramicznej czy betonowej, najczęściej stosuje się specjalne haki dachowe, które podkłada się pod dachówki, mocując je do krokwi lub łat. Haki te muszą być odpowiednio wyprofilowane, aby nie uszkodzić dachówek i zapewnić stabilne połączenie. Ważne jest, aby były wykonane z wysokiej jakości materiałów, najlepiej stali nierdzewnej, odpornej na korozję i warunki atmosferyczne.

Na blasze trapezowej montaż odbywa się zazwyczaj za pomocą specjalnych śrub lub blachowkrętów z gumową uszczelką EPDM. Przykręca się je bezpośrednio do górnej fali blachy. Tutaj niezwykle istotne jest precyzyjne uszczelnienie każdego punktu mocowania, aby uniknąć przecieków. Co do rąbka stojącego, wykorzystuje się specjalne klemy, które chwytają za rąbek, nie naruszając jego struktury. To eleganckie i bezpieczne rozwiązanie, które nie wymaga ingerencji w poszycie dachu.

Po zamocowaniu haków, śrub czy klem, przechodzi się do montażu poziomych lub pionowych szyn montażowych. To na nich będą spoczywać panele. Szyny te najczęściej wykonane są z aluminium i pełnią rolę konstrukcyjnego kręgosłupa instalacji. Ich rozmieszczenie musi być precyzyjnie obliczone, aby zapewnić odpowiednie podparcie dla każdego modułu i równomierne rozłożenie ciężaru.

Panele mocuje się do szyn za pomocą specjalnych klem – klem środkowych i końcowych. Klemy środkowe mocują panele pomiędzy sobą, natomiast klemy końcowe zabezpieczają skrajne moduły. Zazwyczaj są to aluminiowe elementy z śrubami imbusowymi, które zapewniają pewny chwyt i docisk panelu do szyny.

Cały proces montażu na dachu pochyłym wymaga doświadczenia i wiedzy. To nie jest "przykręć i zapomnij". Trzeba brać pod uwagę obciążenia wiatrowe i śniegowe, a także ewentualne rozszerzalność termiczną materiałów. Dobrze zaprojektowany i wykonany system montażowy gwarantuje, że instalacja będzie służyć bezawaryjnie przez długie lata, niezależnie od warunków pogodowych.

Przykładowy koszt standardowego systemu montażu na dach pochyły (dachówka ceramiczna) dla 4 paneli o mocy ok. 450 W każdy, czyli łącznej mocy instalacji ok. 1.8 kW, może wynosić od 800 do 1200 zł netto, w zależności od jakości materiałów i producenta. Oczywiście to tylko szacunek, finalna cena zależy od specyfiki dachu i wymagań klienta.

Pamiętajmy, że tanio nie zawsze znaczy dobrze. Inwestycja w wysokiej jakości elementy składowe systemów montażowych PV to inwestycja w bezpieczeństwo i trwałość całej instalacji. Lepiej wydać nieco więcej na solidne haki i szyny, niż za kilka lat martwić się o potencjalne uszkodzenia dachu czy zerwanie paneli podczas wichury. Jak to mówią, "diabeł tkwi w szczegółach", a w przypadku fotowoltaiki te "szczegóły" mają wagę złota.

Montaż paneli fotowoltaicznych na dachach płaskich

Dachy płaskie, często spotykane na budynkach przemysłowych, magazynach czy obiektach użyteczności publicznej, stanowią zupełnie inne wyzwanie niż dachy pochyłe w kontekście montażu fotowoltaiki. Tutaj nie możemy po prostu przykręcić konstrukcji do krokwi, bo... ich po prostu nie ma. Wymaga to zastosowania specyficznych rozwiązań, najczęściej konstrukcji balastowych lub systemów inwazyjnych z penetracją dachu.

Najbardziej popularne i w wielu przypadkach preferowane są systemy montażowe balastowe. Polegają one na ustawieniu paneli na specjalnych konstrukcjach, które obciąża się balastem, np. w postaci bloczków betonowych, żwiru lub specjalnych mat dociążających. Waga balastu jest precyzyjnie obliczana w zależności od strefy wiatrowej, wysokości budynku i rodzaju konstrukcji, aby zapewnić stabilność nawet przy silnych porywach wiatru.

Konstrukcje balastowe mogą być wykonane w różnych konfiguracjach, np. jako trójkątne stelaże, które podnoszą panele pod optymalnym kątem nachylenia (najczęściej około 10-15 stopni w Polsce), lub jako bardziej złożone systemy orientujące panele w dwóch kierunkach (wschód-zachód). Ta druga opcja pozwala na bardziej równomierne pozyskiwanie energii w ciągu dnia i często umożliwia umieszczenie większej liczby paneli na ograniczonej powierzchni dachu.

Zaletą systemów montażu balastowych jest ich nieinwazyjność – nie ma potrzeby wiercenia w poszyciu dachu, co eliminuje ryzyko przecieków i nie narusza jego struktury. To szczególnie ważne w przypadku dachów krytych membranami EPDM czy papą termozgrzewalną.

Alternatywą dla systemów balastowych są systemy montażowe inwazyjne. Polegają one na przykręceniu konstrukcji montażowej bezpośrednio do konstrukcji nośnej dachu (np. do stropu lub dźwigarów). Wymaga to wykonania otworów w poszyciu dachu, które muszą być następnie starannie uszczelnione. Choć jest to rozwiązanie wymagające większej precyzji i potencjalnie bardziej ryzykowne pod kątem szczelności, w niektórych przypadkach, np. przy bardzo wysokich budynkach lub wyjątkowo dużych obciążeniach wiatrowych, może być konieczne.

Konstrukcje na dachach płaskich najczęściej wykonane są z aluminium lub stali ocynkowanej. Aluminium jest lżejsze i odporne na korozję, ale droższe. Stal ocynkowana jest tańsza, ale cięższa i wymaga odpowiedniego zabezpieczenia przed korozją. Wybór materiału zależy od specyfiki projektu i budżetu.

Koszt kompletnych rozwiązań dla dachów płaskich jest zazwyczaj wyższy niż dla dachów pochyłych, co wynika ze stopnia skomplikowania konstrukcji i ilości materiału potrzebnego do zapewnienia odpowiedniej stabilności. Dla standardowej instalacji o mocy 10 kW na dachu płaskim, koszt samego systemu montażowego może wynosić od 5000 do 8000 zł netto lub więcej, w zależności od typu konstrukcji (balastowa vs inwazyjna) i użytych materiałów.

Przy projektowaniu systemów montażowych na dachach płaskich kluczowe jest uwzględnienie nośności dachu. Panele wraz z konstrukcją i balastem stanowią znaczne obciążenie, które musi być bezpiecznie przeniesione przez konstrukcję budynku. Konieczna jest zatem konsultacja z projektantem konstrukcyjnym. Innym ważnym aspektem jest odpowiednia wentylacja pod panelami, która zapobiega przegrzewaniu się modułów i wpływa na ich wydajność.

Warto również pamiętać o odstępach między rzędami paneli, aby uniknąć zacienienia przez sąsiednie rzędy, szczególnie w miesiącach zimowych, gdy słońce jest nisko. Projektowanie systemów montażowych na dachach płaskich to sztuka kompromisu między optymalizacją produkcji energii, wykorzystaniem dostępnej powierzchni i bezpieczeństwem konstrukcji.

Dlatego też, "robota na dachu płaskim" to nie bułka z masłem. Wymaga precyzyjnych pomiarów, starannych obliczeń i wykorzystania wysokiej jakości elementów składowych systemów montażowych PV, które zapewnią stabilność i trwałość instalacji na dziesiątki lat. To przecież inwestycja, która ma służyć nam długo i bezproblemowo, a nie przysparzać siwych włosów i dodatkowych kosztów.

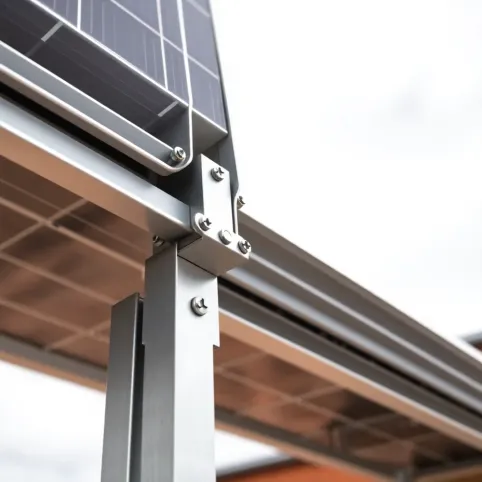

Montaż paneli fotowoltaicznych na konstrukcjach wolnostojących

Montaż paneli fotowoltaicznych na konstrukcjach wolnostojących to alternatywa dla montażu na dachach, która zyskuje na popularności, szczególnie w przypadku większych instalacji, farm fotowoltaicznych, a także wtedy, gdy dach jest zacieniony, ma niewystarczającą nośność lub po prostu brakuje na nim miejsca. Systemy montażowe wolnostojące dają dużą swobodę w wyborze lokalizacji i orientacji paneli.

Konstrukcje wolnostojące instaluje się bezpośrednio w gruncie. Najczęściej stosuje się do tego stalowe profile wbijane w ziemię, betonowe fundamenty wylewane w gruncie lub specjalne prefabrykaty, które obciąża się balastem. Wybór rozwiązania zależy od warunków gruntowych, wielkości instalacji i lokalnych przepisów.

Stalowe profile wbijane w grunt to szybkie i stosunkowo niedrogie rozwiązanie, szczególnie popularne na farmach fotowoltaicznych. Wymaga jednak odpowiednich warunków gruntowych – ziemia nie może być zbyt grząska ani zbyt kamienista. Konstrukcje te najczęściej są wykonane ze stali ocynkowanej, co zapewnia im odporność na korozję.

Betonowe fundamenty są bardziej kosztowne i czasochłonne w wykonaniu, ale zapewniają bardzo dużą stabilność i są odpowiednie dla niemal każdego rodzaju gruntu. Umożliwiają montaż większych i cięższych konstrukcji.

Systemy z prefabrykatów lub ram obciążanych balastem są podobne do rozwiązań stosowanych na dachach płaskich, ale przeniesione na grunt. Często stosuje się je w miejscach, gdzie nie jest możliwa głęboka ingerencja w grunt, np. na terenach poprzemysłowych lub przy cmentarzach.

Na konstrukcjach wolnostojących panele montuje się zazwyczaj w rzędach, z odpowiednim odstępem między rzędami, aby uniknąć wzajemnego zacienienia. Możliwe jest ustawienie paneli pod optymalnym kątem nachylenia do słońca (około 30-35 stopni w Polsce), co maksymalizuje produkcję energii.

W przypadku większych instalacji gruntowych, gdzie panele są rozmieszczone na dużej powierzchni, ważne jest zapewnienie odpowiedniego dostępu dla prac konserwacyjnych oraz uwzględnienie kwestii bezpieczeństwa i monitoringu.

Konstrukcje wolnostojące są narażone na znacznie większe obciążenia wiatrowe niż instalacje dachowe, ponieważ nie są osłonięte przez budynek. Dlatego ich projektowanie i wykonanie wymaga szczególnie precyzyjnych obliczeń statycznych. Należy uwzględnić nie tylko siłę wiatru, ale także potencjalne obciążenie śniegiem.

Koszt systemów montażowych wolnostojących jest zmienny i zależy od wielkości instalacji, typu konstrukcji, warunków gruntowych i ceny stali czy betonu. Dla mniejszej instalacji na kilka paneli, koszt konstrukcji może wynosić od kilkuset do kilku tysięcy złotych netto. Dla farm fotowoltaicznych są to kwoty znacznie wyższe, idące w dziesiątki czy setki tysięcy złotych, w zależności od skali projektu.

Montaż na konstrukcjach wolnostojących daje również możliwość zastosowania systemów śledzących słońce (trackery), które podążają za ruchem słońca po nieboskłonie. Choć są one droższe i bardziej skomplikowane, potrafią zwiększyć uzysk energii nawet o 20-30% w porównaniu do instalacji stacjonarnych. To jednak rozwiązanie dedykowane raczej większym, komercyjnym projektom.

Decydując się na montaż na konstrukcjach wolnostojących, pamiętajmy o konieczności uzyskania odpowiednich pozwoleń budowlanych i uzgodnień z lokalnymi urzędami. "Bo co, do ziemi wbite, to moje" niekoniecznie zadziała. Projekt musi być zgodny z miejscowym planem zagospodarowania przestrzennego i przepisami budowlanymi. To przecież poważna inwestycja, która wymaga solidnych fundamentów – nie tylko w przenośni.

Elementy składowe systemów montażowych PV

Każdy złożony mechanizm składa się z mniejszych części, które muszą ze sobą idealnie współgrać, aby całość działała poprawnie. Podobnie jest z systemami montażowymi paneli fotowoltaicznych. Nawet najlepiej zaprojektowana konstrukcja nie spełni swojego zadania, jeśli poszczególne jej elementy składowe systemów montażowych PV będą słabej jakości lub źle dobrane. To trochę jak budowanie domu – można mieć genialny projekt, ale jeśli cegły są krzywe, a cement słaby, budowla prędzej czy później się posypie.

Co zatem kryje się pod pojęciem komponentów montażowych? Lista jest długa i obejmuje szereg specjalistycznych elementów, bez których ani rusz. Podstawą są oczywiście profile lub szyny montażowe, zazwyczaj wykonane z aluminium. To na nich spoczywają panele i to one przenoszą obciążenia na elementy kotwiące w dachu lub gruncie. Ich przekrój i grubość mają kluczowe znaczenie dla wytrzymałości całego systemu.

Kolejnym niezbędnym elementem są wszelkiego rodzaju łączniki i adaptery, umożliwiające połączenie szyn z elementami kotwiącymi. W przypadku dachów pochyłych będą to haki dachowe (do dachówki, blachy, rąbka), a na dachach płaskich – profile pod konstrukcje balastowe lub kotwy chemiczne czy mechaniczne do inwazyjnego mocowania. Muszą one być nie tylko wytrzymałe, ale także odpowiednio zabezpieczone przed korozją, skoro pracują w trudnych warunkach atmosferycznych.

Same panele do szyn mocuje się za pomocą specjalnych klem. Rozróżniamy klemy środkowe, które mocują panele pomiędzy sobą w rzędzie, oraz klemy końcowe, które zamykają rząd i zabezpieczają skrajne panele. Klemy najczęściej wykonane są z aluminium i posiadają zintegrowaną podkładkę EPDM, która chroni ramę panelu przed porysowaniem i zapewnia szczelność połączenia. Ich odpowiednie dokręcenie, często za pomocą klucza dynamometrycznego, jest kluczowe dla pewności mocowania.

Do skręcania poszczególnych elementów konstrukcji używa się różnego rodzaju śrub, nakrętek i wkrętów. Niezbędne są śruby imbusowe do klem, wkręty samowiercące do blachy, wkręty do drewna do mocowania haków do krokwi, czy też śruby z nakrętkami młotkowymi do połączeń profil-profil. Bardzo ważne, aby wszystkie te elementy metalowe były wykonane ze stali nierdzewnej (np. A2 lub A4) lub były odpowiednio ocynkowane, aby nie skorodowały pod wpływem wilgoci i nie osłabiły konstrukcji.

W skład kompletnych rozwiązań wchodzą także drobne, ale niezwykle ważne elementy, takie jak np. zaślepki do szyn, które poprawiają estetykę i zabezpieczają profile przed dostawaniem się wody i zanieczyszczeń. Czasem w zestawie znajdują się również organizery kabli, które ułatwiają schludne poprowadzenie przewodów DC od paneli do falownika.

Dobór odpowiednich systemów mocowań i ich elementów składowych to nie zadanie na "chybił trafił". Wymaga dokładnej analizy miejsca montażu, warunków obciążeniowych i parametrów technicznych paneli. Różni producenci paneli mogą mieć nieco odmienne wymagania dotyczące punktów podparcia czy rodzaju klem, co musi być uwzględnione przy projektowaniu. "Panie, co pan tam panikujesz z tą certyfikacją, przecież to tylko kawałek aluminium!" – niestety, takie podejście może skończyć się katastrofą.

Dlatego też, jeśli nie masz pewności, jakie elementy będą najlepsze dla Twojej instalacji, warto skorzystać z profesjonalnego doradztwa. Doświadczeni specjaliści pomogą dobrać odpowiednie elementy składowe systemów montażowych PV , zaprojektować rozmieszczenie paneli i przygotować kompletną listę materiałów. Pamiętajmy, że nawet najlepsze panele nie będą produkować energii, jeśli nie zostaną bezpiecznie zamocowane.

Przy wyborze systemów montażowych zwróćmy uwagę na certyfikaty i atesty. Renomowani producenci badają swoje produkty pod kątem odporności na obciążenia wiatrowe i śniegowe zgodnie z obowiązującymi normami (np. Eurokody). To daje nam pewność, że system został przetestowany w warunkach zbliżonych do rzeczywistych i spełnia rygorystyczne wymogi bezpieczeństwa.

Inwestując w fotowoltaikę, inwestujemy w przyszłość i niezależność energetyczną. Warto zatem zadbać o to, aby każdy element instalacji, od paneli, przez falownik, po systemy montażowe, był najwyższej jakości. Tylko wtedy możemy liczyć na bezproblemowe i wydajne działanie systemu przez dziesiątki lat, a nasz "dachówka z fotowoltaiką" będzie powodem do dumy, a nie zmartwień.
