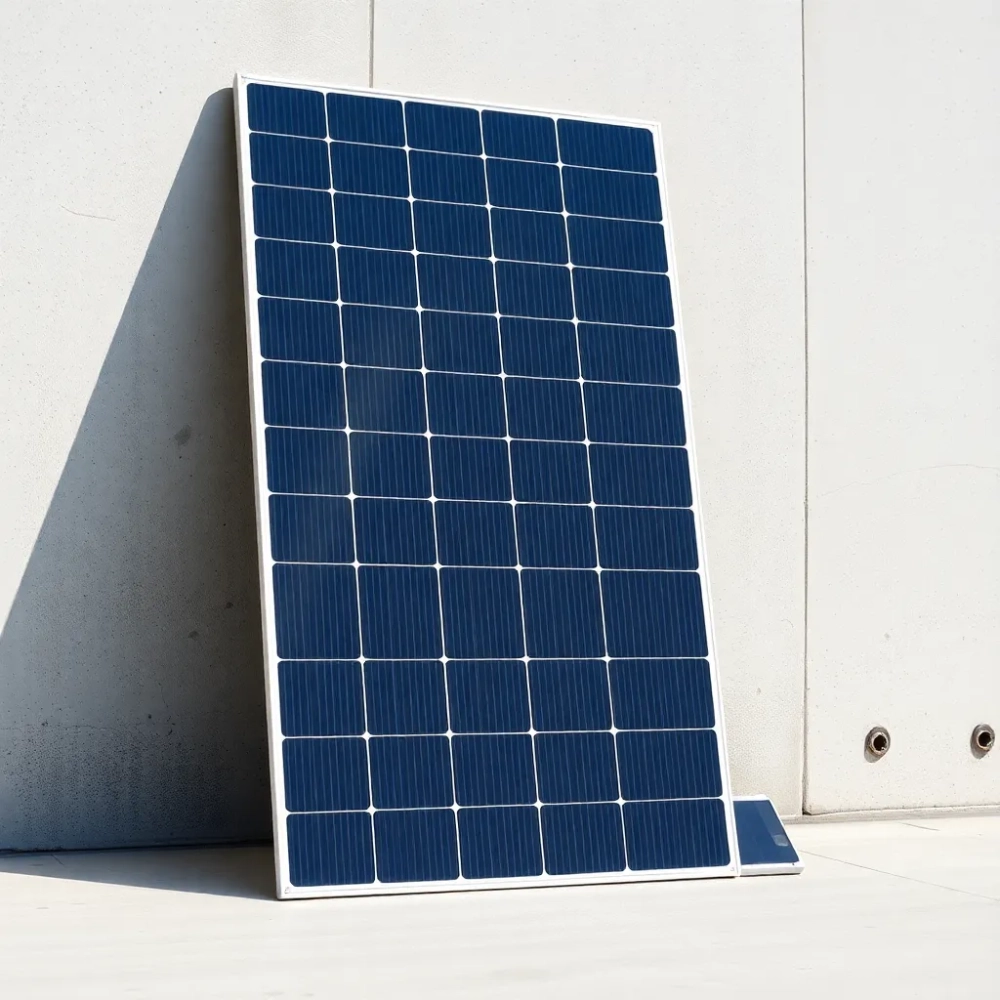

Panel fotowoltaiczny 200W wymiary kompaktowa moc słońca w jednym module
Zapytanie o wymiary panelu fotowoltaicznego 200W zwykle nie wynika z ciekawości, lecz z konkretnego problemu: trzeba sprawdzić, czy moduł zmieści się na dachu kampera, pokładzie łódki czy konstrukcji altany, a do tego policzyć, ile energii da w realnych warunkach. Standardowy panel fotowoltaiczny 200W monokrystaliczny ma dziś wymiary około 1120 × 765 × 25 mm i waży około 10,2 kg, co plasuje go w segmencie kompaktowym, ale jednocześnie bardzo wydajnym. Sprawność ogniw sięgająca 25,5% sprawia, że przy niewielkiej powierzchni uzyskuje się realne 800 Wh dziennie w polskich warunkach letnich, a cała reszta tej publikacji odpowiada na pytania, które pojawiają się tuż przed zakupem.
- Panel fotowoltaiczny 200W monokrystaliczny 12V MPPT co oznaczają wymiary i waga w praktyce
- Ile prądu daje panel 200W dziennie realna produkcja Wh w kamperze i off-grid
- Panel słoneczny 200W do kampera kompatybilność z regulatorem MPPT i akumulatorem LiFePO4
- Specyfikacja techniczna panelu fotowoltaicznego 200W
- Porównanie paneli monokrystalicznych 100W, 175W i 200W
- Najczęstsze pytania o panel fotowoltaiczny 200W
- 5 rzeczy do sprawdzenia przed montażem panelu 200W
- Zastosowania panelu fotowoltaicznego 200W
Panel fotowoltaiczny 200W monokrystaliczny 12V MPPT co oznaczają wymiary i waga w praktyce
Wymiary 1120 × 765 × 25 mm to nie przypadkowa wartość, lecz efekt kompromisu między mocą a powierzchnią ogniw monokrystalicznych. Pojedyncze ogniwo o wymiarach 182 × 182 mm (format M10) ułożone w matrycy generuje napięcie robocze Vmp około 25,5 V, a prąd Imp 7,84 A, co w efekcie daje 200 W mocy szczytowej. Im cieńsze szkło hartowane (tu 3,2 mm) i im mniejsza rama aluminiowa, tym lżejszy panel, ale rozmiar samego ogniwa musi pozostać wystarczający, by pochłonąć odpowiednią ilość fotonów.
Masa 10,2 kg przy module 200W to dobry wynik w porównaniu z panelami polikrystalicznymi starszej generacji, które przy podobnej mocy ważyły nawet 14-16 kg. Lżejsza konstrukcja ułatwia montaż na dachach kamperów wyłożonych płytą warstwową, gdzie każdy kilogram obciążenia wpływa na stabilność pojazdu w czasie jazdy. Rama aluminiowa o grubości 25 mm zapewnia wystarczającą sztywność, a jednocześnie nie zwiększa wysokości modułu, co ma znaczenie przy ograniczeniach aerodynamiki.
Grubość 25 mm to standard branżowy opisany w normie IEC 61215, która reguluje wytrzymałość mechaniczną modułów fotowoltaicznych. Testy zgodnie z tą normą obejmują obciążenie wiatrem do 2400 Pa i śniegiem do 5400 Pa, co przekłada się na realną odporność na porywy wiatru do 120 km/h i warstwę śniegu przekraczającą 50 cm. Panel o takich parametrach wytrzymałościowych można bezpiecznie montować na stałych konstrukcjach dachowych w polskim klimacie.
Tolerancja mocy +5W to gwarancja producenta, że każdy egzemplarz wyprodukuje od 200 do 205 W w warunkach STC (1000 W/m², 25°C, AM 1,5). Dodatnia tolerancja chroni kupującego przed sytuacją, w której nominalne 200 W okazuje się w rzeczywistości 195 W, co przy tanich modułach bez sortowania ogniw wciąż się zdarza. Sortowanie ogniw według prądu i napięcia eliminuje efekt tzw. mismatch, czyli sytuacji, w której słabsze ogniwo ogranicza wydajność całego panelu.
Ile prądu daje panel 200W dziennie realna produkcja Wh w kamperze i off-grid
Produkcja energii z panelu 200W zależy od trzech czynników: nasłonecznienia, kąta padania promieni i temperatury ogniwa. W polskich warunkach letnich przy czterech godzinach szczytowego słońca (peak sun hours) jeden panel wyprodukuje około 800 Wh dziennie. Przy dwóch godzinach, co jest realne w pochmurny jesienny dzień, produkcja spada do około 400 Wh. Różnica między tymi wartościami wynika z krzywej wydajności ogniwa monokrystalicznego, która reaguje na pełne spektrum promieniowania znacznie lepiej niż ogniwo polikrystaliczne.
Temperatura ogniwa wpływa na napięcie Voc (napięcie obwodu otwartego) ze współczynnikiem -0,32%/°C. Gdy ogniwo rozgrzeje się do 65°C latem (a nie rzadko i więcej), napięcie Vmp spada z 25,5 V do około 22 V, co bezpośrednio zmniejsza moc Pmax o współczynnik -0,45%/°C. Ten sam panel, który w chłodny marcowy dzień da 210 W, w lipcowy upał może zejść do 175 W, dlatego w instalacjach off-grid ważny jest zapas mocy regulatora MPPT, który potrafi śledzić zmieniający się punkt mocy maksymalnej.
800 Wh dziennie z jednego panelu 200W pozwala naładować akumulator LiFePO4 100 Ah (12,8 V) w ciągu 6 godzin pełnego słońca, pod warunkiem że regulator MPPT pracuje ze sprawnością powyżej 95%. Dla porównania: laptop pobiera około 60 W, ładowarka telefonu 15 W, a energooszczędna lodówka kompresorowa 30-45 W. Oznacza to, że jeden panel wystarczy na 10 godzin pracy laptopa, 50 godzin ładowania telefonu lub 18 godzin pracy lodówki, co w warunkach biwakowych daje pełną niezależność energetyczną.
W warunkach pochmurnych panel monokrystaliczny nadal produkuje energię, choć znacznie mniej. Przy zachmurzeniu pełnym (overcast) gęstość mocy promieniowania spada do około 100-200 W/m², co przy powierzchni panelu około 0,85 m² daje zaledwie 85-170 W mocy chwilowej. Dobra wiadomość jest taka, że ogniwo monokrystaliczne reaguje na promieniowanie rozproszone znacznie lepiej niż polikrystaliczne, dzięki czemu różnica w pochmurny dzień sięga nawet 30% na korzyść droższej technologii.
| Warunki | Nasłonecznienie | Moc chwilowa | Produkcja dzienna (4h szczytu) |
|---|---|---|---|
| Słoneczny dzień letni | 900-1000 W/m² | 200 W | 800 Wh |
| Częściowe zachmurzenie | 400-600 W/m² | 120-150 W | 500 Wh |
| Pochmurno (overcast) | 100-200 W/m² | 40-60 W | 150 Wh |
| Zachód słońca / świt | 50-150 W/m² | 15-30 W | poniżej 100 Wh |
Panel słoneczny 200W do kampera kompatybilność z regulatorem MPPT i akumulatorem LiFePO4
Panel 200W o napięciu Vmp 25,5 V i Voc 30,3 V to optymalny wybór do systemów 12V, ponieważ Vmp przekracza napięcie ładowania akumulatora LiFePO4 (14,6 V), a jednocześnie nie wymaga pracy w szeregach. Regulator MPPT (Maximum Power Point Tracking) potrafi przetworzyć wyższe napięcie panelu na niższe napięcie ładowania akumulatora, jednocześnie zwiększając prąd, dzięki czemu sprawność ładowania sięga 95-98% wobec 70-80% w tańszych regulatorach PWM. W praktyce ten sam panel 200W z regulatorem MPPT wyprodukuje o 20-30% więcej energii dziennie niż z regulatorem PWM.
Kompatybilność z regulatorami MPPT popularnych marek, takich jak Victron SmartSolar 75/15, Epever Tracer 2210AN czy SRNE ML2430, wynika z zakresu napięcia wejściowego tych urządzeń. Victron 75/15 obsługuje Voc do 75 V i prąd do 15 A, co idealnie pasuje do pojedynczego panelu 200W (Voc 30,3 V, Imp 7,84 A). Epever Tracer 20A przyjmuje Voc do 100 V i prąd 20 A, więc również poradzi sobie z jednym modułem, a nawet z dwoma połączonymi szeregowo (Voc 60,6 V), co pozwala zwiększyć produkcję do 400 W przy większych instalacjach.
Schemat podłączenia jest prosty, ale wymaga uwagi na polaryzację złącz MC4. Kabel dodatni (męski) panelu trafia do wejścia dodatniego regulatora, kabel ujemny (żeński) do wejścia ujemnego. Na wyjściu regulatora napięcie ładowania trafia do akumulatora, a odbiorniki (12V) podłączane są bezpośrednio do akumulatora lub do osobnego wyjścia obciążenia regulatora. Bezpiecznik 25A na linii panelowej chroni przed zwarciem i prądem wstecznym w nocy, gdy napięcie akumulatora może próbować przepłynąć przez diody obejściowe panelu.
Zalety
Wysoka sprawność 25,5% zapewnia realną produkcję 800 Wh dziennie przy czterech godzinach słońca, a kompaktowe wymiary 1120 × 765 mm pozwalają zamontować moduł na dachu większości kamperów bez ingerencji w konstrukcję. Odporność na sól i amoniak (certyfikat IEC 62716) sprawia, że panel sprawdza się w środowisku morskim i na obszarach rolniczych.
Ograniczenia
Pojedynczy panel nie wystarczy do zasilania klimatyzacji ani grzałki wody, które pobierają powyżej 1000 W. W pochmurny dzień zimowy produkcja spada poniżej 100 Wh, więc do całorocznego użytkowania w polskim klimacie warto rozważyć drugi moduł lub hybrydowe źródło ładowania ( alternator pojazdu, generator).
Certyfikat odporności na sól i amoniak (IEC 62716) to parametr często pomijany w opisach marketingowych, ale kluczowy dla instalacji na łodziach i w pobliżu obór. Siarka i amoniak degradują powłokę antyrefleksyjną i ramę aluminiową znacznie szybciej niż woda deszczowa, dlatego moduły bez tego certyfikatu mogą stracić 10-15% mocy w ciągu trzech lat ekspozycji w agresywnym środowisku. Hartowane szkło 3,2 mm z powłoką antyrefleksyjną zmniejsza odbicie światła z 4% do około 1%, co dodatkowo podnosi sprawność o 1-2% względem paneli bez tej warstwy.
Przy montażu na dachu kampera trzeba uwzględnić zapas termiczny między panelem a dachem. Bezpośrednie klejenie modułu do płaskiej powierzchni bez szczeliny wentylacyjnej powoduje, że temperatura ogniwa rośnie o 15-20°C powyżej temperatury otoczenia, co przy współczynniku -0,45%/°C obniża moc o 7-9%. Uchwyt kątowy z szczeliną 5-10 cm pozwala chłodzić panel konwekcyjnie, co w pełnym słońcu potrafi odzyskać 20-30 W mocy. Kable MC4 w zestawie mają zwykle 1-1,5 m długości, więc przy większych odległościach od regulatora trzeba dokupić przedłużki o przekroju minimum 4 mm², by uniknąć spadków napięcia powyżej 3% na trasie.
Przed pierwszym uruchomieniem sprawdź polaryzację złącz MC4 miernikiem. Męskie złącze (oznaczenie na radełkowanej części) to zwykle plus, ale zdarzają się odwrócone konfiguracje u różnych producentów. Pomyłka skutkuje przepaleniem diod obejściowych lub uszkodzeniem regulatora.
Specyfikacja techniczna panelu fotowoltaicznego 200W
| Parametr | Wartość |
|---|---|
| Moc maksymalna (Pmax) | 200 W |
| Tolerancja mocy | 0 / +5 W |
| Sprawność ogniwa | 25,5% |
| Napięcie obwodu otwartego (Voc) | 30,3 V |
| Napięcie mocy maksymalnej (Vmp) | 25,5 V |
| Prąd zwarcia (Isc) | 8,31 A |
| Prąd mocy maksymalnej (Imp) | 7,84 A |
| Maksymalne napięcie systemu | 700 V DC |
| Wymagany bezpiecznik | 25 A |
| Współczynnik temperaturowy Isc | +0,06%/°C |
| Współczynnik temperaturowy Voc | -0,32%/°C |
| Współczynnik temperaturowy Pmax | -0,45%/°C |
| Warunki testowe (STC) | 1000 W/m², 25°C, AM 1,5 |
| Wymiary modułu | 1120 × 765 × 25 mm |
| Masa | 10,2 kg |
| Szkło frontowe | 3,2 mm hartowane, antyrefleks |
| Stopień ochrony | IP65 (skrzynka przyłączeniowa), IP67 (konektory MC4) |
| Zakres temperatur pracy | -45°C do +80°C |
| Obciążenie wiatrem | 2400 Pa |
| Obciążenie śniegiem | 5400 Pa |
| Złącze | MC4 kompatybilne |
| Gwarancja na moc | 25 lat (80% wydajności) |
| Gwarancja produktowa | 5 lat |
Porównanie paneli monokrystalicznych 100W, 175W i 200W
| Model | Moc | Wymiary (mm) | Waga | Wh/dzień (4h słońca) |
|---|---|---|---|---|
| 100W | 100 W | 820 × 670 × 25 | 6,8 kg | 400 Wh |
| 175W | 175 W | 1050 × 720 × 25 | 9,0 kg | 700 Wh |
| 200W | 200 W | 1120 × 765 × 25 | 10,2 kg | 800 Wh |
Różnica 25 mm w długości między panelem 175W a 200W wynika z dodania jednego rzędu ogniw w matrycy, co daje proporcjonalnie wyższą moc. Cena za 1 Wp (watt peak) spada wraz ze wzrostem mocy panelu, dlatego większy moduł jest zwykle lepszym wyborem tam, gdzie pozwala na to dostępna powierzchnia montażowa. W przypadku bardzo małych dachów kamperów lub łodzi, gdzie liczy się każdy centymetr, panel 175W bywa kompromisem między mocą a rozmiarem.
Najczęstsze pytania o panel fotowoltaiczny 200W
Czy jeden panel 200W wystarczy do kampera?
Do ładowania akumulatora LiFePO4 100 Ah i zasilania oświetlenia LED, pompki wody oraz ładowarek telefonów i laptopa tak, jeden panel 200W w zupełności wystarcza. Do zasilania klimatyzacji 230V przez inwerter potrzeba co najmniej dwóch paneli, czyli 400W, ponieważ klimatyzacja o mocy 1000W pobiera w piku ponad 80A z akumulatora 12V, co wymaga ogromnych rezerw energii.
Jaki regulator MPPT do panelu 200W?
Regulator MPPT o napięciu wejściowym Voc minimum 50V i prądzie ładowania minimum 15A pokryje zapotrzebowanie jednego panelu 200W z zapasem. Modele Victron SmartSolar 75/15, Epever Tracer 2210AN (20A) oraz SRNE ML2430 sprawdzają się w tej roli, oferując jednocześnie komunikację Bluetooth do monitorowania produkcji w czasie rzeczywistym. Wybór regulatora o wyższym prądzie (30A) daje możliwość rozbudowy systemu o drugi panel w przyszłości.
Czy panel 200W działa w pochmurny dzień?
Tak, ogniwo monokrystaliczne produkuje energię nawet przy zachmurzeniu, choć ze znacznie mniejszą wydajnością. W pełni pochmurny dzień gęstość mocy promieniowania spada do 100-200 W/m², co przy powierzchni panelu 0,85 m² daje zaledwie 40-60 W mocy chwilowej. Oznacza to, że w pochmurny dzień produkcja dzienna wynosi około 100-150 Wh, co wystarcza na podtrzymanie pracy routera WiFi i oświetlenia LED, ale nie na intensywne ładowanie akumulatorów.
Czy można łączyć panele 200W szeregowo?
Tak, łączenie szeregowe zwiększa napięcie przy zachowaniu tego samego prądu. Dwa panele 200W połączone szeregowo dają Voc 60,6V i Imp 7,84A, co pozwala na pracę z regulatorem MPPT o wyższym napięciu wejściowym (np. Epever Tracer 40A, Victron SmartSolar 100/30). Łączenie równoległe zwiększa prąd przy zachowaniu napięcia Voc 30,3V, co jest bezpieczniejsze dla niskonapięciowych regulatorów, ale wymaga bezpiecznika na każdej gałęzi.
Jakie obciążenia wytrzymuje panel 200W?
Moduł przeszedł testy zgodnie z normą IEC 61215, potwierdzające odporność na obciążenie wiatrem do 2400 Pa (prędkość wiatru do 120 km/h) oraz na obciążenie śniegiem do 5400 Pa (warstwa śniegu powyżej 50 cm przy gęstości 100 kg/m³). W praktyce panel wytrzymuje gradobicie z lodowych kul o średnicy do 25 mm padających z prędkością 23 m/s, co wynika z zastosowania szkła hartowanego 3,2 mm poddawanego procesowi termicznemu.
Jakie są wymiary panelu fotowoltaicznego 200W?
Standardowy panel monokrystaliczny 200W ma wymiary 1120 × 765 × 25 mm, choć na rynku pojawiają się modele o wymiarach 1230 × 670 mm lub 1480 × 680 mm, w zależności od formatu ogniw (M6, M10, M12) i proporcji matrycy. Wymiary te wynikają bezpośrednio z rozmiaru pojedynczego ogniwa oraz liczby ogniw w szeregu i równoległej gałęzi. Przy planowaniu montażu trzeba doliczyć 10-15 cm marginesu na uchwyty i okablowanie.
5 rzeczy do sprawdzenia przed montażem panelu 200W
- Regulator MPPT z Voc minimum 50V i prądem minimum 15A, kompatybilny z akumulatorem LiFePO4 lub AGM.
- Kable MC4 o przekroju 4 mm² i długości dostosowanej do odległości od regulatora, by spadek napięcia nie przekraczał 3%.
- Uchwyt montażowy kątowy lub płaski z szczeliną wentylacyjną minimum 5 cm między panelem a dachem.
- Bezpiecznik 25A na linii panelowej, chroniący przed zwarciem i prądem wstecznym w nocy.
- Kontroler ładowania z funkcją monitoringu Bluetooth do śledzenia produkcji i stanu akumulatora.
Przy wyborze lokalizacji montażu trzeba unikać cienia rzucanego przez anteny, klimatyzatory pokładowe i relingi, ponieważ nawet częściowe zacienienie jednego ogniwa obniża wydajność całego panelu o 20-30%. Dioda obejściowa (bypass diode) w skrzynce przyłączeniowej chroni przed przegrzaniem zacienionych ogniw, ale nie eliminuje strat mocy. Optymalny kąt nachylenia w polskich warunkach letnich wynosi 30-35°, co maksymalizuje produkcję w godzinach południowych.
Nigdy nie montuj panelu w pełnym słońcu bez sprawdzenia temperatury ogniwa. Dotknięcie rozgrzanego modułu może spowodować oparzenie, a chodzenie po szkle hartowanym prowadzi do mikropęknięć ogniw, które ujawniają się dopiero po kilku miesiącach jako spadek mocy o 5-10%.
Zastosowania panelu fotowoltaicznego 200W
Kamper to najczęstsze zastosowanie panelu 200W, ponieważ łączy kompaktowe wymiary z wystarczającą mocą do ładowania akumulatora LiFePO4 100 Ah w ciągu jednego dnia jazdy. Instalacja na dachu o powierzchni 1,2 m² nie wymaga wiercenia w poszyciu, wystarczą uchwyty klejone do płyt warstwowych z zachowaniem szczeliny termicznej. Energia z panelu zasila oświetlenie LED, pompkę wody, lodówkę kompresorową 12V oraz ładowarki urządzeń mobilnych.
Łódź żaglowa lub motorowa to drugie popularne zastosowanie, szczególnie na jachtach dalekomorskich, gdzie dostęp do sieci lądowej bywa ograniczony. Odporność na sól i amoniak (certyfikat IEC 62716) oraz szczelność IP67 złącz MC4 pozwalają na montaż w środowisku morskim. Panel 200W przy czterech godzinach słońca produkuje 800 Wh, co wystarcza na nawigację GPS (5W), radio VHF (1W w trybie nasłuchu), lodówkę (40W) i oświetlenie kabiny przez 24 godziny.
Altana ogrodowa i domek letniskowy to zastosowanie sezonowe, gdzie panel zasila oświetlenie, pompę do zraszaczy i radio bez konieczności prowadzenia kabli energetycznych. Instalacja off-grid z akumulatorem 100 Ah i inwerterem 300W pozwala uruchomić telewizor, laptop i małą lodówkę przez weekend. Zimą produkcja spada o 70-80% ze względu na krótszy dzień i niższe kąty padania promieni, ale latem nadwyżki energii można magazynować na cały rok.
Awaryjne zasilanie UPS to zastosowanie dla osób mieszkających na terenach z częstymi przerwami w dostawie prądu. Panel 200W z akumulatorem LiFePO4 100 Ah tworzy bufor energetyczny o pojemności 1,28 kWh, co przy mocy ciągłej 200W (inwerter) wystarcza na 6 godzin zasilania routera, laptopa i oświetlenia. W połączeniu z siecią energetyczną przez przełącznik ATS panel może ładować akumulator w dzień i oddawać energię wieczorem, obniżając rachunki za prąd.
Źródła danych i normy techniczne
Parametry elektryczne podano zgodnie z kartą katalogową producenta dla warunków STC (1000 W/m², 25°C, AM 1,5) wg normy IEC 61215. Obciążenia mechaniczne (2400 Pa wiatr / 5400 Pa śnieg) zgodnie z IEC 61215:2021. Odporność na sól i amoniak wg IEC 62716. Stopień ochrony IP65/IP67 wg IEC 60529. Współczynniki temperaturowe zmierzone metodą referencyjną IEC 60891. Dane o wydajności dziennej obliczone dla czterech godzin szczytowego nasłonecznienia (PSH) wg średnich meteorologicznych dla Polski centralnej w okresie letnim (czerwiec-sierpień).
