Nośność regałów przepisy: normy, oznakowanie, obciążenie

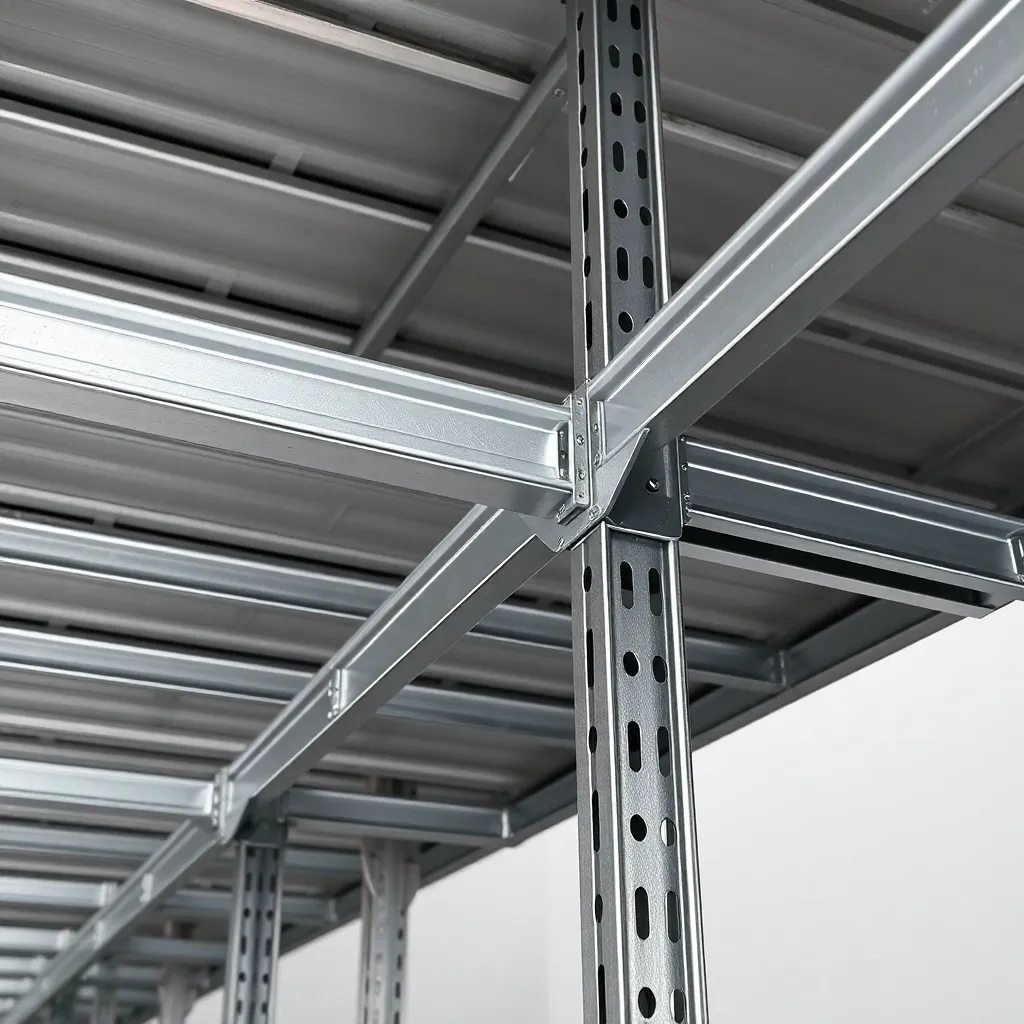

Nośność regałów regulują w Polsce dwa poziomy wymagań. Pierwszy to §68 ust. 2 rozporządzenia Ministra Pracy i Polityki Socjalnej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, który nakazuje wywiesić czytelne informacje o dopuszczalnym obciążeniu urządzeń do składowania. Drugi to normy techniczne, przede wszystkim PN-EN 15512, PN-EN 15620 i PN-EN 15635. Nośność półki i całego regału wyznacza producent, a pracodawca odpowiada za to, by była widoczna na tabliczce, przestrzegana na co dzień i sprawdzana podczas przeglądu co najmniej raz w roku.

• Jakie przepisy regulują nośność regałów?
• Jakie są normy dotyczące regałów magazynowych?
• Jak opisać nośność regałów?
• Jakie jest dopuszczalne obciążenie regału?
• Jak obliczyć nośność regału?
• Jaka jest wytrzymałość regałów magazynowych?
• Jakie błędy najczęściej obniżają nośność regałów?
• Jak często trzeba sprawdzać regały?
• Co grozi za przekroczenie nośności regału?
• Lista kontrolna: czy Twoje regały spełniają przepisy?

Poniżej znajdziesz, co dokładnie mówią przepisy, co musi być na tabliczce znamionowej, jak policzyć dopuszczalne obciążenie z zapasem i jakie błędy najczęściej obniżają nośność regałów w magazynie, hurtowni czy warsztacie.

Jakie przepisy regulują nośność regałów?

Podstawą prawną jest rozporządzenie w sprawie ogólnych przepisów BHP, a konkretnie jego §68 ust. 2 dotyczący składowania materiałów. Treść tego paragrafu przytacza poradnik WDX o nośności regałów: należy „wywiesić czytelne informacje o dopuszczalnym obciążeniu podłóg, stropów i urządzeń przeznaczonych do składowania”.

Z przepisu wynika podział ról. Producent określa dopuszczalne obciążenie, wykonuje obliczenia i badania oraz dostarcza tabliczki znamionowe i dokumentację. Użytkownik, czyli pracodawca, organizuje pracę tak, by limitów nie przekraczać, pilnuje stanu technicznego regałów i prowadzi okresowe kontrole bezpieczeństwa w magazynie.

Szersze omówienie obowiązków pracodawcy przy składowaniu znajdziesz w tekście o przepisach BHP dla regałów magazynowych.

Czy normy PN są obowiązkowe?

Polskie Normy są co do zasady dobrowolne, ale nie zwalniają z obowiązków BHP: przeciążony, nieoznakowany albo uszkodzony regał jest problemem niezależnie od statusu normy. Jak wyjaśnia przewodnik Rema o normach dla regałów, norma staje się praktycznym wymogiem, gdy powołuje ją umowa, projekt, specyfikacja przetargowa, dokumentacja producenta albo wewnętrzna procedura firmy.

Podczas kontroli liczy się realny stan: czy regał jest stabilny, zabezpieczony przed przewróceniem tam, gdzie to wymagane, czy informacje o obciążeniu są czytelne, a przejścia drożne. Sam zapis „zgodne z PN” w ofercie bez numeru i tytułu normy niewiele mówi.

Jakie są normy dotyczące regałów magazynowych?

Najczęściej przywoływane normy to PN-EN 15512 (projektowanie i obliczanie nośności regałów paletowych), PN-EN 15620 (tolerancje, produkcja i montaż) oraz PN-EN 15635 (użytkowanie, utrzymanie i przeglądy). Starsze normy PN-M zostały wycofane, ale nadal odnosi się je do regałów wyprodukowanych przed wycofaniem.

Datę wycofania norm PN-88, czyli 21 września 2015 r., podaje przewodnik Metalkas o nośności regałów, zaznaczając, że starsze regały mogą być dalej użytkowane, jeśli spełniają wymagania bezpieczeństwa. Źródła branżowe różnie wyliczają te normy: część wymienia PN-M-78320, 78321 i 78322, inne PN-M-78321, 78322 i 78323. Numer, do którego odwołuje się konkretny regał, sprawdź w jego dokumentacji.

Materiały producentów podają też, że PN-EN 15635 dopuszcza przemysłowe urządzenia do składowania wyłącznie ze stali. Stal daje przewidywalną wytrzymałość przy obciążeniach rzędu setek kilogramów, ale zanim powołasz się na ten zapis w dokumentach firmy, sprawdź aktualne brzmienie normy w katalogu PKN.

Zestawienie dokumentów odniesienia dla różnych typów regałów zawiera artykuł o tym, jakie normy dla regałów magazynowych trzeba brać pod uwagę.

Jak opisać nośność regałów?

Nośność opisuje się na tabliczce znamionowej, przymocowanej na stałe w widocznym miejscu regału, podając co najmniej producenta, maksymalne obciążenie półki (poziomu) i maksymalne obciążenie całego regału lub pola regałowego. Zgodnie z poradnikiem Rajapack o obliczaniu nośności tabliczka ma być czytelna i zawierać także rodzaj systemu regałowego oraz termin przeglądu technicznego.

Kompletne oznakowanie obejmuje:

• nazwę i adres producenta,
• numer fabryczny (seryjny) i rok produkcji,
• dopuszczalne obciążenie jednej półki lub poziomu,
• dopuszczalne obciążenie całego regału albo pola regałowego, czyli segmentu między dwiema ramami,
• schemat dopuszczalnego rozkładu obciążenia,
• rodzaj systemu regałowego i termin przeglądu.

Dokumentacja dostarczana z regałem powinna dodatkowo zawierać instrukcję transportu, montażu i bezpiecznego użytkowania, informację o zgodności z normą oraz wyniki przeprowadzonych przeglądów.

Gdzie umieścić tabliczkę i jak ma wyglądać?

Tabliczkę mocuje się na czole rzędu lub sekcji, najlepiej na wysokości wzroku operatora, tak by nie zasłaniał jej towar. Napisy muszą być trwałe, kontrastowe (np. czarne litery na jasnym lub żółtym tle) i odporne na ścieranie, wilgoć i zmiany temperatury. Gdy półki w jednym regale mają różną nośność, stosuje się dodatkowe oznaczenia na poszczególnych poziomach.

Duże magazyny uzupełniają tabliczki o oznaczenia alfanumeryczne rzędów i kolumn oraz naklejki statusu, np. „do naprawy” albo „wyłączony z użytku”. Oznakowanie regałów podlega kontroli Państwowej Inspekcji Pracy.

Co zrobić, gdy regał nie ma tabliczki?

Regału bez tabliczki albo z nieczytelną tabliczką nie należy obciążać. Skontaktuj się z producentem albo zleć ekspertyzę wyspecjalizowanej firmie lub uprawnionemu konstruktorowi, który ustali nośność i przygotuje nowe oznakowanie. Samodzielne szacowanie na podstawie grubości blachy jest obarczone dużym błędem, bo obliczenia statyczne uwzględniają geometrię profili, typ połączeń i jakość spawów.

Jakie jest dopuszczalne obciążenie regału?

Dopuszczalne obciążenie regału to wartość z tabliczki znamionowej i dokumentacji producenta, osobno dla półki i dla całego regału, liczona przy równomiernie rozłożonym ładunku. W codziennej pracy zostawia się zapas i ładuje półkę do około 80-90% deklarowanej nośności.

Taką zasadę podaje poradnik Regama o nośności regałów magazynowych: przy półce o nośności 300 kg rzeczywisty ładunek nie powinien przekraczać 240-270 kg. Część producentów zaleca ostrożniejsze planowanie, na poziomie 80-85%, bo konstrukcja z czasem się męczy, ładunek nigdy nie jest idealnie rozłożony, a uderzenia wózków obniżają nośność.

Co oznacza równomiernie rozłożone obciążenie (UDL)?

Deklarowana nośność półki dotyczy obciążenia rozłożonego na całej jej powierzchni (UDL, Uniformly Distributed Load), a nie skupionego w jednym punkcie. Ciężki silnik, akumulator albo forma postawiona w narożniku może lokalnie odkształcić półkę, choć masa mieści się w limicie. Przy ładunkach punktowych dobiera się regał z większym zapasem nośności.

Do obciążenia wlicz też opakowania: skrzynie, pojemniki i palety. Obok masy statycznej konstrukcja przenosi siły dynamiczne, powstające przy odkładaniu i zdejmowaniu towaru oraz przy hamowaniu wózków w alejkach.

Jak obliczyć nośność regału?

Nośność regału oblicza się jako iloczyn nośności jednej półki i liczby półek, przy równomiernym obciążeniu: 6 półek po 100 kg daje 600 kg. To tylko punkt wyjścia, bo wiążącą wartość określa producent, uwzględniając nośność słupów, ram i stężeń.

Jak pokazuje poradnik Ferrion o oznaczeniach nośności, całkowita nośność sekcji bywa niższa niż prosta suma półek: cztery półki po 200 kg to teoretycznie 800 kg, a deklarowana nośność sekcji może wynosić 700-750 kg. Zawsze porównaj obie wartości na tabliczce.

Jak obliczyć maksymalne obciążenie jednej półki?

Maksymalne obciążenie półki odczytaj z tabliczki. Dzielenie nośności całego regału przez liczbę półek to uproszczenie, które nie zastępuje danych producenta. Od odczytanej wartości odejmij zapas 10-20% i pamiętaj, że limit obejmuje także masę palety lub pojemnika.

Przykład: półka o nośności 300 kg i zapas 15% dają 300 × 0,85 = 255 kg na towar razem z opakowaniem.

Kiedy obliczenia zostawić konstruktorowi?

Obliczenia powinien wykonać producent albo uprawniony konstruktor przy regałach paletowych, wysokich konstrukcjach, każdej zmianie konfiguracji (przestawienie belek, dołożenie poziomu) i regałach bez dokumentacji. Dla regałów paletowych punktem odniesienia jest PN-EN 15512. Dokładanie półek na własną rękę może obniżyć nośność całej konstrukcji.

Jaka jest wytrzymałość regałów magazynowych?

Wytrzymałość zależy od typu regału: lekkie regały półkowe przenoszą zwykle 70-150 kg na półkę, przemysłowe 150-500 kg, a najcięższe regały półkowe do około 900 kg. Regały paletowe podają nośność na parę belek i osiągają kilka ton na poziom.

Orientacyjne zakresy z tabeli doboru nośności Reger pomagają w pierwszym przybliżeniu:

W ofercie tego producenta regały paletowe wysokiego składowania mają nośność 1500-4500 kg na poziom (parę belek), zależnie od długości i profilu. Rozrzut w regałach półkowych wynika m.in. z grubości blachy: słupy 1,5 mm, 1,8 mm lub 3 mm, półki 0,8 mm, 1,0 mm lub 1,5 mm. To dane jednego producenta; wiążąca jest tabliczka Twojego regału.

Co wpływa na nośność regału?

Jakie błędy najczęściej obniżają nośność regałów?

Najczęstsze błędy to pomijanie masy palet, brak kotwienia wysokich regałów i ładowanie „pod korek”. Producent Reger w tym samym poradniku wymienia też pozostałe problemy z praktyki:

• zakup najtańszego regału uniwersalnego, np. 80 kg na półkę, do kartonów z butelkami lub puszkami farby,
• ignorowanie nośności słupów w regałach wysokich na 3 m i więcej, gdzie kumuluje się obciążenie ze wszystkich poziomów,
• brak kotwienia regałów wyższych niż 2 m: przy uderzeniu wózkiem nawet poprawnie obciążony regał może się przewrócić,
• pomijanie masy palety: drewniana EUR waży około 25 kg, plastikowa 10-18 kg, więc przy 4 paletach na poziomie to nawet 100 kg,
• brak okresowych przeglądów technicznych.

Do tego dochodzą błędy organizacyjne: ciężkie przedmioty na górnych poziomach zamiast na dolnych, towar wystający poza obrys półki, wspinanie się po regałach zamiast korzystania z drabiny lub podestu oraz przestawianie belek bez zgody producenta.

Jak często trzeba sprawdzać regały?

PN-EN 15635 wymaga przeglądu regałów co najmniej raz w roku przez wykwalifikowaną osobę, a magazynierzy powinni codziennie oceniać regały wzrokowo. Każde uderzenie wózkiem wymaga natychmiastowej kontroli uszkodzonej sekcji.

Podczas przeglądu sprawdza się m.in. rozłożenie ciężaru, stan i stabilność półek, mocowanie do ściany lub podłoża, połączenia, belki i słupy (wgniecenia, korozja, brakujące elementy) oraz czytelność oznaczeń. W magazynach o intensywnym ruchu wózków inspekcje warto robić częściej niż raz w roku.

W większych obiektach wyznacza się osobę odpowiedzialną za bezpieczeństwo regałów: zna zasady użytkowania, przyjmuje zgłoszenia uszkodzeń i decyduje o odciążeniu lub wyłączeniu sekcji. Uszkodzone elementy oznacza się, odciąża i wyłącza z użytkowania do czasu naprawy. Pracownicy powinni przejść szkolenie z odczytywania nośności, rozkładania ciężaru i zgłaszania uszkodzeń. Czujniki przeciążenia i monitoring konstrukcji mogą wspierać kontrolę, ale nie zastępują przeglądu.

Wymagania dotyczące przejść, odstępów i organizacji składowania omawia tekst o wymaganiach BHP dla regałów.

Co grozi za przekroczenie nośności regału?

Przeciążenie najpierw wygina półkę w środku lub na końcach, a dalsze obciążanie może doprowadzić do pęknięcia spawów, upadku towaru albo przewrócenia całej konstrukcji. Dla pracodawcy oznacza to ryzyko wypadku przy pracy, w skrajnym przypadku śmiertelnego, oraz straty w towarze i przestoje.

Brak tabliczki znamionowej lub nieczytelne informacje o obciążeniu mogą skutkować mandatem podczas kontroli PIP. Koszt nowego oznakowania jest niewielki w porównaniu ze stratami po jednym zawaleniu się półki z paletą.

Lista kontrolna: czy Twoje regały spełniają przepisy?

• Każdy regał ma trwałą, czytelną tabliczkę z nośnością półki i całego regału lub pola.
• Masz dokumentację producenta: instrukcję montażu i użytkowania oraz schemat rozkładu obciążenia.
• Półki są ładowane z zapasem 10-20%, z doliczeniem masy palet i opakowań.
• Ciężkie ładunki stoją nisko i są rozłożone równomiernie.
• Regały wyższe niż 2 m są zakotwione, a posadzka jest równa.
• Konfiguracja (liczba półek, rozstaw belek) odpowiada dokumentacji.
• Przegląd przez wykwalifikowaną osobę odbył się w ciągu ostatnich 12 miesięcy i jest udokumentowany.
• Pracownicy codziennie kontrolują regały wzrokowo i wiedzą, jak zgłosić uszkodzenie.
• Uszkodzone sekcje są oznaczone i wyłączone z użytkowania do naprawy.
