Nośność regałów magazynowych: normy i obliczenia

Stoisz w zatłoczonym magazynie, patrząc na stosy towarów na regałach, i czujesz ten niepokój – czy ta konstrukcja wytrzyma ciężar kolejnej palety? Nośność regałów magazynowych to nie abstrakcyjna cyfra w specyfikacji, lecz realna granica między porządkiem a katastrofą, która chroni ludzi i mienie. W tym tekście rozłożymy na czynniki pierwsze jej definicję, normy prawne oraz praktyczne metody obliczania i oznakowania, byś mógł bezpiecznie zarządzać przestrzenią bez ciągłego napięcia.

• Co oznacza nośność regałów magazynowych?
• Normy i przepisy nośności regałów magazynowych
• Czynniki wpływające na nośność regałów
• Jak określić nośność regałów magazynowych?
• Obliczanie obciążenia półki regału magazynowego
• Jak obliczyć nośność całego regału?
• Oznakowanie nośności regałów magazynowych
• Pytania i odpowiedzi: Nośność regałów magazynowych

Co oznacza nośność regałów magazynowych?

Nośność regałów magazynowych określa maksymalne obciążenie, jakie konstrukcja może bezpiecznie udźwignąć bez deformacji czy zawalenia. To suma dopuszczalnych ciężarów na wszystkich półkach, uwzględniająca nie tylko statyczne obciążenie, ale i dynamiczne siły podczas załadunku. W praktyce oznacza to precyzyjne rozłożenie towarów, by uniknąć koncentracji masy w jednym miejscu. Producent podaje tę wartość w kilogramach na półkę lub cały regał, bazując na testach laboratoryjnych. Ignorowanie jej grozi pęknięciami prętów nośnych i urazami personelu.

W kontekście magazynowym nośność wpływa na efektywność składowania towarów o różnej wadze. Regały metalowe o wysokiej nośności pozwalają na wertykalne wykorzystanie przestrzeni, co jest kluczowe w halach o ograniczonym metrażu. Na przykład w hurtowniach farmaceutycznych, gdzie opakowania są ciężkie, przekroczenie limitu prowadzi do lawiny pudeł. Dlatego zawsze sprawdzaj dokumentację przed montażem. To parametr dynamiczny, zależny od sposobu użytkowania i konserwacji.

Znaczenie nośności wykracza poza technikę – to podstawa bezpieczeństwa pracy. Wypadki z powodu przeciążenia regałów stanowią znaczną część incydentów w logistyce. Jedno z badań branżowych z 2023 roku wskazuje, że 40 procent awarii konstrukcji magazynowych wynika z przekroczenia tej wartości. Dlatego świadomy menedżer traktuje ją jako priorytet przy planowaniu layoutu. Regały magazynowe muszą być dostosowane do specyfiki ładunków, by uniknąć niepotrzebnych kosztów napraw.

Zobacz także: Gotowe Regały do Garderoby: Maksymalizuj Przestrzeń

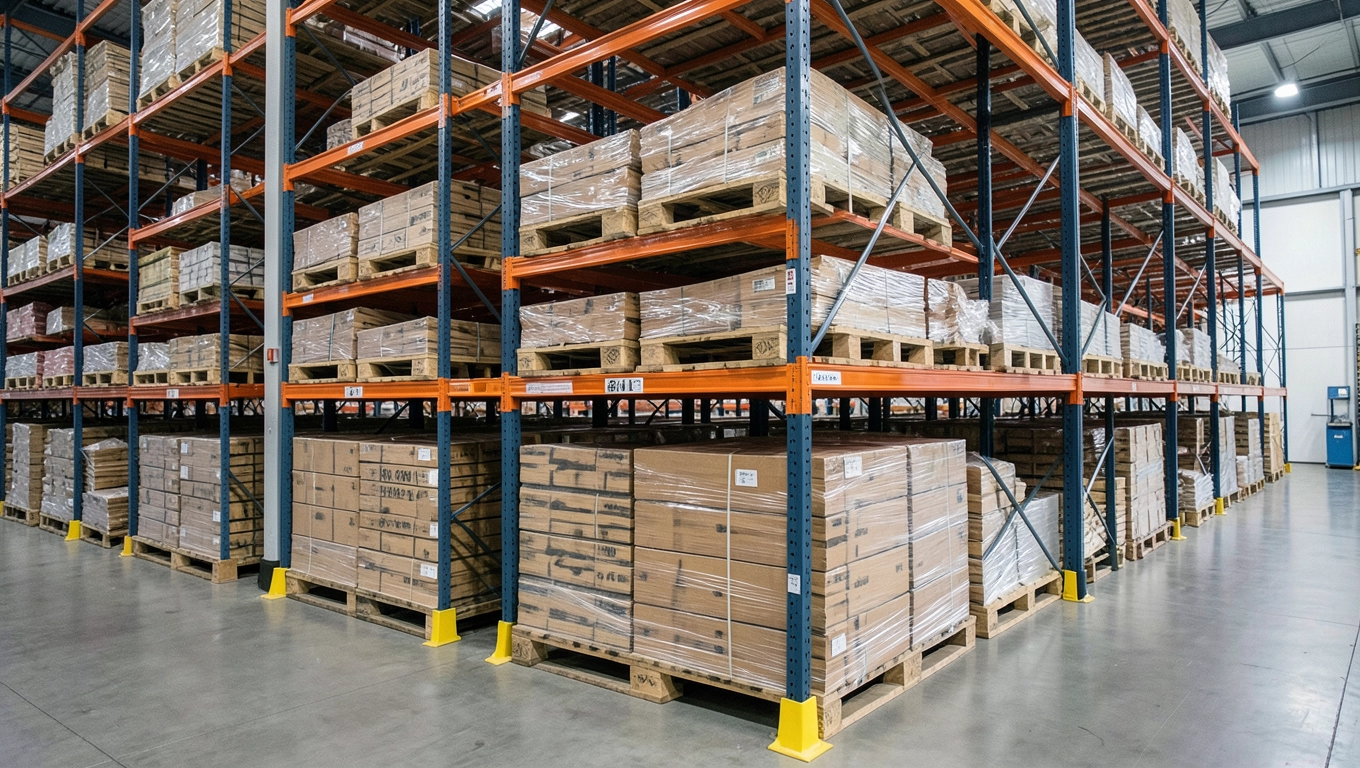

Normy i przepisy nośności regałów magazynowych

Normy europejskie, takie jak PN-EN 15620 i PN-EN 15635, definiują standardy testowania i użytkowania regałów magazynowych. Wymagają one przeprowadzenia prób obciążeniowych na poziomie 120 procent deklarowanej nośności, by zapewnić margines bezpieczeństwa. Przepisy BHP nakładają obowiązek corocznych inspekcji przez upoważnionych ekspertów. W Polsce rozporządzenie Ministra Pracy reguluje te kwestie, podkreślając odpowiedzialność użytkownika za zgodność. Brak przestrzegania grozi karami i zamknięciem obiektu.

Norma FEM 10.2.02 precyzuje klasy nośności dla regałów paletowych, dzieląc je na poziomy od lekkich do ciężkich. Dla regałów półkowych PN-EN 14074 określa minimalne wymagania montażowe i oznaczenia. Te dokumenty standaryzują konstrukcje metalowe, minimalizując ryzyko. Użytkownik musi przechowywać certyfikaty producenta. W 2024 roku unijne aktualizacje zaostrzyły wymogi dla dynamicznych obciążeń.

Kluczowe normy w pigułce

• PN-EN 15620: Regały paletowe statyczne – testy nośności i stabilności.
• PN-EN 15635: Użytkowanie i konserwacja systemów regałowych.
• PN-EN 15629: Regały przesuwne – dodatkowe wymagania sejsmiczne.
• FEM 10.2.08: Obliczenia nośności belek poziomych.

Przepisy nakładają na pracodawcę szkolenie personelu w zakresie nośności. W przypadku awarii organa kontrolne, jak PIP, sprawdzają zgodność z normami. Historia pewnego magazynu w centralnej Polsce pokazuje, jak nieprzestrzeganie PN-EN 15635 doprowadziło do zawalenia regału i strat rzędu setek tysięcy złotych. Dziś takie przypadki motywują do rygorystycznej kontroli.

Zobacz także: Regały do Spiżarni Zamykane 2025: Funkcjonalność i Bezpieczeństwo

Międzynarodowe standardy ISO 9001 uzupełniają normy, skupiając się na jakości produkcji regałów. W kontekście polskim warto śledzić wytyczne UDT dotyczące okresowych badań. Te regulacje ewoluują, dostosowując się do nowych technologii, jak regały automatyczne.

Czynniki wpływające na nośność regałów

Nośność regałów magazynowych zależy przede wszystkim od materiałów konstrukcyjnych, takich jak stal S355 o wysokiej wytrzymałości na ściskanie. Grubość profili i średnica rur bezpośrednio wpływają na odporność na zginanie. Montaż na nierównej podłodze redukuje nośność nawet o 30 procent. Dlatego podłoże musi być wypoziomowane z precyzją do 1 mm na metr. Czynniki te decydują o trwałości w codziennym użytku.

Typ regału znacząco modyfikuje parametry nośności. Regały paletowe wytrzymują do 2000 kg na poziom, podczas gdy półkowe ledwie 200-500 kg. Konstrukcje wjezdne dla wózków widłowych wymagają wzmocnionych ram. Wysokość regału powyżej 6 metrów obniża nośność ze względu na moment sił. Wybór musi uwzględniać specyfikę magazynu.

Dodatkowe czynniki to sposób rozłożenia obciążenia i warunki środowiskowe. Wilgoć powoduje korozję metalowych elementów, skracając żywotność. Dynamiczne obciążenia od wibracji podnośników zmniejszają margines bezpieczeństwa. Regularna konserwacja, jak smarowanie połączeń, utrzymuje deklarowaną nośność.

Porównanie nośności typów regałów

Wizualizacja tych różnic podkreśla konieczność dopasowania. Ekspert z branży logistycznej podkreśla: „Ignorowanie czynników środowiskowych to najczęstszy błąd przy ocenie nośności”.

Jak określić nośność regałów magazynowych?

Określenie nośności zaczyna się od weryfikacji tabliczki znamionowej na konstrukcji. Producent umieszcza tam dane w kg na półkę i cały regał. Sprawdź datę produkcji i certyfikaty zgodności z normami. Jeśli etykieta jest uszkodzona, żądaj duplikatu od dostawcy. To podstawowy krok przed eksploatacją.

Konsultacja z dokumentacją techniczną ujawnia szczegółowe limity dla różnych konfiguracji. Na przykład regał o 5 poziomach może mieć inną nośność niż 7-poziomowy. Uwzględnij współczynnik bezpieczeństwa, zazwyczaj 1,5 raza wyższy niż testowany. W starszych konstrukcjach zleć ekspertyzę rzeczoznawcy.

W praktyce określ nośność poprzez inwentaryzację ładunków. Zsumuj wagi i porównaj z limitem. Użyj wag elektronicznych dla precyzji. Historia magazynu meblowego pokazuje, jak niedoszacowanie nośności spowodowało deformację – po audycie wymieniono 20 procent regałów.

• Sprawdź etykietę nośności.
• Przejrzyj instrukcję montażu.
• Zleć pomiar stabilności.
• Dostosuj do masy towarów.

Nowoczesne systemy monitoringu z sensorami ułatwiają bieżącą kontrolę. W 2024 roku takie rozwiązania zyskują popularność w dużych halach.

Obliczanie obciążenia półki regału magazynowego

Obciążenie półki oblicza się dzieląc masę towarów przez powierzchnię nośną, uwzględniając rozkład. Formuła podstawowa: P = m / A, gdzie P to ciśnienie, m masa, A areał. Maksymalne dla półki stalowej to zazwyczaj 200-1000 kg/m². Koncentracja w centrum zwiększa moment zginający. Zawsze stosuj równomierny rozkład.

Krok po kroku: zmierz wymiary półki, zważ ładunek, podziel na sekcje. Dla nieregularnych kształtów użyj symulacji FEM. Normy wymagają współczynnika 1,2 dla obciążeń dynamicznych. Przykładowo, półka 1x0,5 m o nośności 300 kg nie powinna przekraczać 1200 kg/m².

Przykład obliczenia

Na półce 1000x600 mm (0,6 m²) planujesz 250 kg towarów. Ciśnienie: 250 / 0,6 = 417 kg/m². Jeśli limit to 500 kg/m², jest bezpiecznie. Przekroczenie o 20 procent wymaga wzmocnienia.

• Zmierz powierzchnię półki.
• Zważ każdy element.
• Oblicz średnie obciążenie.
• Sprawdź punktowe maxima.
• Dostosuj układ.

Wielu menedżerów popełnia błąd ignorując krawędzie – wzmocnij je belkami. To proste obliczenie zapobiega awariom.

Zaawansowane metody stosują oprogramowanie CAD do symulacji obciążeń. W małych magazynach wystarczy arkusz kalkulacyjny.

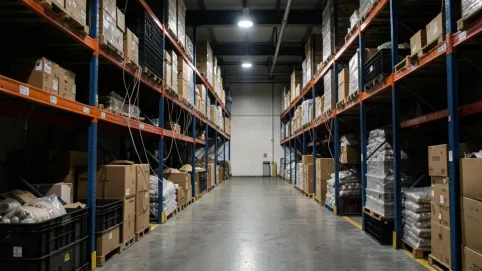

Jak obliczyć nośność całego regału?

Nośność całego regału to suma limitów wszystkich półek pomniejszona o współczynnik stabilności konstrukcji. Formuła: N_całkowita = Σ N_półek * k_stab, gdzie k_stab wynosi 0,8-0,95 dla wysokich regałów. Uwzględnij obciążenie pionowe na słupach. Zawsze testuj po montażu częściowym obciążeniem.

Kroki obliczeniowe: określ nośność każdej półki, pomnóż przez liczbę poziomów, odejmij 10-20 procent na ramę. Dla regału 4-poziomowego po 500 kg/półka: 2000 kg minus 15 procent = 1700 kg max. Rozkładaj ciężar równomiernie między sekcje.

Wpływają tu połączenia śrubowe – luźne redukują nośność o 25 procent. Historia z 2023 roku: w hali logistycznej błędne obliczenie doprowadziło doki regału, uszkadzając towary warte fortunę. Po korekcie wdrożono cotygodniowe kontrole.

• Suma nośności półek.
• Odjąć straty na konstrukcję.
• Pomnożyć przez współczynnik bezpieczeństwa.
• Weryfikacja testem obciążeniowym.

Wykres porównawczy nośności regałów

Taki wykres ilustruje różnice, ułatwiając wybór. Eksperci zalecają margines 20 procent poniżej limitu.

Oznakowanie nośności regałów magazynowych

Oznakowanie nośności musi być widoczne, trwałe i zgodne z PN-EN 15635 – tabliczka metalowa lub naklejka na każdej sekcji. Zawiera max obciążenie na półkę, cały regał i datę inspekcji. Umieszczaj na poziomie wzroku, z piktogramami ostrzegawczymi. Brak oznaczeń to naruszenie przepisów.

Standardowy format: „Max nośność półki: 300 kg. Równomiernie rozłożyć”. Dla wielopoziomowych regałów osobne etykiety na każdym poziomie. Po remoncie aktualizuj dane. W magazynach z ruchem personelu dodaj fluorescencyjne oznaczenia.

Sprawdzaj regularnie stan tabliczek – korozja uniemożliwia odczyt. W jednym przypadku z 2024 roku PIP nałożyła karę za nieczytelne oznaczenia. Nowe regulacje wymagają kodów QR linkujących do dokumentacji cyfrowej.

• Tabliczka z kg na półkę.
• Data ostatniej kontroli.
• Ostrzeżenie o równomiernym rozkładzie.
• Piktogramy bezpieczeństwa.
• Aktualizacja po zmianach.

Oznakowanie to nie formalność, lecz codzienna ochrona. Personel szkolony w jego odczycie minimalizuje błędy. W dużych instalacjach stosuj systemy cyfrowe z alertami przekroczeń.

Pytania i odpowiedzi: Nośność regałów magazynowych

• Co to jest nośność regałów magazynowych?

  Nośność regałów magazynowych to kluczowy parametr określający maksymalne bezpieczne obciążenie, jakie można umieścić na konstrukcji bez ryzyka deformacji, pęknięć czy zawalenia. Stanowi sumę dopuszczalnych obciążeń wszystkich półek w danym regale i decyduje o bezpieczeństwie personelu oraz ochronie towarów.

• Jak określić nośność konkretnego regału magazynowego?

  Nośność podaje producent w dokumentacji technicznej i na tabliczkach znamionowych umieszczonych na regale. Zależy od typu konstrukcji (np. paletowe, półkowe), materiałów użytych do produkcji oraz wyników testów obciążeniowych. Przed eksploatacją użytkownik musi zweryfikować te dane i dostosować je do potrzeb magazynowych.

• Jakie normy i przepisy regulują nośność regałów magazynowych?

  Nośność podlega ścisłym normom branżowym, takim jak PN-EN 15620 dla regałów paletowych czy PN-EN 15635 dotyczące konserwacji. Określają one wymagania testów obciążeniowych, oznaczenia nośności, montażu i regularnych kontroli, minimalizując ryzyko wypadków w magazynach.

• Jak bezpiecznie użytkować regały zgodnie z ich nośnością?

  Bezpieczne użytkowanie wymaga równomiernego rozłożenia ciężaru na półkach, nie przekraczania limitów nośności na każdej z nich, regularnych kontroli wizualnych i okresowych przeglądów technicznych. Nieprzestrzeganie tych zasad prowadzi do deformacji lub zawaleń, dlatego zawsze weryfikuj oznaczenia i dokumentację producenta.
