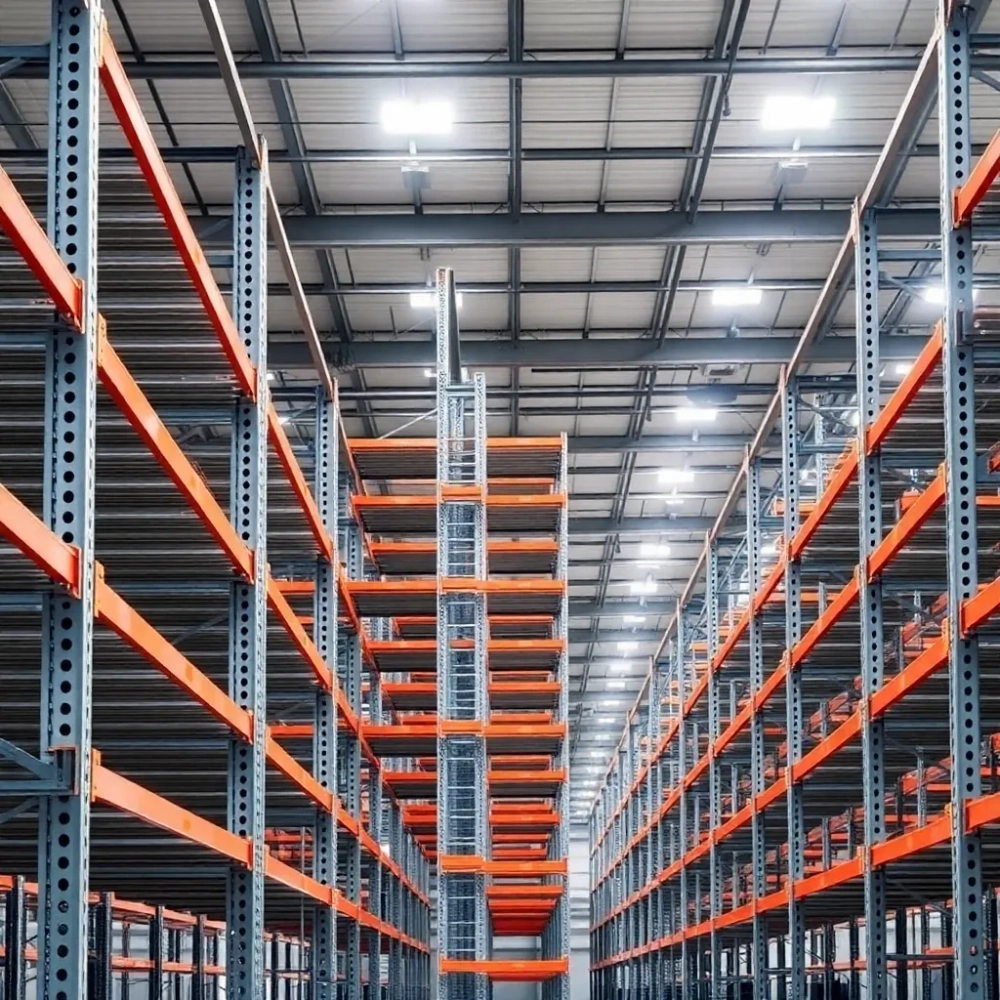

Regały magazynowe a przepisy BHP co musisz wiedzieć

Przewrócony regał potrafi w jednej chwili zmienić sprawny magazyn w miejsce wypadku śmiertelnego, a pracodawca zostaje wtedy sam z pytaniem, czy zrobił wszystko, czego wymaga prawo. Rozbicie tematu regałów magazynowych po ludzku, bez odsyłania do dziesiątek paragrafów, wymaga uporządkowania trzech filarów: dokumentacji, stateczności i codziennej eksploatacji. Poniżej znajdziesz konkretną ścieżkę, jak przejść od pierwszego oglądu regału do wpisu w rejestrze BHP, bez zgadywania i bez luk, które kontroler z PIP wyłapie w ciągu pięciu minut.

• Oznakowanie i dokumentacja regału magazynowego
• Stateczność regału magazynowego kiedy kotwienie jest obowiązkowe
• Eksploatacja regałów magazynowych obowiązki pracodawcy na co dzień
• Najczęstsze błędy pracodawców przy eksploatacji regałów
• Normy PN dla regałów magazynowych
• Checklisty dla służb BHP
• FAQ najczęściej zadawane pytania

Oznakowanie i dokumentacja regału magazynowego

Regały magazynowe nie podlegają żadnej dyrektywie nowego podejścia, więc na nowej konstrukcji nie znajdziesz znaku CE ani deklaracji zgodności w rozumieniu znakowania maszyn. To często myli osoby przyzwyczajone do certyfikatów na wózkach widłowych czy suwnicach. Brak CE nie zwalnia jednak z obowiązku dostarczenia dokumentu potwierdzającego bezpieczeństwo użytkowania, ponieważ wymóg taki wynika wprost z § 69 rozporządzenia Ministra Pracy i Polityki Społecznej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 2003 nr 169 poz. 1650).

Zaświadczenie od producenta lub dostawcy musi zawierać pięć konkretnych elementów, bez których dokument jest nieważny. Są to: nazwa i znak wytwórcy, oznaczenie identyfikujące dany typ regału, numer fabryczny wraz z rokiem produkcji, wyniki badań wytrzymałościowych oraz jednoznaczne stwierdzenie zgodności z wymaganiami bezpieczeństwa. Piąty punkt bywa najczęściej pomijany, a kontrolerzy traktują ogólnikowe sformułowania jak brak dokumentu.

Tabliczka znamionowa na nowym regału powinna znajdować się w miejscu widocznym bez potrzeby przesuwania towaru. Oprócz producenta musi zawierać dopuszczalne obciążenie każdej półki (nie całego regału) oraz skróconą instrukcję montażu, transportu i użytkowania. Instrukcja w formie papierowej wpinana w ramę to wciąż najlepsza praktyka, bo plik PDF na serwerze ginie przy zmianie obsługi magazynu.

Regały skręcane samodzielnie z profili stalowych bez dokumentu producenta traktowane są jak konstrukcja tymczasowa. Przepisy BHP wymagają dla nich tej samej dokumentacji co dla fabrycznych, a obowiązek jej sporządzenia spoczywa na pracodawcy, nie na montera.

Stary regał bez dokumentów też można zalegalizować, o ile da się odtworzyć producenta, typ i parametry na podstawie tabliczki, oznaczeń na profilach albo archiwalnych kart katalogowych. Gdy to niemożliwe, pozostaje zlecenie ekspertyzy firmie rzeczoznawczej, która przeprowadzi próby obciążeniowe i wyda zaświadczenie zastępcze. Traktowanie takiego egzemplarza jako bezterminowo bezpiecznego to klasyczny błąd, który kończy się decyzją PIP o wstrzymaniu eksploatacji.

Stateczność regału magazynowego kiedy kotwienie jest obowiązkowe

Regał może być doskonale wykonany i mieć pełną dokumentację, a mimo to przewróci się przy pierwszym mocniejszym uderzeniu wózka, jeśli jego stateczność nie została zapewniona na etapie montażu. Przepisy BHP w tym zakresie odsyłają do Polskich Norm, a te podają dwie ścieżki obliczeniowe: uproszczoną i dokładną. Pierwsza z nich to reguła geometryczna, która działa bezbłędnie przy regałach stacjonarnych, nieprzymocowanych do ściany.

Reguła H ≤ 4 × D oznacza, że wysokość regału (H) nie może przekraczać czterokrotności jego głębokości (D), jeśli ma stać samodzielnie bez kotwienia. Przy regale o głębokości 80 cm wysokość nie może zatem przekroczyć 320 cm, czyli około 10,5 stopy paletowej. To proste kryterium wynika z momentów sił działających na bryłę sztywną: przy proporcji 1:4 środek ciężkości ładunku pozostaje nad bazą, więc konstrukcja nie wymaga dodatkowych punktów mocowania.

Gdy proporcja H/D jest większa niż 4:1, w grę wchodzi wzór dokładny S = Mu/Mw ≥ 2, gdzie Mu to suma momentów ustalających (ciężar własny regału, ciężar ładunku, siły tarcia o podłogę), a Mw to suma momentów wywracających (uderzenia wózka, pchanie ładunku, parcie wiatru przy bramach). Wynik S poniżej 2 oznacza, że regał wymaga kotwienia do podłoga, mocowania do ściany lub łączenia w rzędy wzajemnie się stabilizujące.

Kotwienie to nie to samo co przykręcenie do podłogi dyblami ze sklepu budowlanego. Kotwa musi przenosić siłę wyrywającą i ścinającą, a jej nośność zależy od klasy betonu oraz głębokości osadzenia. W typowej posadzce przemysłowej o grubości 15 cm kotwa M12 osadzona na 10 cm przenosi około 15 kN na wyrywanie. Wartość tę trzeba zweryfikować z dokumentacją producenta kotew, bo tańsze zamienniki potrafią mieć nośność o połowę niższą.

Regał stojący na kółkach, nawet z hamulcem, nie spełnia wymagań stateczności w rozumieniu normy. Przepisy traktują taką konstrukcję jako regał ruchomy podlegający odrębnym zasadom, a nie jako regał magazynowy w rozumieniu § 69 rozporządzenia.

Łączenie regałów w rzędy daje efekt synergii, bo moment wywracający rozkłada się na kolejne ramy. Warunkiem jest sztywne połączenie elementami dopuszczonymi przez producenta, nie przypadkowymi kątownikami ze ścinka. Przy rzędach dłuższych niż 20 m warto rozważyć dodatkowe stężenia pionowe, bo drgania od wózków kumulują się w środku ciągu i potrafią poluzować połączenia po kilku miesiącach eksploatacji.

Eksploatacja regałów magazynowych obowiązki pracodawcy na co dzień

Dokumentacja i stateczność to dopiero początek, bo przepisy BHP nakładają na pracodawcę szereg obowiązków bieżących, o których przypomina się dopiero podczas kontroli. Odstępy między regałami muszą umożliwiać swobodny manewr środków transportu wewnętrznego, a jednocześnie nie mogą tworzyć zaułków bez wyjścia ewakuacyjnego. Minimalne przejście komunikacyjne w magazynie wynosi 0,75 m, ale przy ruchu wózków czołowych warto zostawić co najmniej szerokość roboczą powiększoną o 0,5 m z każdej strony.

Zabezpieczenia przed przewróceniem obejmują nie tylko kotwy, ale też odbojniki słupowe przy regałach narażonych na uderzenia wózków widłowych. Standardowy odbojnik z rury stalowej 100 mm wypełnionej betonem, zakotwiony w posadzce, pochłania energię zderzenia do 5 kJ bez trwałego odkształcenia. Bez niego każde zbyt mocne cofnięcie się wózka kończy się wygięciem słupka i koniecznością wyłączenia całego ciągu z eksploatacji.

Identyfikacja starych regałów bez dokumentacji wymaga systematycznego podejścia, bo chaotyczne przeglądy kończą się uznaniowym zakwalifikowaniem konstrukcji jako „bezpiecznej". Pierwszym krokiem jest inwentaryzacja wszystkich egzemplarzy z opisem konstrukcji, wymiarów i śladów identyfikacyjnych. Drugim krokiem jest ustalenie nośności na podstawie grubości ścianek profili, gatunku stali i rozstawu półek. Trzecim krokiem jest fizyczna próba obciążeniowa wykonana przez uprawnioną firmę z użyciem siłownika hydraulicznego.

Próba obciążeniowa trwa zwykle od dwóch do czterech godzin na jeden regał i kosztuje od 800 do 1500 zł netto za egzemplarz przy typowej palecie wymiarowej. Kwota ta jest nieporównywalnie niższa od kary za wypadek przy przewróceniu, która w połączeniu z odszkodowaniem ZUS potrafi sięgnąć kilkuset tysięcy złotych.

Szkolenie pracowników obsługujących regały to osobny obowiązek wynikający z art. 237 Kodeksu pracy. Operator wózka musi znać dopuszczalne obciążenia półek, zasadę cięższych ładunków na dole i zakaz wspinania się po konstrukcji. Szkolenie powinno być powtarzane nie rzadziej niż raz na trzy lata, a w przypadku regałów wysokiego składowania powyżej 6 m, wskazane jest wprowadzenie dodatkowego instruktażu stanowiskowego po każdej zmianie układu regałów.

Rejestr regałów prowadzony w formie papierowej lub elektronicznej musi zawierać daty przeglądów, wyniki kontroli oraz informacje o naprawach. Inspektor PIP pytając o rejestr, oczekuje konkretnej kartoteki, a nie folderu z fakturami. Warto prowadzić go w arkuszu kalkulacyjnym z kolumnami: lokalizacja, numer identyfikacyjny, data montażu, data ostatniej kontroli, dopuszczalna nośność, uwagi. Taki rejestr zajmuje kilkanaście wierszy rocznie i stanowi najlepszą obronę w razie wypadku.

Najczęstsze błędy pracodawców przy eksploatacji regałów

Praktyka kontrolna pokazuje, że pracodawcy w magazynach popełniają te same błędy niezależnie od wielkości zakładu, bo źródłem problemu jest zwykle brak jednej osoby odpowiedzialnej za regały. W małych firmach regałami zajmuje się magazynier, w dużych dział BHP, a w obu przypadkach brakuje czasu na systematyczny przegląd. Efektem jest sytuacja, w której regał stoi 15 lat, nikt nie sprawdzał kotew, aż w końcu jeden słupek zaczyna odstawać od podłogi i interwencja staje się nagła.

Drugim powtarzającym się błędem jest ignorowanie ograniczeń nośności podczas presji na zwiększenie zatowarowania. W okresach wzmożonej sprzedaży półki uginają się pod ciężarem paczek, których nikt nie zważył. Skutek to trwałe odkształcenie belki, które obniża jej nośność o 20-30%, a w kolejnym cyklu obciążeń prowadzi do pęknięcia spawu. Tymczasem wystarczyłoby trzymać na regale kartę z dopuszczalnym obciążeniem i wagi do kontroli przyjęcia towaru.

Brak kotew przy regałach sięgających powyżej 4:1 to trzeci klasyczny grzech, często widywany w halach zbudowanych na fali ekspansji. Regał rośnie, bo przybywa towaru, a w pewnym momencie jego proporcja przekracza bezpieczną granicę, ale nikt tego nie weryfikuje. Rozwiązanie wymaga zatrudnienia projektanta albo skorzystania z uproszczonej tabeli producenta kotew, która na podstawie wysokości i głębokości podaje wymaganą liczbę punktów mocowania.

Regał nieprzykręcony do podłogi w strefie ruchu wózków widłowych stanowi wykroczenie przeciwko przepisom BHP zagrożone grzywną od 1000 do 30 000 zł. W przypadku wypadku przy pracy odpowiedzialność karna pracodawcy może obejmować zarzut narażenia na niebezpieczeństwo utraty życia lub ciężkiego uszczerbku na zdrowiu z art. 163 Kodeksu karnego.

Czwarty błąd to traktowanie regałów jako konstrukcji niezniszczalnej. Tymczasem każdy regał ma okres eksploatacji wyznaczony przez producenta, zwykle od 10 do 20 lat w zależności od intensywności użytkowania. Po tym czasie stal traci swoje właściwości zmęczeniowe, spawy korodują od wewnątrz, a profile przyjmują mikrouszkodzenia niewidoczne gołym okiem. Przegląd techniczny regału powinien obejmować nie tylko sprawdzenie geometrii, ale też badania nieniszczące spawów w newralgicznych punktach.

Piątym, często pomijanym błędem jest brak procedury postępowania po uderzeniu wózka w regał. Nawet niewielkie zderzenie wymaga wyłączenia konstrukcji z eksploatacji i zgłoszenia zdarzenia do przełożonego, zanim ktokolwiek oceni szkodę „na oko". W praktyce magazynier wstaje, sprawdza, czy regał stoi prosto, i wraca do pracy, bo presja na terminową wysyłkę jest silniejsza niż procedura. Po kilku takich incydentach konstrukcja zaczyna się przechylać, a wtedy sama decyzja o wyłączeniu zapada po wypadku.

Normy PN dla regałów magazynowych

Polskie Normy z serii PN-M-783xx stanowią podstawowe odniesienie przy ocenie zgodności regału z wymaganiami bezpieczeństwa. Trzy najważniejsze pozycje obejmują nazewnictwo i podział, wymagania wytrzymałościowe oraz parametry podstawowe. Zmiany statusu tych norm w ostatnich latach wynikają z przeglądu PKN, a nie z wprowadzenia nowych regulacji unijnych, bo w obszarze regałów nie powstała dotąd dedykowana dyrektywa.

Wycofanie PN-M-78321:1988 nie oznacza automatycznie, że regały wyprodukowane zgodnie z tą normą stały się niezgodne z przepisami. Norma wycofana zachowuje status dokumentu odniesienia w sprawach spornych i przy ocenie starszych konstrukcji. W praktyce oznacza to, że producent może się na nią powoływać, ale nowe konstrukcje warto projektować w oparciu o aktualną wiedzę techniczną i metody obliczeniowe zawarte w Eurokodach.

Eurokod 3 (PN-EN 1993) obejmuje projektowanie konstrukcji stalowych, ale jego stosowanie do regałów magazynowych wymaga uwzględnienia dodatkowych zaleceń producenta dotyczących obciążeń dynamicznych i zmęczeniowych. Bezpośrednie przeniesienie tabel Eurokodu na regał półkowy bez współczynników korekcyjnych prowadzi do wyników zaniżonych lub zawyżonych.

Przy zakupie nowego regału warto żądać od dostawcy nie tylko zaświadczenia, ale też wskazania konkretnych norm, według których projektowano konstrukcję. Fraza „zgodnie z obowiązującymi przepisami" jest niewystarczająca, bo nie pozwala zweryfikować deklaracji w razie wątpliwości. Konkretny numer normy daje kontrolerowi PIP punkt odniesienia, a pracodawcy pewność, że nie kupuje kota w worku.

Checklisty dla służb BHP

Trzy krótkie listy kontrolne pozwalają uporządkować najważniejsze punkty oceny regału: przy zakupie nowego egzemplarza, przy weryfikacji starego i przy ocenie stateczności konstrukcji już stojącej w hali. Każda z nich ma formę szybkiego audytu, który można wykonać w ciągu godziny na jedną strefę magazynową.

Checklista zakup nowego regału

• Zaświadczenie z numerem fabrycznym, rokiem produkcji i wynikami badań
• Tabliczka znamionowa na ramie z dopuszczalnym obciążeniem każdej półki
• Instrukcja montażu, transportu i użytkowania w języku polskim
• Wskazanie norm, według których zaprojektowano konstrukcję
• Karta kotwienia z liczbą i rozmieszczeniem punktów mocowania
• Gwarancja producenta z terminem i warunkami

Checklista ocena starego regału

• Inwentaryzacja: lokalizacja, wymiary, ślady identyfikacyjne producenta
• Sprawdzenie stanu profili: korozja, pęknięcia, odkształcenia
• Próba obciążeniowa wykonana przez firmę z uprawnieniami
• Zaświadczenie zastępcze z wynikami badań i stwierdzeniem zgodności
• Wpis do rejestru regałów z datą oceny i terminem następnego przeglądu
• Oznakowanie dopuszczalnych obciążeń w widocznym miejscu

Checklista stateczność i kotwienie

• Pomiar H i D, sprawdzenie proporcji H/D ≤ 4
• W razie potrzeby obliczenie wskaźnika S = Mu/Mw ≥ 2
• Kotwy mechaniczne w posadzce klasy minimum C20/25
• Rozstaw kotew zgodny z dokumentacją producenta
• Odbojniki słupowe w strefach ruchu wózków widłowych
• Coroczna kontrola kotew z udokumentowaniem wyników

FAQ najczęściej zadawane pytania

Czy regał magazynowy musi mieć znak CE? Nie, ponieważ dla regałów nie istnieje dyrektywa nowego podejścia wymagająca oznakowania CE. Wymagane jest zaświadczenie producenta i tabliczka znamionowa zgodnie z § 69 rozporządzenia MPiPS.

Co zrobić ze starym regałem bez dokumentów? Należy zlecić inwentaryzację i próbę obciążeniową uprawnionej firmie, która wyda zaświadczenie zastępcze z wynikami badań. Bez takiego dokumentu regał nie powinien być eksploatowany.

Kiedy kotwienie regału jest obowiązkowe? Gdy proporcja wysokości do głębokości przekracza 4:1 lub gdy wskaźnik stateczności S spada poniżej 2. W obu przypadkach konieczne jest mocowanie do podłoga, ściany lub łączenie rzędów.

Jak często kontrolować regały? Ogólna kontrola wizualna co kwartał, przegląd kotwienia raz w roku, badania nieniszczące spawów co 3-5 lat w zależności od intensywności eksploatacji.

Czy regał na kółkach z hamulcem spełnia wymagania? Nie, taka konstrukcja jest klasyfikowana jako regał ruchomy i podlega odrębnym zasadom, a nie wymaganiom § 69 dla regałów stacjonarnych.

Źródła

Rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity: Dz.U. 2003 nr 169 poz. 1650, z późn. zm.) isap.sejm.gov.pl

Polska Norma PN-M-78320:1978 Regały magazynowe statyczne. Nazwy, podział i symbole pkn.pl

Polska Norma PN-M-78321:1988 Regały magazynowe statyczne. Wymagania i badania (norma wycofana 21.09.2015) pkn.pl

Polska Norma PN-M-78322:1989 Regały magazynowe statyczne. Parametry podstawowe pkn.pl

Eurokod 3: PN-EN 1993-1-1 Projektowanie konstrukcji stalowych pkn.pl

Kodeks pracy, art. 237 Obowiązki pracodawcy w zakresie szkolenia pracowników isap.sejm.gov.pl

Kodeks karny, art. 163 Narażenie na niebezpieczeństwo utraty życia lub ciężkiego uszczerbku na zdrowiu isap.sejm.gov.pl

Państwowa Inspekcja Pracy publikacje dotyczące bezpieczeństwa magazynów pip.gov.pl

Zakład Ubezpieczeń Społecznych świadczenia z tytułu wypadków przy pracy zus.pl

Zanim wrócisz do codziennych obowiązków, wydrukuj trzy powyższe checklisty i przejdź z nimi przez magazyn. Godzina systematycznej pracy teraz oszczędza wielu godzin wyjaśnień przy kontroli PIP albo, co gorsza, przy wypadku, którego nikt nie chce tłumaczyć rodzinie poszkodowanego.
