Zmieścić instalację 10 kW na dachu, który rzuca cień od komina, albo na dachu płaskim z ograniczeniami nośności to problem, z którym mierzy się co trzeci inwestor w Polsce. Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW oznacza najczęściej stelaż wolnostojący pod 22 moduły w układzie dwa rzędy po jedenaście sztuk, zajmujący od 35 do 45 m² powierzchni. Przy kącie nachylenia 30° i odpowiednim kotwieniu taka instalacja produkuje rocznie tyle samo energii co klasyczny montaż na dachu, a przy tym pozwala precyzyjnie ustawić azymut i uniknąć zacienienia od kominów, lukarn czy sąsiednich budynków.

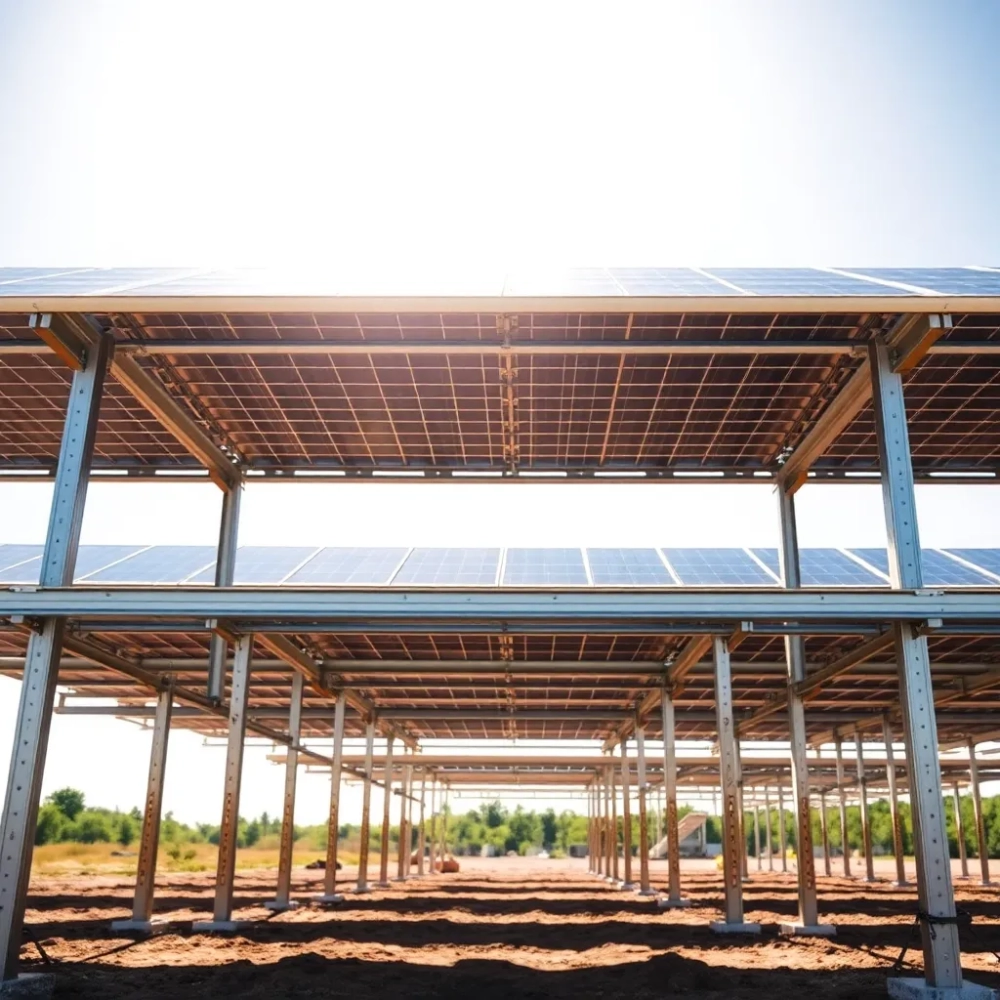

Konstrukcja pod panele fotowoltaiczne na gruncie 10 kw wymiary

Gruntowa konstrukcja montażowa dla 22 paneli 10-12 kW

Wolnostojący stelaż pod panele fotowoltaiczne sprawdza się wszędzie tam, gdzie dach odpada z obiektywnych przyczyn. Płaski dach pokryty papą z ograniczeniami wagowymi, dach skośny z niekorzystną ekspozycją północno-wschodnią, dach z licznymi lukarnami i oknami połaciowymi albo po prostu brak wolnej powierzchni na dachu w stosunku do zużycia energii w gospodarstwie domowym. Decyzja o montażu na gruncie często wynika z chęci uzyskania optymalnego kąta nachylenia 30°, który w warunkach polskich daje najwyższy uzysk roczny.

Konstrukcja wolnostojąca na panele w układzie 2×11 zajmuje orientacyjnie 11 metrów długości i 4 metry szerokości przy module 1909×1140 mm, licząc z odstępami montażowymi. Kąt nachylenia 30° to kompromis między produkcją letnią a zimową. W lecie moduły ustawione bardziej płasko zbierają więcej energii, zimą korzystniejsze jest ustawienie bardziej strome, które ułatwia zsuwanie się śniegu i zwiększa kąt padania promieni przy niskim słońcu.

Wysokość konstrukcji nad gruntem ma kluczowe znaczenie dla wentylacji modułów i ochrony przed zalegającym śniegiem. Standardowy stelaż pod panele grunt podnosi dolną krawędź modułu na 50-80 cm nad ziemią, co zapobiega kontaktowi z mokrym podłożem i pozwala na naturalny przepływ powietrza pod panelami, obniżając ich temperaturę pracy o kilka stopni Celsjusza. Każdy stopień powyżej 25°C obniża moc modułu o około 0,4%, więc chłodzenie pasywne bezpośrednio przekłada się na wyższą produkcję energii w okresie letnim.

Checklist przed zakupem konstrukcji gruntowej: wymiar modułu (długość, szerokość, grubość ramki 30 lub 35 mm), kąt nachylenia, typ gruntu (nośność, przepuszczalność), strefa wiatrowa i śniegowa wg PN-EN 1991, planowana moc instalacji, odległość od granicy działki zgodnie z przepisami budowlanymi.

Specyfikacja techniczna stelaża wolnostojącego 10 kW

Tabela poniżej przedstawia kompletną specyfikację konstrukcji gruntowej przeznaczonej do typowej instalacji fotowoltaicznej o mocy 10-12 kW, złożonej z 22 modułów o mocy jednostkowej 450-460 W.

ParametrWartość
Liczba modułów22 sztuki
Wymiar pojedynczego modułu1909×1140×30 mm
Kąt nachylenia30°
Układ modułów2 rzędy pionowo po 11 sztuk
Powłoka ochronnaMagnelis® ZM310
Gwarancja producenta10 lat
Kraj produkcjiPolska
Czas dostawy3 dni robocze
Cena netto5500 zł
Cena brutto6765 zł

Powłoka Magnelis® to stalowy rdzeń pokryty stopem cynku, aluminium i magnezu w proporcjach zapewniających trzykrotnie wyższą odporność na korozję niż klasyczny ocynk ogniowy. W środowisku klasy C3 (atmosfera przemysłowa lub miejska) i C4 (obszary nadmorskie, tereny przemysłowe) Magnelis® zachowuje właściwości ochronne przez ponad 25 lat, podczas gdy standardowy ocynk wykazuje pierwsze oznaki korozji po 8-12 latach. Mechanizm działania opiera się na tworzeniu warstwy tlenków magnezu, które samoczynnie regenerują się w miejscach uszkodzeń mechanicznych.

Kiedy grunt, kiedy dach? Praktyczny przewodnik

Montaż paneli na gruncie kosztuje więcej niż na dachu skośnym. Za stelaż gruntowy trzeba zapłacić od 5 do 7 tysięcy złotych netto, podczas gdy system dachowy dla tej samej mocy to wydatek rzędu 2-3 tysięcy złotych. Różnica wynika z konieczności zastosowania grubszych profili nośnych, systemu kotwienia w gruncie i większej ilości stali. Mimo to grunt wygrywa w sytuacjach, gdzie dach jest technicznie nieodpowiedni lub ekonomicznie nieopłacalny do adaptacji.

Dach płaski z membraną PVC lub EPDM wymaga dodatkowych obciążeń balastowych lub przebić przez hydroizolację, co generuje koszty i ryzyko przecieków. Dach skośny z azymutem odchylonym od południa o więcej niż 45° traci rocznie ponad 10% produkcji w stosunku do optymalnej ekspozycji. Dach z wieloma przeszkodami w postaci kominów, wywietrzników i okien dachowych może zmniejszyć użyteczną powierzchnię nawet o 40%, co przy mocach 10 kW oznacza konieczność rezygnacji z części modułów lub zastosowania mniejszych paneli o niższej sprawności.

System montażowyKoszt konstrukcji (netto)Optymalny kątWymagana powierzchniaKiedy wybrać
Dach skośny2000-3500 zł30-40° (zgodny z dachem)35-45 m²Dach o dobrym stanie, korzystna ekspozycja
Dach płaski3000-4500 zł10-15°40-55 m²Dach o dobrej nośności, brak możliwości gruntowej
Carport8000-12000 zł10-15°35-45 m²Potrzeba zadaszenia, pojazdów
Grunt wolnostojący5500 zł30°35-45 m²Brak miejsca na dachu, optymalizacja kąta

Carport, czyli wiata fotowoltaiczna nad parkingiem lub tarasem, łączy funkcję zadaszenia z produkcją energii. Konstrukcja PV 12 kW w formie carportu kosztuje znacznie więcej niż klasyczny stelaż gruntowy, ale zapewnia cień nad samochodem lub miejscem postojowym. Wymaga jednak fundamentów betonowych i spełnienia wymogów prawa budowlanego dla obiektów kubaturowych.

Montaż krok po kroku

Instalacja stelaża pod panele na gruncie wymaga precyzyjnego przygotowania terenu i zachowania kolejności montażu. Pierwszy etap to wypoziomowanie i odchwaszczenie pasa gruntu o szerokości około 5 metrów i długości 12 metrów, z uwzględnieniem odstępu minimum 1 metra od granicy działki zgodnie z § 12 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Rozstaw podpór zależy od obciążeń śniegiem i wiatrem w danej strefie klimatycznej. Dla Polski wschodniej i centralnej (strefa śniegowa II, obciążenie do 120 kg/m²) rozstaw podpór wynosi maksymalnie 1,8 metra w kierunku spadku modułu. Dla strefy III (Podhale, Sudety, Bieszczady) obciążenie śniegiem sięga 160-200 kg/m², co wymaga zagęszczenia podpór do 1,4 metra. Norma PN-EN 1991-1-3 określa charakterystyczne obciążenie śniegiem gruntu w zależności od lokalizacji, a PN-EN 1991-1-4 definiuje strefy wiatrowe I-III.

Schemat układu 2×11

Dwa rzędy po jedenaście modułów ustawionych pionowo. Każdy rząd ma długość około 11 metrów wzdłuż osi wschód-zachód. Odstęp między rzędami wynosi minimum 80 cm, aby uniknąć wzajemnego zacienienia w godzinach porannych i wieczornych zimą, gdy słońce operuje nisko nad horyzontem.

Mini-kalkulator paneli

Liczba paneli = moc instalacji / moc pojedynczego modułu. Dla 10 kW i modułów 455 W wynik to 22 sztuki. Dla 12 kW przy tych samych modułach potrzeba 26-27 paneli, co przekracza standardową konstrukcję i wymaga rozbudowy o dodatkowy rząd.

Kotwienie konstrukcji w gruncie to etap krytyczny dla bezpieczeństwa instalacji. Trzy najczęściej stosowane metody to kotwy wbijane (do gruntu spoistego, gliny, piasku gliniastego), kotwy wkręcane (do gruntu luźnego, piasku) oraz bloki betonowe (do każdego typu gruntu, ale wymagają wykopu i zbrojenia). Kotwy wbijane mają najniższy koszt i najszybszy montaż, ale nie sprawdzają się w gruntach kamienistych lub z dużą ilością korzeni. Wkręcane kotwy ground screw wymagają specjalistycznego sprzętu, ale oferują natychmiastową nośność bez czasu wiązania betonu.

Bezwzględnie wymagane jest uziemienie konstrukcji. Metalowy stelaż podłączony do szyny uziemiającej instalacji chroni przed skutkami wyładowań atmosferycznych i przepięciami sieciowymi. Brak uziemienia to nie tylko zagrożenie dla falownika, ale realne ryzyko pożaru w przypadku bezpośredniego uderzenia pioruna w konstrukcję.

Narzędzia potrzebne do montażu

  • Poziomica laserowa lub wężowa do wyznaczania płaszczyzny
  • Klucz dynamometryczny do dokręcania śrub z momentem 18-22 Nm
  • Wiertarka z końcówkami Torx T40 do profili aluminiowych
  • Młotek do kotew wbijanych (min. 5 kg)
  • Szczypce do zaciskania złączek MC4
  • Multimetr do sprawdzenia ciągłości uziemienia

Dobór konstrukcji do mocy instalacji

Standardowy stelaż wolnostojący na panele obejmuje warianty dla mocy od 3 kW do 50 kW, różniące się liczbą modułów i rozmiarem profili nośnych. Konstrukcja gruntowa 10 kW oparta na 22 panelach to najpopularniejszy wariant dla gospodarstw domowych o rocznym zużyciu energii 9-11 MWh. Przy module 455 W instalacja produkuje rocznie około 9,5 MWh w warunkach polskich (1000 kWh/kWp), co pokrywa zapotrzebowanie czteroosobowej rodziny z pompą ciepła.

Moc instalacjiLiczba paneli (455 W)Rekomendowana konstrukcjaPowierzchnia zabudowy
5 kW11 sztuk1×11 lub 2×620-25 m²
7 kW15-16 sztuk2×825-32 m²
10 kW22 sztuki2×1135-45 m²
12 kW26-27 sztuk3×9 lub 2×1342-55 m²
15 kW33 sztuki3×1155-70 m²

Konstrukcja PV 12 kW wymaga już większej powierzchni i solidniejszych profili. W tym wariancie optymalny jest układ 2 rzędy po 13 paneli, co daje łączną moc 11,8 kWp. Cena rośnie proporcjonalnie do liczby podpór i długości profili, sięgając 7-8 tysięcy złotych netto.

Obciążenia wiatrowe i śniegowe

Polska podzielona jest na trzy strefy obciążenia wiatrem i cztery strefy obciążenia śniegiem. Konstrukcja gruntowa dla 22 paneli 10 kW musi przenieść obciążenie własne (około 400 kg), obciążenie śniegiem (do 120 kg/m² w strefie II, do 200 kg/m² w strefie IV) oraz siły ssące wiatru dochodzące do 80 kg/m² w strefie wiatrowej I i 120 kg/m² w strefie III.

StrefaObciążenie śniegiemObciążenie wiatremRegiony
Ido 80 kg/m²do 60 kg/m²Pomorze Zachodnie, część Wielkopolski
IIdo 120 kg/m²do 80 kg/m²Większość Polski centralnej i wschodniej
IIIdo 160 kg/m²do 100 kg/m²Podkarpacie, Małopolska, Mazury
IVdo 200 kg/m²do 120 kg/m²Podhale, Sudety, Bieszczady

Obliczenia nośności konstrukcji muszą uwzględniać współczynnik kształtu dla dachu dwuspadowego skierowanego do góry nogami, gdyż moduły fotowoltaiczne pod kątem 30° tworzą powierzchnię generującą zarówno obciążenia grawitacyjne (śnieg), jak i siły aerodynamiczne (parcie i ssanie wiatru). Współczynnik oporu aerodynamicznego dla paneli ustawionych pod kątem 30° wynosi około 1,3 od strony nawietrznej i 0,7 od strony zawietrznej.

Kompatybilność z różnymi typami modułów

Standardowa konstrukcja gruntowa jest kompatybilna z modułami o wymiarach od 1700×1000 mm do 2100×1200 mm i grubości ramki 30-40 mm. Konstrukcja pod panele pionowo, czyli w układzie portretowym, sprawdza się lepiej niż układ poziomy, gdyż zmniejsza obciążenie wiatrem i lepiej wykorzystuje powierzchnię przy kącie 30°. Moduły half-cut o mocy 450-460 W mają wymiary 1909×1140 mm i mieszczą się w standardowym rozstawie profili.

Moduły bifacjalne, czyli dwustronne, produkują dodatkową energię z odbicia światła od gruntu. Aby w pełni wykorzystać ich potencjał, konstrukcja musi podnieść moduły na wysokość minimum 80 cm nad ziemią i zapewnić jasną powierzchnię pod instalacją. Biała folia lub jasny żwir pod panelami zwiększa albedo i podnosi uzysk z tylnej strony modułu o 5-15% w zależności od typu ogniw.

Najczęstsze błędy montażowe

Brak odstępu od gruntu. Montaż paneli bezpośrednio na trawie lub żwirze bez podniesienia na min. 30 cm to proszenie się o kłopoty. Zalegający śnieg, woda deszczowa i rośliny blokują wentylację, obniżają sprawność modułów i przyspieszają korozję dolnej krawędzi ramki.

Złe kotwienie to drugi najczęstszy błąd. Stosowanie kotew o długości 60 cm w gruncie gliniastym strefy III (Podkarpacie) to ryzyko wyrwania przy pierwszym silnym wietrze. Norma wymaga kotew o długości równej co najmniej czterokrotności ich średnicy, ale w praktyce dla bezpieczeństwa stosuje się kotwy 80-120 cm.

Pominięcie uziemienia konstrukcji to błąd, który nie widać gołym okiem, ale jego skutki mogą być katastrofalne. Brak ciągłości elektrycznej między stelażem a szyną uziemiającą falownika oznacza brak ochrony przed przepięciami. W skrajnych przypadkach piorun uderzający w konstrukcję bez uziemienia może zniszczyć całą instalację, w tym falownik i okablowanie.

Brak rezerwy na śnieg to błąd projektowy polegający na zbyt małym odstępie między dolną krawędzią modułu a gruntem. W rejonach podgórskich, gdzie śnieg potrafi zalegać przez wiele tygodni, wysokość 50 cm nad gruntem okazuje się niewystarczająca. Dolna krawędź paneli zanurza się w śniegu, blokując przepływ powietrza i powodując lokalne przegrzewanie modułów.

Zgodność z przepisami budowlanymi

Wolnostojąca instalacja fotowoltaiczna o mocy do 50 kW nie wymaga pozwolenia na budowę, a jedynie zgłoszenia robót budowlanych zgodnie z art. 29 ust. 4 pkt 3 lit. c Prawa budowlanego. Konieczne jest jednak zachowanie odległości minimum 1 metra od granicy działki, a w przypadku działek sąsiadujących z drogą publiczną minimum 4 metrów od jezdni. Instalacja nie może też rzucać cienia na okna sąsiednich budynków mieszkalnych w sposób przekraczający dopuszczalne normy nasłonecznienia.

Konstrukcja gruntowa nie jest trwale związana z gruntem w rozumieniu przepisów o nieruchomościach, ale kotwy wbijane na głębokość powyżej 1 metra mogą wymagać dodatkowej dokumentacji geotechnicznej. W strefach ochrony konserwatorskiej lub na terenach objętych miejscowym planem zagospodarowania przestrzennego obowiązują dodatkowe ograniczenia, które warto sprawdzić przed zakupem konstrukcji.

Najczęstsze pytania inwestorów

Czy konstrukcja gruntowa wymaga fundamentów betonowych? Nie, większość systemów wolnostojących opiera się na kotwach wbijanych lub wkręcanych bezpośrednio w grunt. Betonowe bloki fundamentowe stosuje się tylko w przypadku gruntów niestabilnych lub wymagań inwestora dotyczących trwałości instalacji powyżej 30 lat.

Jak długo trwa montaż konstrukcji dla 22 paneli? Doświadczona ekipa dwóch osób montuje stelaż w ciągu jednego dnia roboczego, a panele w drugim dniu. Łączny czas instalacji wraz z podłączeniem elektrycznym to 2-3 dni. Czas ten wydłuża się do tygodnia przy gruntach kamienistych wymagających użycia kotew betonowych.

Czy konstrukcja wytrzyma huraganowy wiatr? Dobrze zaprojektowany stelaż z odpowiednimi kotwami przenosi obciążenia wiatrem do 120 kg/m², co odpowiada wiatrom o prędkości do 150 km/h. W praktyce polskie instalacje gruntowe nie ulegają uszkodzeniom od wiatru, a problemy pojawiają się jedynie przy montażu niestarannego lub zastosowaniu kotew zbyt krótkich dla danej strefy.

Czy moduły bifacjalne wymagają specjalnej konstrukcji? Tak, moduły dwustronne wymagają podniesienia na minimum 80 cm nad gruntem i zastosowania jasnej powierzchni pod instalacją. Standardowe konstrukcje mają regulowaną wysokość, ale warto to potwierdzić przed zakupem, gdyż nie wszystkie systemy są zoptymalizowane pod bifacjal.

Kiedy warto skonsultować projekt z konstruktorem

Instalacja gruntowa o mocy powyżej 10 kW zlokalizowana na terenie o nachyleniu powyżej 5°, w strefie śniegowej III lub IV, albo na gruncie o niejednorodnej strukturze wymaga obliczeń wytrzymałościowych sporządzonych przez uprawnionego konstruktora. Koszt takiej ekspertyzy to 500-1500 złotych, ale pozwala uniknąć awarii i odpowiedzialności prawnej w przypadku zniszczenia instalacji przez wiatr lub śnieg.

Producenci konstrukcji gruntowych oferują obliczenia nośności dla standardowych warunków, ale indywidualne warunki terenowe mogą wymagać dodatkowej weryfikacji. Dotyczy to szczególnie instalacji na skarpach, terenach podmokłych lub w pobliżu zbiorników wodnych, gdzie warunki wiatrowe i gruntowe znacząco odbiegają od normatywnych.

Indywidualna wycena uwzględnia: dokładne wymiary modułów (różnią się między producentami nawet o 2-3 cm), kąt nachylenia (od 20° do 40°), typ gruntu i zalecaną metodę kotwienia, strefę wiatrową i śniegową wg lokalizacji inwestycji, ewentualne przeróbki pod moduły bifacjal lub panele o niestandardowych wymiarach.

Źródła danych i norm

Specyfikacje techniczne i obciążenia obliczono na podstawie norm: PN-EN 1991-1-1 (oddziaływania na konstrukcje ciężar własny), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1993-1-1 (projektowanie konstrukcji stalowych). Wymagania prawne dotyczące odległości od granicy działki i zgłoszenia robót budowlanych zawiera ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) oraz rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dane klimatyczne dla stref wiatrowych i śniegowych publikuje Instytut Techniki Budowlanej (itb.pl) wraz z mapami obciążeń normatywnych dla Polski.
