Konstrukcja pod panele fotowoltaiczne na dach płaski ile kosztuje w 2026?

Dach płaski potrafi zmienić rachunek za prąd, ale tylko wtedy, gdy stelaż pod panele fotowoltaiczne zostanie dobrany do jego konstrukcji, a nie odwrotnie. Cena samej konstrukcji pod panele fotowoltaiczne na dachu płaskim waha się od 29 do 215 zł netto za sztukę, co oznacza, że dobór systemu potrafi rozłożyć budżet inwestycji na czynniki pierwsze w sposób, którego większość inwestorów w ogóle nie bierze pod uwagę. Różnica między najtańszym podwinięciem blachy trapezowej a pełnym systemem balastowym PD wynosi blisko siedmiokrotność, więc ślepe kopiowanie cennika sąsiada prowadzi prosto do przepłacenia lub do instalacji, która nie przejdzie kontroli wiatrowej i śniegowej w strefie, w której stoi budynek.

• Systemy balastowe na dach płaski ekierka, narty i PD
• Montaż bezinwazyjny uchwyty klejone i podstawy 15°
• Dwugwint na blachodachówkę oraz uchwyty na blachę trapezową
• Stelaż wschód-zachód i vario kiedy się opłaca?
• Checklista przed zakupem konstrukcji
• Najczęstsze pytania inwestorów

Systemy balastowe na dach płaski ekierka, narty i PD

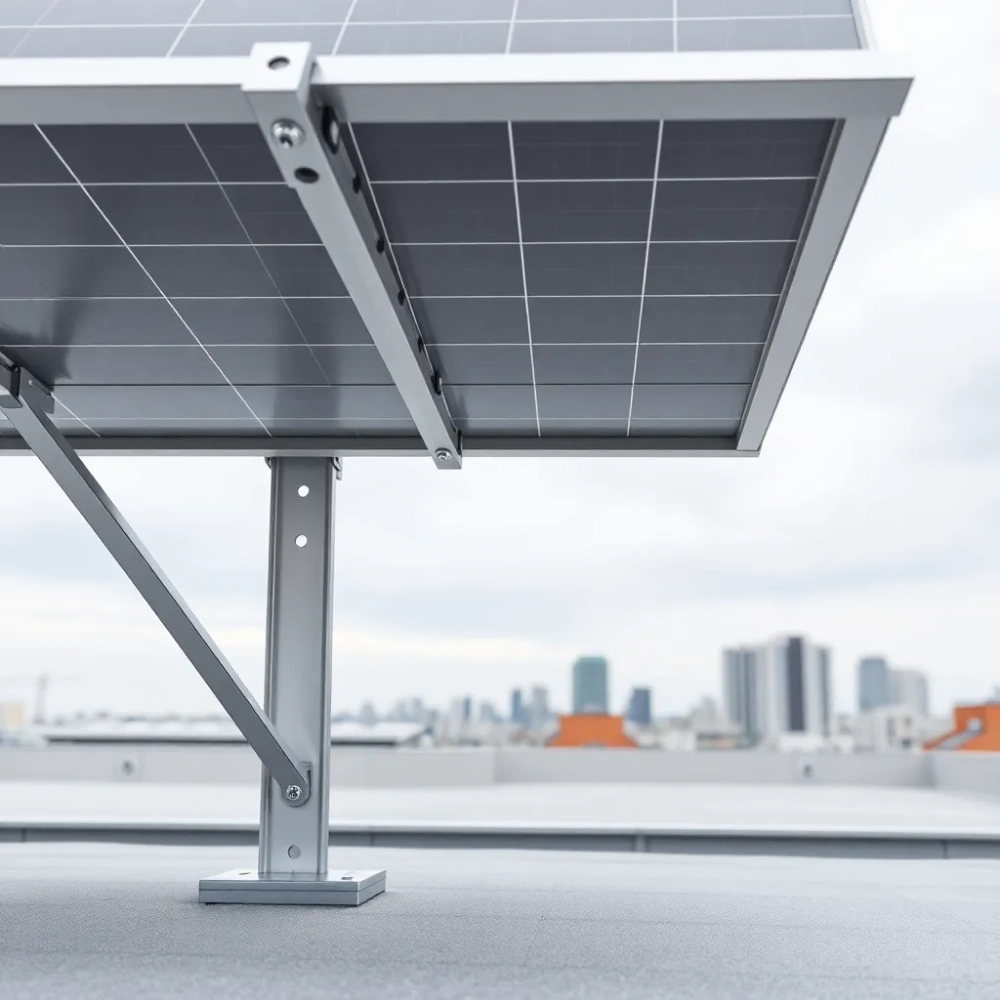

Systemy balastowe to kręgosłup każdej instalacji na dachu płaskim, ponieważ nie wymagają przebijania poszycia, a ciężar bloczków betonowych lub żwirowych przejmuje obciążenie wiatrem. W strefie wiatrowej I i II, określonej zgodnie z PN-EN 1991-1-4, ekierka pionowa o kącie 30° trzyma moduł bez dodatkowego dociążenia na dachu o nośności 80-120 kg/m², o ile kąt nachylenia połaci nie przekracza 5°.

Ekierka pionowa kosztuje 210 zł netto (258,30 zł brutto), a w wersji poziomej 230 zł netto (282,90 zł brutto). Pozioma wersja pozwala dobrać klemy końcowe i środkowe bez rotacji modułu, co na dachu o nachyleniu 2-3° redukuje ryzyko zsuwu panelu pod wpływem termicznego skurczu ramy. Montaż jednego modułu zajmuje około 6-8 minut, więc ekipa czteroosobowa ustawia dziennie 35-45 paneli.

Profile narty to tańsza alternatywa (120 zł netto, 147,60 zł brutto) i sprawdzają się na dachach o spadku do 3° z narożnikiem wschód-zachód, gdzie inwestor potrzebuje obniżyć wysokość zabudowy o 15-20 cm w stosunku do klasycznej ekierki. Narty nie współpracują jednak z klemami środkowymi 30-40 mm, więc montażysta musi zastosować dedykowane adaptery producenta systemu.

PD, czyli podwójnie regulowany stelaż, występuje w wariancie pionowym (215 zł netto, 264,45 zł brutto) i poziomym (185 zł netto, 227,55 zł brutto). System umożliwia korektę kąta po zamontowaniu pierwszego rzędu, co na dachach z nierównościami 1-2 cm na metrze bieżącym eliminuje konieczność stosowania podkładek poziomujących. W strefach wiatrowych III i IV PD wymaga bloczka balastowego 25-40 kg na stopę, a jego powierzchnia styku z membraną PVC lub EPDM nie może przekraczać 0,12 m² bez dodatkowej maty ochronnej.

System wschód-zachód (150 zł netto, 184,50 zł brutto) pozwala ustawić panele symetrycznie po obu stronach osi północ-południe, zwiększając produkcję poranną i popołudniową kosztem szczytu południowego. Rozwiązanie działa najlepiej przy taryfach z dynamicznymi stawkami energii, ponieważ bilansuje generację dobową bez magazynu energii.

Uwaga: na dachach z papy bitumicznej modyfikowanej SBS każdy system balastowy wymaga maty ochronnej o gramaturze minimum 600 g/m², w przeciwnym razie żwir lub bloczek betonowy wgniata się w poszycie pod obciążeniem punktowym 0,4-0,6 MPa.

Kiedy nie stosować ekierki i PD

Ekierka i PD nie nadają się na dachy o spadku powyżej 5°, ponieważ trójkąt staje się niestabilny przy bocznym wietrze i wymaga kotwienia mechanicznego, co niweluje główną zaletę systemu. Rezygnacja z balastu mija się z celem na dachach zielonych o nośności 350-500 kg/m², gdzie inwestor już płaci za ciężar substratu.

Montaż bezinwazyjny uchwyty klejone i podstawy 15°

Uchwyt klejony bezprofilowy (160 zł netto, 196,80 zł brutto) to rozwiązanie dla dachów pokrytych membraną PVC, EPDM lub FPO, gdzie każde przebicie oznacza utratę gwarancji poszycia. W procesie produkcyjnym uchwyt przechodzi obróbkę plazmową powierzchni, dzięki czemu klej poliuretanowy osiąga wytrzymałość na ścinanie 1,8-2,4 MPa po 72 godzinach wiązania.

Montaż polega na odtłuszczeniu membrany acetonem technicznym, nałożeniu primera, a następnie 8-12 g kleju na stopę uchwytu. Po dociśnięciu przez 60 sekund uchwyt nie może być obciążany przez 24 godziny, co wydłuża czas instalacji na dachu o 30-40% w porównaniu z systemem balastowym.

Podstawa niska 15° (29 zł netto, 35,67 zł brutto) i wysoka 15° (38 zł netto, 46,74 zł brutto w wariancie poziomym, 60 zł netto, 73,80 zł brutto w wariancie pionowym) tworzą gamę umożliwiającą precyzyjne ustawienie kąta na dachu o spadku 0°. Wysoka podstawa zwiększa roczną produkcję o 4-6% w stosunku do niskiej w lokalizacjach powyżej 52° szerokości geograficznej północnej.

Wariant wschód-zachód 15° (50 zł netto, 61,50 zł brutto) to konfiguracja symetryczna dla dachów z ograniczeniem wysokości zabudowy 50-70 cm nad membraną. Na dachu o powierzchni 100 m² system generuje rocznie 9 500-11 000 kWh, o 12-15% mniej niż klasyczna ekierka 30° zwrócona na południe, ale za to z bardziej równomiernym rozkładem godzinowym.

Klej poliuretanowy traci 30% wytrzymałości w temperaturze poniżej 10°C, więc montaż zimowy wymaga namiotu termicznego lub kleju hybrydowego MS Polymer, który wiąże już od 5°C.

Kiedy nie stosować montażu klejonego

Uchwyty klejone nie sprawdzają się na dachach z papą oksydowaną, ponieważ migracja bitumu obniża przyczepność kleju o 40-60% w ciągu pierwszych dwóch lat. Na takich poszyciach bezpieczniej przejść na system balastowy z matą ochronną lub na kotwienie mechaniczne przez kołnierz EPDM.

Dwugwint na blachodachówkę oraz uchwyty na blachę trapezową

Dwugwint na blachodachówkę to rozwiązanie mechaniczne dla dachów skośnych, ale z powodzeniem stosowane na dachach płaskich z blachy trapezowej T18, T20 lub T35. Wariant pionowy kosztuje 70 zł netto (86,10 zł brutto), a poziomy 90 zł netto (110,70 zł brutto). Dwugwint przechodzi przez blachę do krokwi, a uszczelnienie stanowi gumowa podkładka EPDM z kołnierzem dociskowym.

Nośność pojedynczego dwugwintu na wyciąganie wynosi 1,2-1,6 kN, co odpowiada strefie wiatrowej III przy module o wymiarach 1722×1134 mm. Montaż wymaga wiertła stopniowego o średnicy 9 mm, a moment dokręcenia śruby to 18-22 Nm, przekroczenie tej wartości prowadzi do zgniecenia uszczelki.

Uchwyt vario pionowy (90 zł netto, 110,70 zł brutto) i poziomy (115 zł netto, 141,45 zł brutto) pozwala regulować wysokość klemy od 30 do 50 mm, co kompensuje nierówności blachy trapezowej do 20 mm na metrze. Vario współpracuje z szyną aluminiową 40×40 mm, tą samą, która obsługuje systemy balastowe, więc magazyn instalatora może utrzymywać jeden profil do wszystkich zleceń.

Uchwyt trapezowy to najtańsze rozwiązanie mechaniczne (40 zł netto, 49,20 zł brutto niezależnie od orientacji), ale wymaga, aby moduł leżał bezpośrednio na fali blachy. W praktyce oznacza to konieczność dobrania wysokości fali do ramy panelu, co ogranicza wybór modułów do tych o wysokości ramy 30-35 mm.

Kiedy nie stosować dwugwintu

Dwugwint nie nadaje się do blach trapezowych bez podkonstrukcji krokwiowej, ponieważ blacha sama w sobie nie przenosi siły wyciągającej powyżej 0,6 kN. W takich sytuacjach pozostaje montaż balastowy lub klejony, w zależności od typu poszycia.

Stelaż wschód-zachód i vario kiedy się opłaca?

Konfiguracja wschód-zachód na dachu płaskim opłaca się w trzech scenariuszach: gdy taryfa sprzedawcy energii premiuje generację poranną i popołudniową, gdy dach ma ograniczenie masy (nośność poniżej 80 kg/m²) i gdy kąt nachylenia połaci wymusza symetryczne ustawienie. W typowej instalacji 10 kWp na stelażu wschód-zachód produkcja roczna spada o 10-14% w porównaniu z klasycznym ustawieniem południowym, ale za to szczyt generacji rozciąga się na 7-8 godzin zamiast 4.

System vario (90-115 zł netto) zaczyna mieć sens ekonomiczny, gdy na dachu pracują moduły o różnej wysokości ramy, na przykład 30 mm i 35 mm, a różnica wysokości fali blachy trapezowej przekracza 15 mm. Bez vario instalator musi stosować podkładki dystansowe, które zabierają 2-3 minuty na każdy moduł i tworzą dodatkowy punkt korozji.

Decyzja między wariantem pionowym a poziomym paneli wpływa na obciążenie wiatrem o 15-25%, ponieważ pionowy moduł łapie wiatr boczny mniejszą powierzchnią. W strefie wiatrowej III i IV układ pionowy zmniejsza wymaganą masę balastu o 8-12 kg na stopę, co na dachu o powierzchni 200 m² daje oszczędność 600-900 kg bloczków.

Na dachach zielonych i żwirowych stelaż wschód-zachód w wariancie pionowym współpracuje z matą antychwastową o gramaturze 300 g/m², zapobiegając przerastaniu roślinności pod modułami. Mata musi zachodzić na 40 cm poza obrys każdego panelu, w przeciwnym razie korzenie sięgają klemy środkowej w ciągu 2-3 sezonów.

Kalkulator kosztu konstrukcji

Checklista przed zakupem konstrukcji

• Rodzaj poszycia dachu: membrana PVC, EPDM, FPO, papa bitumiczna SBS lub oksydowana, blacha trapezowa, blacha na rąbek
• Kąt nachylenia połaci i jego jednorodność na całej powierzchni
• Nośność dachu w kg/m² potwierdzona projektem konstrukcyjnym
• Orientacja południowa, wschodnio-zachodnia lub mieszana
• Wymagana masa balastu w strefie wiatrowej wg PN-EN 1991-1-4
• Obciążenie śniegiem wg PN-EN 1991-1-3 dla lokalizacji inwestycji
• Kompatybilność klem i szyn z ramą modułu (wysokość 30-40 mm)
• Możliwość prowadzenia okablowania DC w kanałach lub pod matą
• Dostęp do krawędzi dachu dla straży pożarnej i serwisu
• Gwarancja poszycia dachu i warunki utrzymania jej po montażu

Najczęstsze pytania inwestorów

Czy konstrukcja balastowa nie uszkodzi membrany dachowej?

Nie, pod warunkiem zastosowania maty ochronnej z filcu poliestrowego o gramaturze minimum 600 g/m². Mata rozkłada nacisk punktowy bloczka na powierzchnię 0,2-0,3 m², obniżając ciśnienie na membranę do 0,02-0,04 MPa, co mieści się w granicach wytrzymałości PVC i EPDM. Bez maty bloczek betonowy o masie 25 kg wgniata się w poszycie w ciągu 6-12 miesięcy, tworząc mikropęknięcia niewidoczne z powierzchni.

Ile kosztuje kompletna konstrukcja pod instalację 10 kWp?

Dla typowej instalacji 24 modułów na dachu płaskim z ekierką pionową koszt samych stelaży wynosi 24 × 210 zł = 5 040 zł netto (5 443 zł brutto), bez szyn, klem i łączników. Pełny zestaw z szynami aluminiowymi 40×40, klemami końcowymi i środkowymi oraz śrubami imbusowymi A2-70 zamyka się w kwocie 7 500-9 000 zł netto, czyli około 8 100-9 720 zł brutto dla 10 kWp.

Który system wybrać przy ograniczonej nośności dachu?

Przy nośności 60-80 kg/m² pozostaje uchwyt klejony bezprofilowy lub podstawa niska 15° z minimalnym balastem 15 kg na stopę. Klej poliuretanowy przenosi obciążenie bezpośrednio na membranę, omijając ograniczenia nośnościowe dachu. Trzeba jednak pamiętać, że klej wymaga 72 godzin wiązania bez obciążenia, co wydłuża harmonogram montażu o jeden pełny dzień roboczy.

Czy montaż konstrukcji wymaga projektu budowlanego?

Instalacja do 50 kWp na dachu istniejącego budynku nie wymaga pozwolenia na budowę, ale wymaga zgłoszenia lub projektu wykonawczego, jeśli obciążenie dachu przekracza wartości z projektu pierwotnego. Dla systemów balastowych o masie przekraczającej 80 kg/m² projektant konstrukcji musi wykonać obliczenia statyczne i potwierdzić, że dach przenosi nowe obciążenia stałe oraz zmienne wiatrem i śniegiem wg PN-EN 1991.

Jak długo trwa montaż konstrukcji na dachu 100 m²?

Czteroosobowa ekipa z doświadczeniem montuje 25-35 modułów dziennie z systemem balastowym i 18-25 modułów z systemem klejonym ze względu na czas wiązania kleju. Dla instalacji 30 modułów na 100 m² dachu płaskiego pełny montaż konstrukcji, bez okablowania i falownika, zajmuje 1-2 dni robocze, a z okablowaniem 2-3 dni.

Źródła danych: PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1991-1-3 (obciążenie śniegiem), cenniki dystrybutorów systemów montażowych PV obowiązujące w drugim kwartale 2024, katalogi producentów szyn aluminiowych 40×40 mm oraz klem końcowych i środkowych do modułów o ramie 30-40 mm. Adresy źródeł do weryfikacji: eurocodepoland.pkn.pl, iea-pvps.org, pv-tech.org.
