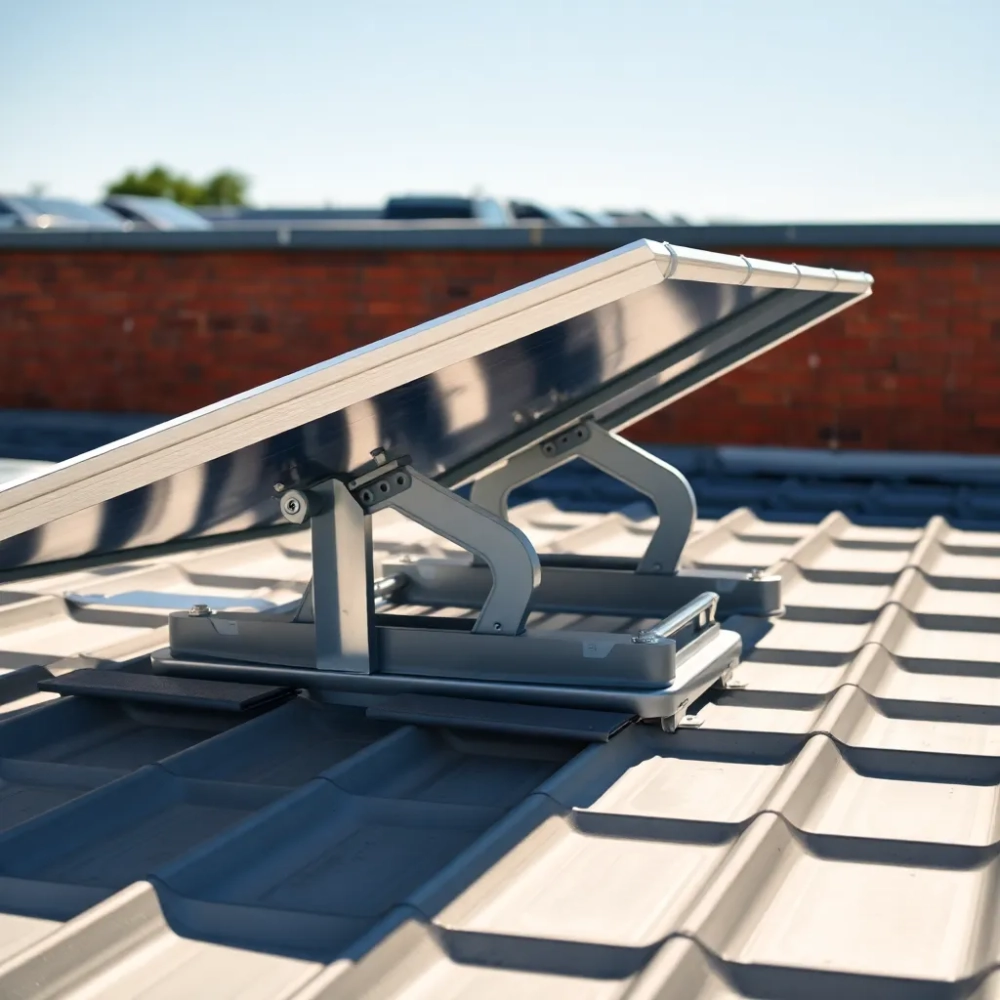

Stelaż do paneli fotowoltaicznych na dachu płaskim – realne ceny i sprytne wybory

Stelaż balastowy na dach płaski ile naprawdę kosztuje i kiedy się opłaca

Stelaż balastowy na dach płaski to rozwiązanie, które pozwala uniknąć wiercenia w poszyciu dachu. Zamiast kotwienia mechanicznego, całą stabilność zapewnia obciążenie z bloków betonowych lub kamiennych ułożonych na podstawach konstrukcji. Dzięki temu membrana dachowa pozostaje nienaruszona, a inwestor nie musi później walczyć z potencjalnymi punktami przecieków.

• Stelaż balastowy na dach płaski ile naprawdę kosztuje i kiedy się opłaca
• Konstrukcja aluminiowa pod panele na dachu płaskim lekkość, trwałość i realne parametry
• Stelaż na dach płaski z obciążeniem jak dobrać balast, żeby wiatr nie zerwał instalacji
• Montaż stelaża na dachu płaskim krok po kroku co możesz zrobić sam, a co lepiej zostawić fachowcowi

Cena stelaża do paneli fotowoltaicznych na dachu płaskim w wersji balastowej waha się między 120 a 220 zł netto za 1 kW mocy zainstalowanej. Przy typowej instalacji 10 kW daje to kwotę rzędu 1200-2200 zł netto za samą konstrukcję, do której dochodzi jeszcze balast, wart kolejne 1500-3000 zł netto. Łączny koszt systemu montażowego z obciążeniem rzadko schodzi poniżej 3000 zł netto przy małych instalacjach i rośnie proporcjonalnie do powierzchni modułów.

Na ostateczną wycenę wpływa kilka czynników, które trzeba znać przed zamówieniem. Po pierwsze, kąt nachylenia im bardziej stromy, tym większe ramię dźwigni działające na konstrukcję, a więc i większe obciążenie balastem. Po drugie, strefa wiatrowa wg PN-EN 1991-1-4 w pasie nadmorskim wymagana masa bloku rośnie nawet o 60% względem strefy centralnej. Po trzecie, rodzaj podłoża dachu papa na wełnie mineralnej wymaga mat ochronnych rozkładających nacisk, co też kosztuje.

Stelaż balastowy sprawdza się przede wszystkim tam, gdzie właściciel obiektu zabrania wiercenia lub gdzie gwarancja dachu wymaga zachowania szczelności. Hale magazynowe, biurowce z dachami membranowymi i nowoczesne budynki z płytą warstwową to typowe lokalizacje dla tego wariantu. Z kolei przy dachach o nośności poniżej 80 kg/m² balast po prostu nie wchodzi w grę, bo sama konstrukcja z obciążeniem mogłaby przekroczyć dopuszczalne obciążenie użytkowe.

Najczęstszym błędem przy wyborze tego rozwiązania jest zbyt optymistyczne szacowanie masy balastu. Wielu wykonawców podaje wartości katalogowe, które obowiązują w centralnej Polsce przy kącie 10°. Zmiana nachylenia do 30° lub przeniesienie instalacji w strefę II lub III wiatrowej potrafi podwoić wymaganą masę. Przelicz to zawsze na podstawie konkretnej lokalizacji, korzystając z map strefowych lub zlecając obliczenia projektantowi.

Konstrukcja aluminiowa pod panele na dachu płaskim lekkość, trwałość i realne parametry

Konstrukcja aluminiowa pod panele na dachu płaskim to najczęściej wybierany wariant w Polsce. Stopy aluminium serii 6005 i 6063 łączy się za pomocą śrub ze stali nierdzewnej A2-70, co eliminuje problem korozji elektrochemicznej. Całość waży od 2,5 do 4 kg na każdy zainstalowany wat mocy, a więc instalacja 10 kW obciąża dach dodatkowymi 25-40 kg.

Lekkość aluminium ma swoją cenę dosłownie. Za 1 kW gotowej konstrukcji aluminiowej zapłacisz od 140 do 260 zł netto. Cena rośnie przy większych kątach nachylenia i przy zastosowaniu ramion teleskopowych, które ułatwiają regulację. Systemy z trójkątami o stałym kącie bywają tańsze o 15-20%, ale ograniczają optymalizację ustawienia.

Trwałość aluminium wynika z tworzenia się naturalnej warstwy tlenku Al₂O₃, która zamyka dostęp tlenu do głębszych warstw metalu. W przeciwieństwie do stali ocynkowanej, aluminium nie wymaga powłok ochronnych w cyklu życia instalacji. W środowisku przemysłowym z siarką lub w pasie nadmorskim z chlorkami czasem stosuje się anodowanie, ale na większości dachów płaskich surowe aluminium wytrzymuje 25-30 lat bez większych zabiegów.

Wybierając stelaż aluminiowy, zwróć uwagę na kilka parametrów technicznych, które odróżniają rozwiązania budżetowe od systemowych. Grubość ścianki profili nośnych powinna wynosić minimum 1,5 mm dla szyn i 2,0 mm dla ramion trójkątów. Klemy końcowe i środkowe muszą być przystosowane do konkretnej grubości ramy panelu najczęściej 30 lub 35 mm, rzadziej 40 mm. Dobra klemy posiadają certyfikat na zerwanie z siłą co najmniej 1,6 kN, co odpowiada podmuchom wiatru rzędu 160 km/h.

Konstrukcja aluminiowa nie jest odpowiednia w jednym przypadku gdy dach płaski znajduje się w strefie wiatrowej III lub IV i wymaga znacznego balastu. W takiej sytuacji lekka rama aluminowa wymaga tak dużej liczby bloków betonowych, że waga całego systemu przewyższa rozwiązanie stalowe. Warto wtedy rozważyć hybrydę: szyny aluminiowe, ale trójkąty ze stali ocynkowanej ogniowo.

Stelaż na dach płaski z obciążeniem jak dobrać balast, żeby wiatr nie zerwał instalacji

Stelaż na dach płaski z obciążeniem musi stawiać opór siłom ssącym i parciem generowanym przez wiatr. Prawidłowe obliczenie balastu opiera się na dwóch normach europejskich: PN-EN 1991-1-4 dla obciążeń wiatrem oraz PN-EN 1991-1-3 dla obciążeń śniegiem. Bez uwzględnienia obu tych składowych żadna instalacja nie przejdzie pozytywnie odbioru budowlanego.

Mechanika doboru balastu jest prosta, choć jej implementacja bywa kłopotliwa. Siła ssąca wiatru działa prostopadle do powierzchni modułu, więc przy kącie nachylenia 15° składowa pionowa jest mniejsza niż przy 30°. Z kolei parcie wiatru na spodnią stronę panelu tworzy dodatkowy moment obrotowy, który konstrukcja musi skompensować masą bloków. Stąd właśnie bierze się zasada: im wyższy kąt nachylenia, tym więcej betonu na każdy moduł.

W Polsce wyróżnia się trzy strefy obciążenia wiatrem, przy czym praktycznie cały kraj z wyjątkiem wybrzeża i Pogórza Karpackiego mieści się w strefie I i II. Dla strefy I przy module ustawionym pod kątem 15° i orientacji południowej balast waha się od 80 do 120 kg na jeden moduł. Dla strefy III wartości rosną do 160-200 kg, a w pasie nadmorskim potrafią przekroczyć 220 kg. Różnica 100 kg na module o wadze 25 kg robi wrażenie i tłumaczy, dlaczego lokalizacja ma tak duże znaczenie.

Niedoszacowanie balastu kończy się najczęściej oderwaniem pojedynczych paneli lub całych rzędów podczas pierwszej silnej wichury. Nie trzeba huraganu wystarczy podmuch 90 km/h, aby lekka konstrukcja z 60 kg balastu zamiast wymaganych 120 kg zaczęła się przesuwać po papie. Każdy producent systemów montażowych udostępnia kalkulatory, które na podstawie kodu pocztowego, kąta nachylenia i typu dachu wyliczają minimalną masę obciążenia. Korzystaj z nich zawsze, nawet przy pozornie prostych instalacjach.

Konstrukcja balastowa nie sprawdzi się na dachach o nachyleniu powyżej 5° bez dodatkowego kotwienia mechanicznego. Wynika to z faktu, że składowa siły grawitacji nie wystarcza do stabilizacji panelu i przy silniejszym wietrze cały blok może się zsunąć. W takiej sytuacji stosuje się rozwiązania mieszane: trójkąty z kotwą mechaniczną wraz z ograniczonym balastem, co obniża obciążenie dachu o 30-40% przy zachowaniu pełnego bezpieczeństwa.

Montaż stelaża na dachu płaskim krok po kroku co możesz zrobić sam, a co lepiej zostawić fachowcowi

Montaż stelaża na dachu płaskim w wersji balastowej jest jednym z niewielu zadań PV, które zaawansowany majsterkowicz może wykonać samodzielnie. Nie wymaga wiercenia, spawania ani pracy z instalacją wysokonapięciową po stronie konstrukcji. Wymaga natomiast znajomości zasad BHP, umiejętności pracy na wysokości i precyzji w ustawianiu trójkątów montażowych, od których zależy późniejsza wydajność całej instalacji.

Pracę zaczyna się od rozplanowania układu paneli względem krawędzi dachu. Wg PN-EN 1991-1-4 strefa krawędziowa sięga 1/3 wysokości budynku lub 2 metrów, w zależności od tego, która wartość jest większa. W tej strefie obciążenie wiatrem jest nawet dwukrotnie wyższe niż w centrum połaci, dlatego nie powinno się w niej ustawiać paneli bez zwiększonego balastu. Zostaw minimum metr odstępu od attyki i krawędzi.

Kolejny etap to montaż trójkątów nośnych. Każdy trójkąt składa się z podstawy, ramienia i klemy górnej. Podstawę rozkłada się na macie ochronnej EPDM grubości 3-5 mm, która chroni papę przed przecieciem i rozprowadza nacisk. Ramię ustawia się pod wybranym kątem, dokręcając śruby momentem zgodnym ze specyfikacją producenta, najczęściej 35-45 Nm. Klemy górne montuje się dopiero po ułożeniu wszystkich paneli w rzędzie, co pozwala na kontrolę równości.

Samodzielny montaż wyklucza praca przy instalacjach powyżej 50 V napięcia stałego po stronie DC. Zgodnie z polskimi przepisami BHP każdy, kto wykonuje połączenia elektryczne w instalacji fotowoltaicznej, powinien posiadać uprawnienia SEP do 1 kV. Bez tego dokumentu ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru, a inspektor nadzoru budowlanego ma prawo wstrzymać użytkowanie instalacji. To granica, której lepiej nie przekraczać z oszczędności kilkuset złotych.

Przygotuj się na konkretny czas pracy. Instalacja 10 kW w układzie wschód-zachód zajmuje jednej doświadczonej ekipie około 2 dni roboczych, z czego pół dnia to samo rozplanowanie i rozstawienie trójkątów. Majsterkowicz z pomocnikiem powinien zarezerwować na to 3-4 dni, uwzględniając konieczność noszenia bloków balastowych na dach (każdy po 25-30 kg). Potrzebny sprzęt to klucz dynamometryczny, poziomica laserowa, wiertarka z końcówkami do bitów Torx, zestaw kluczy imbusowych i pasy asekuracyjne.

• Etap 1: rozplanowanie układu i wyznaczenie strefy krawędziowej
• Etap 2: ułożenie mat EPDM pod podstawy trójkątów
• Etap 3: montaż trójkątów z zachowaniem kąta i kierunku
• Etap 4: ułożenie paneli, dokręcenie klem górnych i środkowych
• Etap 5: instalacja balastu zgodnie z obliczeniami strefowymi
• Etap 6: uporządkowanie okablowania i podłączenie (z uprawnieniami SEP)

Decyzja o samodzielnym montażu powinna zależeć od trzech czynników: skali instalacji, warunków na dachu i dostępności pomocy. Przy instalacjach do 5 kW, dachu łatwo dostępnym drabiną i jednym wprawnym pomocniku samodzielny montaż konstrukcji balastowej jest realny. Przy większych mocach, dachach wielospadowych lub braku asekuracji lepiej zlecić pracę firmie z doświadczeniem i ubezpieczeniem OC od następstw wad montażowych. Różnica w koszcie rzadko przekracza 1500-2000 zł, a spokój i gwarancja prawna są warte swojej ceny.

Kiedy ten stelaż się nie sprawdzi

Stelaż balastowy nie nadaje się na dachy o spadku powyżej 5°, w strefach wiatrowych III i IV bez dodatkowego kotwienia oraz wszędzie tam, gdzie nośność konstrukcji dachu jest ograniczona. Nie sprawdzi się też przy instalacjach narażonych na silne ssanie wiatru w narożnikach budynków, gdzie obciążenie wiatrem rośnie nawet trzykrotnie względem strefy centralnej. W takich lokalizacjach konieczne jest albo zwiększenie balastu o 50% i więcej, albo przejście na system kotwiony mechanicznie z membraną zgrzewaną.

Ile kosztuje kompletna konstrukcja

Kompletny stelaż balastowy na dach płaski dla instalacji 10 kW to wydatek rzędu 3500-5500 zł netto (konstrukcja + balast + maty + klemy). Przy instalacji 20 kW koszt rośnie proporcjonalnie, osiągając 7000-11 000 zł netto. Dopłata do wersji kotwionej mechanicznie wynosi zwykle 800-1500 zł na instalację, ale wymaga projektu konstrukcyjnego i nadzoru osoby z uprawnieniami.

Najczęstsze pytania inwestorów

Czy stelaż balastowy uszkodzi membranę dachu?
Prawidłowo zainstalowany z matami EPDM nie powinien uszkodzić papy. Problem pojawia się, gdy bloki betonowe przesuwają się pod wpływem wiatru i przecierają powierzchnię właśnie dlatego stosuje się maty i ograniczniki ruchu.

Czy można chodzić po panelach podczas montażu?
Nie. Każdy moduł jest przystosowany do obciążenia śniegiem i wiatrem od strony wierzchniej, ale nacisk punktowy przy chodzeniu może złamać szybę lub uszkodzić ogniwa. Do pracy na dachu z już zainstalowanymi panelami używa się pomostów roboczych.

Jak długo trwa uzyskanie pozwolenia na większą instalację?
Dla instalacji do 50 kW wystarczy zgłoszenie do wydziału architektury z wymianą wpisu do rejestru. Powyżej 50 kW potrzebne jest pozwolenie na budowę wraz z projektem technicznym i uzgodnieniami ppoż. Czas oczekiwania na samo pozwolenie wynosi od 30 do 65 dni.

Co wynika z konkretnych norm i przepisów

Każdy projekt konstrukcji montażowej musi spełniać wymagania Eurokodów implementowanych w Polsce jako PN-EN 1990, PN-EN 1991-1-1, PN-EN 1991-1-3 oraz PN-EN 1991-1-4. Wspólnie definiują one kombinacje obciążeń stałych, zmiennych i wyjątkowych, które konstrukcja musi przenieść bez utraty stateczności. Projektant sporządzający obliczenia konstrukcyjne bierze na siebie odpowiedzialność za prawidłowy dobór profili, kotew i balastu, dlatego warto żądać od wykonawcy kopii tych obliczeń wraz z danymi wejściowymi. Bez nich inwestor nie ma możliwości zweryfikowania poprawności doboru.

Tresć opracowano w oparciu o normy PN-EN 1991-1-4, PN-EN 1991-1-3 oraz PN-EN 1990 opublikowane przez Polski Komitet Normalizacyjny, wytyczne producentów systemów montażowych dostępne na ich stronach internetowych (między innymi K2 Systems oraz Esdec) oraz dane Urzędu Dozoru Technicznego dotyczące kwalifikacji personelu przy instalacjach elektrycznych do 1 kV. Ceny orientacyjne podano na podstawie ofert rynkowych z pierwszego kwartału bieżącego roku i mogą się różnić w zależności od regionu oraz wielkości zamówienia.
