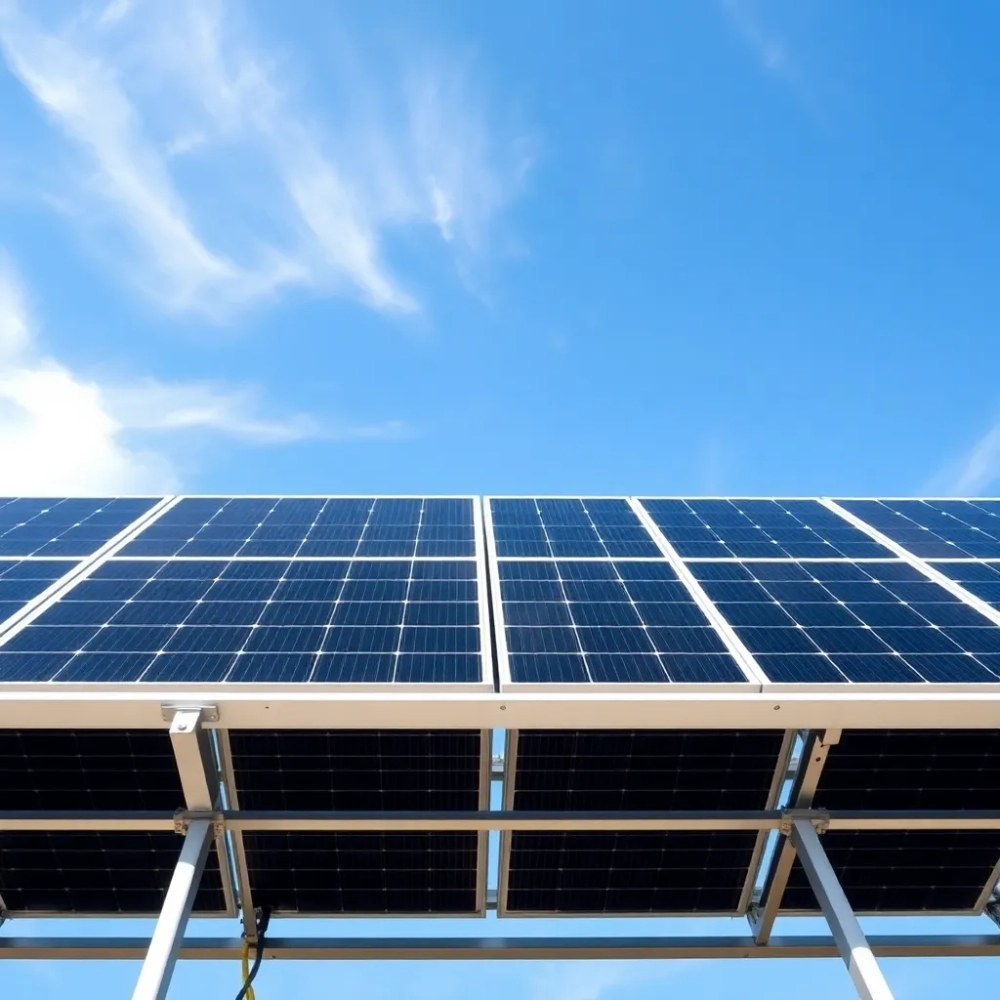

Jaki odstęp między panelami fotowoltaicznymi? Konkretne liczby i błędy

Jaki odstęp między panelami fotowoltaicznymi zależy od kąta nachylenia, szerokości geograficznej i pory roku. Przy dachu skośnym zwykle wystarcza naturalny rozstaw rzędów wynikający z konstrukcji dachu, czyli około 1-2 cm dylatacji termicznej. Na dachu płaskim i na gruncie sprawa wygląda zupełnie inaczej, ponieważ panele ustawia się pod kątem 30° na specjalnych stelażach i trzeba między nimi zostawić szczelinę, która zimą nie spowoduje wzajemnego zacienienia.

• Minimalna odległość paneli na dachu płaskim i skośnym
• Jak zacienienie i odstęp wpływają na wydajność instalacji PV
• Najczęstsze błędy przy odstępach montażowych paneli

Minimalna odległość paneli na dachu płaskim i skośnym

Na dachu skośnym moduły montuje się bezpośrednio na łatach, więc odstęp między panelami fotowoltaicznymi ogranicza się do dylatacji termicznej. Producent każdego modułu podaje w instrukcji wartość szczeliny, najczęściej od 10 do 20 mm, która pozwala ramce na swobodne rozszerzanie się latem i kurczenie zimą. Przy 50-modułowej instalacji na południowej połaci sumaryczny ruch termiczny może przekroczyć 1,5 cm, więc warto trzymać się górnej granicy widełek producenta.

Na dachu płaskim kluczowy jest tak zwany odstęp rzędowy, czyli odległość między kolejnymi rzędami paneli ustawionych na stelażu. Fotowoltaikę montuje się zazwyczaj pod kątem 30-35°, a w polskiej szerokości geograficznej oznacza to konieczność zachowania przerwy równej 2,5-3,2-krotności wysokości modułu. Dla typowego panelu o długości 1,72 m daje to odstęp rzędu 4,3-5,5 m, który zabezpiecza przed cieniem własnym w najkrótszy grudniowy dzień.

Regułę tę opisuje wzór uproszczony: d = h × (k/tan α), gdzie h oznacza wysokość panelu wraz z konstrukcją, k współczynnik korekcyjny zależny od szerokości geograficznej (dla Polski zwykle 0,4-0,5), a α kąt padania promieni słonecznych w południe podczas przesilenia zimowego. Praktykujący instalatorzy korzystają też z gotowych kalkulatorów nasłonecznienia, by precyzyjnie dobrać rozstaw do konkretnej działki i orientacji budynku.

W konstrukcjach gruntowych zasada jest identyczna jak na dachu płaskim, lecz dochodzi jeszcze kwestia przejść serwisowych. Między rzędami zostawia się zwykle dodatkowe 50-80 cm na chodnik inspekcyjny, by ekipa mogła czyścić moduły i odśnieżać je bez ryzyka uszkodzenia krawędzi. Wielu inwestorów oszczędza na tym centymetrach, by zyskać kilka modułów więcej na działce, ale potem płaci za to koniecznością ręcznego odśnieżania pierwszego rzędu.

Jak zacienienie i odstęp wpływają na wydajność instalacji PV

Zacienienie to cichy zabójca farmy fotowoltaicznej, ponieważ w modułach krystalicznych cień padający nawet na 5% powierzchni jednego ogniwa potrafi obciąć moc całego stringu o kilkanaście procent. Moduł po prostu działa jak łańcuch, a najsłabsze ogniwo dyktuje wydajność całego łańcucha. Brak diod bocznikujących lub ich uszkodzenie sprawia, że cień z jednego rzędu paneli w grudniu odbiera produkcję również modułom ustawionym dalej.

Przy 25% zacienienia jednego modułu instalacja traci średnio od 15 do 30% energii w skali roku, a w grudniu, gdy słońce operuje nisko, ta strata potrafi sięgnąć nawet 50%. Dla typowej instalacji 10 kWp oznacza to ubytek rzędu 800-1 400 kWh rocznie, czyli 400-700 zł przy obecnych taryfach. Odpowiedni odstęp rzędowy eliminuje ten problem u źródła, zanim pojawi się potrzeba drogich optymalizatorów mocy.

Optymalizatory i mikroinwertery mogą częściowo ratować sytuację, gdy cień pojawia się od komina, anteny czy sąsiedniego budynku. Kosztują one jednak 200-400 zł za moduł, a ich montaż wymaga dodatkowego okablowania. Lepiej zaplanować odstęp montażowy tak, by cień padał na drogę serwisową, a nie na kolejny rząd paneli, niż leczyć problem elektroniką.

Najczęstsze błędy przy odstępach montażowych paneli

Najczęstszy błąd to zbyt ciasny rozstaw rzędów na dachu płaskim, wynikający z chęci upchnięcia maksymalnej liczby modułów. Instalatorzy czasem stosują uproszczony wzór bez uwzględnienia kąta 30° i zostawiają 3,5 m zamiast wymaganych 4,5 m. Efekt widać już w październiku, gdy pierwszy rząd zaczyna rzucać cień na drugi i właściciel obserwuje spadek produkcji dokładnie wtedy, gdy liczy na każdy kilowat.

Drugi powtarzający się problem to zbyt mała dylatacja termiczna na dachu skośnym. Montażyści wbijają klemy na styk, bo wygląda to estetyczniej, a potem latem ramka wygina się i napiera na sąsiedni moduł. Skutkuje to mikropęknięciami ogniw, które w ciągu dwóch-trzech lat zamieniają się w hotspoty i obniżają sprawność o kilka procent rocznie, aż moduł nadaje się do wymiany.

Trzeci błąd dotyczy paneli gruntowych bez zachowania odstępu od ogrodzenia, ściany budynku lub drzewa. Cień z wysokiego żywopłotu w lipcu potrafi zjeść 20% produkcji w godzinach porannych. Rozstaw 4-5 m od takich przeszkód kosztuje utratę kilku kilowatów mocy instalacji, ale zapewnia stabilną pracę przez cały rok i przez cały okres gwarancji, czyli minimum 25 lat.

Warto też pamiętać o wentylacji modułów, czyli szczelinie minimum 10-15 cm między panelem a poszyciem dachu. Brak tej przerwy powoduje, że temperatura robocza rośnie powyżej 65°C, a sprawność krystalicznego ogniwa spada o 0,4-0,5% na każdy stopień powyżej 25°C. Innymi słowy, brak odstępu wentylacyjnego w upalne lato potrafi ukraść 15% dziennej produkcji bez udziału cienia.

Norma PN-EN 1991-1-4 wskazuje też obciążenie wiatrem, które rośnie wraz z wysokością rzędu paneli nad powierzchnią dachu. Zbyt wysoko uniesiony moduł bez zachowania odstępu od krawędzi dachu zachowuje się jak żagiel i wymaga mocniejszej kotwicy. Producenci stelaży podają w kartach technicznych współczynniki oporu aerodynamicznego, które uwzględniają właśnie ten odstęp.

Ostatnia grupa błędów to brak odstępu od instalacji odgromowej. Panele powinny być oddalone od piorunochronu o co najmniej 0,5 m, a gdy odstęp jest mniejszy, wymagane jest połączenie wyrównawcze zgodnie z normą PN-HD 60364. Wielu wykonawców pomija ten wymóg, bo nie widać go gołym okiem po zakończeniu montażu, aż do pierwszej burzy, gdy przepięcie niszczy inwerter za kilka tysięcy złotych.

Niezależnie od tego, czy planujesz instalację 6 kWp na dachu domu, czy większą farmę gruntową, każdy odstęp montażowy warto wyliczyć z konkretnych danych geograficznych i parametrów modułu, a nie na oko. Bezpłatne narzędzia online do nasłonecznienia pozwalają sprawdzić profil cienia dla konkretnej działki i pory roku w ciągu kilku minut, zanim jeszcze zapłacisz zaliczkę.

? Wskazówka: przed podpisaniem umowy poproś wykonawcę o symulację zacienienia w programie PVsol lub PVsyst i o konkretne obliczenie odstępu rzędowego. Profesjonalna firma wykonuje taką symulację w cenie projektu, a brak takiego dokumentu to sygnał ostrzegawczy.

Źródła danych: PN-EN 1991-1-4 (obciążenie wiatrem konstrukcji) (pn-en-1991-1-4), PN-HD 60364 (instalacje elektryczne niskiego napięcia) (pn-hd-60364), IEC 62548 (instalacje PV wymagania projektowe) (iec-62548), Karty katalogowe producentów paneli krystalicznych (karty-producentow-pv), Raport IEO „Rynek Fotowoltaiki w Polsce" (ieo-rynek-pv). Warto też samodzielnie zweryfikować aktualne wersje norm w wyszukiwarce PKN.
