Układ warstw izolacji podłogowej EPS i PIR na płycie fundamentowej
EPS czy PIR pod płytę fundamentową co wybrać i dlaczego
Styropian EPS sprawdza się w standardowych warunkach gruntowych, gdy obciążenia nie przekraczają 30 kPa, a poziom wód gruntowych utrzymuje się poniżej poziomu posadowienia. Jego współczynnik lambda oscyluje w granicach 0,031-0,038 W/(m·K) w zależności od gęstości, a nasiąkliwość długoterminowa nie przekracza 5% objętości. Przy takich parametrach materiał skutecznie blokuje ucieczkę ciepła do gruntu, jednocześnie kompensując napór wód opadowych dzięki zamkniętej strukturze komórek.
- EPS czy PIR pod płytę fundamentową co wybrać i dlaczego
- Schemat warstw izolacji podłogowej krok po kroku
- Najczęstsze błędy w układzie warstw izolacji na płycie fundamentowej
- Porównanie z ławami fundamentowymi kiedy płyta wygrywa
- Wymagania WT 2021 a realne parametry płyty
- Checklisty dla inwestora i wykonawcy
- Realny przypadek: dom 120 m² po trzech sezonach
- Hydroizolacja i ochrona przeciwwilgociowa
- Koszt realizacji krok po kroku
- Odpowiedzi na pytania, które padają najczęściej
Płyty PIR (poliizocyjanurat) wyróżniają się lambda rzędu 0,022-0,026 W/(m·K), co pozwala zmniejszyć grubość warstwy izolacyjnej nawet o 40% przy zachowaniu identycznego oporu cieplnego. Produkt lepiej znosi krótkotrwałe obciążenia ściskające rzędu 120-150 kPa, a jego nasiąkliwość nie przekracza 1%. W domach pasywnych, gdzie wymagany współczynnik U spada poniżej 0,12 W/(m²·K), ta cecha bywa decydująca.
Przy doborze izolacji termicznej pod płytę fundamentową kluczowe są dwa parametry: wytrzymałość na ściskanie przy 10% odkształceniu (CS(10)) oraz wartość pełzania (CC). EPS 200 (CS(10) ≥ 200 kPa, CC ≤ 2%) sprawdza się pod typowym domem jednorodzinnym. PIR o CS(10) ≥ 150 kPa i CC(2/1,5/50) ≤ 1,5% lepiej pracuje w ekstremalnych warunkach gruntowych, gdzie obciążenia przekraczają 50 kPa.
Koszt wpływa na ostateczną decyzję równie mocno co parametry. Skuteczna kolejność warstw izolacji podłogowej eps pir na płycie fundamentowej wymaga realnego budżetu: EPS 200 kosztuje 45-65 zł/m² przy grubości 15 cm, PIR analogicznej grubości to wydatek 120-180 zł/m². Różnicę niweluje mniejsza głębokość wykopu i szybszy montaż, ale przy domach do 150 m² oszczędność bywa pozorna.
| Parametr | EPS 200 | PIR |
|---|---|---|
| Lambda (W/(m·K)) | 0,034 | 0,023 |
| CS(10) (kPa) | 200 | 150 |
| CC (pełzanie) | ≤ 2% | ≤ 1,5% |
| Nasiąkliwość długoterminowa | ≤ 5% | ≤ 1% |
| Grubość dla U = 0,15 W/(m²·K) | 22 cm | 16 cm |
| Cena orientacyjna (zł/m²) | 55-75 | 130-180 |
Łączenie obu materiałów w jednym przekroju daje ciekawe rezultaty. Na gruntach o wysokim poziomie wód gruntowych sensownie położyć od dołu XPS (ekstrudowany) lub pianobeton o gęstości 500 kg/m³, w środku umieścić tańszy EPS, a od góry zastosować cieńszą warstwę PIR przy ogrzewaniu podłogowym. Każdy materiał wtedy pracuje w optymalnym dla siebie zakresie obciążeń.
EPS
Sprawdza się przy niskim poziomie wód gruntowych, standardowych obciążeniach do 30 kPa, budżetowych inwestycjach. Wymaga dokładnego zabezpieczenia przed wilgocią folią PE 0,3 mm.
PIR
Lepiej działa przy wysokim poziomie wody, dużych obciążeniach użytkowych, domach pasywnych. Współpracuje z ogrzewaniem podłogowym bez dodatkowej warstwy rozdzielczej.
Kiedy PIR nie ma sensu? W domach z pianobetonem 500 kg/m³ jako podbudową, gdy grunt jest stabilny i suchy, koszt PIR przewyższa realne korzyści. Podobnie przy fundamentach na palach lub studniach, gdzie izolacja boczna schodzi poniżej poziomu przemarzania, a obciążenia pionowe przenoszą słupy.

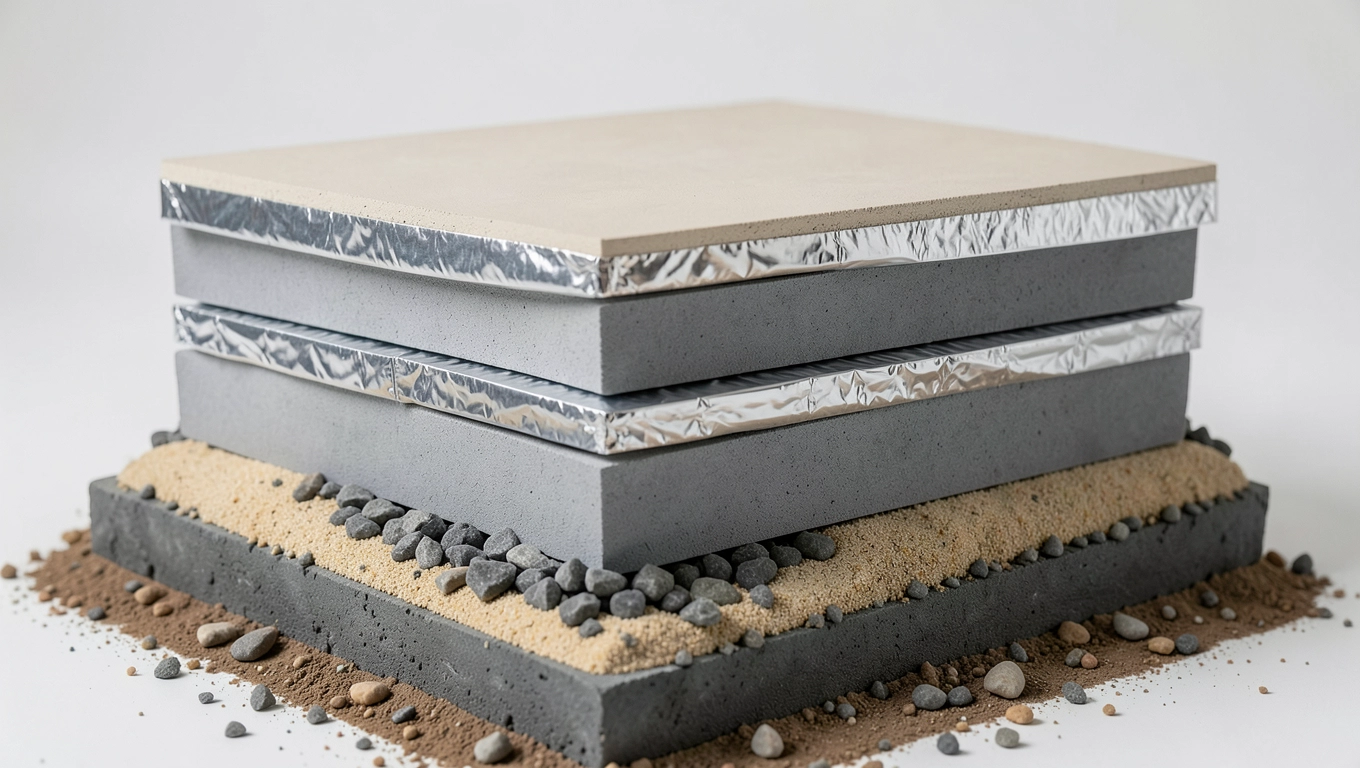

Schemat warstw izolacji podłogowej krok po kroku
Ziemia rodzima wymaga usunięcia warstwy humusu do głębokości 25-40 cm, czasem więcej przy glinach wysadzinowych. Na tak przygotowanym podłożu trafia warstwa piasku średnioziarnistego o grubości 20-30 cm, zagęszczona warstwami po 10 cm do wskaźnika IS ≥ 0,98. Piasek pełni podwójną funkcję: niweluje nierówności wykopu i odprowadza wilgoć kapilarną zanim dotrze do izolacji.
Na piasku rozkłada się folię PE o grubości minimum 0,3 mm z zakładkami 15-20 cm i zaklejaniem taśmą. Folia chroni XPS przed agresywnymi związkami w gruncie, jednocześnie ograniczając migrację wilgoci do izolacji. Rozłożenie folii bezpośrednio na XPS to klasyczny błąd: pręty zbrojeniowe przebijają ją podczas montażu, tworząc mikrokanaliki dla wody.
Folia PE musi leżeć pod XPS, nigdy na nim. Pręty zbrojeniowe o średnicy 10-12 mm wywierają punktowy nacisk 2-3 MPa, który łatwo przebija cienką folię. Woda wtedy kapilarnie wędruje w górę, namaczając kolejne warstwy.
XPS układa się dwuwarstwowo z przesunięciem spoin, łączna grubość 15-25 cm zależnie od strefy klimatycznej. W pasie nadmorskim i północno-wschodniej Polsce, gdzie głębokość przemarzania sięga 1,4 m, zaleca się 25 cm. W centrum kraju wystarczy 18 cm. Dach nad garażem wymaga mniejszej warstwy, bo obciążenia cieplne są niższe.
Alternatywą dla XPS bywa pianobeton o gęstości 500 kg/m³, wylewany na warstwę folii. Współczynnik lambda rzędu 0,10 W/(m·K) wymaga grubości 30-35 cm, ale eliminuje mostki termiczne na łączeniach płyt. Pianobeton nie tłumi jednak drgań tak skutecznie jak XPS, co w domach z aktywną geologią (tereny górnicze) może mieć znaczenie.
Wariant z ogrzewaniem w płycie
| Warstwa | Grubość | Funkcja | Materiał |
|---|---|---|---|
| Posadzka | 8-15 cm | Wykończenie | Parkiet, płytki, mikrocement |
| Jastrych | 5-7 cm | Rozkład obciążeń, akumulacja ciepła | Anhydryt lub cementowy |
| Rury ogrzewania | 2 cm | Dystrybucja ciepła | PE-Xa 16×2 lub PE-RT II |
| PIR | 5-8 cm | Izolacja skierowana w górę | Płyty z folią aluminiową |
| Płyta betonowa | 15-25 cm | Nośność, akumulacja | C25/30, W8, zbrojenie rozproszone |
| XPS | 15-25 cm | Izolacja termiczna od gruntu | CS(10) ≥ 200 kPa |
| Folia PE | 0,3 mm | Bariera przeciwwilgociowa | Polietylen |
| Podsypka piaskowa | 20-30 cm | Wyrównanie, drenaż | Piasek średni, IS ≥ 0,98 |
Wariant bez ogrzewania w płycie
| Warstwa | Grubość | Funkcja | Materiał |
|---|---|---|---|
| Posadzka | 8-15 cm | Wykończenie | Parkiet, płytki |
| Jastrych | 5-7 cm | Rozkład obciążeń | Cementowy lub anhydrytowy |
| EPS lub PIR | 10-15 cm | Izolacja akustyczno-termiczna | EPS 100, PIR laminowany |
| Folia PE | 0,2 mm | Warstwa rozdzielcza | Polietylen |
| Płyta betonowa | 15-20 cm | Nośność | C20/25, W8 |
| XPS | 15-20 cm | Izolacja termiczna | CS(10) ≥ 200 kPa |
| Folia PE | 0,3 mm | Bariera przeciwwilgociowa | Polietylen |
| Podsypka piaskowa | 20-30 cm | Wyrównanie, drenaż | Piasek średni |
Opaska przeciwwysadzinowa z XPS chroni płytę przed przemarzaniem w strefie cokołowej. Szerokość 50-80 cm na głębokość 1,0-1,4 m eliminuje ryzyko wysadzin w bezpośrednim sąsiedztwie fundamentu. Bez niej grunt pod płytą pracuje nierównomiernie, generując naprężenia sięgające 150 kPa i prowadząc do rys w betonie już po 3-5 sezonach grzewczych.
Najczęstsze błędy w układzie warstw izolacji na płycie fundamentowej

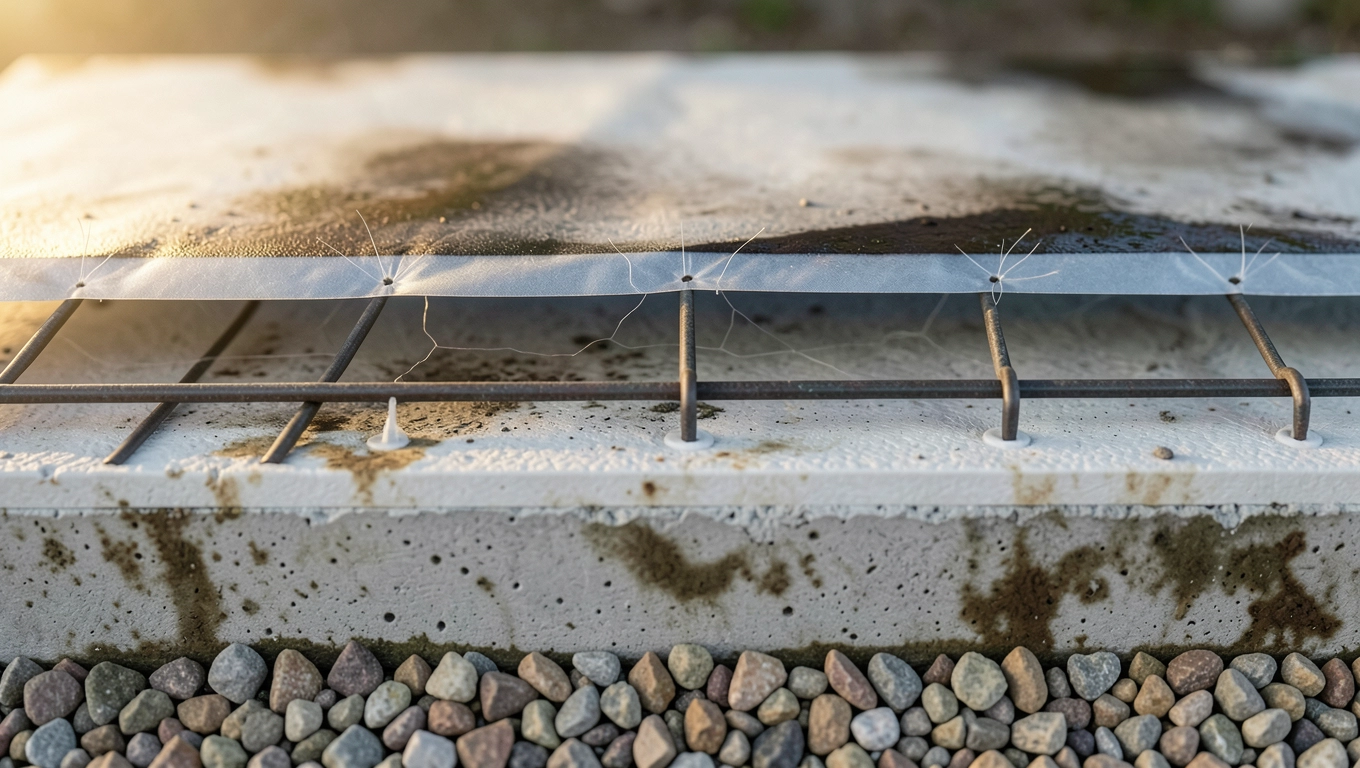

Folia PE ułożona na XPS zamiast pod nim to błąd, który widuję na co trzeciej budowie. Pręty zbrojeniowe i stopki dystansowe przebijają folię punktowo, tworząc mikrokanaliki o średnicy 0,3-0,5 mm. Woda kapilarna wędruje tymi kanałami w górę, nawilżając XPS i obniżając jego lambda nawet o 30%. Po pięciu latach takiej eksploatacji współczynnik U fundamentu rośnie z 0,15 do 0,22 W/(m²·K).
XPS niskiej jakości o nasiąkliwości powyżej 3% to drugi częsty grzech. Producenci oferują płyty z recyklingu, gdzie zamknięte komórki ustępują strukturze otwartej. Taki materiał przyjmuje wodę jak gąbka, traci wytrzymałość CS(10) po dwóch sezonach i zaczyna pęcznieć pod obciążeniem. Inwestor orientuje się po fakcie, gdy na posadzce pojawiają się pęknięcia w kształcie pajęczyny.
Pomijanie opaski przeciwwysadzinowej kosztuje najwięcej. Brak XPS w strefie cokołowej powoduje nierównomierne przemarzanie gruntu pod płytą. Skutki: rysy w betonie, odspajanie się posadzki, problemy z oknami i drzwiami. Naprawa wymaga rozkopania fundamentu do głębokości 1,4 m.
Brak kontroli zagęszczenia piasku to plaga polskich budów. Wykonawcy wlewają 30 cm piasku, ubijają zagęszczarką raz i lecą dalej. Wskaźnik IS spada z wymaganego 0,98 do 0,92. Pod płytą o masie 80-120 ton grunt osiada nierównomiernie, rysy pojawiają się w narożnikach już po roku.
Odstępstwa od projektu w warstwie zbrojenia to kolejna zmora. Zwiększenie rozstawu prętów z 15 na 25 cm, rezygnacja z siatek górą i dołem, stosowanie stali AIII zamiast przewidzianej w projekcie AIIIN wszystko to obniża nośność płyty o 30-40%. Dom stoi, ale podczas pierwszej zimy z Pstrągami gruntu pojawiają się rysy.
Mieszanie warstw izolacji bez przemyślenia konsekwencji to ostatni powtarzający się błąd. Na budowach widuję układ: pianobeton, potem XPS, potem znowu pianobeton, na koniec EPS. Każde łączenie materiałów o różnych współczynnikach rozszerzalności generuje naprężenia, a różne lambdy tworzą mostki termiczne na granicy warstw. Skuteczny projekt opiera się na jednym materiale izolacyjnym lub świadomie łączonym układzie z przekładką dyfuzyjną.
Na budowie sprawdź: atest XPS z deklaracją CS(10) i nasiąkliwości, raport z zagęszczenia piasku (badanie płytą VSS), schemat zbrojenia z pieczątką projektanta, dziennik prac z wpisami dotyczącymi każdej warstwy. Bez tych czterech dokumentów odbiór płyty to ruletka.

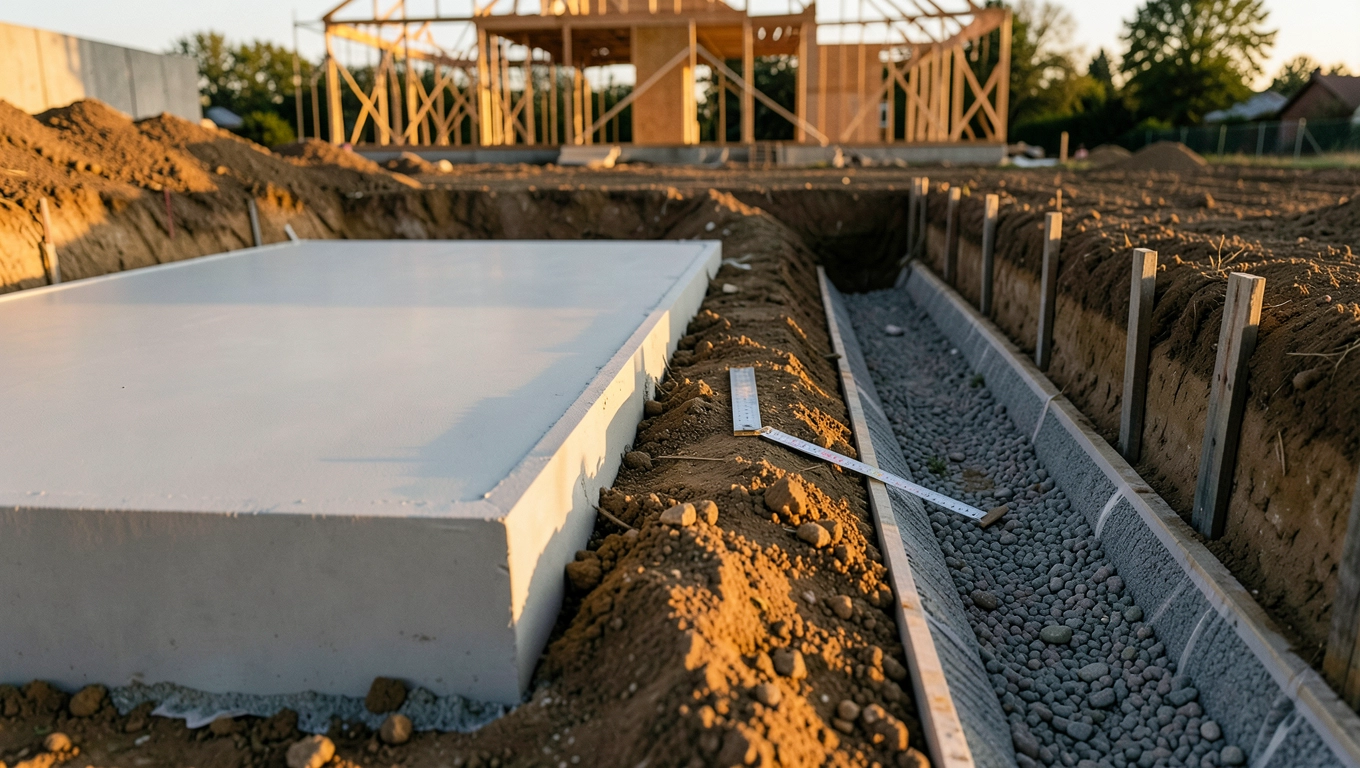

Porównanie z ławami fundamentowymi kiedy płyta wygrywa
Ławy fundamentowe kosztują 280-380 zł/mb przy szerokości 60-80 cm, płyta to wydatek 420-650 zł/m² powierzchni budynku. Przy domu 120 m² płyta wychodzi droższa o 15-25%, ale różnicę kompensuje brak konieczności murowania ścian fundamentowych, szybszy montaż (3-5 dni zamiast 2-3 tygodni) oraz lepsza izolacyjność termiczna.
Przy wysokim poziomie wód gruntowych powyżej 1,0 m płyta wygrywa bezwzględnie. Ławy wymagają głębokiego wykopu, odwodnienia na czas budowy, hydroizolacji bitumicznej ścian i podłogi. Płyta z odpowiednim XPS i folią pracuje jak wanna, minimalizując ryzyko napływu wody. W terenach zalewowych to jedyne sensowne rozwiązanie.
Grunty wysadzinowe, gliny pęczniejące, lessy tam gdzie tradycyjne posadowienie wymaga głębokości poniżej strefy przemarzania, płyta rozłożona na XPS eliminuje problem wysadzin. Ciężar budynku 80-120 kg/m² plus 30 cm piasku i 20 cm XPS ściskają grunt równomiernie, nie pozwalając na kapilarne podciąganie wody.
Planowane ogrzewanie podłogowe zmienia rachunek. Akumulacja cieplna płyty betonowej 20 cm to około 50 kWh energii zgromadzonej przy różnicy temperatur 10°C. Piec może pracować w trybie interwałowym, a komfort termiczny pozostaje stabilny. Ławy nie oferują takiej akumulacji, ogrzewanie podłogowe trzeba montować na stropie, co podnosi wysokość kondygnacji.
| Kryterium | Płyta fundamentowa | Ławy + ściany fundamentowe |
|---|---|---|
| Koszt domu 120 m² | 50 000-78 000 zł | 42 000-65 000 zł |
| Czas wykonania | 3-5 dni | 14-21 dni |
| Odporność na wysoki poziom wód | Wysoka | Niska, wymaga odwodnienia |
| Izolacyjność termiczna (U) | 0,12-0,18 W/(m²·K) | 0,20-0,30 W/(m²·K) |
| Akumulacja cieplna | 40-60 kWh | 10-20 kWh |
| Przy gruntach wysadzinowych | Zalecana | Problematyczna |

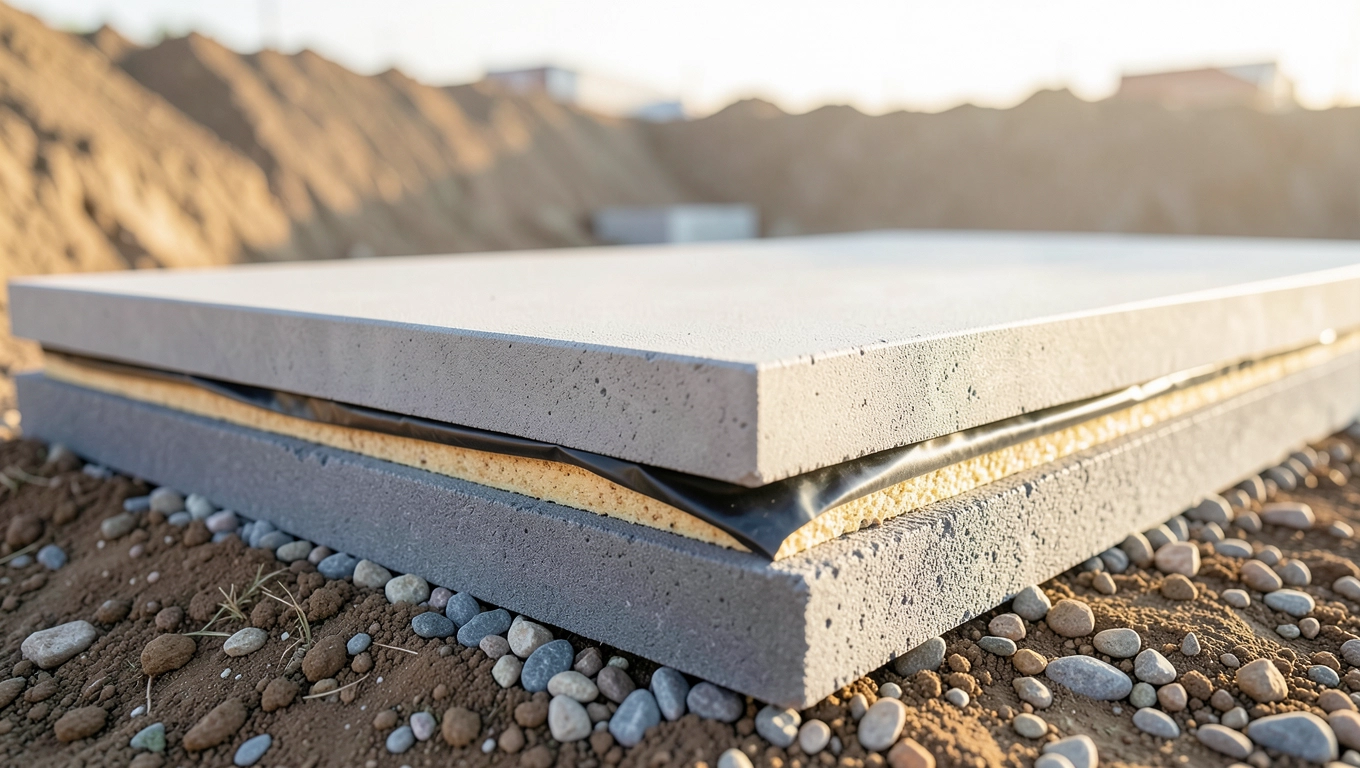

Wymagania WT 2021 a realne parametry płyty
Warunki Techniczne 2021 wymagają współczynnika U ≤ 0,30 W/(m²·K) dla podłóg na gruncie. Norma wydaje się łagodna, ale w domach pasywnych i energooszczędnych projektanci celują w U = 0,12-0,15 W/(m²·K). To oznacza konieczność zastosowania izolacji o łącznym oporze cieplnym R = 6,7-8,3 m²·K/W. Przy lambdzie 0,034 (EPS) daje to grubość 23-28 cm, przy lambdzie 0,023 (PIR) wystarczy 15-19 cm.
Przeliczmy realny przypadek. Dom 120 m² na płycie w centralnej Polsce, grubość XPS 18 cm + EPS 8 cm pod jastrychem. Łączny opór: 18/0,034 + 8/0,038 = 5,29 + 2,11 = 7,40 m²·K/W. Po dodaniu oporów powierzchniowych (Rsi = 0,17, Rse = 0,04) i pominięciu warstw wykończeniowych U = 1/(7,40 + 0,21) = 0,131 W/(m²·K). Parametr spełnia normę z dużym zapasem.
Producenci XPS deklarują wartości lambda mierzone w warunkach suchych. W realnych warunkach, przy wilgotności 2-5%, lambda rośnie o 10-20%. Projekt bezpiecznie zakłada wartość obliczeniową o 15% wyższą od deklarowanej. Producenci tacy jak Austrotherm, Synthos czy Bruk-Bet publikują karty techniczne z wartością obliczeniową lambdaD już uwzględniającą ten współczynnik.
Mini-kalkulator grubości XPS dla różnych U
| Zakładany U (W/(m²·K)) | EPS 200 (cm) | PIR (cm) | XPS 300 (cm) |
|---|---|---|---|
| 0,30 (minimum WT) | 10 | 7 | 11 |
| 0,20 (dom energooszczędny) | 16 | 11 | 17 |
| 0,15 (dom pasywny) | 22 | 15 | 23 |
| 0,12 (dom zeroenergetyczny) | 28 | 19 | 30 |
Checklisty dla inwestora i wykonawcy
Etapy prac do kontroli
- Wykop: sprawdzenie rzędnych, usunięcie humusu, stabilizacja dna
- Podsypka piaskowa: frakcja 0-2 mm, grubość warstw po 10 cm, zagęszczenie IS ≥ 0,98
- Folia PE 0,3 mm: zakładki 15-20 cm, zaklejone taśmą, wywinięcie na ścianki
- XPS: atest z CS(10) ≥ 200 kPa, ułożenie dwuwarstwowe z przesunięciem spoin
- Startery pod ściany: kotwy wklejone w XPS co 60 cm, gwint M12 lub M16
- Zbrojenie: średnica i rozstaw zgodne z projektem, otulina min. 5 cm od spodu
- Instalacja ogrzewania: ciśnienie próbne 6 bar przez 24 h bez spadku
- Betonowanie: klasa C25/30, W8, konsystencja S3, pielęgnacja min. 7 dni
Odbiór inwestorski
- Atesty XPS, EPS, PIR z deklaracją właściwości użytkowych
- Raport z badania zagęszczenia piasku (płyta VSS)
- Protokół próby ciśnieniowej ogrzewania podłogowego
- Dziennik betonowania z datą, godziną, warunkami pogodowymi
- Projekt wykonawczy z naniesionymi ewentualnymi zmianami
- Schemat ułożenia rur ogrzewania podłogowego (zdjęcia)
- Wymiary i rozmieszczenie dylatacji
- Karta odbioru z pieczątką kierownika budowy
Realny przypadek: dom 120 m² po trzech sezonach
Dom jednorodzinny na glinie pęczniejącej w okolicach Wrocławia, płyta 22 cm z XPS 18 cm + EPS 4 cm pod jastrychem, ogrzewanie podłogowe wodne. Po trzech latach eksploatacji rachunki za ogrzewanie wynoszą 2 800-3 200 zł rocznie, temperatura wewnętrzna utrzymuje się 21-22°C bez grzania w strefie przejściowej (kwiecień, październik). Brak rys na posadzce, brak pęknięć na łączeniach ścian, wilgotność na poziomie 45-55%.
Porównanie z sąsiednim domem na ławach w analogicznej technologii: rachunki 4 200-4 800 zł rocznie, konieczność dosuszania pomieszczeń w lecie, pęknięcia na styku ściany z podłogą w kuchni. Różnica w kosztach budowy wyniosła 18 000 zł. Zwrot z inwestycji w izolację przy obecnych cenach gazu to 4-5 sezonów grzewczych.
Hydroizolacja i ochrona przeciwwilgociowa
Woda gruntowa atakuje płytę trzema drogami: kapilarnie przez podsypkę, parą wodną od spodu, bezpośrednim kontaktem w strefie cokołowej. Folia PE 0,3 mm pod XPS zamyka pierwszą drogę, ale sama jest przepuszczalna dla pary. W gruntach wilgotnych z poziomem wody powyżej 1,5 m sensownie dodać membranę kubełkową pod folią, która odprowadza parę zanim skropli się na izolacji.
Opaska przeciwwysadzinowa z XPS to element hydroizolacji pośredniej. Przemarzanie gruntu w odległości 60-80 cm od krawędzi płyty powoduje powstawanie soczewek lodu, które pęcznieją i pchają fundament ku górze. XPS w strefie przemarzania utrzymuje temperaturę gruntu powyżej 0°C, eliminując ryzyko soczewek. Szczególnie istotne w pierwszych dwóch zimach, gdy rośliny nie zdążyły jeszcze osłonić gleby.
Koszt realizacji krok po kroku
Przy domu 120 m² z płytą fundamentową materiały i robocizna rozkładają się następująco: wykop i podsypka piaskowa 8 000-12 000 zł, XPS 18 cm 14 000-18 000 zł, zbrojenie i beton 22 000-28 000 zł, izolacja pod jastrychem 4 000-6 000 zł, ogrzewanie podłogowe 12 000-16 000 zł, robocizna 18 000-25 000 zł. Łącznie 78 000-105 000 zł, średnio 650-875 zł/m².
Ceny różnią się znacząco w zależności od regionu. W woj. mazowieckim i małopolskim stawki są o 20-30% wyższe niż w podlaskim czy lubelskim. Sezon budowlany (kwiecień-październik) podnosi ceny o 10-15%. Zimą wykonawcy walczą o zlecenia, ale wylewanie płyty przy temperaturze poniżej -5°C wymaga dodatkowych środków chemicznych i osłon.
| Element | Koszt materiału (zł) | Koszt robocizny (zł) | Razem (zł) |
|---|---|---|---|
| Wykop i podsypka | 4 000 | 6 000 | 10 000 |
| XPS 18 cm | 14 000 | 3 000 | 17 000 |
| Zbrojenie + beton | 15 000 | 9 000 | 24 000 |
| Izolacja pod jastrychem | 3 500 | 1 500 | 5 000 |
| Ogrzewanie podłogowe | 9 000 | 5 000 | 14 000 |
| Razem | 45 500 | 24 500 | 70 000 |
Odpowiedzi na pytania, które padają najczęściej
Czy XPS musi mieć rowki czy gładką powierzchnię? Rowki na spodzie XPS poprawiają przyczepność do podsypki piaskowej, ale nie mają znaczenia termicznego. Gładka powierzchnia na górze ułatwia układanie folii. Większość producentów oferuje płyty jednostronnie ryflowane.
Jaki beton pod płytę z ogrzewaniem? Minimalna klasa C25/30, ale przy ogrzewaniu w płycie projektanci zalecają C30/37 ze względu na wyższy stosunek wody do cementu i konieczność otulenia rur minimum 4 cm. Beton C30/37 ma wytrzymałość 37 MPa po 28 dniach, podczas gdy C25/30 tylko 30 MPa.
Czy ogrzewanie wodne w płycie zwraca się kosztem instalacji? Różnica między ogrzewaniem podłogowym na płycie a na stropie to 8 000-12 000 zł. Oszczędność na rachunkach to 800-1 200 zł rocznie. Zwrot następuje po 8-10 latach, ale komfort termiczny i akumulacja ciepła to wartości trudne do przeliczenia.
Folia PE czy membrana bitumiczna? Folia PE 0,3 mm wystarcza przy XPS i prawidłowym odwodnieniu. Membrana bitumiczna (samoprzylepna, grubość 3-4 mm) sprawdza się w ekstremalnych warunkach gruntowych, gdy poziom wód sięga powyżej płyty. Koszt membrany to 35-50 zł/m², folie PE 3-5 zł/m².
Płyta fundamentowa sprawdza się wszędzie tam, gdzie tradycyjne ławy zawodzą: wysoki poziom wód gruntowych, grunty wysadzinowe, słabe podłoże, planowane ogrzewanie podłogowe. Koszt wyższy o 15-25% zwraca się w ciągu 5-8 lat dzięki niższym rachunkom za ogrzewanie i brakowi kosztów ścian fundamentowych.
Kolejność warstw izolacji podłogowej eps pir na płycie fundamentowej decyduje o trwałości budynku. Folia PE pod XPS, dwuwarstwowy układ XPS lub pianobeton, płyta betonowa zbrojona zgodnie z projektem, izolacja pod jastrychem dostosowana do ogrzewania, opaska przeciwwysadzinowa w strefie cokołowej. Każda warstwa chroni poprzednią i przygotowuje podłoże dla następnej. Pominięcie którejkolwiek oznacza remont za 5-10 lat.
Przy podejmowaniu decyzji warto przeanalizować trzy rzeczy: parametry gruntu (nośność, poziom wód, wysadzinowość), obciążenia użytkowe (czy w domu będą ciężkie meble, sprzęt, jacuzzi), planowaną temperaturę wewnętrzną (dom pasywny czy standardowy). Te trzy zmienne determinują grubość i typ izolacji, klasę betonu oraz schemat zbrojenia. Reszta to kwestia wykonawstwa.
Źródła danych i norm: Warunki Techniczne 2021 (rozporządzenie MRiT z 2022 r.), PN-EN 13163 (wyroby ze styropianu), PN-EN 13164 (wyroby z XPS), PN-EN 13165 (wyroby z PIR), PN-EN 1992 (Eurokod 2 projektowanie konstrukcji betonowych), ITB (Instytut Techniki Budowlanej) instrukcje 418/2006 i 447/2009 dotyczące fundamentów bezpośrednich, katalogi techniczne producentów izolacji (dostępne na stronach austrotherm.pl, synthosgroup.com, bruk-bet.pl).
