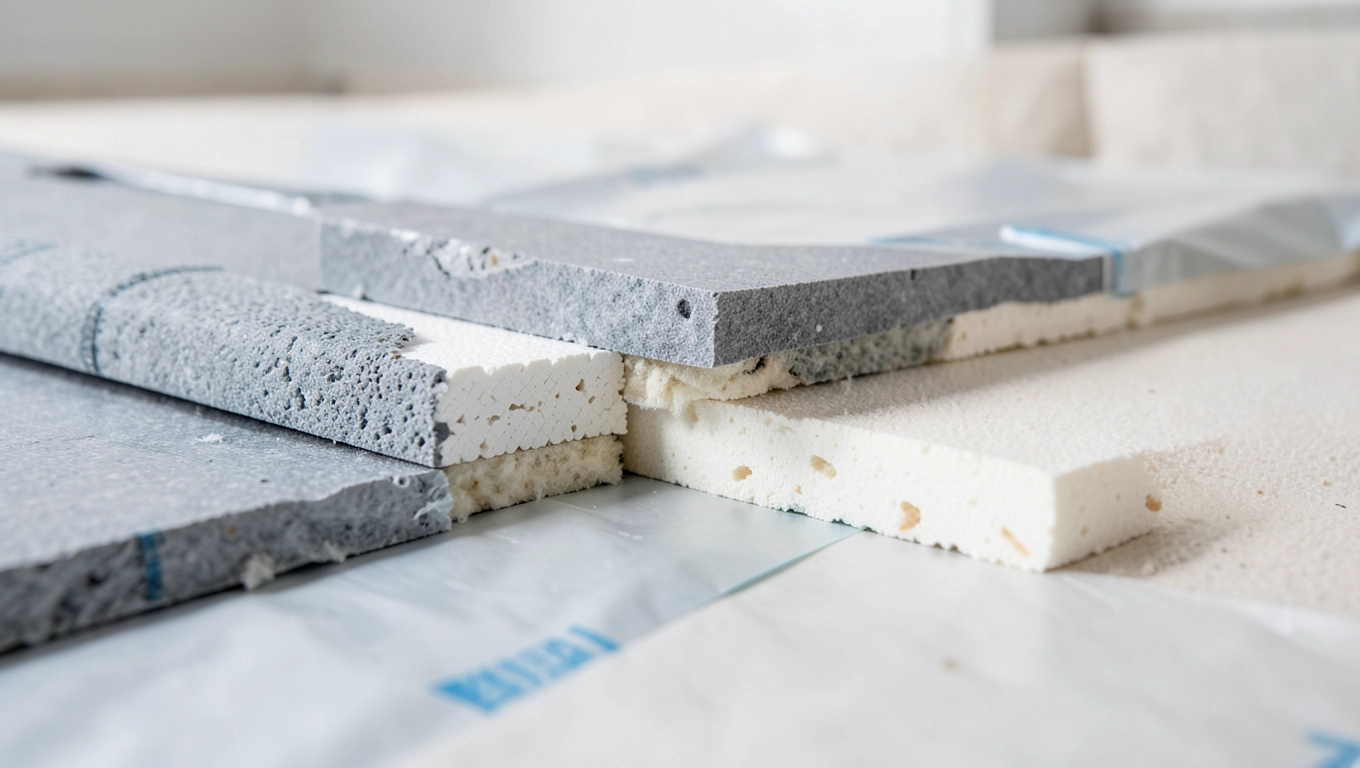

Kolejność układania PIR i EPS w izolacji podłogi na gruncie

Podłoga na gruncie to jedno z tych miejsc w budynku, gdzie błąd popełniony raz zostaje zabetonowany dosłownie i trzeba z nim żyć przez dekady. Decyzja o kolejności ułożenia płyt PIR i EPS nie jest kwestią estetyki ani przyzwyczajenia wykonawcy, lecz fizyki cieplnej, która albo pracuje dla ciebie, albo cicho sabotuje każdy sezon grzewczy. Różnica między warstwą ułożoną we właściwej sekwencji a tą samą ilością materiału rozłożoną odwrotnie może wynosić nawet 20-30% efektywności całego układu termicznego i żaden grubszy dywan tego nie naprawi.

• Przygotowanie podłoża przed ułożeniem PIR i EPS
• Kolejność warstw izolacji termicznej: PIR na EPS czy odwrotnie?
• Montaż folii paroizolacyjnej i hydroizolacji w podłodze na gruncie
• Grubość i parametry termoizolacyjne PIR i EPS dla efektywności energetycznej
• Najczęstsze błędy przy łączeniu PIR i EPS w podłodze na gruncie
• Pytania i odpowiedzi kolejność i izolacja podłogi na gruncie z PIR i EPS

Przygotowanie podłoża przed ułożeniem PIR i EPS

Zanim na budowie pojawi się pierwsza płyta izolacyjna, podłoże musi spełnić warunki, które często są traktowane po macoszemu. Podkład betonowy potocznie zwany „chudziakiem" powinien mieć grubość minimum 10 cm i klasę betonu co najmniej C8/10. Jego powierzchnia nie może odbiegać od płaszczyzny poziomej o więcej niż 5 mm na dwumetrowej łacie, bo nierówności pod płytami EPS tworzą punktowe naprężenia, które z czasem prowadzą do mikropęknięć zarówno w izolacji, jak i w jastrychu nad nią.

Wyrównanie podłoża to nie formalność to warunek konieczny szczelności układu. Płyta styropianowa lub PIR opierająca się tylko na wypukłościach betonu pracuje jak mostek termiczny koncentrujący zimno właśnie tam, gdzie kontakt jest najmniejszy. Szczelina powietrzna między izolacją a podkładem, choćby milimetrowa, dramatycznie obniża rzeczywisty opór termiczny układu, bo konwekcja w zamkniętej przestrzeni przenosi ciepło szybciej niż przewodzenie przez sam beton.

Przed rozłożeniem folii i pierwszej warstwy izolacji należy sprawdzić poziom wód gruntowych dla danej działki i to nie na podstawie ogólnej mapy geologicznej, lecz faktycznych badań lub choćby wywiadu z sąsiadami i miejscowym hydrogeologiem. Tam, gdzie woda gruntowa sezonowo podnosi się powyżej poziomu posadowienia, sam EPS klasy EPS 100 może okazać się niewystarczający i konieczne jest zastosowanie odmiany EPS 150 lub XPS o zamkniętej strukturze komórkowej, która pochłania poniżej 0,7% wody objętościowo nawet po 28 dniach zanurzenia.

Zobacz: eps pir kolejność warstw izolacja podłogowa

Czyszczenie podłoża przed izolacją oznacza usunięcie nie tylko gruzu i pyłu, ale też wszelkich plam oleju czy substancji bitumicznych, które mogą reagować z polistyrenem i stopniowo go degradować. Taśmy klejące stosowane przy łączeniu płyt PIR tracą przyczepność na zabrudzonej powierzchni, co wydaje się drobiazgiem podczas montażu, a staje się źródłem mostka termicznego po zalaniu jastrychem. Czyste, równe, suche to trzy warunki, od których zależy jakość wszystkiego, co przyjdzie później.

Warstwa odsączająca i jej rola w układzie

Pod chudziakiem, bezpośrednio na gruncie rodzimym lub zasypce z piasku i żwiru, umieszcza się warstwę odsączającą o frakcji 16-32 mm i grubości minimum 15 cm. Jej zadanie jest mechaniczne i hydrauliczne jednocześnie: niweluje kapilarne podciąganie wody z głębszych partii gruntu i tworzy strefę buforową, która pochłania sezonowe wahania wilgotności. Bez tej warstwy folia przeciwwilgociowa, nawet gruba i szczelna, narażona jest na punktowe uszkodzenia od ostrych krawędzi kamieni, a jej ciągłość fundament całego systemu hydroizolacji zostaje zagrożona.

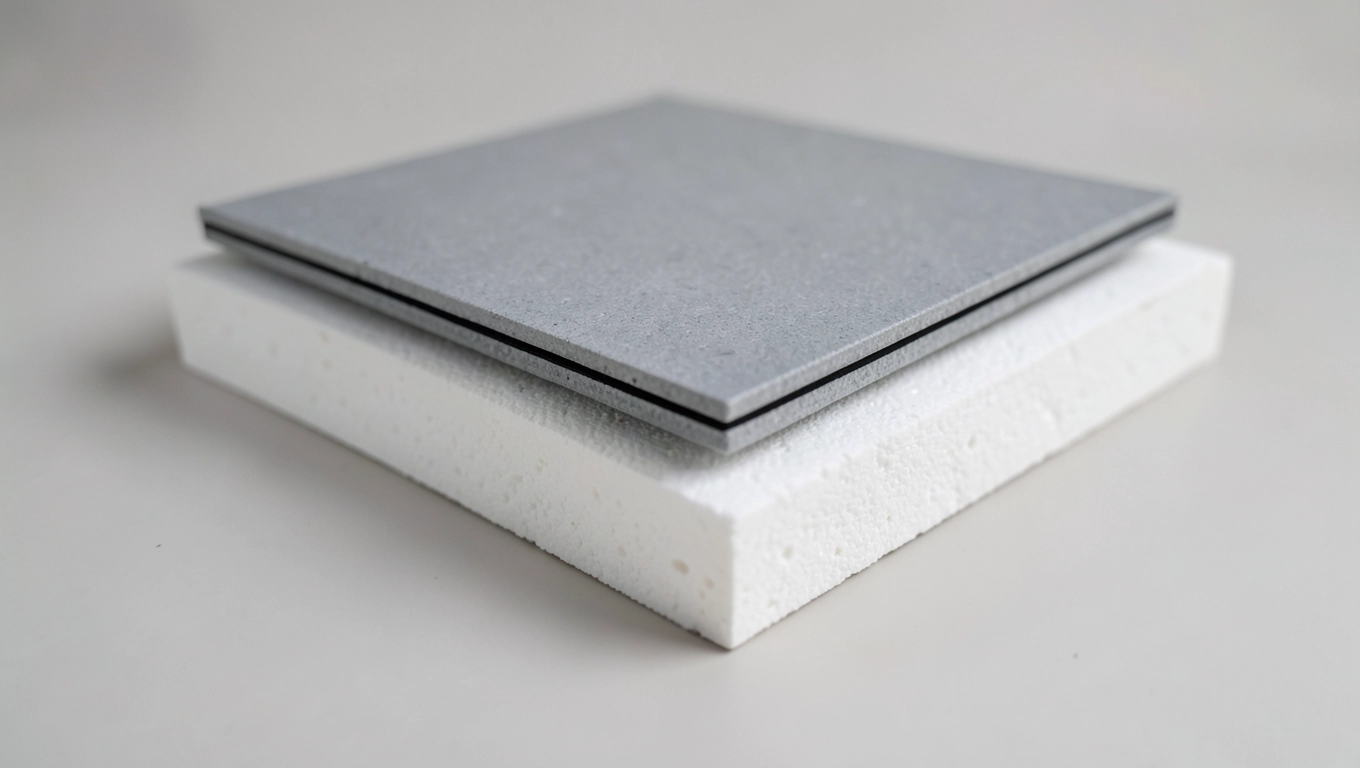

Kolejność warstw izolacji termicznej: PIR na EPS czy odwrotnie?

To pytanie pojawia się na każdym forum budowlanym i generuje tyle samo gorących sporów co układanie parkietu przed malowaniem ścian. Odpowiedź wynika wprost z fizyki cieplnej, a nie z przyzwyczajeń wykonawców. Prawidłowa kolejność od dołu to: folia przeciwwilgociowa → EPS → PIR → warstwa nośna (jastrych). Rozumowanie za tą sekwencją jest precyzyjne: EPS jako dolna warstwa pełni rolę termiczną i mechaniczną, a jego gęstość objętościowa 20-30 kg/m³ zapewnia stabilną podstawę dla delikatniejszego strukturalnie PIR-u. Gdyby je odwrócić, płyty PIR zwłaszcza cieńsze narażone byłyby na nierównomierne obciążenia od jastrychu i mogłyby ulegać odkształceniom pod ciężarem mokrego betonu.

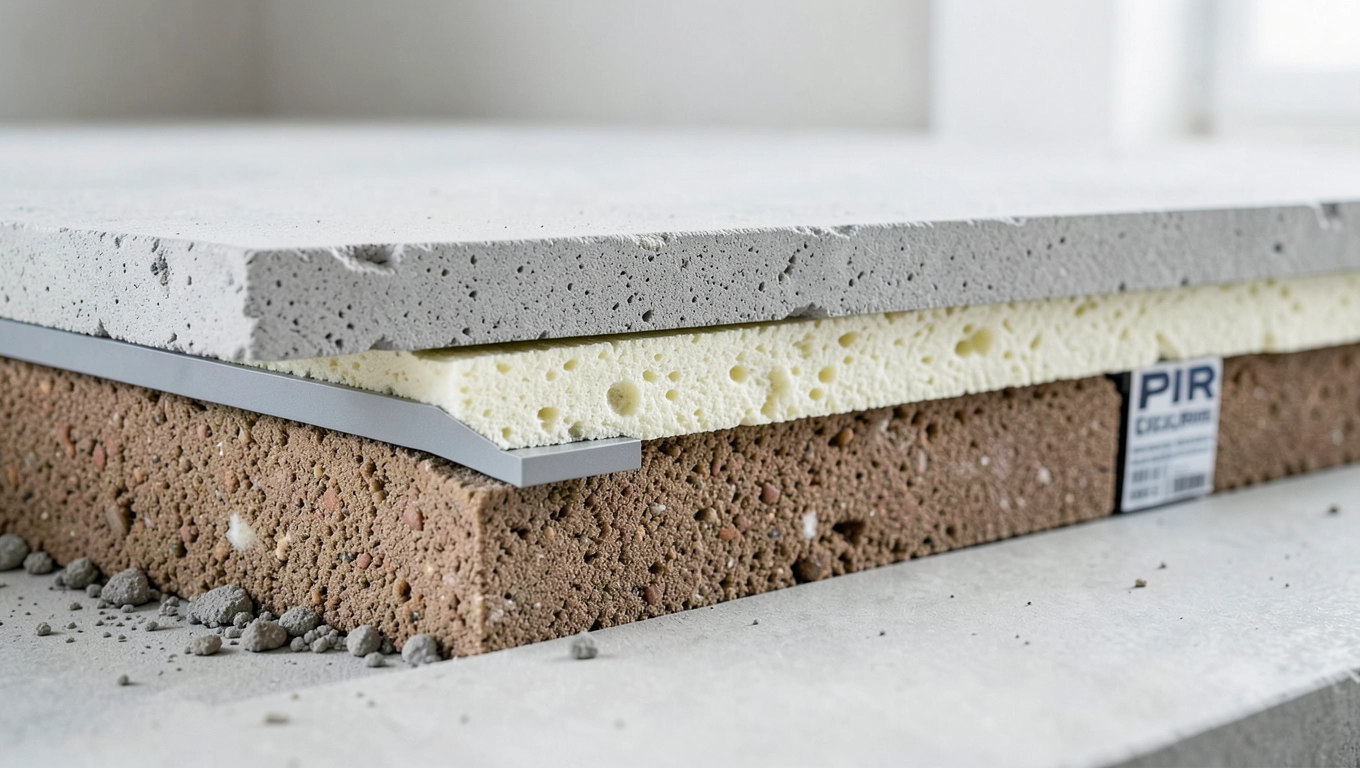

Zobacz: kolejność eps pir izolacja podłogowa fundament

PIR, czyli poliizocyjanuran, ma współczynnik przewodzenia ciepła λ rzędu 0,022-0,026 W/(m·K), podczas gdy EPS osiąga zwykle 0,031-0,038 W/(m·K). Umieszczenie PIR-u bliżej ciepłej strefy budynku, czyli bezpośrednio pod jastrychem, jest termodynamicznie uzasadnione: temperatura po wewnętrznej stronie izolacji jest wyższa, a gradient termiczny rozkłada się bardziej równomiernie przez cały układ. Jeśli odwrócimy kolejność, strefa kondensacji pary wodnej przesuwa się w głąb układu między EPS a PIR gdzie nie ma ani swobodnego odpływu wilgoci, ani efektywnej bariery paroizolacyjnej.

Pojedyncza warstwa jednego materiału rzadko spełnia współczesne wymagania norm. Rozporządzenie w sprawie warunków technicznych (WT 2021) określa minimalny opór termiczny podłogi na gruncie na poziomie R ≥ 5,0 m²·K/W dla budynków mieszkalnych w strefie klimatycznej III-IV. Osiągnięcie tego wymaganego oporu samym EPS oznaczałoby warstwę o grubości 16-19 cm; połączenie EPS i PIR pozwala uzyskać taki sam lub lepszy wynik przy łącznej grubości 12-14 cm, co ma bezpośrednie przełożenie na rzędne podłogi i relację do progów drzwiowych.

Przy układaniu płyt w mijankę, czyli z przesunięciem spoin o połowę długości płyty, eliminuje się liniowe mostki termiczne biegnące przez cały przekrój podłogi. To szczegół, który na papierze wygląda jak kosmetyka, lecz pomiary termowizyjne pokazują, że regularne spoiny ciągłe mogą obniżać rzeczywisty opór termiczny układu o 5-8% względem wartości deklarowanej przez producenta. Układanie w mijankę dotyczy zarówno EPS, jak i PIR i każda z warstw powinna być przesunięta niezależnie, a nie tylko względem siebie nawzajem.

Przy dwuwarstwowym układzie PIR + EPS zadbaj o to, żeby spoiny w obu warstwach były przesunięte względem siebie minimum o 20 cm wzdłuż i w poprzek. Każde pokrywanie się spoin to gotowy mostek termiczny, który żaden jastrych nie jest w stanie wyeliminować po fakcie.

Jak układać płyty przy ścianach i progach

Przy krawędziach ścian zewnętrznych izolacja podłogowa musi stykać się z izolacją fundamentów bez przerwy. Każda szczelina między izolacją ściany a izolacją podłogi to klasyczny mostek liniowy, który w obliczeniach energetycznych oznacza dodatkowe straty ciepła ψ = 0,05-0,15 W/(m·K) na każdy metr obwodu budynku. Przy typowym domu o obwodzie 40 m daje to roczną stratę energii rzędu 200-600 kWh zanim jeszcze zapalono pierwszy grzejnik. Izolacja krawędziowa z pianki poliuretanowej lub wąskiego paska EPS 30/50 wsuniętego między krawędź płyty a ścianę likwiduje ten punkt styku.

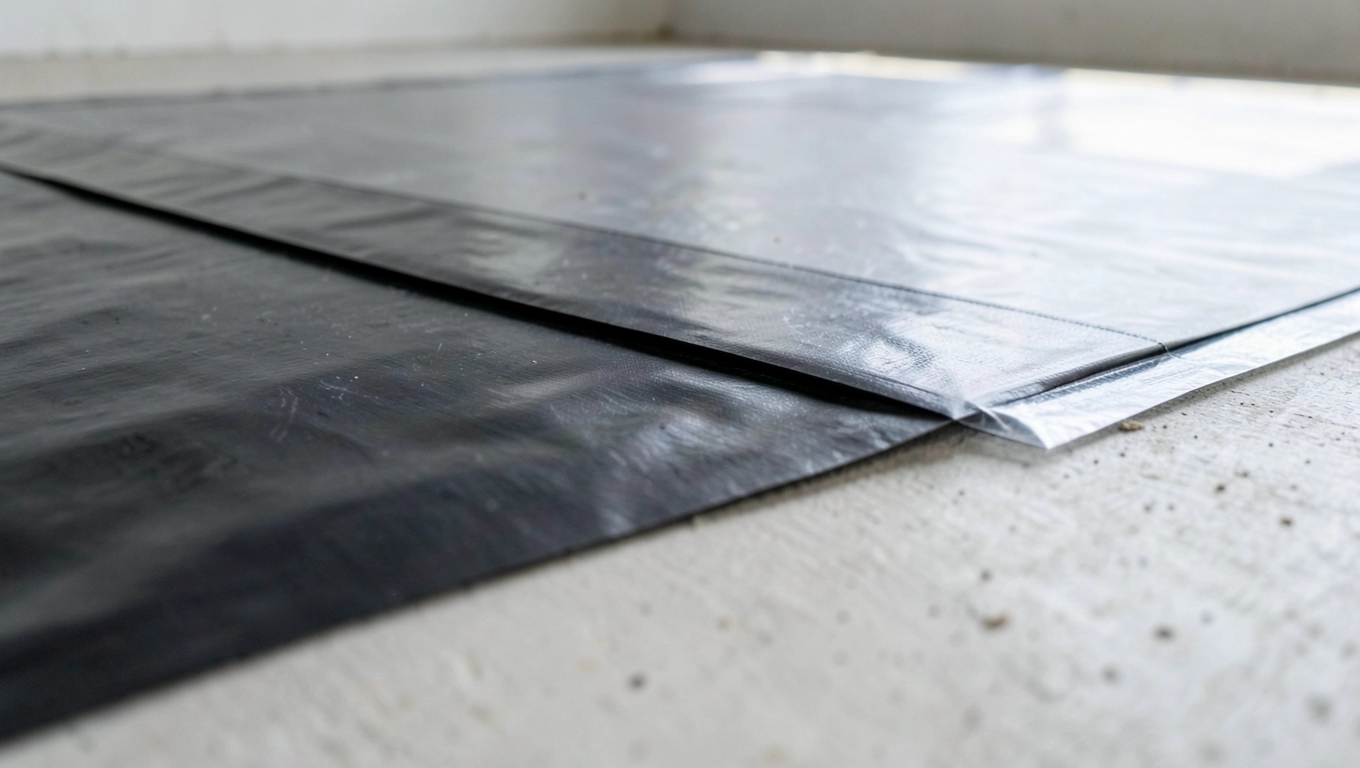

Montaż folii paroizolacyjnej i hydroizolacji w podłodze na gruncie

Folia przeciwwilgociowa to element, który w pośpiechu montażu bywa traktowany jak formalna konieczność, a nie jak prawdziwa bariera. Tymczasem jej pozycja w układzie decyduje o tym, przed czym konkretnie chroni. Folia ułożona bezpośrednio na chudym betonie, pod izolacją termiczną, blokuje kapilarne wnikanie wilgoci gruntowej do strefy izolacji i to jest jej podstawowa funkcja w układzie podłogi na gruncie. Grubość folii powinna wynosić minimum 0,2 mm (200 μm), a lepsza praktyka to 0,3 mm, szczególnie tam, gdzie grunt jest gliniasty lub poziom wód gruntowych sezonowo się zmienia.

Zakłady folii muszą wynosić minimum 20 cm, a przy podwyższonym ryzyku zawilgocenia 30 cm. Zakłady sklejone taśmą butylową lub bitumiczną tworzą ciągłą powłokę, natomiast zakłady jedynie zachodzące na siebie bez uszczelnienia mogą rozdzielić się pod wpływem skurczu jastrychu i drgań przenoszonych przez podłogę. Folia powinna wywijać się na ściany o co najmniej 15 cm powyżej przewidywanego poziomu posadzki, bo to właśnie przy cokołach najczęściej dochodzi do podsiąkania wilgoci z muru.

Układanie folii pod izolacją termiczną rodzi jedno praktyczne pytanie: co z folią paroizolacyjną nad izolacją? Odpowiedź zależy od systemu ogrzewania podłogowego. Jeśli w jastrychu zatopione są rury wodnego ogrzewania podłogowego, para wodna generowana podczas wysychania jastrychu ucieka ku górze przez posadzkę i dodatkowa folia paroizolacyjna między PIR-em a jastrychem jest zbędna, a nawet szkodliwa, bo spowalnia schnięcie płyty. Natomiast przy podłogach bez ogrzewania podłogowego, w pomieszczeniach mokrych, foliowanie od góry ma sens jako uzupełniająca bariera przed parą z wnętrza budynku.

Nigdy nie układaj folii hydroizolacyjnej bezpośrednio na zasypce z kruszywa bez chudego betonu jako podkładu ostrze każdego kamienia to potencjalne przebicie membrany. Nawet gruba folia 0,3 mm nie jest tkaniną zbrojeniową i nie przetrwa punktowych nacisków bez podkładu betonowego.

Membrana bitumiczna jako alternatywa dla folii PE znajduje zastosowanie tam, gdzie poziom wód gruntowych stwarza rzeczywiste ciśnienie hydrostatyczne. Jest droższa, ale zgrzewana na zakładach tworzy literalnie szczelną wannę, której folia PE nie jest w stanie naśladować. Wybór między folią a membraną to decyzja oparta na warunkach gruntowych nie na cenie materiału samego w sobie.

Taśma krawędziowa jako element akustyczny i termiczny

Wzdłuż każdej ściany, zanim wyleje się jastrych, układa się taśmę krawędziową z pianki PE lub mineralnego filcu o grubości 8-10 mm i wysokości co najmniej 15 cm. Pełni ona dwojaką rolę. Po pierwsze, oddziela jastrych od ściany, eliminując przenoszenie drgań akustycznych tzw. hałas uderzeniowy, który bez taśmy wędruje przez pływającą płytę bezpośrednio do struktury budynku. Po drugie, umożliwia swobodne odkształcenia termiczne jastrychu przy zmianach temperatury, szczególnie gdy w podłodze pracuje ogrzewanie podłogowe o mocy 50-100 W/m². Jastrych bez dylatacji krawędziowej potrafi spękać w obrębie pierwszego sezonu grzewczego.

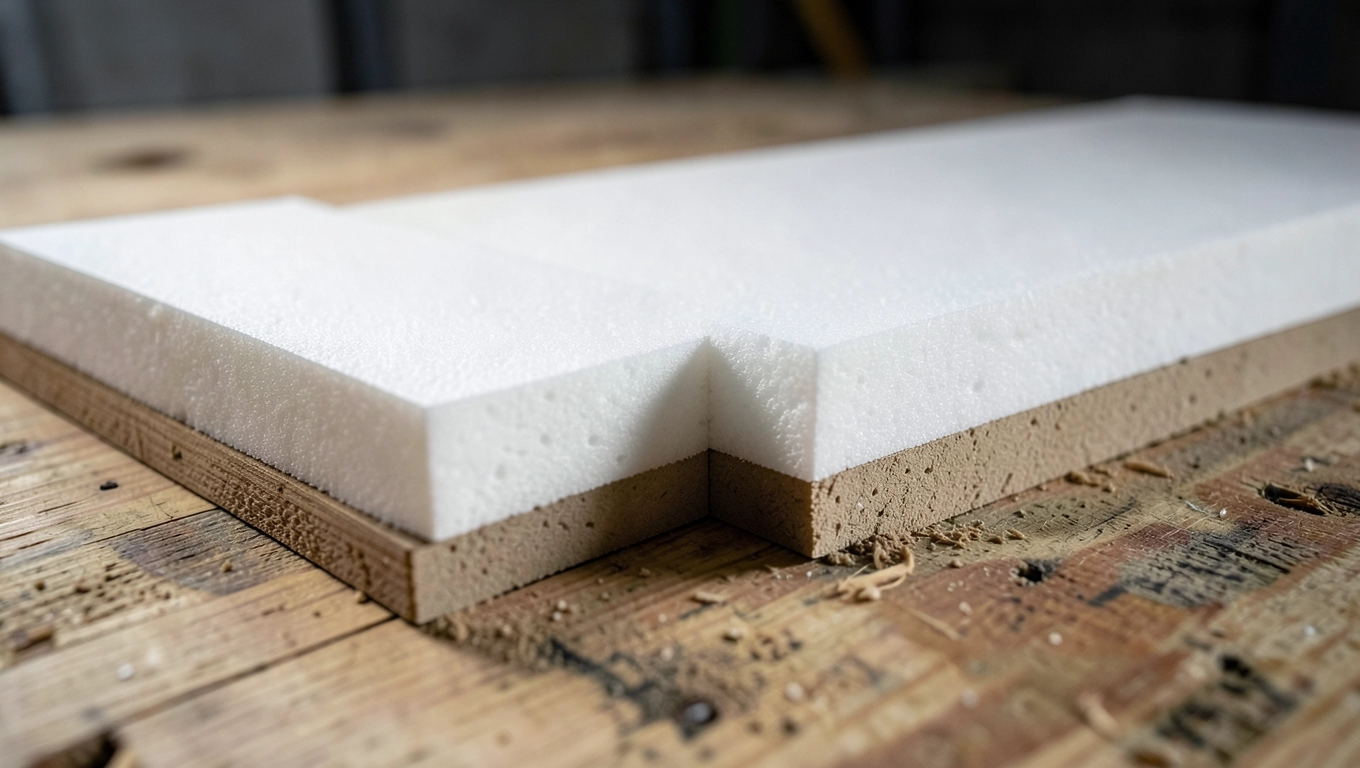

Grubość i parametry termoizolacyjne PIR i EPS dla efektywności energetycznej

Liczba na opakowaniu izolacji współczynnik λ to punkt wyjścia, ale nie cały obraz. Rzeczywista efektywność energetyczna podłogi zależy od oporu termicznego R, który oblicza się jako iloraz grubości warstwy i jej λ. Przy EPS o λ = 0,036 W/(m·K) i grubości 10 cm opór termiczny wynosi R = 0,10/0,036 = 2,78 m²·K/W. Analogiczny PIR o λ = 0,023 i grubości 6 cm daje R = 0,10/0,023 = 2,61 m²·K/W, a więc porównywalny efekt przy znacznie mniejszej grubości. Dopiero suma obu warstw, przy założeniu braku mostków termicznych, daje łączne R = 5,39 m²·K/W z zapasem ponad wymagania WT 2021.

Wybór klasy EPS ma bezpośrednie przełożenie na trwałość układu pod mechanicznym obciążeniem jastrychu. EPS 80 (dawne oznaczenie EPS T) dopuszcza naprężenia przy 10% odkształceniu na poziomie 80 kPa wystarczające dla standardowej płyty jastrychu cementowego o grubości 6-8 cm i obciążeniach mieszkaniowych. Przy planowaniu posadzki na potrzeby garażu, warsztatu lub przestrzeni magazynowej minimalna klasa to EPS 150 lub EPS 200, bo obciążenia punktowe od kół pojazdów osiągają 500-700 kPa i prowadzą do trwałego wciskania lżejszych odmian EPS.

PIR dostępny na rynku budowlanym różni się nie tylko grubością, ale też rodzajem okładziny. Wersja z okładzinami z folii aluminiowej ma nieco wyższy opór dyfuzji pary wodnej (μ powyżej 200) i w układzie podłogowym zachowuje się jak dodatkowa bariera paroizolacyjna. Okładziny z welonu szklanego lub papieru mają μ rzędu 30-60 i pozwalają na pewną dyfuzję pary co, jak wspomniano wcześniej, jest zaletą przy podłogowym ogrzewaniu wodnym. Wybór okładziny to nie kwestia gustu, lecz świadoma decyzja wynikająca z przeznaczenia pomieszczenia i systemu grzewczego.

Dla budynków pasywnych i niskoenergetycznych, gdzie wymagania wobec izolacyjności podłogi przekraczają R = 7,0 m²·K/W, optymalnym rozwiązaniem bywa trzywarstwowy układ EPS + PIR + EPS, w którym zewnętrzna warstwa EPS pełni funkcję wyrównującą i chroniącą PIR przed uszkodzeniami podczas montażu folii i zbrojenia jastrychu.

Sezonowe wahania temperatury gruntu wpływają na rzeczywiste straty ciepła przez podłogę inaczej niż przez ścianę grunt działa jak akumulator cieplny z bezwładnością kilku tygodni. Temperatura gruntu na głębokości 0,5 m w Polsce wynosi średnio 4-6°C w zimie i 12-15°C latem, co oznacza, że gradient termiczny między podłogą a gruntem jest znacznie mniejszy niż między ścianą a powietrzem zewnętrznym. Jednak właśnie ta stałość temperatury gruntu sprawia, że straty przez podłogę są rozłożone równomiernie przez cały rok i sumując się przez 365 dni, tworzą istotny składnik bilansu energetycznego budynku.

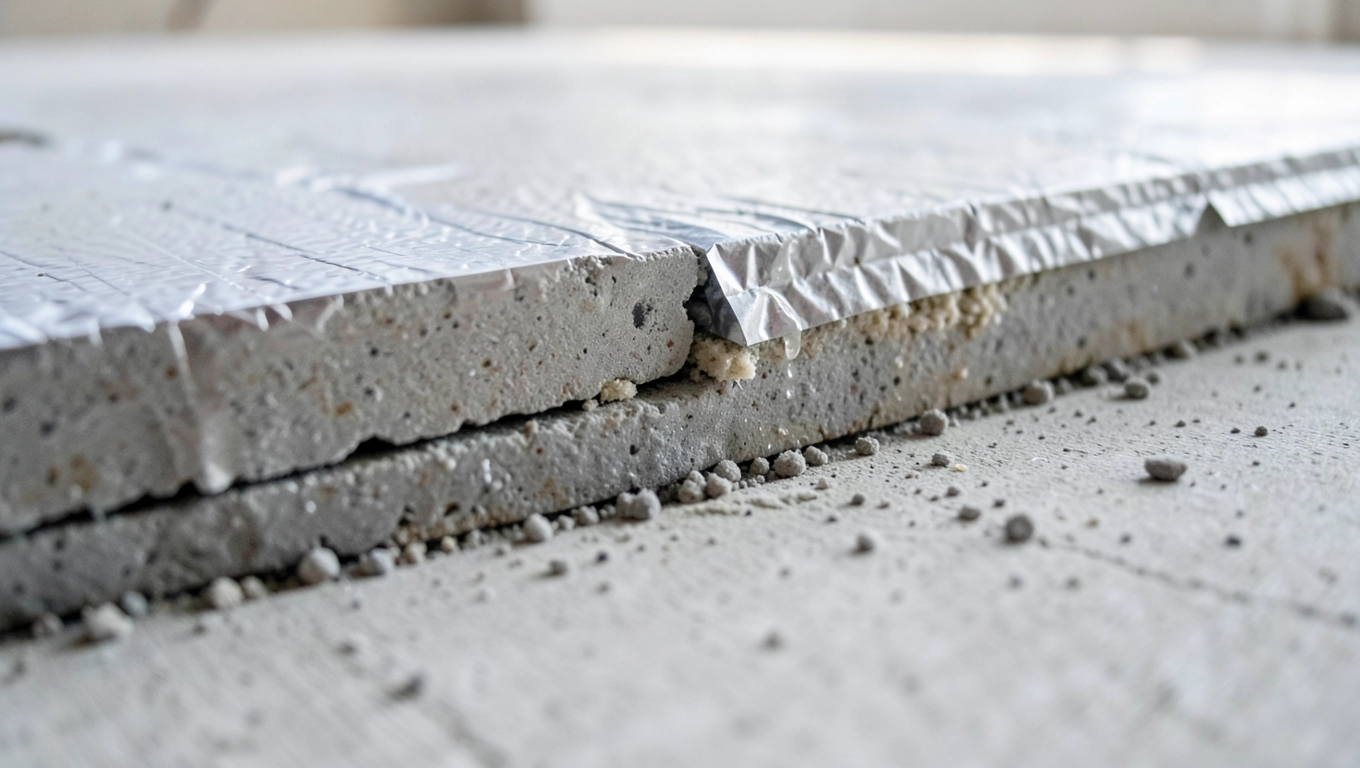

Najczęstsze błędy przy łączeniu PIR i EPS w podłodze na gruncie

Jeden błąd pojawia się niemal na każdej budowie i jest tak powszechny, że niemal stał się standardem: nieuszczelnione spoiny między płytami PIR. Producenci deklarują parametry izolacyjne dla jednolitej, nieprzerwanej płyty i mają rację. Tyle że w warunkach rzeczywistych płyty stykają się ze sobą z szczeliną 1-3 mm wynikającą z tolerancji wymiarowych i nierówności podłoża. Przez tę szczelinę, ciągną się przez całą grubość izolacji, ucieka ciepło w tempie 5-10 razy szybszym niż przez sam materiał. Taśma aluminiowa lub specjalna taśma dedykowana do systemów izolacyjnych, naklejona na każdą spoinę po ułożeniu płyt, redukuje ten efekt praktycznie do zera.

Pomijanie przekładki między izolacją a zbrojeniem jastrychu to kolejna pułapka. Drut lub kratownica zbrojeniowa, kładziona bezpośrednio na powierzchni PIR-u, przy wibrowaniu lub chodzeniu po świeżo ułożonej izolacji punktowo przebija ją lub tworzy wgłębienia, przez które jastrych wnika w strukturę materiału. Rozwiązaniem jest ułożenie siatki na małych podkładkach dystansowych (zwanych też „grzybkami") utrzymujących siatkę 2-3 cm nad izolacją. Jastrych wnika pod siatkę, a izolacja pozostaje nienaruszona.

Mylenie EPS przeznaczonego do izolacji podłóg z EPS do izolacji ścian to pomyłka, którą trudno odkryć bez dokumentacji technicznej, lecz łatwo zauważyć po kilku sezonach. EPS fasadowy klasy EPS 70 ma naprężenie przy 10% odkształceniu wynoszące 70 kPa i pod obciążeniem jastrychu (masa 6 cm jastrychu cementowego to około 120 kg/m²) powoli się kompaktuje. Skurczenie o 2-3 mm na metrze grubości to wystarczająco dużo, żeby jastrych zaczął pękać wzdłuż linii odkształceń. Dokumenty dostawcze i oznaczenia na płytach (norma PN-EN 13163) zawierają kod klasowy warto je sprawdzić przed zasypaniem.

Niewłaściwe prowadzenie folii przy przejściach instalacyjnych przez podłogę to miejsce, gdzie szczelność hydroizolacji najczęściej się urywa. Rury kanalizacyjne, rury instalacji wodnej i przepusty elektryczne przebijają układ folii, i jeśli folia jest jedynie nakłuta i nie uszczelniona specjalną opaską lub kołnierzem hydroizolacyjnym, każde sezonowe przemieszczenie rury (rury tworzywowe pracują termicznie) rozszerza szczelinę. Kołnierz uszczelniający sklejony z folią wokół każdej rury to jedyna skuteczna odpowiedź na ten problem.

• Spoiny między płytami PIR pozostawione bez taśmy mostki termiczne wzdłuż całej siatki połączeń
• Folia hydroizolacyjna ułożona bezpośrednio na kruszywie bez podkładu betonowego ryzyko przebicia przez kruszywo
• Zastosowanie EPS fasadowego zamiast podłogowego stopniowe kompaktowanie pod ciężarem jastrychu
• Brak taśmy krawędziowej wzdłuż ścian pęknięcia jastrychu i przenoszenie hałasu uderzeniowego
• Płyty EPS i PIR ułożone ze zbieżnymi spoinami brak przekładki poziomej eliminującej liniowe mostki termiczne
• Nieuszczelnione przejścia instalacyjne przez folię lokalne punkty wnikania wilgoci gruntowej

Ostatni, może najbardziej kosztowny błąd ma charakter projektowy, nie wykonawczy zapominanie o izolacji termicznej przy ścianie fundamentowej na odcinku między gruntem a poziomem podłogi. Nawet doskonale zaizolowana podłoga pozioma traci znaczną część swojej efektywności, jeśli pionowa ściana fundamentu powyżej terenu pozostaje nieizolowana lub izolowana zbyt cienko. Ciepło z wnętrza przenika przez jastrych, przez beton fundamentu i wyprowadzane jest na zewnątrz tuż przy linii terenu i żaden PIR ułożony poziomo nie jest w stanie tego zatrzymać bez przedłużenia izolacji pionowej co najmniej 80-100 cm w głąb ziemi wzdłuż ściany.
