Budowa podłogi na gruncie to jeden z tych etapów, przy których błąd popełniony raz zostaje zakryty betonem na zawsze, razem z rachunkami za ogrzewanie, które przez lata będą przypominać o tamtej decyzji. Temat kolejności warstw izolacji pod ogrzewaniem podłogowym brzmi technicznie, ale kryje w sobie bardzo konkretną fizykę ciepło z rur podłogówki ma dwie drogi, ku stopom lub ku zimnej ziemi, i to właśnie układ materiałów decyduje, którą drogę wybierze. PIR, EPS, hydroizolacja, płyta fundamentowa, każdy z tych elementów pełni precyzyjną rolę i zamiana ich miejscami to nie kwestia estetyki, lecz różnica między domem energooszczędnym a domem, który „grzeje grunt". Mało kto mówi wprost, że zły układ warstw potrafi pochłonąć nawet 30% energii generowanej przez system podłogowy, zanim ciepło w ogóle dotrze do poziomu, gdzie człowiek stoi.

• PIR na płycie fundamentowej pod EPS
• EPS nad PIR jako podkład pod rury
• Montaż krok po kroku EPS PIR podłogówka
• Normy kolejności EPS PIR na podłodze gruntu
• Ochrona przed mostkami w warstwach EPS PIR
• Pytania i odpowiedzi, kolejność EPS, PIR, izolacja podłogowa, fundament

PIR na płycie fundamentowej pod EPS

Zacznijmy od tego, co dzieje się tuż po związaniu betonu. Płyta fundamentowa, choćby wykonana perfekcyjnie, pozostaje przewodnikiem ciepła o współczynniku λ wynoszącym około 1,7 W/mK, to mniej więcej siedemdziesiąt razy gorzej niż pianka PIR i ponad czterdzieści razy gorzej niż styropian EPS. Beton styka się bezpośrednio z gruntem, który w polskich warunkach klimatycznych utrzymuje temperaturę między 6 a 10°C przez większą część roku grzewczego. Bez żadnej bariery termicznej podłoga nad nim zachowuje się jak chłodnia odbiera ciepło z rur szybciej, niż system grzewczy jest w stanie je dostarczyć. Ta prosta fizyka tłumaczy, dlaczego pierwsza warstwa izolacji musi być ułożona bezpośrednio na betonie, nie nad nim, nie obok niego.

PIR, czyli poliizocyjanuran, ląduje na betonie jako pierwsza i z konkretnego powodu jego współczynnik przewodzenia ciepła λ wynosi około 0,022-0,024 W/mK, co plasuje go wśród najlepiej izolujących materiałów budowlanych dostępnych w standardowym budownictwie mieszkaniowym. Dla porównania, klasyczny biały styropian EPS osiąga λ na poziomie 0,036-0,042 W/mK, a szara grafitowa odmiana EPS schodzi do około 0,031 W/mK. Różnica może wydawać się niewielka w liczbach bezwzględnych, ale przy równoważnej grubości płyty PIR o grubości 8 cm oferuje opór cieplny porównywalny z warstwą EPS o grubości 12-14 cm. Na płycie fundamentowej, gdzie każdy centymetr podłogi wpływa na wysokość posadzki i poziom progów drzwiowych, ta różnica ma bardzo wymierny skutek projektowy.

Drugą właściwością PIR, często pomijaną w ogólnych zestawieniach materiałów, jest jego struktura komórkowa z zamkniętymi porami. Styropian EPS ma pory otwarte na poziomie mikroskopowym, co oznacza, że przy długotrwałym kontakcie z wilgocią, a strefa fundamentu jest środowiskiem o stałej wilgotności, woda wnika między granule i obniża parametry izolacyjne nawet o 10-15% w perspektywie kilku lat. PIR zachowuje się inaczej zamknięte komórki nie absorbują wody kapilarnie, a nasiąkliwość materiału certyfikowanego pod aplikacje fundamentowe nie przekracza 2-3% objętości nawet po długotrwałej ekspozycji. To nie jest szczegół, to warunek, który decyduje o tym, czy izolacja zachowa swoje parametry po dwudziestu latach, czy degraduje się pod betonem niewidocznie dla właściciela.

Zobacz eps pir kolejność warstw izolacja podłogowa

Ułożenie PIR bezpośrednio na betonie wymaga spełnienia jednego krytycznego warunku wstępnego podłoże musi być równe z tolerancją nieprzekraczającą ±3 mm na dwumetrowej łacie. Nierówności większe niż ta wartość tworzą pod płytami PIR kieszenie powietrzne, pozornie niegroźne, ale w rzeczywistości punkty koncentracji naprężeń przy obciążeniach dynamicznych. Kiedy po płytach PIR chodzi ciężki sprzęt podczas montażu kolejnych warstw, lokalne ugięcia mogą powodować pęknięcia na złączach, które stają się mostkami termicznymi wprost w miejscu, które miały izolować. Wyrównanie betonu szczotkowaniem lub zastosowanie cienkiej wylewki wyrównawczej przed ułożeniem PIR to operacja trwająca kilka godzin, a jej pominięcie może kosztować kilkadziesiąt złotych strat ciepła rocznie przez cały okres eksploatacji budynku.

Płyty PIR na fundamencie układa się zazwyczaj w dwóch warstwach, każda o grubości 5-8 cm, przy czym spoiny górnej warstwy są przesunięte względem dolnej o połowę długości płyty. Ten pozornie prosty zabieg eliminuje liniowe mostki termiczne na styku krawędzi, miejsce, gdzie dwie płyty stykają się bokami, stanowi punkt o nieco wyższym przewodzeniu ciepła niż środek materiału, bo piankowy rdzeń jest tam przerwany przez okładziny aluminiowe. Dwie warstwy z przesuniętymi spoinami tworzą sieć, w której żadna linia słabości nie przebija się przez całą grubość izolacji. Sumaryczna grubość warstwy PIR dla nowych budynków spełniających wymagania WT 2021 powinna wynosić minimum 12-15 cm, przy założeniu, że opór cieplny podłogi osiąga wymagane R ≥ 3,5 m²K/W.

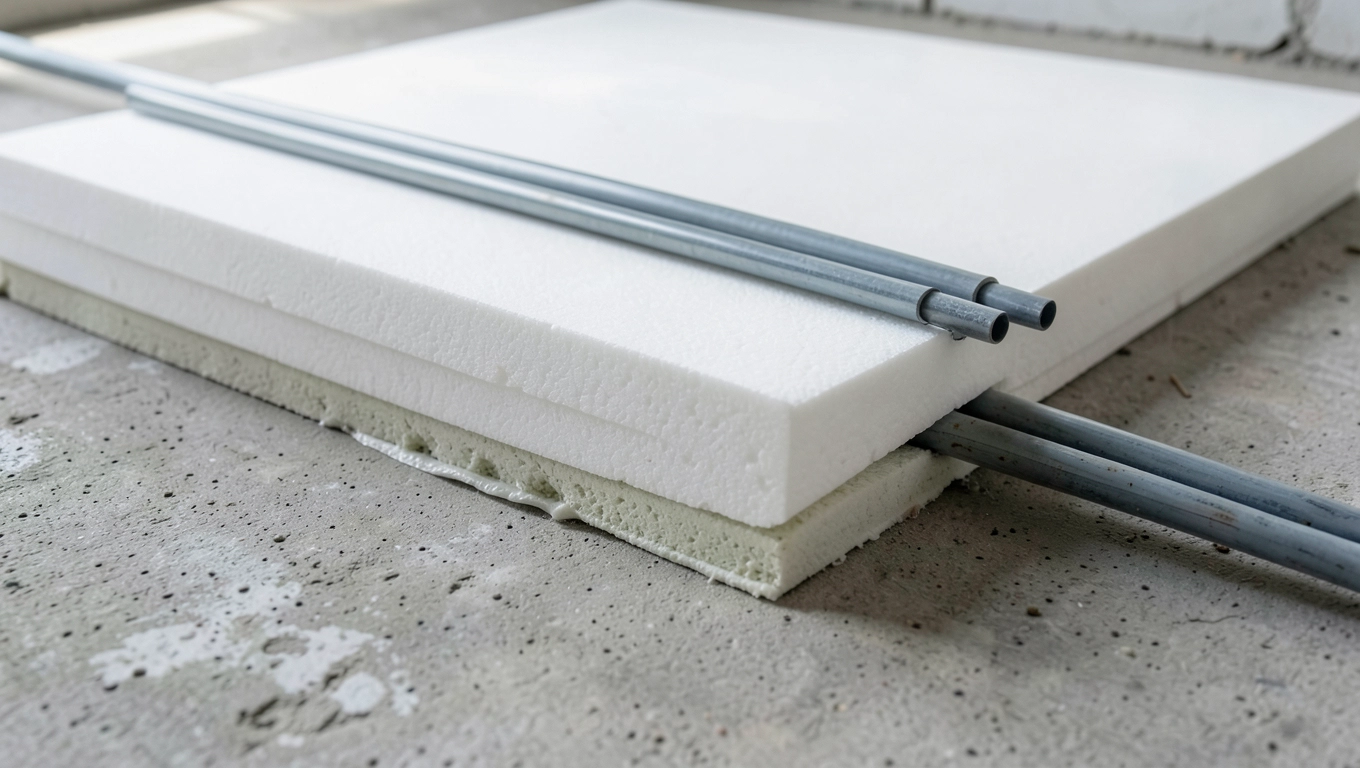

EPS nad PIR jako podkład pod rury

Gdy PIR tworzy już szczelną barierę termiczną przy betonie, nad nim pojawia się EPS, i tu zaczyna się nieporozumienie, które notorycznie prowadzi do błędów na budowach. Powszechna intuicja podpowiada jeśli PIR izoluje lepiej, to po co w ogóle EPS? Odpowiedź leży nie w izolacyjności termicznej, lecz w geometrii rur podłogówki. Rury grzewcze o średnicy zewnętrznej 16-20 mm muszą być osadzone w materiale, który utrzyma je w precyzyjnej pozycji podczas zalewania jastrychem, nie pozwoli na flotację w mokrej wylewce i jednocześnie zapewni minimalny nakrycie betonem powyżej rury, standardowo 3-5 cm. EPS w wersji ze specjalnie wyprofilowaną powierzchnią, frezowaną lub ze stożkami montażowymi, spełnia tę funkcję mechaniczną perfekcyjnie, bo jest materiałem, w którym frezowanie i cięcie wykonuje się bez specjalistycznego sprzętu.

Grubość warstwy EPS nad PIR dobiera się pod kątem głębokości kanałów na rury, a nie pod kątem izolacyjności termicznej, ta jest już zapewniona przez spodnią warstwę PIR. Standardowe płyty systemowe pod podłogówkę mają grubość 25-50 mm, przy czym kanały frezowane sięgają połowy głębokości materiału, zostawiając pod rurą poduszkę EPS grubości 12-25 mm. Ta poduszka ma krytyczną funkcję akustyczną EPS o gęstości objętościowej 20-30 kg/m³ pochłania drgania mechaniczne generowane przez przepływ wody w rurach, redukując przenoszone przez konstrukcję hałasy instalacyjne. W budynkach wielorodzinnych ta warstwa EPS bywa jedynym elementem oddzielającym mieszkańców od bulgotania instalacji sąsiada, ale ten mechanizm działa równie dobrze w domu jednorodzinnym, tłumiąc rezonanse w jastrychu.

Kolejność PIR-EPS, a nie EPS-PIR, jest produktem prostego rachunku termicznego, który warto zrozumieć mechanicznie. Wyobraź sobie odwrócony układ EPS na betonie, PIR nad nim. Rury grzewcze leżą wówczas w EPS, bezpośrednio nad warstwą o niskim współczynniku przewodzenia ciepła λ ≈ 0,022 W/mK. Ciepło z rury chce przepłynąć w górę, do posadzki, ale napotyka na opór PIR. Jednocześnie od dołu przez EPS przenika chłód z betonu. Wynik rury pracują w strefie termicznie zablokowanej z dwóch stron, co obniża wydajność oddawania ciepła do jastrychu i wymusza wyższą temperaturę zasilania instalacji. Prawidłowy układ, PIR pod rurami, EPS przy rurach, pozwala ciepłu swobodnie rozchodzić się ku górze przy jednoczesnym blokowaniu straty w kierunku gruntu.

Między warstwą PIR a płytami EPS układa się folię PE o grubości minimum 0,2 mm, pełniącą kilka równoległych funkcji. Pierwsza to bariera kapilarności woda z mokrego jastrychu nie migruje w głąb EPS, który przy długotrwałym nasyceniu wilgocią traci część swoich właściwości tłumiących. Druga funkcja jest czysto montażowa, folia pozwala płytom EPS ślizgać się względem PIR podczas regulowania pozycji przed zalaniem jastrychem, co ułatwia precyzyjne dopasowanie bez ryzyka uszkodzenia powierzchni spodniej płyty. Trzecia, rzadko omawiana folia działa jako warstwa rozdzielcza uniemożliwiająca przenikanie środków chemicznych z jastrychu do piankowego rdzenia PIR, co mogłoby w długim czasie degradować wiązania polimerowe materiału.

EPS stosowany jako podkład pod rury podłogówki powinien mieć klasę odporności na ściskanie minimum CS(10)100, co oznacza naprężenie ściskające ≥ 100 kPa przy 10% odkształceniu. Ten parametr gwarantuje, że podczas zalewania jastrychem i późniejszego użytkowania podłogi rury nie wgniatają się głębiej w materiał, co zaburzyłoby równomierne nakrycie betonem i tym samym równomierność nagrzewania posadzki. Zbyt miękki EPS, popularny budowlany "styropian podłogowy" w klasie CS(10)60, może ulec miejscowemu ugięciu pod ciężarem jastrychu, tworząc niewidoczne nierówności grubości nakrycia, które przekładają się na różnice temperatury posadzki do 3-4°C między strefami.

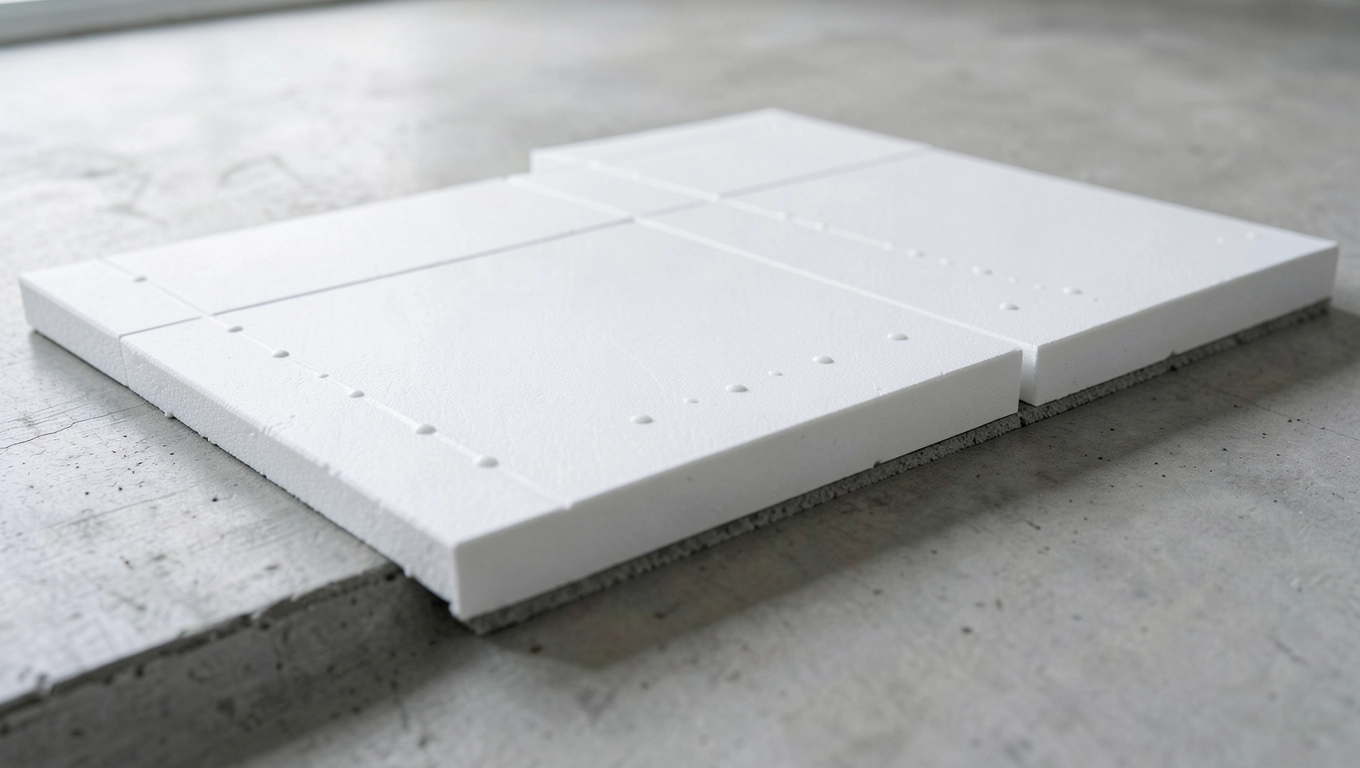

Montaż krok po kroku EPS PIR podłogówka

Zanim na budowie pojawi się choćby jedna płyta izolacyjna, beton płyty fundamentowej musi spełnić dwa warunki, o których często mówi się zbyt późno. Po pierwsze, wilgotność resztkowa betonu nie powinna przekraczać 5% masowych w momencie układania izolacji, przy wyższej wilgotności folia PE ułożona nad PIR zamknie parę wodną między warstwami, tworząc środowisko sprzyjające kondensacji. Po drugie, beton musi mieć za sobą co najmniej 7 dni dojrzewania w temperaturze powyżej 10°C zanim obciąży go PKB izolacji, nie dlatego, że wcześniej pęknie, ale dlatego, że skurcz wczesny betonu jest w tym czasie najintensywniejszy i może deformować podłoże do poziomu, który wyklucza prawidłowe ułożenie płyt PIR.

Hydroizolacja pozioma jest elementem, który w popularnych opisach pojawia się zbyt późno, jakby była opcją, a nie warunkiem. Bitumiczna lub mineralna powłoka uszczelniacza naniesiona na beton płyty fundamentowej przed ułożeniem PIR tworzy barierę przeciw podciąganiu kapilarnemu wody gruntowej. Beton jest materiałem porowatym woda z gruntu może wędrować przez niego ku górze nawet przy braku hydrostycznego ciśnienia wody, napędza ją sama kapilarność. Bez hydroizolacji ta wilgoć dociera do spodu warstwy PIR i w długim czasie wpływa na spoiny między płytami. Powłoka hydroizolacyjna powinna wyschną/związać zgodnie z kartą techniczną producenta, zazwyczaj 24-48 godzin, zanim pierwsza płyta PIR trafi na swoje miejsce.

Układanie dolnej warstwy PIR zaczyna się od narożnika, od strony najdłuższej ściany pomieszczenia, i prowadzi rzędami prostopadle do osi budynku. Każda płyta przylega do sąsiedniej na pióro i wpust lub na zakładkę folii aluminiowej, zależy od systemu, ale w obu przypadkach krawędziowe połączenie między płytami wzmacnia się od góry taśmą aluminiową odporną na temperaturę do 120°C, bo jastrych cementowy podczas wiązania potrafi osiągnąć lokalnie 40-60°C. Pominięcie tej taśmy skutkuje tym, że spoiny stają się cienkimi liniowymi mostkami termicznymi biegnącymi przez całą podłogę, każda o szerokości zaledwie 5-10 mm, ale przy gęstości siatki spoin co 60-100 cm tracony przez nie strumień ciepła jest mierzalny.

Górna warstwa PIR układana jest zgodnie z zasadą naprzemienności spoin, każdy rząd przesuwa się o połowę długości płyty względem rzędu dolnego. Po ułożeniu obu warstw płyt PIR następuje inspekcja całej powierzchni pod kątem pustych przestrzeni przy krawędziach ścian w tych miejscach zamiast pełnych płyt często trafiają się przycięte fragmenty, które przy niestarannym montażu tworzą szczeliny. Szczeliny o szerokości powyżej 5 mm wypełnia się pianką poliuretanową o niskiej rozprężności, nie standardową „pistoletową" PU, która rozprężając się zbyt gwałtownie, może wypchnąć sąsiednie płyty z pozycji. Następnie kładzie się folię PE i przygotowuje powierzchnię pod EPS.

Płyty EPS z profilowaną górną powierzchnią układa się dokładnie wg schematu rozmieszczenia pętli grzewczych przygotowanego przez projektanta instalacji. Rury podłogówki wkłada się w kanały frezowane lub między stożki z minimalną siłą, materiał powinien trzymać rurę bez dodatkowych klipsów, opierając się na elastycznym sprężystym wciśnięciu. Kiedy rury są ułożone i sprężynują na swoich miejscach, przed zalaniem jastrychem przeprowadza się próbę ciśnieniową instalacji pod ciśnieniem 6 bar przez minimum 24 godziny. Próba ma tu podwójną wartość potwierdza szczelność rur i jednocześnie napełniona instalacja pod ciśnieniem zachowuje się jak sztywny kręgosłup podtrzymujący rury dokładnie w tej pozycji, w której mają zostać zalane jastrychem.

Jastrych cementowy wylewa się przy utrzymanym ciśnieniu roboczym w instalacji, zwykle 3 bar, a minimalna grubość nakrycia nad rurą wynosi 45 mm dla jastrychu cementowego i 35 mm dla anhydrytowego (siarczan wapnia). Różnica wynika z innej wytrzymałości mechanicznej i kurczliwości obu materiałów anhydryt kurczy się mniej podczas wiązania, więc cieńsza warstwa nad rurą nie grozi pęknięciami. Po wylaniu jastrychu instalację ogrzewania pozostawia się pod ciśnieniem, ale bez grzania, przez pierwsze 28 dni, tyle trwa pełne dojrzewanie jastrychu cementowego i dopiero po tym czasie bezpieczne jest stopniowe uruchamianie ogrzewania według protokołu rozruchu każdego dnia podwyższa się temperaturę zasilania o 5°C, zaczynając od 25°C i dochodząc do temperatury roboczej.

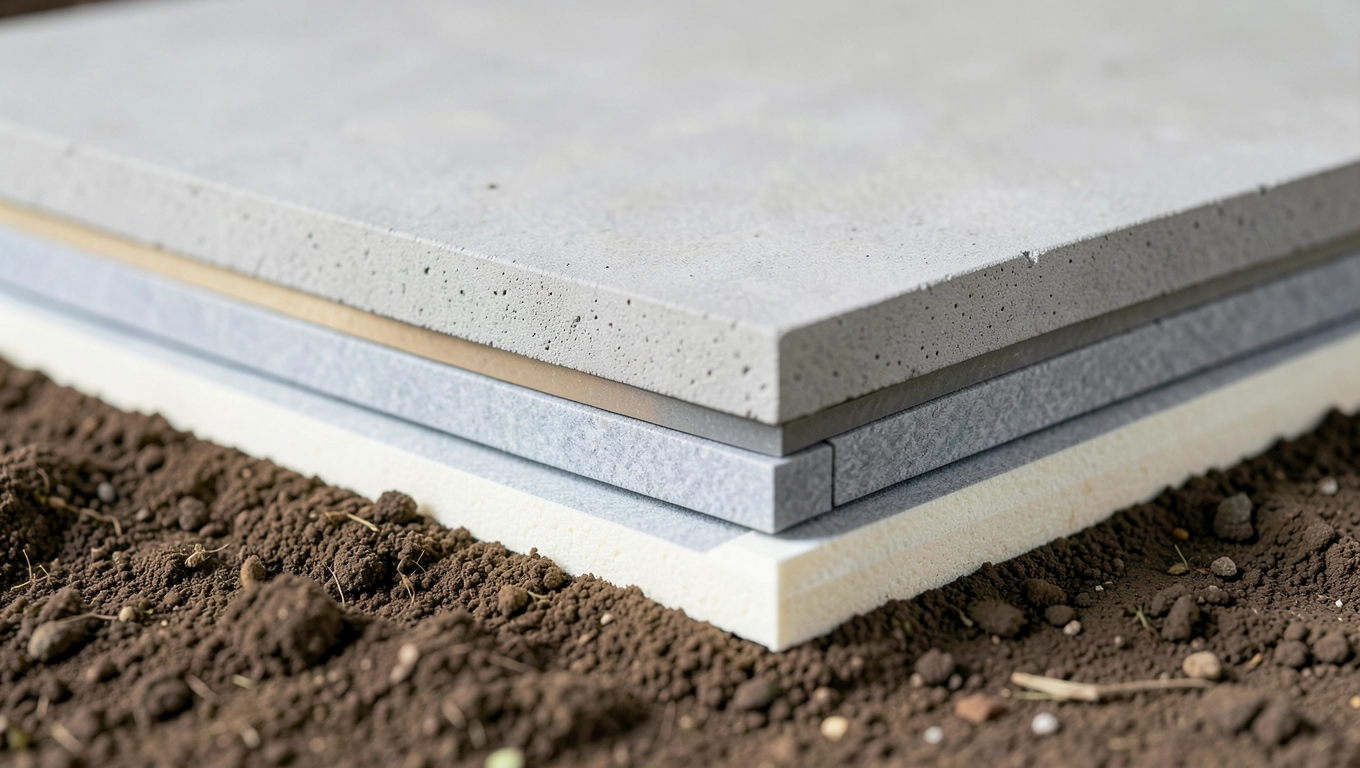

Normy kolejności EPS PIR na podłodze gruntu

Polskie przepisy techniczno-budowlane formułują wymagania dotyczące izolacji podłogi na gruncie przez pryzmat wartości współczynnika przenikania ciepła U całej przegrody, nie przez przypisanie konkretnych materiałów do konkretnych pozycji w układzie warstw. Warunki techniczne dla budynków mieszkalnych (WT), obowiązujące od 2021 roku, określają maksymalną wartość U dla podłogi na gruncie na poziomie 0,30 W/m²K, przy czym od 2023 roku projektanci stosują już dobrowolnie zaostrzony standard zbliżony do wymagań budynków niemal zeroenergetycznych, gdzie U ≤ 0,20 W/m²K staje się realnym celem. Przy λ PIR ≈ 0,022 W/mK osiągnięcie U = 0,20 W/m²K wymaga sumarycznej grubości izolacji (PIR + EPS) wynoszącej co najmniej 15-18 cm.

Norma PN-EN ISO 6946 definiuje metodę obliczania oporu cieplnego przegrody wielowarstwowej, a jej zastosowanie do układu beton-PIR-EPS-jastrych wymaga uwzględnienia oporów kontaktowych między warstwami. W teorii opór kontaktowy między suchymi, gładkimi powierzchniami jest znikomy, ale w praktyce budowlanej nierówności podłoża, szczeliny i kieszenie powietrzne mogą zwiększyć rzeczywisty opór cieplny układu o 5-8% względem wartości obliczonej dla idealnych warstw. To wyjaśnia, dlaczego renomowani projektanci instalacji grzewczych zalecają przyjmowanie marginesu bezpieczeństwa przy doborze grubości izolacji i nie ograniczają się do wartości minimalnych wynikających z normy.

Certyfikacja energetyczna budynku wymaga, by charakterystyka energetyczna uwzględniała rzeczywisty układ i grubości warstw izolacji, nie deklaracje, lecz dane z dokumentacji powykonawczej. Przy audycie energetycznym lub badaniu termowizyjnym nierówna temperatura posadzki w różnych strefach pomieszczenia jest sygnałem diagnostycznym sugerującym nieprawidłowy montaż izolacji, czy to przerwy między płytami PIR, czy niepełne nakrycie rur jastrychem, czy lokalne mostki przy ościeżnicach. Dla domów kwalifikujących się do dofinansowań z programów wspierających efektywność energetyczną prawidłowo udokumentowany układ izolacji bywa warunkiem koniecznym do rozliczenia dotacji, więc protokół montażu z zapisem zastosowanych materiałów i grubości warstw ma wartość nie tylko techniczną, ale i administracyjną.

Istnieje szczegółowe wymaganie, które rzadko pojawia się w popularnych opisach montażu izolacja termiczna musi być ciągła przez całe pole podłogi, wliczając w to strefę przy ścianach nośnych i progach wewnętrznych. W praktyce oznacza to konieczność zastosowania pionowej izolacji obwodowej przy ścianach, tak zwanej taśmy brzegowej z twardego EPS lub PIR o grubości 10-20 mm, która biegnie pionowo od posadzki do krawędzi jastrychu i oddziela masę termiczną podłogi od ościeży. Bez tej taśmy jastrych styka się bezpośrednio ze ścianą fundamentową, co tworzy klasyczny mostek termiczny liniowy, zgodnie z normą PN-EN ISO 10211 oceniany jako punkt o wyraźnie wyższej gęstości strumienia ciepła, odpowiadający za lokalne schłodzenie strefy przy ścianach i potencjalne ryzyko kondensacji powierzchniowej.

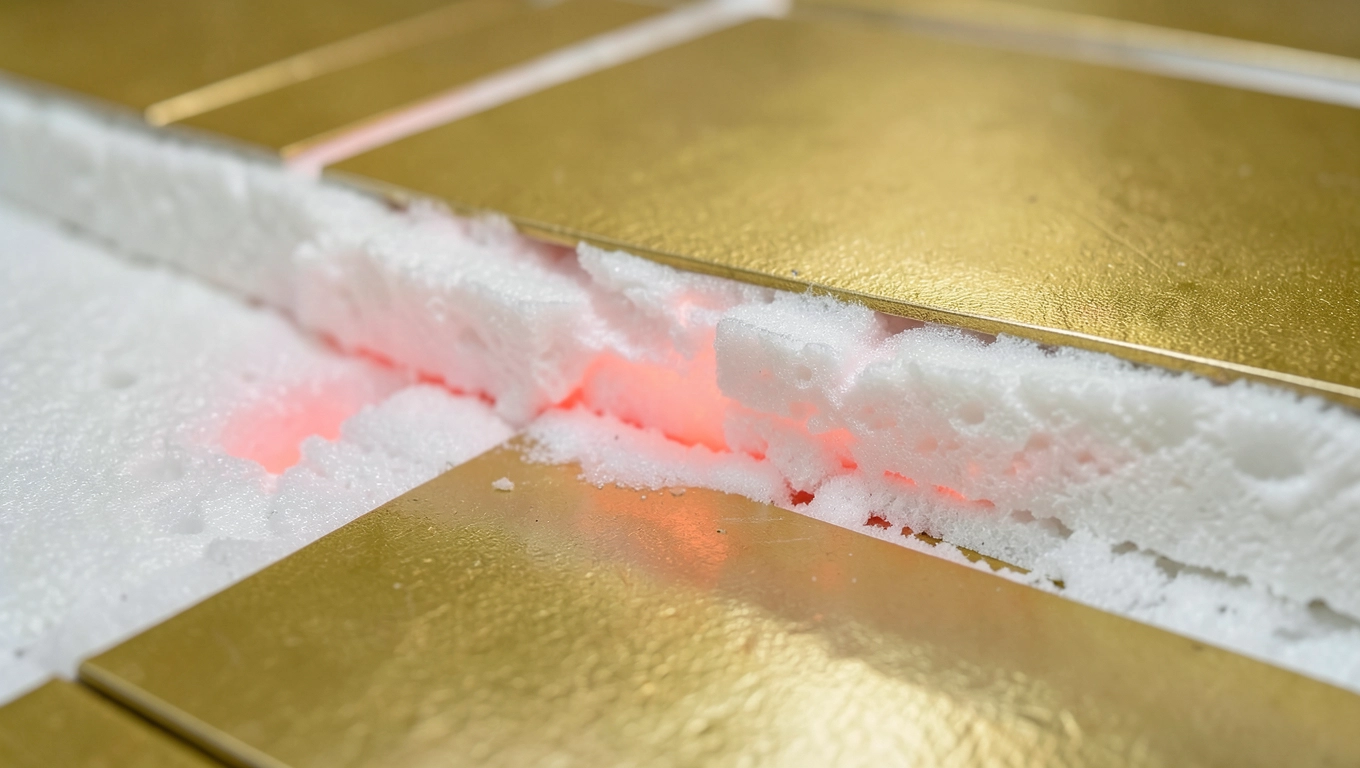

Ochrona przed mostkami w warstwach EPS PIR

Mostek termiczny nie jest abstrakcją, to fizyczny region w przegrodzie budowlanej, gdzie opór cieplny lokalnie spada, a ciepło przepływa szybciej niż w otaczającym materiale. W układzie izolacji podłogowej mostki pojawiają się w trzech charakterystycznych miejscach na stykach płyt izolacyjnych (mostek liniowy), w miejscach przebić przez izolację (mostek punktowy) i na styku podłogi ze ścianą fundamentową (mostek geometryczny). Każdy z tych typów ma inny mechanizm i inną metodę eliminacji, a bezkrytyczne stosowanie tej samej taśmy aluminiowej do wszystkich trzech problemów jest błędem, który projektanci instalacyjni widzą regularnie podczas audytów termograficznych.

Mostki na stykach płyt PIR eliminuje się przez kombinację dwóch zabiegów prawidłowe zakładanie spoin (już opisane) oraz doklejanie płyt górnej warstwy do dolnej za pomocą cienkiej warstwy kleju poliuretanowego nakładanego metodą punktową lub wąskim wałkiem. Klej ma tu podwójną rolę mechanicznie stabilizuje układy płyt, zapobiegając przesunięciom podczas prac montażowych, a termicznie, wypełnia mikroskopijne szczeliny powietrzne między warstwami, które przy grubości 0,5-1 mm wydają się nieistotne, lecz przy gęstości styków co 60 cm przez cały rok generują mierzalną stratę ciepła. Przy obliczeniach szczegółowych mostki na stykach płyt PIR grubości 2×8 cm na podłodze 150 m² mogą odpowiadać za straty energii rzędu 50-80 kWh rocznie, nie wiele, ale nie zero.

Mostki punktowe w izolacji podłogowej to głównie słupki dystansowe i podpory używane do tymczasowego poziomowania płyt PIR oraz wszelkie kotwy mechaniczne stosowane do ich mocowania do betonu. Problem z kotwami jest następujący każda metalowa kotwa stalowa ma λ ≈ 50 W/mK, a więc tysiąckrotnie wyższe niż otaczający ją PIR. Nawet kotwa o przekroju 3 mm² na metr kwadratowy podłogi zmienia efektywny współczynnik przewodzenia ciepła całej warstwy o kilka procent, co przy 15 cm grubości izolacji przekłada się na odczuwalny spadek oporu termicznego. Rozwiązanie jest proste płyty PIR na podłodze poziomej nie wymagają mechanicznego mocowania do betonu, jeśli klej PU zapewnia wystarczające połączenie między warstwami, a ciężar jastrychu i posadzki ostatecznie unieruchamia układ bez żadnych metalowych elementów przebijających izolację.

Mostek geometryczny przy styku podłogi ze ścianą fundamentową jest najtrudniejszy do wyeliminowania, bo wynika z geometrii, nie z wyboru materiału. W narożniku wewnętrznym zawsze spotykają się dwa strumienie ciepła poziomy ze ściany i pionowy z podłogi, co lokalnie zwiększa przepływ ciepła przez beton ponad wartość wynikającą z jednowymiarowego modelu obliczeniowego. Jedynym skutecznym rozwiązaniem jest ciągłość izolacji obwodowej taśma brzegowa EPS lub PIR o grubości 20 mm biegnie pionowo wzdłuż ściany od poziomu betonu fundamentowego aż do górnej krawędzi jastrychu i jest szczelnie połączona z poziomą warstwą płyt PIR przez zaklejenie lub zakładkę materiałową. Ta ciągłość uniemożliwia ciepłu „skrót" przez beton i utrzymuje izotermę 17°C dalej od powierzchni ściany, co w praktyce oznacza brak kondensacji i brak plam wilgoci w kącie pomieszczenia na parterze.

Wartości oporu cieplnego w powyższym zestawieniu obliczono dla standardowych materiałów budowlanych bez uwzględnienia oporów kontaktowych między warstwami. Rzeczywisty opór cieplny przegrody będzie nieznacznie niższy, zazwyczaj o 3-6%, ze względu na niedoskonałości montażu i obecność spoin.

Szczególnym przypadkiem mostka termicznego, który pozostaje przez wiele lat niezdiagnozowany, są rury w izolacji prowadzone pod kątem przez warstwę PIR, na przykład pionowe odcinki przyłączy wodnych lub kanalizacyjnych biegnących przez płytę fundamentową. Każda taka rura metalowa lub PVC o dobrym kontakcie z mokrym betonem jest ścieżką cieplną omijającą izolację. Rury metalowe przeprowadza się przez izolację w tulejach termoizolacyjnych z pianki poliuretanowej o grubości co najmniej 20 mm, co nie jest wymogiem powszechnie egzekwowanym przez kierowników budowy, lecz jest jedynym skutecznym sposobem eliminacji tego specyficznego mostka. Rury PVC o λ ≈ 0,16 W/mK generują mostek mniejszy, ale przy gęstości przyłączy typowej dla nowoczesnego domu, kilkanaście przebić przez podłogę, sumują się do wartości godnych uwagi w rocznym bilansie energetycznym.

Dwie pomyłki przy układaniu izolacji podłogowej na fundamencie są praktycznie nieodwracalne bez generalnego remontu odwrócona kolejność warstw (EPS pod PIR zamiast PIR pod EPS) oraz brak hydroizolacji między betonem a izolacją. Obydwa błędy zostają zamknięte pod jastrychem i posadzką, ich konsekwencje stają się widoczne dopiero po sezonach grzewczych, kiedy rachunki za energię są jedynym sygnałem, że coś poszło nie tak.

Ostatnim elementem ochrony przed stratami ciepła w układzie fundamentowym, o którym rzadko mówi się przy okazji doboru EPS i PIR, jest izolacja pionowa zewnętrzna ściany fundamentowej poniżej poziomu gruntu. Straty ciepła z podłogi na gruncie przebiegają nie tylko pionowo przez przegrodę poziomą, część strumienia cieplnego wędruje ukośnie przez grunt, omijając izolację poziomą i dochodząc do powierzchni przy krawędzi budynku. Pionowa izolacja XPS o grubości 8-10 cm przyklejona do zewnętrznej ściany fundamentu i sięgająca 1-1,2 m poniżej poziomu terenu wydłuża ścieżkę cieplną przez grunt tak, że strumień ukośny traci znaczną część energii na drodze przez źle przewodzącą ziemię. Połączenie poziomej izolacji PIR+EPS wewnątrz z pionową XPS na zewnątrz zamienia fundament z głównego źródła strat ciepła w szczelną, wielowarstwową barierę, co jest celem, dla którego cały ten skomplikowany układ warstw w ogóle istnieje.

Przy planowaniu grubości izolacji warto przeprowadzić pełne obliczenie metodą EN ISO 13370, która uwzględnia geometrię fundamentu i ukośny przepływ ciepła przez grunt, w odróżnieniu od uproszczonej metody jednowymiarowej, która dla podłogi na gruncie może zaniżać rzeczywiste straty nawet o 15-20%.
