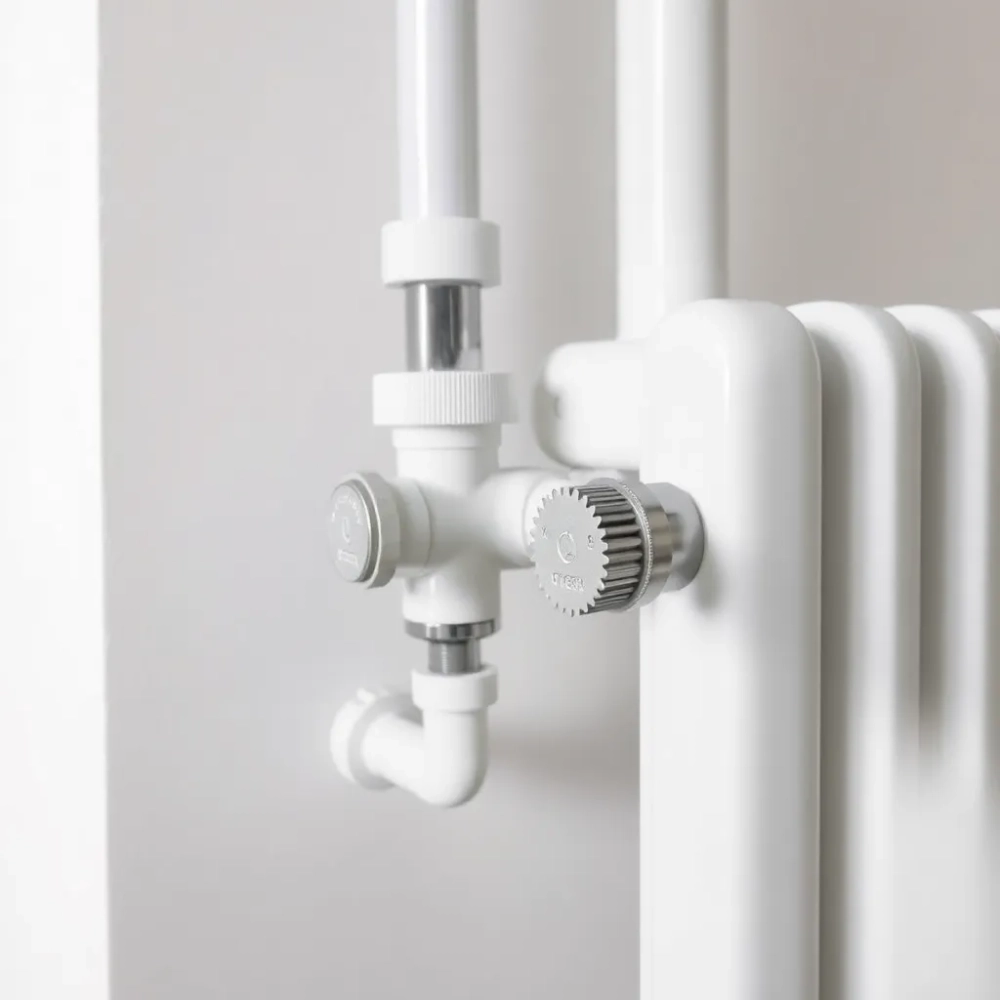

Jak podłączyć grzejnik panelowy

Zastanawiasz się, jak podłączyć grzejnik panelowy, aby system ogrzewania działał efektywnie i estetycznie? Proces ten, choć z pozoru prosty, wymaga zrozumienia kilku kluczowych zasad. W dużym skrócie, polega na dopasowaniu sposobu przyłączenia rur do konstrukcji grzejnika oraz odpowiednim montażu niezbędnych elementów sterujących.

W dzisiejszych instalacjach grzewczych liczy się nie tylko wydajność, ale i subtelność, która pozwala harmonijnie wkomponować system w przestrzeń. Przyjrzymy się bliżej specyfice różnych podejść do połączeń, analizując, jak wybór typu grzejnika wpływa na estetykę i funkcjonalność. Zrozumienie detali montażu zaworów i procedury testowania szczelności to fundament, na którym zbudujemy pewność działania.

Rynek oferuje różnorodne modele grzejników, każdy z nich przystosowany do konkretnych wymagań instalacyjnych i preferencji wizualnych. Czy to klasyczne podłączenie z boku, dyskretne z dołu, czy optymalizujące przepływ krzyżowe – każdy wariant ma swoje uzasadnienie. Tabela poniżej przedstawia pewne obserwacje dotyczące popularności typów podłączeń i związane z nimi orientacyjne czasy pracy instalatora.

* Dane o popularności opierają się na szacunkach z rynku remontowo-budowlanego.
Czas montażu dotyczy samego grzejnika z zaworami, bez wliczenia prac instalacyjnych ukrytych w ścianie czy podłodze.

Widzimy wyraźnie dominację podłączeń dolnych, co nie dziwi, biorąc pod uwagę współczesne trendy w ukrywaniu elementów instalacji. Krótszy czas montażu dla podłączenia bocznego często decyduje o jego wyborze w mniej wymagających estetycznie przestrzeniach lub przy modernizacjach, gdzie zmiana trasy rur jest utrudniona. Krzyżowe jest bardziej specjalistyczne i stosowane tam, gdzie jest naprawdę potrzebne.

Podłączenie grzejnika panelowego z podłączeniem bocznym

Podłączenie bocznego typu V-kątowego lub prostego to klasyka gatunku w instalacjach grzewczych. Rury zasilania i powrotu podłączone są wówczas z boku grzejnika, co jest rozwiązaniem sprawdzonym i stosunkowo prostym w realizacji. Estetyka może nieco na tym cierpieć, ponieważ rury są widoczne, ale funkcjonalnie jest to pełnowartościowa opcja.

Grzejniki panelowe mają to do siebie, że zazwyczaj nie posiadają jasno określonej "tylnej strony" w sensie montażowym – profile mocujące do ściany znajdują się na obu większych płaszczyznach. Ta cecha pozwala swobodnie obracać grzejnik. To właśnie możliwość obrotu wpływa na to, po której stronie – prawej czy lewej – znajdą się króćce przyłącza bocznego po zamontowaniu grzejnika na ścianie.

Standardowe podłączenie bocznych króćców z prawej strony jest najczęściej spotykane, wynika to często ze standardowej orientacji montażu, która jest intuicyjna. Kiedy jednak zasilanie przychodzi z lewej strony ściany, po prostu obracamy grzejnik o 180 stopni wokół osi pionowej, a wówczas przyłącze boczne znajdzie się po jego lewej stronie.

Taki manewr obracania grzejnika panelowego z bocznym przyłączem jest jednym z prostszych sposobów adaptacji do istniejącej instalacji, szczególnie podczas remontu, gdzie często nie ma możliwości, by rury zmieniły swoją lokalizację w ścianie. Daje to instalatorowi i właścicielowi domu elastyczność bez konieczności ingerencji w mury czy podłogi.

Króćce przyłączeniowe w grzejniku z bocznym zasilaniem są zazwyczaj cztery – dwa u góry i dwa u dołu z obu stron. Górny króciec zasilający oraz dolny króciec powrotny po tej samej stronie tworzą standardowe boczne podłączenie. Druga para króćców po przeciwnej stronie pozwala na wspomniany obrót grzejnika i podłączenie z drugiej strony lub może być wykorzystana do nietypowych schematów, choć rzadziej.

W praktyce, dla grzejnika z bocznym podłączeniem typu 22 (podwójny panel, podwójne ożebrowanie konwekcyjne), mocowanie zazwyczaj będzie dwustronne, umożliwiając zawieszenie go w dowolnej orientacji pionowej. Kluczem jest, aby wiedzieć, z której strony rury z instalacji dotrą do miejsca montażu grzejnika.

Pamiętajmy, że wybór strony podłączenia bocznego nie ma wpływu na wydajność cieplną grzejnika, pod warunkiem prawidłowego podłączenia zasilania (górny króciec) i powrotu (dolny króciec) po wybranej stronie. Jest to czysto kwestia techniki montażu dopasowującej grzejnik do rur.

Przed montażem warto sprawdzić, czy wybrany grzejnik z podłączeniem bocznym posiada wszystkie niezbędne akcesoria, takie jak korki zaślepiające do niewykorzystanych króćców (zazwyczaj po drugiej stronie), odpowietrznik i komplet mocowań. Zaślepień jest zazwyczaj trzy lub cztery (gdy grzejnik ma cztery króćce po bokach) plus jeden odpowietrznik.

Koszt grzejnika z podłączeniem bocznym jest często nieznacznie niższy lub porównywalny do modelu z podłączeniem dolnym o tej samej mocy i rozmiarze, jednak to ceny osprzętu, czyli zaworów prostych lub kątowych, są kluczowe. Typowe zawory kątowe do bocznego podłączenia, w rozmiarze 1/2 cala, mogą kosztować od 30 do 80 zł za sztukę, zależnie od producenta i materiału.

Wykonując podłączenie grzewcze grzejnika bocznie, musimy zadbać o precyzyjne dopasowanie rur, by nie tworzyć niepotrzebnych naprężeń na króćcach grzejnika. Błędy w tym miejscu mogą prowadzić do problemów ze szczelnością w przyszłości. Korzystanie z odpowiednich kształtek i zachowanie prostej linii rury do króćca jest niezwykle ważne.

Nawet przy prostym bocznym podłączeniu, odpowiednie uszczelnienie połączeń gwintowych jest kluczowe. Pasta uszczelniająca lub taśma teflonowa stosowane na gwinty zapewniają pewność, że instalacja wytrzyma ciśnienie robocze systemu ogrzewania. Pamiętajmy o liczbie owinięć taśmy teflonowej, zazwyczaj 8-12 dla gwintów 1/2 cala, lub użyciu pasty wraz z pakułami konopnymi dla tradycyjnych instalacji.

Przed ostatecznym dokręceniem połączeń, warto raz jeszcze upewnić się, że grzejnik jest prawidłowo wypoziomowany i ustawiony. Czasami milimetrowe odchylenie może sprawić, że rury będą krzywo dolegać do króćców. Niewielkie korekty są akceptowalne, ale znaczące naprężenia powinny być korygowane poprzez zmianę kształtu rur.

W przypadku, gdy rury wychodzą ze ściany i mają być ukryte, istnieją specjalne maskownice, które estetycznie zakrywają rury doprowadzone do bocznych króćców. Choć nie dają one takiego efektu gładkiej ściany jak przy podłączeniu dolnym, to znacznie poprawiają wygląd standardowego bocznego podłączenia.

Obracając grzejnik, warto pamiętać o umiejscowieniu odpowietrznika. Zawsze powinien on znajdować się w najwyższym punkcie grzejnika. W modelach panelowych z podłączeniem bocznym, po odwróceniu, króciec na odpowietrznik automatycznie znajdzie się w górnym narożniku po przeciwnej stronie zasilania/powrotu. Typowy odpowietrznik kosztuje zaledwie kilka złotych.

Z mojego doświadczenia wiem, że brak odpowiedniego zaplanowania strony podłączenia bocznego potrafi napsuć sporo krwi. Czasem ludzie zamawiają grzejnik i rury doprowadzane są z prawej, a oni montują grzejnik tak, że króćce są z lewej i rura "na sztywno" wygięta jest na drugą stronę, co jest błędem i grozi awarią.

Montując grzejnik panelowy z podłączeniem bocznym, pamiętajmy również o zachowaniu odpowiednich odstępów od podłogi (zazwyczaj 10-15 cm) i od parapetu (zazwyczaj 10-15 cm). Te przestrzenie zapewniają prawidłową cyrkulację powietrza i optymalne rozprowadzanie ciepła w pomieszczeniu. Nie ignorujmy zaleceń producenta w tym zakresie.

Nawet w starszych instalacjach, gdzie króluje podłączenie boczne, możliwe jest osiągnięcie dobrej estetyki poprzez schludne prowadzenie rur i ewentualne maskowanie. Jest to solidna, choć wizualnie mniej dyskretna metoda na podłączenie grzejnika do systemu.

Podłączenie bocznych punktów wymaga staranności, ale nie jest przesadnie skomplikowane dla osoby z podstawowymi umiejętnościami hydraulicznymi. Kluczem jest precyzyjne wykonanie gwintowanych połączeń i zapewnienie swobody ruchu dla rur, by minimalizować naprężenia. Grzejnik 22/600/1200 z podłączeniem bocznym będzie miał standardowo króćce 1/2 cala.

Podsumowując sekcję dotyczącą podłączenia bocznego, jest to rozwiązanie ekonomiczne, proste technicznie i elastyczne w kwestii strony przyłączenia dzięki możliwości obrotu grzejnika. Choć mniej estetyczne od podłączenia dolnego ze schowanymi rurami, nadal pozostaje powszechnie stosowane, szczególnie w modernizowanych instalacjach. Pamiętajmy o korkach i odpowietrzniku!

Podłączenie grzejnika panelowego z podłączeniem dolnym

Współczesne instalacje grzewcze często stawiają na estetykę, a podłączenie grzejnika panelowego od dołu jest odpowiedzią na to zapotrzebowanie. W tym przypadku rury zasilania i powrotu przyłączone są od dołu grzejnika, zazwyczaj na środku lub po jednej ze stron (prawej lub lewej). Ten sposób montażu ma wiele zalet, zwłaszcza gdy rury prowadzone są w posadzkach lub ścianach.

Największą przewagą podłączenia dolnego jest to, że rury pozostają całkowicie niewidoczne, o ile wychodzą ze ściany tuż pod grzejnikiem lub z podłogi i wchodzą bezpośrednio w zawór zespolony. Taki układ zapewnia najlepszy efekt wizualny, pozostawiając gładką ścianę i estetyczny grzejnik. To rozwiązanie idealnie komponuje się z nowoczesnymi wnętrzami.

Grzejniki z podłączeniem dolnym dzielą się na te z przyłączem bocznym dolnym (z prawej lub lewej strony na dole) i te z przyłączem środkowym dolnym (dwa króćce na środku dolnej krawędzi). Modele z przyłączem bocznym dolnym (typ V, z wbudowanym zaworem termostatycznym) pozwalają, podobnie jak w grzejnikach bocznych, na obrócenie grzejnika. Jeśli przyłącze jest po prawej na dole, po obróceniu znajdzie się po lewej na dole.

Modele z przyłączem środkowym dolnym (typ C) są mniej elastyczne w kwestii strony zasilania/powrotu – króćce są zawsze na środku. Często wymagają zastosowania specjalnego rozdzielacza podłączeniowego, który wychodzi z podłogi lub ściany i rozchodzi się na środkowe króćce grzejnika. W obu przypadkach, zasilanie i powrót są doprowadzone od dołu.

Co ciekawe, w grzejnikach z podłączeniem dolnym (zarówno V jak i C), zasilanie zazwyczaj wchodzi w króciec znajdujący się bliżej środka grzejnika (jeśli patrzymy od dołu), a powrót w króciec skrajny. Ten standard połączeń wewnętrznych grzejnika ma na celu zapewnienie prawidłowego rozprowadzenia ciepłej wody w całej objętości. Grzejniki dolne V mają często wbudowany zawór termostatyczny ukryty w obudowie, z którego wystaje jedynie głowica termostatyczna, co jest kolejnym elementem poprawiającym estetykę.

Ukrycie rur w podłodze czy ścianach w przypadku podłączenia dolnego ma również praktyczne korzyści. Brak rur wystających z podłogi z pewnością ułatwi jej sprzątanie, omijanie odkurzaczem czy mopem jest znacznie prostsze, gdy nie ma przeszkód w postaci rur i obejm. Minimalizuje to też ryzyko przypadkowego uszkodzenia rur.

Przyłączenie dolne jest powszechnie stosowane w nowych budynkach, gdzie instalacje są projektowane od podstaw z myślą o takim rozwiązaniu. Prowadzenie rur w posadzce lub bruzdach w ścianie przed wylaniem podłogi czy tynkowaniem jest standardową praktyką. Rury PEX lub wielowarstwowe w otulinie są wówczas umieszczane w podłodze, a na zewnątrz wystaje jedynie minimalny fragment do podłączenia grzejnika.

Koszty takiego rozwiązania są nieco wyższe niż przy podłączeniu bocznym, głównie ze względu na cenę grzejnika (modele z dolnym przyłączem bywają droższe ze względu na wbudowany zawór i specjalną konstrukcję wewnętrzną) oraz koszty akcesoriów podłączeniowych, takich jak zawory zespolone (zwane też zaworami odcinającymi) czy adaptery. Dobry zawór zespolony do podłączenia dolnego może kosztować od 80 do nawet 200 zł lub więcej.

Dodatkowo, instalacja rur w podłodze lub ścianach generuje pewne koszty materiałowe (rury, otuliny, kształtki ukryte) i robocizny (bruzdowanie, układanie rur). Choć są one wliczane w ogólne koszty instalacji, są to prace bardziej inwazyjne niż przyłączenie rur wystających na wierzchu ściany.

Podłączenie dolne, mimo że wymaga większego nakładu pracy na etapie projektowania i ukrywania rur, zyskuje na popularności dzięki swoim niekwestionowanym zaletom estetycznym i praktycznym. Daje to schludny, minimalistyczny wygląd i jest bardzo funkcjonalne na co dzień. Pomyślmy, jak wyglądają podłogi w hotelach czy nowoczesnych biurowcach – rury są tam niewidoczne.

Podobnie jak w przypadku podłączenia bocznego, odpowiednie uszczelnienie połączeń gwintowych jest absolutnie krytyczne. Zawory zespolone do podłączenia dolnego mają zazwyczaj specjalne uszczelki, ale połączenie ich z rurami wymaga precyzji. Użycie klucza dynamometrycznego do zaworów z uszczelkami gumowymi to dobra praktyka, by uniknąć zbyt mocnego dociągnięcia, które może uszkodzić uszczelkę lub gwint.

W grzejnikach z podłączeniem dolnym, odpowietrznik jest zazwyczaj umieszczony w górnej części grzejnika, często z boku lub na górnej krawędzi. Dostęp do niego musi być zapewniony po montażu grzejnika. W modelach z przyłączem dolnym V, obracając grzejnik zmieniamy stronę, po której będzie odpowietrznik – z lewej na prawą i odwrotnie. Zawsze sprawdzajmy jego położenie po zawieszeniu grzejnika.

Jeśli zasilanie przychodzi od dołu po prawej stronie, a obrócimy grzejnik (przyłącze znajdzie się po lewej stronie na dole), to króciec, który był bliżej środka (zasilanie), nadal będzie bliżej środka po odwróceniu. Warto to sprawdzić na schemacie producenta danego modelu grzejnika.

Ważne jest również, aby średnica rur wychodzących z posadzki lub ściany była odpowiednia dla podłączenia do zaworu zespolonego. Standardowe wymiary to zazwyczaj 1/2 cala gwintu zewnętrznego. Niektórzy producenci zaworów zespolonych oferują adaptery do rur PEX w różnych rozmiarach, np. 16x2.0 mm czy 18x2.0 mm.

W przypadku modernizacji, przejście z podłączenia bocznego na dolne może być znacznie bardziej skomplikowane i kosztowne. Wymaga często kucia bruzd w ścianach lub podłodze, co generuje dodatkowe prace budowlane i porządkowe. Decyzję o takiej zmianie podejmuje się zazwyczaj przy okazji większego remontu lub generalnej renowacji.

Podłączenie dolne ze środka jest jeszcze bardziej dyskretne wizualnie, ale wymaga dokładnego wyprowadzenia rur dokładnie na środku miejsca montażu grzejnika. Jest to rozwiązanie popularne w bardzo nowoczesnych, minimalistycznych projektach wnętrz. Wymaga jednak większej precyzji w projektowaniu instalacji podłogowej lub ściennej.

Dobierając grzejnik z podłączeniem dolnym, zwróćmy uwagę na jego moc cieplną oraz wymiary, które powinny być dostosowane do zapotrzebowania pomieszczenia i dostępnej przestrzeni. Modele 22/600/1400 z dolnym przyłączem V to często wybierana opcja do salonów czy większych sypialni. Koszt takiego grzejnika może wahać się od 300 do 700 zł i więcej.

Instalacja rur w posadzce czy ścianie pod grzejniki dolne wymaga również odpowiedniego zabezpieczenia przed uszkodzeniami mechanicznymi, np. wylewką betonową. Rury powinny być ułożone tak, aby uniknąć ostrych zagięć, które mogą ograniczać przepływ wody i zwiększać straty ciśnienia.

Ostatecznie, podłączenie dolne to krok w stronę nowoczesności i estetyki. Wymaga lepszego planowania na etapie instalacji, ale rezultat w postaci schludnych, niewidocznych rur jest tego wart. Pamiętajmy o prawidłowym doborze zaworów zespolonych i ich uszczelnieniu, bo to one decydują o szczelności systemu w punkcie przyłączenia grzejnika.

Podłączenie grzejnika panelowego z podłączeniem krzyżowym

Podłączenie krzyżowe, zwane również przeciwległym, to specyficzny rodzaj przyłączenia, który stosuje się głównie w jednym konkretnym scenariuszu. Rury zasilania i powrotu nie wchodzą do grzejnika po tej samej stronie, lecz są przyłączone po przekątnej – zasilanie z jednej strony (najczęściej od góry), a powrót z drugiej, przeciwległej strony (najczęściej od dołu). Na przykład, zasilanie zostaje przyłączone z prawej strony grzejnika u góry, a powrót z lewej strony na dole.

Czemu służy taki nieintuicyjny układ? Kluczową zaletą podłączenia krzyżowego jest zapewnienie równomiernego rozkładu temperatury na całej powierzchni grzejnika. Ciepła woda wpływa u góry z jednej strony, przepływa przez wszystkie kanały grzejnika w poprzek, a następnie wypływa u dołu po przeciwnej stronie. Taka cyrkulacja minimalizuje zjawisko "zimnego dna" grzejnika.

Podłączenie krzyżowe jest stosowane przede wszystkim przy grzejnikach długich, na przykład o długości powyżej 1600 mm, a optymalnie powyżej 1800-2000 mm. W bardzo długich grzejnikach podłączonych bocznie z tej samej strony, ciepła woda może nie docierać z odpowiednią energią cieplną do przeciwległego końca, powodując, że jest on chłodniejszy. Podłączenie krzyżowe rozwiązuje ten problem.

Choć najczęściej zasilanie jest u góry po jednej stronie, a powrót u dołu po przeciwległej, technicznie można to odwrócić. Przy podłączeniu krzyżowym zasilanie możemy podłączyć do grzejnika z lewej strony u góry, a powrót z prawej strony na dole. To zależy od konfiguracji rur wychodzących ze ściany.

W przypadku grzejników z czterema króćcami bocznymi, dwa górne i dwa dolne, podłączenie krzyżowe wykorzystuje dwa z tych króćców – jeden górny po jednej stronie (dla zasilania) i jeden dolny po drugiej, przeciwległej stronie (dla powrotu). Pozostałe dwa króćce muszą być oczywiście zaślepione za pomocą korków. Typowe korki zaślepiające mają gwint 1/2 cala i kosztują grosze.

Mimo że podłączenie krzyżowe jest technicznie proste – polega na doprowadzeniu rur do odpowiednich króćców – wymaga ono dokładnego zaplanowania trasy rur. Muszą one docierać do grzejnika z obu stron, co może wymagać bardziej skomplikowanego prowadzenia instalacji w ścianie lub wzdłuż niej. Z tego powodu jest to rozwiązanie rzadziej spotykane w standardowych instalacjach domowych, chyba że mamy do czynienia z nietypowymi, bardzo długimi grzejnikami.

Koszt instalacji z podłączeniem krzyżowym może być nieznacznie wyższy ze względu na potencjalnie dłuższe rury i większą liczbę kształtek potrzebnych do doprowadzenia rur zasilania i powrotu do przeciwległych stron grzejnika. Również same zawory (termostatyczny i odcinający) muszą być zainstalowane na odpowiednich przewodach i w odpowiednich miejscach, tj. zasilanie u góry, powrót u dołu, ale po różnych stronach.

Przykładowo, dla długiego grzejnika 22/600/2000, zastosowanie podłączenia krzyżowego może realnie poprawić komfort cieplny w pomieszczeniu. Bez tego, część grzejnika oddalona od punktów przyłączenia może mieć niższą temperaturę, co objawia się odczuciem chłodu w jej pobliżu.

Jak mawiał mój mistrz hydrauliczny: "Przy długim jak tasiemiec grzejniku, tylko krzyżówka go ruszy całą gębą". Miał na myśli właśnie to, że tylko takie podłączenie jest w stanie efektywnie zasilić wodą grzewczą całą powierzchnię radiatora i zapewnić równomierne oddawanie ciepła.

Podłączenie krzyżowe wymaga szczególnej uwagi podczas testowania szczelności i odpowietrzania. Pełne wypełnienie tak długiego grzejnika wodą i skuteczne usunięcie całego powietrza może potrwać nieco dłużej niż w przypadku mniejszych modeli czy innych typów podłączeń. Odpowietrznik nadal znajduje się w najwyższym punkcie, który w tym przypadku będzie jednym z górnych króćców zaślepionych.

Choć mniej popularne niż podłączenia boczne czy dolne, podłączenie krzyżowe jest optymalnym rozwiązaniem dla długich grzejników. Gwarantuje, że inwestycja w większy, mocniejszy grzejnik faktycznie przełoży się na efektywne ogrzanie całego pomieszczenia. Nie warto na nim oszczędzać w specyficznych przypadkach, gdy grzejnik jest naprawdę długi.

Grzejnik panelowy z możliwością podłączenia krzyżowego, mimo że technicznie to nadal grzejnik boczny z 4 króćcami, jest traktowany w dokumentacjach technicznych jako model wielofunkcyjny. Ważne jest, aby producent jasno wskazał możliwość i zalety takiego podłączenia dla danego modelu.

Pamiętajmy, że nawet przy podłączeniu krzyżowym, rury powinny być doprowadzone estetycznie. Możliwe jest zastosowanie specjalnych maskownic lub poprowadzenie rur w bruzdach ściennych, choć w przypadku przyłączenia rur po obu stronach grzejnika, całkowite ich ukrycie bywa trudniejsze i bardziej kosztowne.

W mojej karierze widziałem wiele instalacji, gdzie przy długich grzejnikach zastosowano podłączenie boczne zamiast krzyżowego, a potem ludzie skarżyli się na zimny fragment grzejnika. Prosta zmiana sposobu przyłączenia potrafiła rozwiązać problem, ale wymagało to dodatkowych prac. Morał? Planujmy podłączenie krzyżowe, gdy jest wskazane.

Koszt zaworów do podłączenia krzyżowego będzie taki sam jak do podłączenia bocznego – potrzebne są standardowe zawory termostatyczny i odcinający 1/2 cala, po jednym na rurę zasilającą (u góry) i powrotną (u dołu, po przeciwnej stronie). Różnica w kosztach leży głównie w materiałach instalacyjnych (rury, kolanka, złączki).

Z punktu widzenia przepływu i oddawania ciepła, podłączenie krzyżowe jest najbardziej efektywne dla długich elementów grzejnych. Właściwe przyłącza grzewcze do długiego grzejnika to właśnie podłączenie krzyżowe. Zapewnia ono pełne wykorzystanie potencjału cieplnego urządzenia, co przekłada się na realny komfort w pomieszczeniu.

Ostatecznie, choć podłączenie krzyżowe jest mniej powszechne, jego rola w optymalizacji pracy długich grzejników panelowych jest nieoceniona. Gdy mamy do czynienia z grzejnikiem przekraczającym 1.8-2 metry długości, jest to rozwiązanie, które warto poważnie rozważyć i uwzględnić na etapie projektowania instalacji.

Montaż zaworów i głowicy termostatycznej przy podłączeniu

Integralną częścią procesu przyłączenia grzejnika panelowego jest prawidłowy montaż zaworów i głowicy termostatycznej. To one stanowią bramę regulującą przepływ gorącej wody do grzejnika, a tym samym kontrolującą temperaturę w pomieszczeniu. Zrozumienie, gdzie i jak zamontować te elementy, jest tak samo ważne jak samo podłączenie rur do grzejnika.

Kluczową zasadą jest umiejscowienie zaworu termostatycznego (tzw. zaworu grzejnikowego z funkcją termostatyczną) oraz głowicy termostatycznej na przewodzie doprowadzającym wodę grzewczą, czyli na zasilaniu grzejnika. Jest to logiczne, ponieważ chcemy regulować ilość ciepła wpadającego do grzejnika. Drugi zawór, odcinający (tzw. zawór powrotny lub odcinający prosty/kątowy), montuje się na przewodzie powrotnym, czyli odprowadzającym wodę z grzejnika do instalacji.

Zawory te występują w dwóch podstawowych wariantach kształtu: proste i kątowe. Wybór zależy od sposobu, w jaki rury docierają do grzejnika i w jakiej pozycji znajdują się króćce. Zawory proste stosuje się, gdy rura biegnie równolegle do ściany i ma być wpięta wprost do króćca grzejnika (np. przy bocznym podłączeniu z rurami na ścianie). Zawory kątowe używane są najczęściej, gdy rura wychodzi ze ściany prostopadle do niej (np. przy dolnym podłączeniu lub bocznych przyłączach na ścianie) lub wychodzi z podłogi.

Głowica termostatyczna to "mózg" tego systemu regulacji. Nakłada się ją na zawór termostatyczny (zawór grzejnikowy). Zawór termostatyczny zawiera ruchomy trzpień, który jest naciskany przez element termoczuły głowicy (najczęściej wypełniony woskiem lub płynem). Gdy temperatura w pomieszczeniu wzrasta, element termoczuły rozszerza się, naciskając na trzpień zaworu i przymykając przepływ wody. Gdy temperatura spada, element kurczy się, otwierając zawór.

Montaż zaworów wymaga precyzji w zakresie połączeń gwintowanych. Użycie odpowiedniego materiału uszczelniającego – czy to pakuł z pastą, taśmy teflonowej czy nici uszczelniającej – jest absolutnie niezbędne do zapewnienia szczelności. Typowe połączenia zaworów z grzejnikiem mają gwint 1/2 cala (GW/GZ lub GZ/GW w zależności od konstrukcji zaworu i króćca).

W przypadku grzejników z podłączeniem dolnym typu V (z wbudowanym zaworem), zawór termostatyczny jest już fabrycznie zintegrowany z grzejnikiem. Na jego korpusie montuje się jedynie głowicę termostatyczną. Jest to bardzo estetyczne rozwiązanie, bo jedynym widocznym elementem sterującym jest głowica wystająca bezpośrednio z dolnej części grzejnika lub z boku.

Zawór odcinający na powrocie służy głównie do możliwości zamknięcia przepływu wody przez grzejnik w celu jego demontażu (np. do malowania ściany za nim) bez konieczności opróżniania całej instalacji. Umożliwia on również regulację hydrauliczną (balansowanie) systemu, ograniczając przepływ w celu zapewnienia równomiernego ogrzewania wszystkich grzejników w instalacji.

Głowicę termostatyczną montuje się na zaworze termostatycznym po zakończeniu wszystkich prac związanych z podłączeniem rur i napełnieniem instalacji. Powinna być ona umieszczona w taki sposób, aby powietrze w pomieszczeniu mogło swobodnie opływać jej czujnik, bez zakłóceń od ciepła oddawanego przez sam grzejnik czy przez rury. Czasem wymaga to montażu głowicy na specjalnym przedłużeniu, jeśli grzejnik jest zabudowany w niszy.

Koszty zakupu zaworów i głowicy mogą stanowić znaczący element wydatków przy podłączaniu grzejnika. Komplet (zawór termostatyczny, zawór odcinający, głowica) może kosztować od 100 do 300 zł i więcej, w zależności od jakości, producenta i dodatkowych funkcji (np. zawory zespolone z precyzyjną regulacją hydrauliczną, głowice elektroniczne).

Podczas montażu zaworów, pamiętajmy o właściwej orientacji – zawór termostatyczny ma oznaczenie kierunku przepływu wody, które musi być zgodne z kierunkiem zasilania (od instalacji do grzejnika). Zignorowanie tego grozi nieprawidłowym działaniem lub całkowitym brakiem przepływu przez grzejnik.

Co do głowic termostatycznych, te mechaniczne posiadają skalę nastawy (np. od 1 do 5 lub stopnie Celsjusza), pozwalającą ustawić żądaną temperaturę w pomieszczeniu. Nowocześniejsze głowice elektroniczne oferują możliwość programowania temperatur na różne pory dnia, co pozwala na dodatkowe oszczędności energii.

Dobierając zawory do grzejnika z dolnym podłączeniem środkowym (typ C), często stosuje się zawór zespolony ze środkowym rozdzielaczem. Jest to element, który łączy w sobie funkcje zaworu zasilającego, powrotnego i często gniazda na głowicę termostatyczną, a jego podłączenie znajduje się centralnie pod grzejnikiem. Wymaga on doprowadzenia rur na konkretną szerokość.

Prawidłowy montaż zaworów i głowicy termostatycznej zapewnia nie tylko możliwość regulacji temperatury, ale także bezpieczeństwo systemu. Dobrej jakości zawory są odporne na wysokie ciśnienia i temperatury występujące w instalacji C.O.

W niektórych instalacjach, zwłaszcza w starym budownictwie, zamiast zaworów termostatycznych montowano proste zawory kulowe lub grzybkowe, które służyły jedynie do odcięcia przepływu. Montaż głowicy termostatycznej na takim zaworze nie ma sensu, ponieważ nie posiada on wewnętrznego mechanizmu regulującego przepływ zależnie od temperatury otoczenia.

Kwestia montażu głowicy jest również ważna dla efektywności. Jeśli grzejnik jest obudowany lub zasłonięty grubymi zasłonami, głowica "czuje" temperaturę grzejnika lub zasłon, a nie realną temperaturę w pomieszczeniu. Może to prowadzić do nieprawidłowej regulacji i niedogrzewania lub przegrzewania pomieszczenia.

Dlatego w takich przypadkach zaleca się stosowanie głowic termostatycznych z czujnikiem zewnętrznym, połączonym kapilarą lub bezprzewodowo, który umieszcza się w miejscu dobrze reprezentującym temperaturę pomieszczenia, z dala od grzejnika i przeciągów.

Finalizując montaż zaworów i głowicy, pamiętajmy, że jest to system wymagający odpowiedniej kalibracji i czasem drobnych korekt po uruchomieniu. Ustawienie głowicy na konkretną wartość, np. 20°C, powinno skutkować osiągnięciem tej temperatury w pomieszczeniu po pewnym czasie i samoczynnym przymykaniu się zaworu, gdy temperatura zostanie osiągnięta.

W skrócie, zawór termostatyczny z głowicą na zasilaniu i zawór odcinający na powrocie – to standard. Ich prawidłowy dobór i montaż to klucz do komfortu cieplnego i efektywności energetycznej instalacji. Nie bagatelizujmy tego etapu, gdyż nawet najlepiej podłączony grzejnik bez odpowiedniej regulacji nie spełni swojej roli.

Testowanie szczelności i odpowietrzanie grzejnika po podłączeniu

Po zakończeniu wszystkich prac związanych z podłączeniem grzejnika i montażem zaworów, następuje etap absolutnie krytyczny dla prawidłowego i bezpiecznego działania całej instalacji: testowanie szczelności i odpowietrzanie. Zignorowanie tych kroków to prosta droga do awarii, zalania i frustracji. Potraktujmy to jako obowiązkową ceremonię finalizacji.

Pierwszym krokiem jest testowanie szczelności. Nawet najbardziej doświadczony instalator może popełnić błąd przy połączeniu gwintowym. Zanim napełnimy całą instalację wodą pod ciśnieniem roboczym, warto przeprowadzić wstępną próbę na sucho – choć to raczej kontrola poprawności połączeń wizualna i "na dotyk". Prawdziwy test szczelności wykonuje się po napełnieniu systemu.

Test szczelności można przeprowadzić napełniając system wodą pod ciśnieniem. Ciśnienie testowe powinno być zazwyczaj o około 50% wyższe niż maksymalne ciśnienie robocze instalacji. Dla typowej instalacji w domu jednorodzinnym pracującej pod ciśnieniem 1.5-2 bary, ciśnienie testowe może wynosić 2.25-3 bary. Wyższe ciśnienie ma za zadanie "wyłapać" nawet minimalne nieszczelności, które przy niższym ciśnieniu mogłyby pozostać niezauważone.

Próba ciśnieniowa powinna trwać określony czas, zazwyczaj minimum 30 minut, a dla większych instalacji nawet kilka godzin, aby upewnić się, że ciśnienie w systemie nie spada. Oczywiście, przed testem trzeba szczelnie zamknąć wszystkie zawory odcinające, poza testowanym obiegiem, i sprawdzić manometr. Spadek ciśnienia, który nie wynika ze spadku temperatury wody, świadczy o nieszczelności.

Nieszczelności najczęściej występują na połączeniach gwintowanych: przy króćcach grzejnika, na zaworach, przy połączeniach rur z zaworami. Można je zlokalizować wizualnie, szukając śladów wody, lub używając specjalnych preparatów pianotwórczych, które naniesione na połączenie, w miejscu nieszczelności tworzą bańki. Jak mawiają starzy fachowcy, "gdzie się piana bije, tam się instalacja nie klei".

Po zlokalizowaniu nieszczelności, konieczne jest spuszczenie ciśnienia (lub części wody), odkręcenie połączenia i ponowne, staranne jego uszczelnienie. Nie próbujmy "na siłę" dokręcać połączeń pod ciśnieniem, to grozi uszkodzeniem elementu. Lepiej poświęcić czas na poprawne uszczelnienie po raz drugi.

Drugim, równie ważnym etapem jest odpowietrzanie grzejnika i całej instalacji. Powietrze w systemie grzewczym to sabotażysta numer jeden. Powoduje zjawisko "zimnych kaloryferów", szumy i stuki w instalacji, a także może prowadzić do korozji wewnętrznych elementów systemu, w tym samego grzejnika i kotła.

Każdy grzejnik panelowy powinien być wyposażony w odpowietrznik, zazwyczaj montowany w jednym z górnych narożników. Odpowietrzenie grzejnika polega na otwarciu tego zaworka za pomocą specjalnego kluczyka (lub małego śrubokręta, w zależności od typu) i wypuszczeniu z niego powietrza do momentu pojawienia się jednolitego strumienia wody. Zaleca się podstawić naczynie na wypływającą wodę.

Odpowietrzanie rozpoczynamy od grzejników znajdujących się na najniższych kondygnacjach budynku i stopniowo przechodzimy wyżej, aż do najwyższych pięter. Powietrze gromadzi się w najwyższych punktach instalacji, więc taka kolejność zapewnia jego efektywne usunięcie.

Po odpowietrzeniu wszystkich grzejników, ciśnienie w instalacji C.O. prawdopodobnie spadnie (ponieważ usunięto powietrze, które również zajmowało objętość). Konieczne jest wówczas ponowne uzupełnienie wody w systemie do wymaganego ciśnienia roboczego, zgodnie z zaleceniami producenta kotła lub specyfikacją instalacji (zazwyczaj 1.5-2 bary na zimno). Pamiętaj o pompie centralnego ogrzewania.

Czasem odpowietrzanie wymaga powtórzenia po kilku godzinach lub dniach od pierwszego uruchomienia systemu, ponieważ powietrze uwięzione w głębszych zakamarkach instalacji może stopniowo przemieszczać się w kierunku najwyższych punktów, czyli grzejników.

Automatyczne odpowietrzniki są alternatywą dla ręcznych. Montuje się je w najwyższych punktach instalacji lub na samych grzejnikach, a one samoczynnie uwalniają zgromadzone powietrze. Ich koszt jest wyższy niż ręcznych (od kilkudziesięciu do ponad 100 zł), ale oszczędzają czas i wysiłek związany z regularnym odpowietrzaniem, co jest szczególnie pomocne w przypadku instalacji z wieloma grzejnikami.

Nawet jeśli wydaje się, że grzejnik jest pełny wody, zignorowanie etapu odpowietrzania może sprawić, że mimo gorących rur doprowadzających, grzejnik będzie oddawał ciepło tylko częściowo (ciepły u góry, zimny na dole) lub wydawał charakterystyczne dźwięki bulgotania czy przelewania. To typowe objawy obecności powietrza.

Odpowiedzialne odpowietrzanie instalacji po podłączeniu każdego grzejnika to inwestycja w bezproblemowe działanie systemu przez wiele lat. Zapobiega problemom, których usunięcie później może być bardziej kłopotliwe. Pamiętajmy o podstawieniu naczynia, bo trochę wody zawsze wyleci z odpowietrznika.

Szczelność i brak powietrza – te dwie rzeczy są jak powietrze i woda dla życia. W instalacji grzewczej decydują o jej prawidłowym funkcjonowaniu i długowieczności. Solidny test szczelności i staranne odpowietrzanie to obowiązkowe punkty każdego montażu grzejnika panelowego.

Podsumowując tę część, zarówno próba ciśnieniowa, jak i odpowietrzanie są nieodzownymi elementami profesjonalnego podłączenia grzejnika. Nie pomijajmy ich, dbając o detale i upewniając się, że z każdego grzejnika usunięto całe powietrze. Prawidłowo wykonane punkty zasilania i powrotu w grzejniku w połączeniu ze szczelnością i brakiem powietrza gwarantują ciepło.
