Montaż paneli PV na dachu płaskim – jak zoptymalizować w 2026

Każdy, kto planuje zamontować panele fotowoltaiczne na dachu płaskim, szybko uświadamia sobie, że sama decyzja o inwestycji to dopiero początek drogi trzeba jeszcze rozwiązać problem stabilności konstrukcji, ochrony hydroizolacji oraz doboru właściwego systemu montażu paneli fotowoltaicznych na dachu płaskim, aby instalacja przetrwała nawet najsilniejsze wichury. W niniejszym przewodniku zagłębiamy się w mechanikę obciążeń, normy wytrzymałościowe oraz sprawdzone metody mocowania, które gwarantują nie tylko wysoką wydajność, ale i bezpieczeństwo całego rozwiązania. Brak precyzyjnego podejścia do tych zagadnień może w pierwszym sezonie burzowym skutkować zarówno utratą mocy, jak i kosztownymi uszkodzeniami membran dachowych.

• System montażu paneli fotowoltaicznych na dachu płaskim wymagania techniczne
• System montażu paneli fotowoltaicznych na dachu płaskim metody mocowania: balast i kotwy
• System montażu paneli fotowoltaicznych na dachu płaskim optymalny kąt nachylenia
• System montażu paneli fotowoltaicznych na dachu płaskim Pytania i odpowiedzi

System montażu paneli fotowoltaicznych na dachu płaskim wymagania techniczne

Podstawą każdego projektu jest dokładna ocena nośności istniejącej konstrukcji wsporczej dachu. Typowy stropodach płaski, wykonany z płyt żelbetowych, pozwala na obciążenie użytkowe rzędu 150‑200 kg/m², lecz po doliczeniu masy samego pokrycia, izolacji oraz ewentualnych warstw wykończeniowych margines dla dodatkowych elementów bywa znacznie mniejszy. Normy PN‑EN 1991‑1‑1 precyzują, jak obliczać obciążenia stałe i zmienne, dlatego przed przystąpieniem do montażu warto zlecić statykę wykonaną przez uprawnionego inżyniera, który uwzględni zarówno ciężar modułów, jak i wpływ warunków atmosferycznych. W praktyce oznacza to, że na dachu o nośności 180 kg/m² instalacja PV o masie 20‑30 kg/m² może być dopuszczalna wyłącznie wtedy, gdy pozostały zapas zostanie potwierdzony obliczeniami.

Hydroizolacja stanowi barierę, która chroni wnętrze budynku przed wnikaniem wody, a jej naruszenie przez przebicia mocowań może prowadzić do przecieków i kosztownych napraw. W systemach mocowania bezinwazyjnego, takich jak balast, unikamy wiercenia, jednak nawet przy zastosowaniu kotew należy stosować odpowiednie uszczelnienie kołnierze uszczelniające, membrany samoprzylepne lub specjalne mankiety gumowe, które współpracują z normą PN‑EN 1993‑1‑8 dotyczącą połączeń konstrukcyjnych. Kluczowe jest, aby każde przebicie było wykonane precyzyjnie, a następnie zabezpieczone warstwą hydroizolacyjną o grubości nie mniejszej niż 3 mm, co zapobiega kapilarnemu podciąganiu wody wzdłuż trzpienia kotwy.

Dach płaski, mimo nazwy, rzadko jest całkowicie poziomy minimalne spadki rzędu 1‑2 % zapewniają swobodny odpływ wody opadowej, co ma bezpośrednie przełożenie na dobór kąta nachylenia paneli. Zbyt małe nachylenie może powodować zaleganie wody na styku modułu z podłożem, sprzyjając korozji ramy i powstawaniu zacieków. W praktyce przyjmuje się, że kąt nachylenia paneli powinien być większy niż 5°, aby umożliwić swobodny spływ, lecz nie przekraczać wartości, przy której wzrost siły parcia wiatru staje się nieakceptowalny dla danej konstrukcji wsporczej.

Powiązany temat Systemy montażowe paneli fotowoltaicznych

Obciążenie wiatrem na dachu płaskim oblicza się zgodnie z normą PN‑EN 1991‑1‑4 (Eurokod 1, część 1‑4), która uwzględnia wysokość budynku, jego usytuowanie oraz strefę wiatrową terenu. Dla budynków niskich (do 10 m) w centralnej Polsce wartość ciśnienia ssącego może wynosić od 0,5 do 1,0 kN/m², natomiast na obszarach nadbrzeżnych wartości te wzrastają nawet do 1,5 kN/m². Oznacza to, że każdy system montażu musi być zaprojektowany z rezerwą co najmniej 1,35‑krotnego współczynnika bezpieczeństwa, zgodnie z wymaganiami Eurokodu, a dobór odpowiedniej liczby balastu lub kotew powinien uwzględniać te wartości wprost.

Realizacja rozpoczyna się od szczegółowego przeglądu technicznego, podczas którego inżynier ocenia stan konstrukcji, grubość i rodzaj membrany hydroizolacyjnej oraz obecność ewentualnych przecieków. Na tej podstawie sporządzany jest raport zawierający dopuszczalne obciążenia, rekomendowany typ mocowania oraz listę niezbędnych do spełnienia norm budowlanych. Dopiero po akceptacji tego dokumentu przystępuje się do właściwego montażu, co pozwala uniknąć sytuacji, w której decyzja podjęta na podstawie samego „widzenia” dachu prowadzi do niezgodności z przepisami.

Przed przystąpieniem do montażu upewnij się, że projekt został zatwierdzony zgodnie z aktualnymi normami budowlanymi i że membrana dachowa jest w dobrym stanie technicznym.

Podobny artykuł System montażowy paneli fotowoltaicznych

System montażu paneli fotowoltaicznych na dachu płaskim metody mocowania: balast i kotwy

Wybór między balastowym a kotwowym sposobem mocowania zależy przede wszystkim od dwóch czynników: nośności płyty dachowej oraz maksymalnego obciążenia wiatrem, jakie może wystąpić w danym regionie. Metoda balastowa polega na obciążeniu ramy panelowej ciężkimi elementami, które za pomocą grawitacji i tarcia utrzymują cały układ na miejscu, natomiast metoda kotwowa wykorzystuje mechaniczne połączenia wkręcane lub wlewane w strukturę dachu, zapewniając sztywne zamocowanie nawet przy niewielkim ciężarze samego modułu.

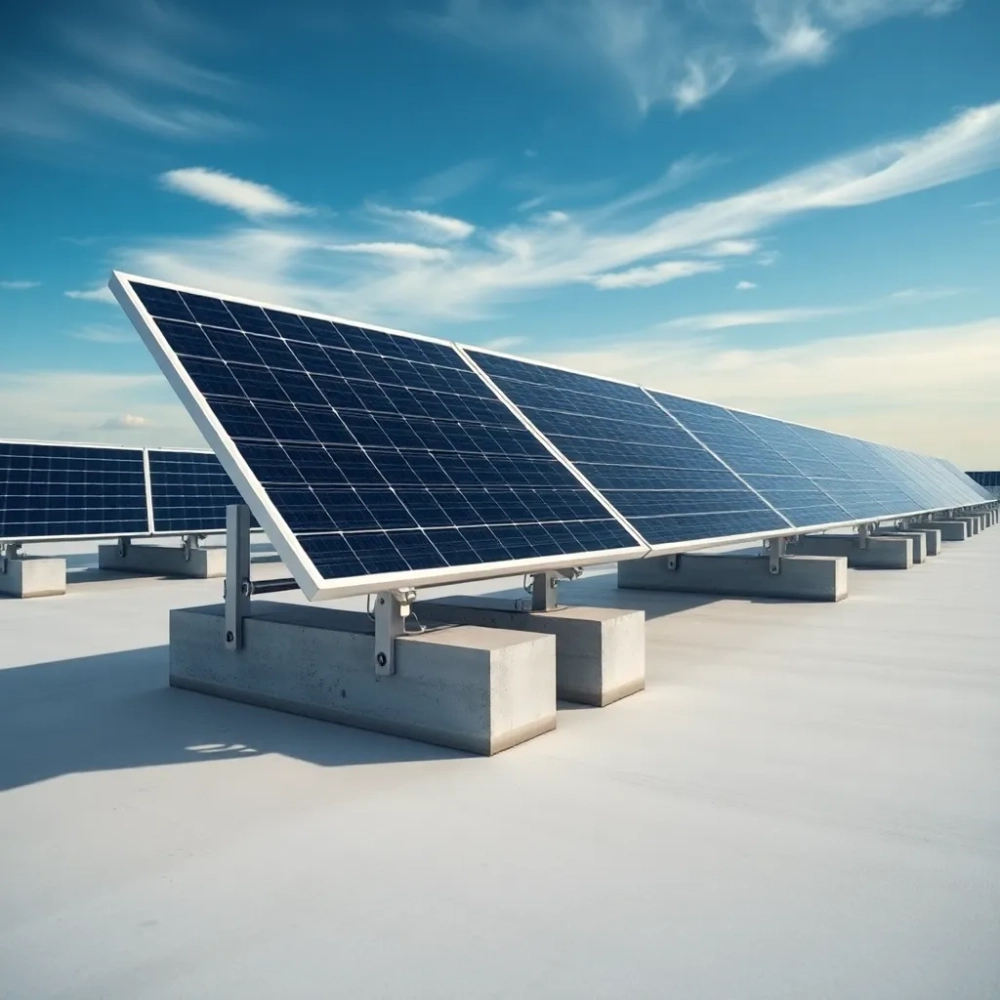

Balast działa na zasadzie przeciwdziałania siłom ssącym wiatru im większa masa umieszczona na ramie, tym większa siła dociskowa, która musi zostać pokonana, aby moduł uniósł się. Dla przeciętnych warunków w Polsce wystarczające jest obciążenie rzędu 80‑120 kg/m², lecz w rejonach o silnych podmuchach wartość ta może wzrosnąć do 150‑180 kg/m². Betonowe bloczki, stalowe tace wypełnione żwirem lub prefabrykowane płyty balastowe z powłoką antypoślizgową rozkładają ciężar na większą powierzchnię, redukując punktowe naciski na membranę i minimalizując ryzyko jej uszkodzenia.

W tabeli poniżej zestawiono trzy najczęściej stosowane rozwiązania balastowe wraz z ich kluczowymi parametrami technicznymi i orientacyjnymi kosztami w PLN za metr kwadratowy powierzchni dachu.

Zobacz także System montażowy paneli fotowoltaicznych blachodachówka

Metoda kotwowa opiera się na przenoszeniu sił wiatrowych przez połączenia mechaniczne, które działają na zasadzie zakotwienia w betonie lub stali konstrukcyjnej. Kotwy stalowe typu samowiercącego umieszczane są w rastrze 1,2‑1,5 m, co pozwala na równomierne rozłożenie obciążeń i eliminację punktowych naprężeń. Zgodnie z normą PN‑EN 1993‑1‑1 oraz PN‑EN 1992‑1‑1, każde połączenie musi wytrzymać co najmniej 3‑krotność przewidywanego obciążenia, a odstępy między kotwami należy zweryfikować na podstawie obliczeń statycznych uwzględniających kierunek i wielkość sił ssących.

Decyzja o wyborze konkretnej metody powinna być poprzedzona analizą warunków lokalnych: jeżeli dach jest pokryty nową membraną hydroizolacyjną i posiada rezerwę nośności, mocowanie za pomocą kotew może być najbardziej efektywne, ponieważ eliminuje konieczność transportowania ciężkich bloczków i zmniejsza obciążenie statyczne budynku. Natomiast na starszych dachach o ograniczonej nośności lub tam, gdzie wkłucie w strukturę jest niepożądane, system balastowy gwarantuje pełną szczelność, o ile masa balastu zostanie odpowiednio dobrana z uwzględnieniem współczynnika bezpieczeństwa wynoszącego co najmniej 1,5 wg Eurokodu.

W praktyce coraz częściej spotyka się rozwiązania hybrydowe, łączące oba podejścia podstawowa rama balastowa stabilizuje moduły, a dodatkowe kotwy punktowe zapewniają dodatkowe zamocowanie w rejonach szczególnie narażonych na silne podmuchy. Tego typu konfiguracja pozwala zredukować całkowitą masę balastu o 20‑30 % w porównaniu z czystym systemem balastowym, jednocześnie zachowując wymaganą sztywność konstrukcji i spełniając zapisy normy PN‑EN 1991‑1‑4 dotyczącej oddziaływań wiatrowych.

Aby zmniejszyć ryzyko uszkodzenia membrany, stosuj płyty rozkładające obciążenie pod każdym bloczkiem balastowym proste rozwiązanie, które znacząco wydłuża żywotność pokrycia dachowego.

System montażu paneli fotowoltaicznych na dachu płaskim optymalny kąt nachylenia

Kąt nachylenia paneli determinuje, pod jakim kątem promieniowanie słoneczne pada na powierzchnię modułu, a tym samym wpływa bezpośrednio na ilość energii elektrycznej, jaką instalacja jest w stanie wygenerować w ciągu roku. Gdy promienie są prostopadłe do płaszczyzny fotoelektrycznej, sprawność konwersji jest najwyższa; każde odchylenie od tego optimum powoduje straty wynikające z efektu cosinusa, co w praktyce oznacza, że panel ustawiony pod kątem 30° względem poziomu wytwarza około 15‑20 % więcej energii niż moduł położony poziomo.

Dla lokalizacji w Polsce, gdzie szerokość geograficzna wynosi około 52°N, teoretycznym optimum rocznym jest kąt zbliżony do 30‑35°. Niestety na dachach płaskich, gdzie estetyka i ograniczenia konstrukcyjne często zwyciężają, przyjmuje się kompromisowe wartości: nachylenie 10‑15° pozwala na zwiększenie wydajności względem płaszczyzny poziomej, jednocześnie nie generując nadmiernych obciążeń wiatrowych. W przypadku budynków usytuowanych w strefach o silnych wiatrach, zaleca się nie przekraczać 20°, aby nie podnosić współczynnika ciśnienia dynamicznego powyżej 0,8 kN/m².

Zależność energetyczną można przybliżyć prostym współczynnikiem korekcyjnym: E(k) = E(0°) × [sin(α+δ)/sin(δ)], gdzie α to kąt nachylenia, a δ kąt deklinacji słońca (około 23,5°). Dla przykładu, zwiększenie kąta z 5° do 15° generuje wzrost rocznej produkcji o mniej więcej 10‑12 %, natomiast dalsze przejście do 25° może przynieść dodatkowe 5‑8 % w porównaniu z konfiguracją 15°. Powyższe wartości są orientacyjne i mogą się różnić w zależności od lokalnego nasłonecznienia oraz ewentualnych cieniowania przez sąsiednie obiekty.

Na rynku dostępne są systemy montażu z regulowanym kątem, które pozwalają właścicielom na sezonową zmianę ustawienia paneli latem ustawiamy je pod kątem zbliżonym do optimum letniego (30°), a zimą, kiedy słońce pozostaje nisko nad horyzontem, nachylenie można zwiększyć nawet do 50°, aby złapać niskie promienie. Tego typu stelaże przegubowe wymagają jednak solidniejszego balastu lub kotew, ponieważ każda zmiana kąta przesuwa punkt przyłożenia siły wiatru i może zwiększyć moment gnący w konstrukcji wsporczej nawet o 30 %.

Każde 5° wzrostu kąta nachylenia powoduje wzrost siły parcia wiatru o około 0,12‑0,15 kN/m², co w przeliczeniu na masę balastu oznacza konieczność dodania 12‑18 kg/m², aby utrzymać ten sam współczynnik bezpieczeństwa. Z tego powodu projektant musi na bieżąco weryfikować bilans obciążeń warto posiłkować się mapami stref wiatrowych zamieszczonymi w Załączniku krajowym do normy PN‑EN 1991‑1‑4 i dobierać odpowiednie rozwiązanie w zależności od klasy ekspozycji budynku.

W praktyce wybór optymalnego nachylenia należy oprzeć na trzech przesłankach: dostępnej nośności dachu, sile wiatru charakterystycznej dla lokalizacji oraz oczekiwanej rocznej produkcji energii. Na małych dachach, gdzie masa balastu jest ograniczona, rozsądnym kompromisem będzie kąt 10‑12°, natomiast na rozległych płaszczyznach o dużej wytrzymałości strukturalnej można pozwolić sobie na nachylenie 20‑25° z jednoczesnym wzmocnieniem systemu mocowania. W każdym przypadku zaleca się konsultację z wykwalifikowanym instalatorem, który na podstawie obliczeń statycznych i analizy nasłonecznienia zaproponuje rozwiązanie dopasowane do konkretnego obiektu.

Zbyt duży kąt nachylenia bez odpowiedniego balastu może prowadzić do przewrócenia paneli podczas silnych wiatrów, zwłaszcza w rejonach o wysokiej ekspozycji.

Jeśli chcesz, aby specjalista przeprowadził szczegółową analizę Twojego dachu i dobrał optymalny system montażu paneli fotowoltaicznych, skontaktuj się z wykwalifikowanym instalatorem, który wykona niezbędne obliczenia i zapewni zgodność z obowiązującymi normami.
