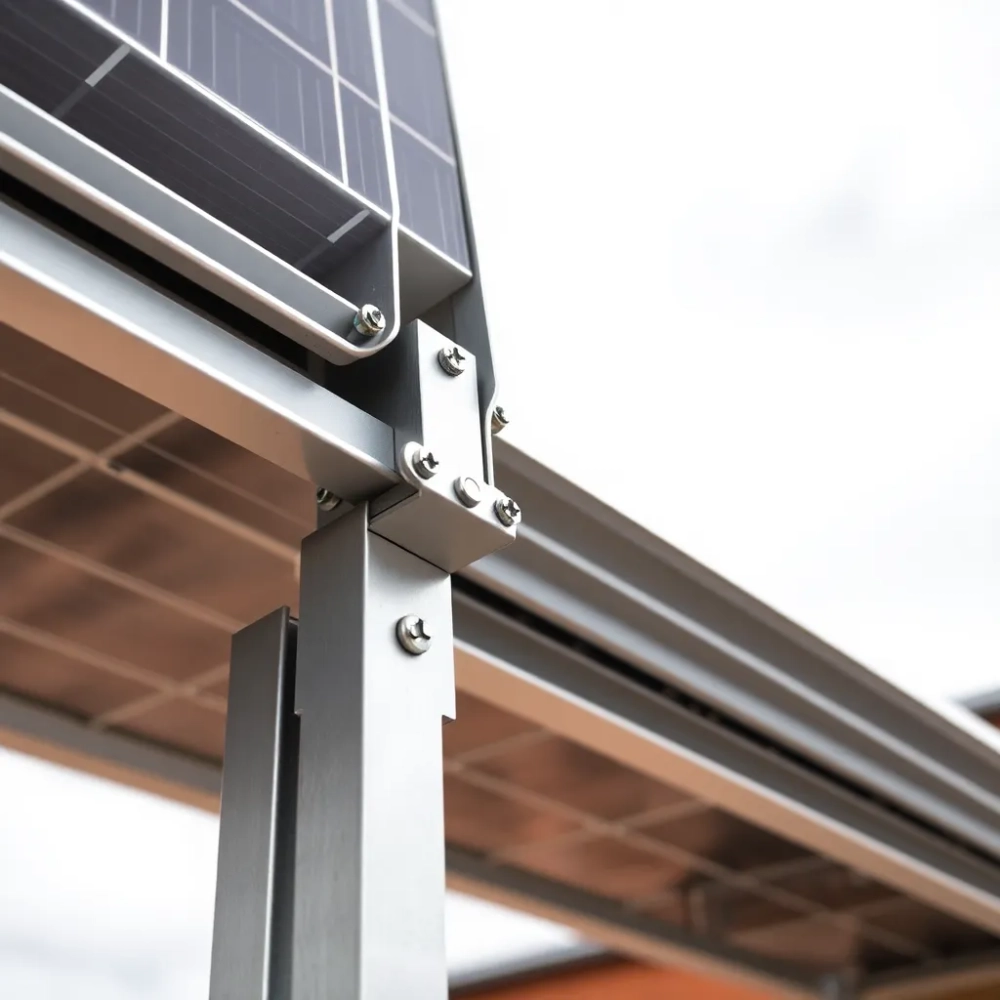

System montażowy paneli fotowoltaicznych – przewodnik na 2026 rok

Decydując się na instalację fotowoltaiczną, inwestorzy stają przed dylematem wyboru odpowiedniego systemu montażowego rozwiązania, które zagwarantuje stabilność konstrukcji przez dekady, a jednocześnie nie zrujnuje budżetu. Wybór właściwej konstrukcji wsporczej to nie detal, lecz fundament opłacalności całej inwestycji, bo nawet najwydajniejsze panele stracą połysk, gdy u ich mocowania zaczną się problemy ze szczelnością dachu czy odpornością na wiatr. Poniżej rozłożę temat na czynniki pierwsze bez żadnych upiększeń sprawdzone parametry, realne zagrożenia i konkretne rozwiązania, które sprawdzają się na polskich budowach. Zapnij pasy, bo jedziemy przez inżynierską materię, której próżno szukać w typowych poradnikach.

• Rodzaje stalowych konstrukcji do montażu paneli PV
• Wytrzymałość i odporność systemów w różnych warunkach
• Szybkie metody mocowania: wbijanie słupów i kotwienie do fundamentów
• System montażowy paneli fotowoltaicznych najczęściej zadawane pytania

Rodzaje stalowych konstrukcji do montażu paneli PV

Konstrukcje wolnostojące na grunt

Wariancie z fundamentem wbijanym bezpośrednio w grunt spotyka się najczęściej tam, gdzie budynek nie dysponuje odpowiednią powierzchnią dachową lubAspect elewacji wyklucza montaż tradycyjny. Stalowe słupy sectionwise o przekroju kwadratowym 60×60 mm wbijane młotem kafarowym osiągają nośność rzędu 5-8 kN na sztukę przy głębokości zagłębienia 1200 mm w gruntach spoistych kategorii III-IV według normy PN-B-02480. Rama nośna z profili C80/40 łączy słupy za pomocą śrub M10 klasy 8.8, co pozwala na bezprogowe dopasowanie nachylenia modułów do lokalnej inklinacji terenu bez dodatkowych elementów regulacyjnych.

Zalety tego rozwiązania? Pełna niezależność od konstrukcji budynku awariaMembranes dachowej nie wpływa na integralność instalacji PV. Deformacja podłoża pod wpływem mrozu (ziarna według PN-81/B-03020) wymusza jednak zastosowanie strefy przemarzania jako minimalnej głębokości posadowienia, co w polskich warunkach oznacza minimum 800 mm dla strefy III klimatycznej i 1000 mm dla strefy I. Kto o tym zapomni, ryzykuje wiosenne wypiętrzenie słupów i kosmicznie kosztowne naprawy.

Wadliwie wykonane połączenia spawane w narożnikach ramy przenoszą moment gnący generowany przez parcie wiatru norma PN-EN 1991-1-4 kategoryzuje strefy wiatrowe na terenie Polski od V0 do III, gdzie prędkość bazowa wynosi od 22 do 44 m/s. Wartość 0,48 kN/m² obciążenia charakterystycznego wiatrem dla strefy II przy wysokości do 10 m przekłada się na konieczność zastosowania usztywnień ukośnych z kątownika 50×50×5 mm w co trzecim przęśle ramy. Bez tej korekty konstrukcja zacznie się kołysać przy pierwszym poważnym sztormie.

Koszty materiałowe konstrukcji wolnostojącej kształtują się na poziomie 120-180 PLN/m² powierzchni zajmowanej przez moduły, przy czym robocizna wbijania słupów oscilluje między 40 a 70 PLN za sztukę w zależności od zagęszczenia gruntów. Łącznie inwestor płaci około 200-280 PLN/m² gotowej konstrukcji nośnej, co stanowi koszt porównywalny z dedykowanym systemem dachowym, ale oferuje dostępu do optymalnego azymutu bez kompromisów architektonicznych.

Systemy na dachy płaskie

Dachy płaskie o kącie nachylenia do 5° wymagają odmiennego podejścia konstrukcyjnego priorytetem staje się balast zapobiegający zsuwaniu się całego układu pod wpływem sił poziomych generowanych przez wiatr. Stalowa rama wsporcza z profili aluminiowych (nie mylić ze stalą!) łączy się z powierzchnią dachu przez system wsporników trapezowych lub kołków rozporowych w zależności od typu membran. Obciążenie balastowe wylicza się ze wzoru q_balast ≥ (γ_wiatru × p_wiatru × A_module) / (μ × g), gdzie współczynnik tarcia μ dla membran bitumicznych wynosi typowo 0,4-0,5.

Praktycznie oznacza to, że przy instalacji modułów 2 m² każdy, przy ciśnieniu wiatru 0,6 kN/m² w strefie II, potrzeba minimum 75 kg balastu na kilowat mocy zainstalowanej dla kąta nachylenia konstrukcji 10°. W przypadku strefy III z tym samym ciśnieniem wiatru wartość ta rośnie do 110 kg/kW, co przy baterii 10 kW daje 750-1100 kg obciążenia równomiernie rozłożonego na poszyciu dachowym. Jeśli strop nie został zaprojektowany z rezerwą na takie obciążenia (norma PN-82/B-02003 określa obciążenie użytkowe dachów płaskich na 0,5-1,5 kN/m²), konieczne jest wzmocnienie konstrukcji nośnej przed rozpoczęciem robót.

Rama nośna wykonana ze stali cynkowanej ogniowo gatunku S320GD+Mchar charakteryzuje się granicą plastyczności 320 MPa i rezerwą na odkształcenia termiczne rozszerzalność liniowa stali wynosi 12×10⁻⁶ /°C, co przy różnicy temperatur 60°C między latem a zimą generuje wydłużenie rzędu 0,72 mm na metr bieżący. Złącza kompensacyjne w kształtownikach pionowych pozwalają absorbować te naprężenia bez destrukcji spoin. Systemy bez takich elementów pracują na zwiększonych obciążeniach zmęczeniowych, które po kilku latach skutkują pęknięciami zmęczeniowymi w miejscach koncentracji naprężeń.

Konstrukcje na dachy skośne z pokryciem ciężkim i lekkim

Dachy skośne z ceramiką, betonową dachówką lub łupkiem wymagają haków mocujących wkręcanych w krokwi lub kleszczach, podczas gdy pokrycia blaszane (blachodachówka, trapez) pozwalają na bezpośrednie mocowanie do profili stalowych przymocowanych do konstrukcji więźby dachowej. Haki ze stali nierdzewnej gatunku X5CrNi18-10 (AISI 304) zapewniają odporność korozyjną bez konieczności dodatkowej konserwacji przez 25 lat eksploatacji potwierdza to norma PN-EN ISO 3506 dla łączników stosowanych w środowisku korozyjnym C4. Moment obrotowy dokręcania haków mieści się w zakresie 15-20 Nm dla śrub M8, przy czym przeciągnięcie gwintu skutkuje osłabieniem połączenia o 30-40% już po jednym sezonie.

Profile nośne typu C80/40 łączą haki za pomocą śrub pasowanych M8×25, co tworzy sztywną ramę umożliwiającą regulację kąta nachylenia paneli w zakresie 10-45° bez ingerencji w strukturę pokrycia. Belki poprzeczne rozmieszczone co 500-600 mm rozkładają ciężar pojedynczego modułu (standardowo 20-22 kg) na wielu punktach mocowania, eliminując ryzyko przebicia membrany hydroizolacyjnej przez punktowe naciski. Lista kontrolna przed montażem uwzględnia sprawdzenie stanu technicznego krokwi normy PN-81/B-03002 dopuszczają maksymalne ugięcie ugięcie Δ/L na poziomie 1/300 dla elementów nośnych.

Wytrzymałość i odporność systemów w różnych warunkach

Odporność korozyjna stali konstrukcyjnej

Cynkowanie ogniowe metodą Sendzimira nadaje powłoce cynku grubość 40-85 µm (norma PN-EN ISO 1461), co przekłada się na trwałość antykorozyjną minimum 25 lat w środowisku C3 według klasyfikacji PN-EN ISO 12944-2. Przy instalacjach w rejonach przemysłowych o podwyższonym stężeniu SO₂ (kategoria korozyjności C4) grubość powłoki powinna wzrosnąć do 85-120 µm lub zastosować dodatkową powłokę epoksydową 40 µm na wierzchu cynku. W polskich realiach przemysłowych aglomeracji śląska, trójmiejskich portów i okolic hut cynku to nie są abstrakcyjne rozważania teoretyczne to konkretne wymagania, których niedopełnienie skutkuje kosztowną wymianą konstrukcji po 8-12 latach.

Dla elementów łączących stosuje się odmienną specyfikację śruby i nakrętki produkowane ze stali gatunku 8.8 pokrywane cynkiem metodą cynkowania galwanicznego (grubość 12-25 µm) osiągają trwałość antykorozyjną na poziomie 15-20 lat w środowisku C3. Złącza w strefie zmęczeniowej (nierdzewne A2-70 lub A4-70) należą do innej ligi austenityczne stale X5CrNi18-10 (AISI 304) wytrzymują 50 lat w środowisku C4 bez specjalnej konserwacji, co usprawiedliwia ich wyższą cenę jednostkową o 180-250% względem standardowych zamienników cynkowanych.

Obciążenia mechaniczne i weryfikacja normowa

Norma PN-EN 1993-1-1 określa procedurę wymiarowania konstrukcji stalowych metodą stanów granicznych, gdzie współczynnik parcialny dla obciążenia wiatrem γ_f wynosi 1,5, a dla ciężaru własnego konstrukcji γ_g = 1,35. praktycznym rachunku oznacza to, że projektant musi udowodnić, iż nośność przekroju φ × R_d (gdzie φ to współczynnik redukcji 0,9 dla elementów ściskanych) przekracza obciążenie obliczeniowe q_d = γ_f × q_k o minimum 10% marginesu bezpieczeństwa. Dla stali S320GD o granicy plastyczności f_y = 320 MPa, nośność obliczeniowa profilu C80/40/3 przy ściskaniu osiowym wynosi N_Rd = 87 kN przy sile krytycznej wyboczeniowej N_cr = 140 kN współczynnik bezpieczeństwa osiąga wartość 1,61, co spełnia wymagania normy dla warunków eksploatacyjnych.

Zmęczenie materiału przy cyklicznych obciążeniach wiatrowych normuje PN-EN 1993-1-9 konstrukcje montowane na dachach płaskich w strefie II i III wymagają sprawdzenia na 10⁶ cykli obciążenia wiatrem o amplitudzie 0,7 × q_k. Szczegóły połączeń spawanych wymagają kategorii szczegółów KT = 71 dla spoin pachwinowych ciągłych, co oznacza dopuszczalne naprężenie zmęczeniowe na poziomie ±71 MPa dla 2×10⁶ cykli. Elementy spawane bez odpowiedniej kategorii wytrzymałościowej pracują na redukcji nośności o 30-50% względem nominalnej wartości obliczeniowej.

Zachowanie w ekstremalnych warunkach atmosferycznych

Polska strefa śniegowa według PN-EN 1991-1-3 generuje obciążenia charakterystyczne od 0,7 kN/m² w strefie nadmorskiej do 2,0 kN/m² w rejonach podhalańskich i sudeckich, gdzie wysokość bezwzględna przekracza 600 m n.p.m. Konstrukcja montowana na dachu skośnym musi przenieść nie tylko ciężar śniegu (γ_śnieg = 1,5), ale również siły poziome wynikające z parcia wiatru na zaspę śnieżną norma uwzględnia współczynnik kształtu µ_i = 0,8 dla dachów o nachyleniu 30-45°. System wsporczy z niewystarczającą sztywnością globalną zaczyna się odkształcać plastycznie przy obciążeniach przekraczających 1,4 × obciążenie obliczeniowe, co w praktyce objawia się trwałym wygięciem profili i utratą geometrii całego układu paneli.

Dla konstrukcji gruntowych dodatkowym czynnikiem destrukcyjnym jest cykl zamarzania-odmarzania w strefie przemarzania woda wypełniająca pory gruntu zwiększa swoją objętość o 9% przy przejściu fazowym, generując naciski na ścianki otworów fundamentowych. Efekt frost jacking może wypchnąć słupy o 5-15 mm rocznie przy płytkim posadowieniu, co po 5 sezonach skutkuje geometryczną destabilizacją całego układu. Minimum 1000 mm głębokości posadowienia w strefie I klimatycznej eliminuje ryzyko tego zjawiska pamiętajcie, że ekonomia dwóch dodatkowych godzin kopania fundamentów zwraca się przy pierwszym wiosennym przeglądzie, gdy konkurencja wzywa ekipy naprawcze.

Szybkie metody mocowania: wbijanie słupów i kotwienie do fundamentów

Technologia wbijania słupów kafar, wibrator czy śruba fundamentowa

Wbijanie słupów kafarem drogowym to najstarsza.metoda posadawiania konstrukcji wolnostojących młot o masie bębna 300-500 kg uderza w stożkowy Grot stopy słupa z prędkością około 6 m/s, przenosząc energię udaru E = ½ × m × v² na poziom 2,5-4,5 kJ (zależnie od masy bębna i wysokości podnoszenia). Przy gruntach spoistych kategorii III-IV słupek 60×60×3 mm osiąga głębokość 1200 mm po 180-250 uderzeniach, przy czym prędkość osiągana przy końcówce wbijania (mierzona parametrem N_30 zgodnie z PN-B-04452) spada do wartości poniżej 20 mm/h w przypadku prawidłowego posadowienia. Jeśli prędkość wbijania pozostaje stała przez ostatnie 50 uderzeń, słupek osiągnął warstwę nośną i wytrzymałość na wyrywanie zostanie zachowana nawet przy ekstremalnych obciążeniach sejsmicznych.

Alternatywą dla kafara jest wibrator elektryczny montowany na ramieniu koparki metoda ta redukuje hałas o 15 dB i eliminuje drgania przenoszone na sąsiadujące konstrukcje, co ma znaczenie w zabudowie szeregowej i przy granicy działki. Energia wibracji (30-50 Hz, amplitude 2-5 mm) rozluźnia strukturę gruntu wokół stopy, pozwalając na penetrację słupa bez progresywnego zagęszczania otaczającego medium. Efekt lateralnego przemieszczenia gruntu wymaga jednak kompensacji przez poszerzenie stopy słupa do 150×150 mm lub dodanie łopatek rozporowych w dolnej części profilu bez tej modyfikacji nośność na wyrywanie spada o 40-60% w gruntach sypkich.

Śruba fundamentowa (ground screw) o długości 1200-2000 mm z segmentami gwintowymi o skoku 50 mm osiąga nośność na wyrywanie 15-30 kN przy wkręcaniu w grunty niespoiste kategorii I-II z wykorzystaniem klucza dynamometrycznego. Moment obrotowy 800-1200 Nm podczas instalacji świadczy o osiągnięciu pełnego kontaktu gwintu z macroscopicznym podłożem spadek momentu poniżej 400 Nm sygnalizuje brak zagęszczenia i konieczność pogłębienia. Cena pojedynczej śruby (150-250 PLN) uje się przy pracach w trudnym dostępie, gdzie wbijanie kafarem wymagałoby wypożyczenia ciężkiego sprzętu i dodatkowych zabezpieczeń przeciwodłamkowych.

Kotwienie do płyt betonowych i fundamentów punktowych

Fundamenty punktowe z betonu klasy C20/25 (f_ck = 20 MPa) o wymiarach 500×500×600 mm osiągają nośność na wyrywanie 25-35 kN przy głębokości posadowienia 500 mm w gruntach spoistych kategorii III-IV. Zbrojenie siatką ø8 @ 150 mm w obu kierunkach rozkłada naprężenia kontaktowe na powierzchni 0,25 m², redukując naciski jednostkowe do wartości poniżej 0,3 MPa znacznie poniżej nośności gruntu naturalnego (q_0 typowo 0,2-0,4 MPa dla glin i iłów). Wymiarowanie fundamentu przebiega zgodnie z PN-EN 1997-1, gdzie siła wyrywająca musi zostać zrównoważona przez ciężar fundamentu, ciężar nadlegającego gruntu i parcie boczne gruntu na ściany fundamentu (współczynnik K₀ ≈ 0,5 dla gruntów normalnie konsolidowanych).

Kotwy chemiczne typu Vit (żywica poliestrowa) osiągają nośność 8-12 kN na punkt mocowania przy głębokości osadzenia 80 mm w betonie C20/25 (średnica otworu 12 mm). Czas utwardzania żywicy w temperaturze 20°C wynosi 45 minut w warunkach zimowych (poniżej 5°C) wydłuża się do 4-6 godzin, co wymusza osłonę termiczną lub zastosowanie adapterów grzewczych. Klasyfikacja odporności ogniowej R120 potwierdza normę ETAG 001, co czyni te kotwy dopuszczalnym rozwiązaniem w strefach pożarowych budynków mieszkalnych wysokościowych.

Hybrydowe systemy łączące kotwę stalową z tuleją rozporową (typ Hilti HST lub Simpson Strong-Tie TB) przenoszą obciążenia przez trzy mechanizmy jednocześnie: tarcie na styku stal-beton (współczynnik µ = 0,55), opór stożka betonowego (kąt rozszerzania 30°) oraz ciągłość mechaniczna gwintu stożkowego z otaczającym medium. Nośność pojedynczej kotwy HST3-R M16 w betonie C30/37 osiąga wartość 25 kN przy zerowym rozstawie krawędzi odległość od krawędzi fundamentu musi wynosić minimum 150 mm, co eliminuje ryzyko wykruszenia krawędzi przy obciążeniach ekstremalnych.

Porównanie systemów kotwienia wypada jednoznacznie: kotwy wbijane (squat anchors) oferują najszybszy montaż (3-4 minuty na sztukę) kosztem niższej nośności w gruntach spoistych, podczas gdy śruby fundamentowe zapewniają najwyższą nośność na wyrywanie (do 30 kN) w cenie 30% wyższej od kotew wbijanych i potrzeby specjalistycznego sprzętu wkrętającego. Dla instalacji do 50 paneli optymalnym rozwiązaniem są kotwy wbijane ze wspornikami regulowanymi łączny koszt materiałów i robocizny oscyluje wokół 40-60 PLN za punkt mocowania, co przy rozstawie profili 1000 mm daje 120-180 PLN/m² dla typowej instalacji dachowej.
