Jak zamontować panele fotowoltaiczne? Sprawdzone sposoby montażu

Dach skośny, grunt albo płaski strop każda z tych powierzchni rządzi się innymi prawami, a jeden źle dokręcony uchwyt potrafi zjeść kilkanaście procent rocznej produkcji. Sposoby montażu paneli fotowoltaicznych to nie jest jeden przepis, lecz trzy różne techniki, z których każda ma ściśle określone warunki brzegowe. Ktoś, kto czyta ten tekst, zwykle stoi przed wyborem: samodzielna instalacja, nadzór nad ekipą albo weryfikacja cudzej roboty przed podpisaniem protokołu. W każdym z tych scenariuszy liczy się zrozumienie mechaniki, a nie tylko powierzchniowa instrukcja z katalogu producenta.

• Montaż paneli PV na dachu skośnym krok po kroku
• Montaż paneli fotowoltaicznych na gruncie i na dachu płaskim
• Najczęstsze błędy przy montażu paneli fotowoltaicznych i jak ich uniknąć

Montaż paneli PV na dachu skośnym krok po kroku

Dach pochyły to najczęstsze miejsce montażu modułów fotowoltaicznych w zabudowie jednorodzinnej. Nachylenie połaci wynosi zwykle od 30° do 45°, czyli blisko optimum dla Polski, więc sama geometria nie wymaga korekty kąta. Prawdziwa inżynieria zaczyna się w miejscu styku modułu z więźbą dachową w warstwie, której nie widać po zamontowaniu, a która decyduje o żywotności całego systemu.

Pierwszym krokiem jest wyznaczenie stref montażowych na dachu. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.) oraz PN-EN 1991-1-3 definiują strefy wiatrowe i śniegowe w Polsce, a norma PN-EN 61215 wyznacza dopuszczalne obciążenie modułu. W praktyce instalator mierzy odległość od okapu (minimum 0,5 m), od kalenicy (minimum 0,5 m) i od krawędzi bocznych (minimum 0,5 m), aby nie wchodzić w kliny większego ssania wiatru. Tam, gdzie obciążenie śniegiem przekracza 2400 Pa, stosuje się cztery punkty mocowania zamiast dwóch ta różnica potrafi podwoić nośność jednego modułu.

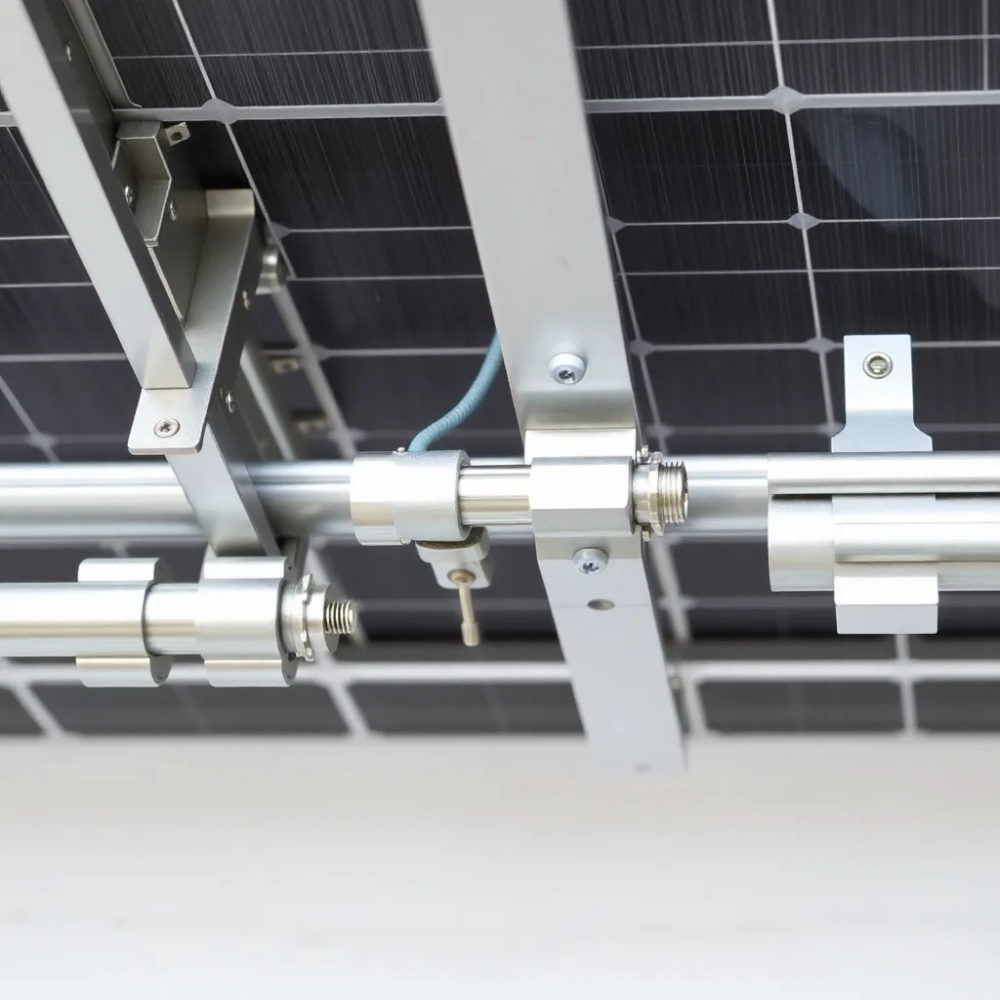

Kolejny etap to wybór systemu montażowego. Na dachu skośnym pracują trzy rozwiązania: haki dachowe wkręcane w krokwie, śruby dwugwintowe przechodzące przez pokrycie oraz zaciski krawędziowe dla blachy na rąbek. Hak dachowy to najczęstszy wybór przy dachówce ceramicznej i betonowej, bo rozkłada siłę na jedną krokiew i nie narusza szczelności przy prawidłowym uszczelnieniu. Śruba dwugwintowa sprawdza się na blachodachówce i trapezowej, gdzie grubość pokrycia nie przekracza 7 mm, a hak nie ma się czego zaczepić. Montaż na rąbek stojący wymaga specjalnych klem niskociśnieniowych, które trzymają moduł siłą tarcia, bez przebijania blachy.

Sam moduł mocuje się do szyny aluminiowej za pomocą klem środkowych lub końcowych. Moment dokręcania to 8,5 Nm dla większości klem aluminiowych na profilu 40 mm tyle zapewnia stabilność bez odkształcenia ramy. Przekroczenie tego momentu pęknie ramę modułu przy pierwszym cyklu termicznym, a zbyt słabe dokręcenie pozwoli modułowi „chodzić” w wietrzne dni i rysować szkło o klem. Odstęp między tylną płaszczyzną modułu a powierzchnią dachu musi wynosić co najmniej 5 cm ta szczelina wentylacyjna obniża temperaturę pracy o 5-8°C i realnie podnosi sprawność w pełnym słońcu.

Kiedy unikać montażu na dachu skośnym

Stromy dach o nachyleniu powyżej 55° bez zabezpieczeń asekuracyjnych stanowi zagrożenie dla zdrowia nawet doświadczonego alpinisty przemysłowego. Pokrycia z płyt eternitowych zawierających azbest wymagają wcześniejszej wymiany lub specjalistycznej firmy azbestowej, bo klasyczny montaż naruszy niebezpieczne włókna. Wreszcie dachy o wiekowej więźbie, gdzie krokwie wykazują ugięcie większe niż 1/200 długości, nie utrzymają dodatkowego obciążenia 15-20 kg/m² bez wzmocnienia.

Montaż paneli fotowoltaicznych na gruncie i na dachu płaskim

Instalacje naziemne i na dachu płaskim mają jedną wspólną cechę: pozwalają ustawić moduły pod optymalnym kątem 30-35° niezależnie od geometrii podłoża. To jedyna sytuacja, w której inwestor może fizycznie skorygować nachylenie i azymut, więc produkcja rośnie o 8-15% względem niedopasowanego dachu. Ceną jest konieczność budowy własnej konstrukcji nośnej oraz analiza gruntu lub nośności stropu.

Na gruncie pracują dwie główne technologie: wbijane pale stalowe z poziomą ramą aluminiową oraz betonowe bloki fundamentowe. Pale wbijane sprawdzają się na glebach spoistych i piaszczystych o nośności powyżej 80 kPa, a ich koszt wynosi 18-30 zł za każdy punkt. Tam, gdzie grunt jest kamienisty albo niestabilny, konieczne stają się fundamenty betonowe o objętości 0,25-0,5 m³ na słupek, co podnosi koszt konstrukcji o 40-60%. W każdym przypadku trzeba uwzględnić strefę wiatrową wg PN-EN 1991-1-4, bo naziemna instalacja o wysokości 1,5 m nad poziomem terenu narażona jest na ssanie dochodzące do 1,2 kN/m².

Dach płaski to zupełnie inna inżynieria. Konstrukcja wolnostojąca opiera się na trójkątach aluminiowych lub stalowych, ustawionych w rzędach południowych z odstępem między rzędami wynoszącym minimum 2,5-krotność wysokości modułu. Ta odległość zapobiega wzajemnemu zacienieniu w południe przesilenia zimowego, kiedy słońce świeci pod kątem 14° nad horyzontem. W przeciwnym razie dolny rząd modułów traci nawet 30% produkcji przez cień rzucony przez rząd górny.

Kiedy unikać montażu naziemnego lub na płaskim dachu

Dach płaski o nośności poniżej 150 kg/m² nie utrzyma konstrukcji bez wzmocnienia stropu lub zastosowania lekkich, balastowych systemów z tworzywa. Instalacja naziemna na gruncie o wysokim poziomie wód gruntowych wymaga drenażu, bo inaczej pale skorodują w ciągu 5-7 lat. W strefie wiatrowej I i II dopuszczalne są uproszczone konstrukcje, ale strefa III wg PN-EN 1991-1-4 wymaga dodatkowych stężeń ukośnych, których lekceważenie prowadzi do zniszczenia instalacji przy pierwszym silniejszym halnym.

Łączenie modułów w instalacji płaskiej czy naziemnej wymaga dodatkowego uwzględnienia zacienienia od własnej konstrukcji. Warto poprosić instalatora o analizę trajektorii słońca w programie PVsol lub PVGIS koszt takiej symulacji wynosi zwykle 200-500 zł i zwraca się w ciągu pierwszego roku.

Najczęstsze błędy przy montażu paneli fotowoltaicznych i jak ich uniknąć

Dwadzieścia lat pracy w branży pokazuje, że awarie paneli fotowoltaicznych wynikają w 80% przypadków z błędów montażowych, a nie z wad fabrycznych modułów. Lista tych błędów powtarza się z taką regularnością, że można ją traktować jak checklistę jakości.

1. Zbyt ciasne dokręcenie klem moment powyżej 9 Nm pęknie ramę modułu przy pierwszym cyklu mróz-upał. Konsekwencja: mikropęknięcia ogniw, spadek mocy o 10-25%, utrata gwarancji producenta.
2. Brak szczeliny wentylacyjnej montaż modułu bezpośrednio na pokryciu podnosi temperaturę o 15°C, co obniża sprawność o 6-8%. Konsekwencja: niższa roczna produkcja, szybsza degradacja ogniw.
3. Mieszanie modułów o różnej mocy w jednym stringu słabszy moduł ogranicza cały łańcuch do swojego prądu. Konsekwencja: strata 5-15% energii z całego stringu.
4. Podłączanie MC4 mokrymi lub brudnymi rękami złącza mają klasę szczelności IP67 tylko po prawidłowym zatrzaśnięciu. Konsekwencja: korozja styków, łuk elektryczny, ryzyko pożaru.
5. Brak uziemienia ramy modułów rama aluminiowa bez przewodu ochronnego staje się anteną i źródłem przepięć. Konsekwencja: uszkodzenie inwertera, brak ochrony przeciwprzepięciowej.
6. Niewłaściwy dobór inwertera zbyt mały inwerter powoduje clipping, zbyt duży obniża sprawność przy częściowym zachmurzeniu. Konsekwencja: strata 3-10% rocznej produkcji.
7. Mocowanie w strefie krawędzi dachu instalacja w odległości mniejszej niż 0,5 m od okapu lub kalenicy wchodzi w strefę zwiększonego ssania wiatru. Konsekwencja: zerwanie modułów przy wichurze powyżej 100 km/h.
8. Użycie niewłaściwych kotew do krokwi kotwy o średnicy 6 mm w krokwi 38 mm nie utrzymają obciążenia. Konsekwencja: wyrwanie punktu mocowania, uszkodzenie poszycia.
9. Brak kompensacji wydłużenia termicznego szyn szyna aluminiowa na odcinku 12 m wydłuża się o 28 mm przy różnicy 60°C. Konsekwencja: paczenie konstrukcji, pękanie modułów.
10. Instalacja w zacienieniu bez optymalizatorów jeden zacieniony moduł obniża moc całego stringu. Konsekwencja: strata 20-40% energii, konieczność montażu optymalizatorów MPPT lub mikroinwerterów.

Jak zweryfikować poprawność montażu

Inwestor, który nie jest instalatorem, może samodzielnie wykonać kilka prostych kontroli po zakończeniu prac. Sprawdzenie momentu dokręcenia kluczem dynamometrycznym, oględziny szczeliny wentylacyjnej, pomiar napięcia stringu w pełnym słońcu względem projektu każde z tych działań zajmuje kilka minut i chroni przed wieloletnią stratą energii. Warto też poprosić wykonawcę o protokół pomiarów termowizyjnych pierwszego dnia pracy instalacji. Jeśli wykonawca unika takiej diagnostyki, to sygnał ostrzegawczy.

Każdy montaż bez uprawnień SEP lub certyfikatu UDT powoduje utratę gwarancji producenta modułów (zwykle 25 lat) i może być przyczyną odmowy wypłaty dotacji z programu Mój Prąd. Instalatorzy pracujący na wysokościach powyżej 2 m bez środków ochrony zbiorowej łamią przepisy BHP określone w Rozporządzeniu Ministra Pracy i Polityki Społecznej z 26 września 1997 r. (Dz.U. 2003 nr 169 poz. 1650).

Checklista dla inwestora po montażu: 1) Napięcie stringu zgodne z kartą katalogową ±5%. 2) Moment dokręcenia klem 8,5 Nm. 3) Szczelina wentylacyjna minimum 5 cm. 4) Uziemienie ramy modułów i szyn. 5) MC4 zatrzaśnięte do kliknięcia. 6) Inwerter zamontowany w cieniu, z minimum 30 cm wolnej przestrzeni wokół radiatora. 7) Brak widocznych pęknięć ram i szkła. 8) Protokół termowizji pierwszego dnia pracy.

Dobór konstrukcji montażowej to inżynieryjny kompromis między geometrią dachu, nośnością podłoża, strefą wiatrową i budżetem. Kto rozumie mechanikę mocowania, ten nie przepłaca za rozwiązania, których nie potrzebuje, i nie oszczędza na tych, które chronią instalację przez następne 25 lat.

Źródła danych i norm: PN-EN 61215 (moduły PV), PN-EN 61730 (bezpieczeństwo modułów), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1991-1-7 (obciążenia wyjątkowe), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych (Dz.U. 2019 poz. 1065), Rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997 r. (Dz.U. 2003 nr 169 poz. 1650). Pomocne narzędzia obliczeniowe: PVGIS (photovoltais.info), PVsol (valentin-software.com), baza stref wiatrowych i śniegowych na stronie Głównego Urzędu Nadzoru Budowlanego (gunb.gov.pl).
